Opis

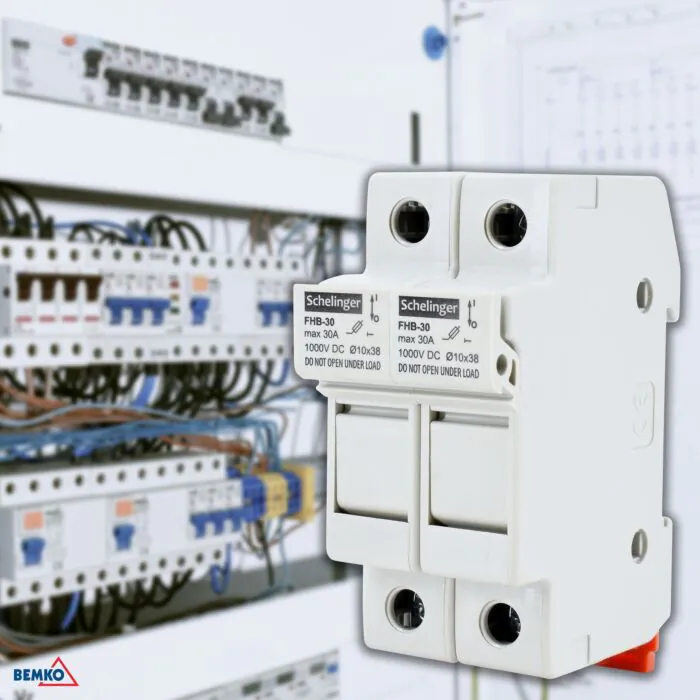

FHB 2P — max 32 A
Podstawa bezpiecznikowa 2-biegunowa na wkładki Ø 10 × 38 mm, 1000 V DC.
1000 V DC • max 32 A • 2P • bez kontrolki.
Kod producenta: A13-FHB-2P-DC1000-32 | EAN: 5900280957757
Podstawa bezpiecznikowa Schelinger FHB 2P mieści dwie wkładki cylindryczne Ø 10 × 38 mm i zabezpiecza łańcuch modułów PV po obu biegunach — plusie i minusie. Napięcie 1000 V DC to warunek konieczny: w łańcuchu połączonym szeregowo napięcie jałowe rośnie z liczbą modułów i zimą bywa wyższe niż w karcie modułu.
2 bieguny
Jedna podstawa zabezpiecza plus i minus tego samego łańcucha.
1000 V DC
Napięcie znamionowe po stronie stałej — dobierane do napięcia jałowego łańcucha, nie do napięcia pracy.
max 32 A
Górna granica prądu wkładki, jaką wolno w niej osadzić.
Wersja bez kontrolki
Przepalenie wkładki sprawdza się miernikiem albo po odchyleniu dźwigni. Wersja FHC ma kontrolkę.
Obsługa
Jak się nią posługiwać
Nigdy pod obciążeniem
Kategoria użytkowania DC-20B — łączenie bez obciążenia (zamykanie i otwieranie). Najpierw wyłączasz falownik i czekasz, aż prąd łańcucha spadnie do zera — dopiero potem otwierasz dźwignię. Prąd stały nie przechodzi przez zero, więc łuk wyciągnięty spod obciążenia sam nie gaśnie.

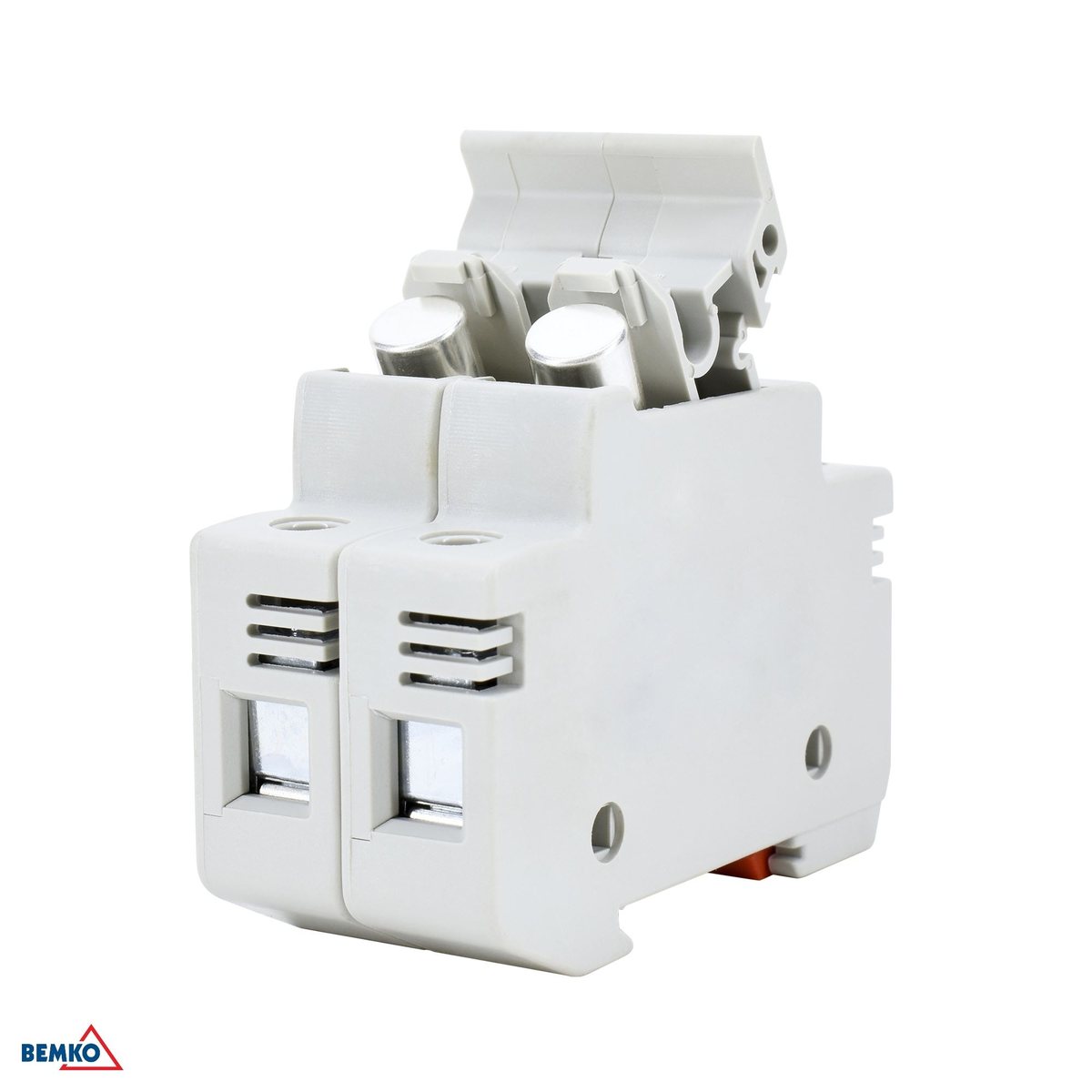

Wymiana bez demontażu
Dźwignia gniazda wysuwa się razem z wkładką, a przewody zostają w zaciskach. Nie trzeba zdejmować podstawy z szyny ani przekładać okablowania.
Co w niej osadzisz
wkładki cylindryczne Ø 10 × 38 mm o prądzie do maks. 32 A. Wkładki gPV sprzedajemy osobno — dobiera się je do parametrów łańcucha podanych przez producenta modułów.
Montaż
Co sprawdzić przed montażem
Montaż i miejsce na szynie
Szyna DIN 35 mm, szerokość 36 mm (2 moduły). Zaciski przyjmują żyły do maks. 25 mm².
Stopień ochrony
IP20 — do rozdzielnicy PV albo obudowy zamkniętej, nie na wolne powietrze.
Czego podstawa nie robi
Sama podstawa niczego nie zabezpiecza — jest tylko oprawą wkładki. Bez osadzonej wkładki gPV obwód nie ma zabezpieczenia zwarciowego.
Norma i deklaracja
PN-EN 60269-6, dyrektywy 2014/35/UE (LVD), 2011/65/UE (RoHS).
Dobór
Podstawa i wkładki do niej
Podstawa i wkładka to dwa osobne indeksy. Do kompletu potrzebujesz obu.
bez kontrolki
Brak — wersja bez kontrolki.
A13-FHC-2P-DC1000-32
Ta sama podstawa z kontrolką: przepaloną wkładkę widać bez otwierania. Zobacz A13-FHC-2P-DC1000-32.
A13-FL-10X38-02
Wkładka gPV do tej podstawy — dobierana do prądu łańcucha. Zobacz A13-FL-10X38-02.
A13-FL-10X38-06
Wkładka gPV do tej podstawy — dobierana do prądu łańcucha. Zobacz A13-FL-10X38-06.
A13-FL-10X38-10
Wkładka gPV do tej podstawy — dobierana do prądu łańcucha. Zobacz A13-FL-10X38-10.
A13-FL-10X38-12
Wkładka gPV do tej podstawy — dobierana do prądu łańcucha. Zobacz A13-FL-10X38-12.
Do pobrania
Dokumentacja producenta
Karta katalogowa z tabelą prądów i deklaracja zgodności — do dokumentacji powykonawczej instalacji PV.
Specyfikacja
Dane techniczne

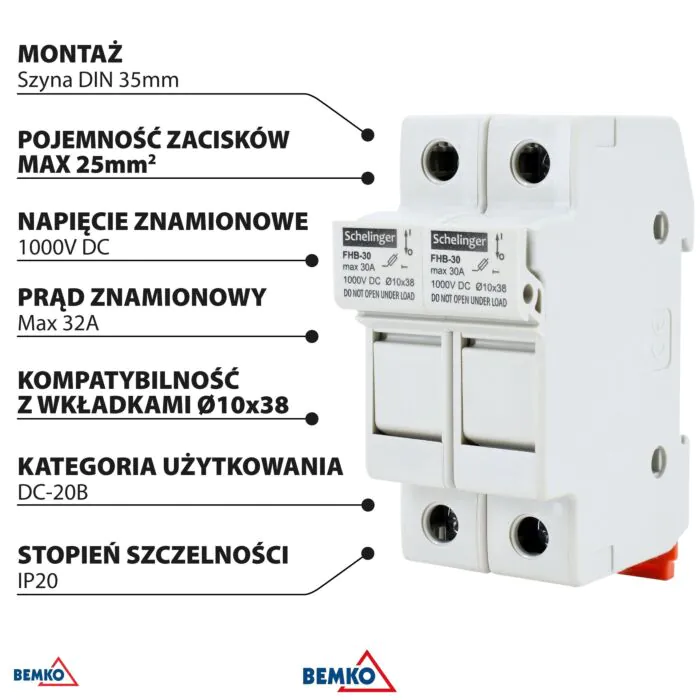

- Kod producenta
- A13-FHB-2P-DC1000-32
- Marka
- Schelinger
- Prąd znamionowy
- max 32 A
- Napięcie znamionowe
- 1000 V DC
- Kategoria użytkowania
- DC-20B — łączenie bez obciążenia (zamykanie i otwieranie)
- Sygnalizacja
- brak — wersja bez kontrolki
- Kompatybilność
- wkładki cylindryczne Ø 10 × 38 mm
- Pojemność zacisków
- maks. 25 mm²
- Montaż
- Szyna DIN 35 mm
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 60 mm
- Długość
- 80 mm
- Stopień szczelności
- IP20
- Normy z deklaracji zgodności
- PN-EN 60269-6
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-podstawy-bezpiecznikowe-dc-fh
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 150
- EAN
- 5900280957757
Zanim zamówisz: podstawa jest sprzedawana bez wkładek — wkładki gPV zamawiasz osobno, dobierając prąd do łańcucha. Kategoria DC-20B oznacza łączenie wyłącznie bez obciążenia: najpierw falownik, potem dźwignia.
