Opis

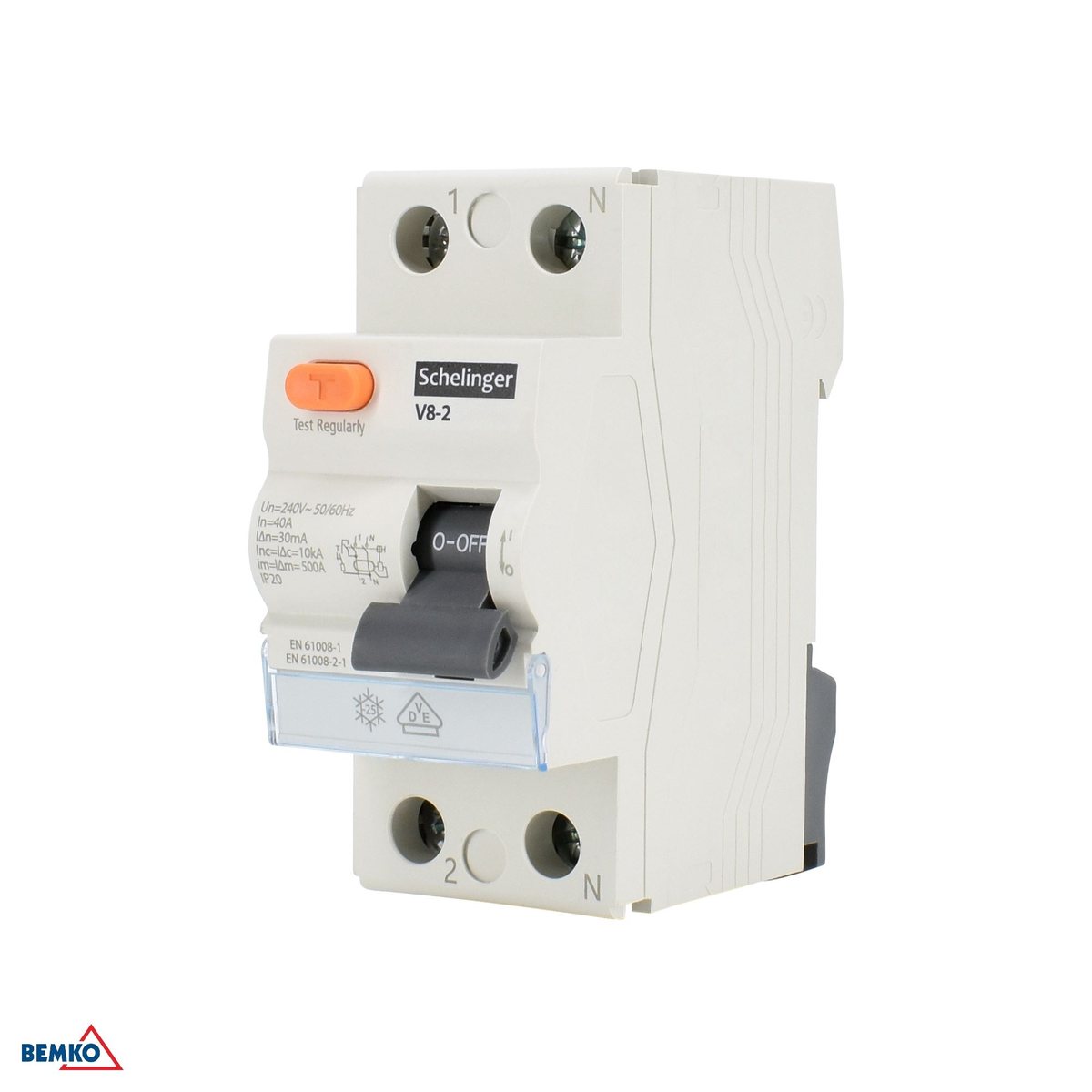

V8-2 63 A / 30 mA
Wyłącznik różnicowoprądowy typ A, 2 bieguny, 2 moduły na szynie DIN.
Typ A • 30 mA • 63 A • 10 kA • certyfikat VDE.
Kod producenta: A03-V8-2-63-030 | EAN: 5900280973214
Wyłącznik różnicowoprądowy Schelinger V8-2 63 A / 30 mA pilnuje jednej rzeczy, której nie zrobi za niego żaden bezpiecznik: sprawdza, czy prąd, który wpłynął do obwodu, w całości z niego wypłynął. Kiedy 30 mA ucieka bokiem — przez uszkodzoną izolację, mokrą obudowę albo człowieka — aparat rozłącza obwód. Wybór sprowadza się do dwóch pytań — czy 30 mA to właściwy próg dla tego obwodu i czy prąd upływu będzie miał kształt, który typ A rozpozna.
Typ A — co wykrywa
Obejmuje zakres typu AC i dokłada prąd pulsujący stały — ten, który zostawia po sobie prostownik w zasilaczu impulsowym.
30 mA — próg zadziałania
Najczulszy próg w tej rodzinie — wersja do obwodów, w których liczy się ochrona człowieka.
Nie zastępuje nadprądowego
RCCB z definicji nie ma wyzwalacza przeciążeniowego. Obwód wymaga osobnego wyłącznika nadprądowego.
2 moduły, 36 mm
Szyna TH 35 mm, zaciski do 25 mm², zasilanie szyną grzebieniową.
Decyzja numer jeden
Typ A — od tego zależy, czy wyłącznik różnicowoprądowy Schelinger V8 w ogóle zadziała
Litera przy oznaczeniu nie opisuje jakości wykonania, tylko kształt prądu upływu, który wyłącznik potrafi wykryć. Obudowa, wymiary, zaciski i zdolność zwarciowa bywają identyczne — zakres wykrywania nie.
Ten aparat jest typu A
Wykrywa różnicowy prąd przemienny sinusoidalny oraz pulsujący prąd stały — czyli także upływ, który przeszedł przez prostownik w zasilaczu impulsowym albo w układzie miękkiego startu.
Gdzie typ A jest właściwy
Obwody, w których pracuje elektronika z prostownikiem — zasilacze impulsowe, sterowniki, sprzęt z układem miękkiego startu, zasilacze modułów LED. Typ AC mógłby takiego upływu nie rozpoznać.
Granica tego typu
Typ A obejmuje wszystko, co typ AC, i dokłada prąd pulsujący stały. Nie obejmuje natomiast gładkiego prądu stałego — do tego służy typ B.
Bliźniak w typie AC
Ten sam prąd 63 A i ten sam próg 30 mA, ta sama obudowa i ta sama wytrzymałość zwarciowa 10 kA — różni je wyłącznie zakres wykrywanego prądu upływu. Zobacz A03-V7-2-63-030.
Czułość
Co robi 30 mA, czego nie zrobią progi wyższe
Najniższy próg w ofercie tej serii
Prąd różnicowy 30 mA to najniższy próg stosowany w aparaturze modułowej tej klasy.
Do czego służy ten próg
Wersja przeznaczona do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Czułość ma swoją cenę
Jeden aparat 30 mA obsługujący kilkanaście obwodów naraz potrafi wyłączać bez widocznej przyczyny — upływy poszczególnych odbiorników się sumują. Rozwiązaniem jest podział na kilka aparatów, nie podniesienie progu.
Wytrzymałość zwarciowa
Prąd zwarciowy umowny Inc: 10 kA opisuje, jaki prąd zwarcia aparat wytrzyma, gdy przerwie go współpracujące zabezpieczenie nadprądowe.
Granica odpowiedzialności
63 A na tabliczce to nie jest zabezpieczenie obwodu
Co znaczy In: 63 A
To prąd, który tor główny aparatu przenosi w sposób ciągły — obciążalność jego styków, nie próg wyłączenia. Aparat nie zareaguje ani na przeciążenie, ani na zwarcie.
Skąd to wiadomo
Wprost z tytułu normy, wg której ten aparat został oceniony: PN-EN 61008-1 — „wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego (RCCB)”.
Potrzebny wyłącznik nadprądowy szeregowo
Przeciążenie i zwarcie zostają po stronie aparatu nadprądowego — w katalogu odpowiadają im serie G7 (4,5 kA), G8 (6 kA) i G9 (10 kA). Prąd zabezpieczenia musi mieścić się w 63 A tego toru.
Alternatywa: jeden aparat zamiast dwóch
Jeśli w rozdzielnicy brakuje miejsca, obie funkcje łączy wyłącznik różnicowo-nadprądowy RCBO. Kosztem jest brak niezależnego doboru obu progów.
Bieguny
Wersja 2-biegunowa — obwód jednofazowy
Dwa bieguny — faza i przewód neutralny
Aparat przerywa oba tory jednocześnie. To wersja do obwodu jednofazowego.
Napięcie znamionowe 240 V~ 50/60 Hz
Zakres pracy dla instalacji jednofazowej.
Wersja trójfazowa tej samej serii
Ten sam prąd 63 A i próg 30 mA w wykonaniu 4-biegunowym, jeśli obwód jest trójfazowy. Zobacz A03-V8-4-63-030.
Konstrukcja
Działa bez zasilania elektroniki
Zasada niezależna od napięcia sieci
Aparat oceniono także wg PN-EN 61008-2-1:2007, która obejmuje wyłączniki o działaniu niezależnym od napięcia sieci. Energię do wyzwolenia czerpie z samego prądu różnicowego, więc nie przestaje chronić, gdy zanika faza albo napięcie jest obniżone.
Certyfikat VDE
Badanie przez jednostkę zewnętrzną, nie samo oświadczenie producenta: VDE nr 40056931. Zgodność potwierdza deklaracja UE nr A1705/2025 wobec dyrektyw 2023/988/UE (bezpieczeństwo produktów), 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS).
Przycisk TEST — raz w miesiącu
Instrukcja producenta podaje wprost: kontrolę wykonuje się raz w miesiącu naciśnięciem przycisku TEST; rozłączenie obwodu oznacza poprawne działanie. Warto przekazać to klientowi przy odbiorze — aparat, którego nikt nigdy nie sprawdził, jest ochroną tylko na papierze.
Wytrzymałość izolacji
Napięcie znamionowe izolacji Ui: 500 V, wytrzymywane napięcie udarowe Uimp: 4 kV — zapas ponad napięcie pracy 240 V~ 50/60 Hz.
Montaż
Co sprawdzić przed montażem
- Zajmuje 2 moduły o łącznej szerokości 36 mm; pozostałe wymiary obudowy to 68 mm i 82 mm.

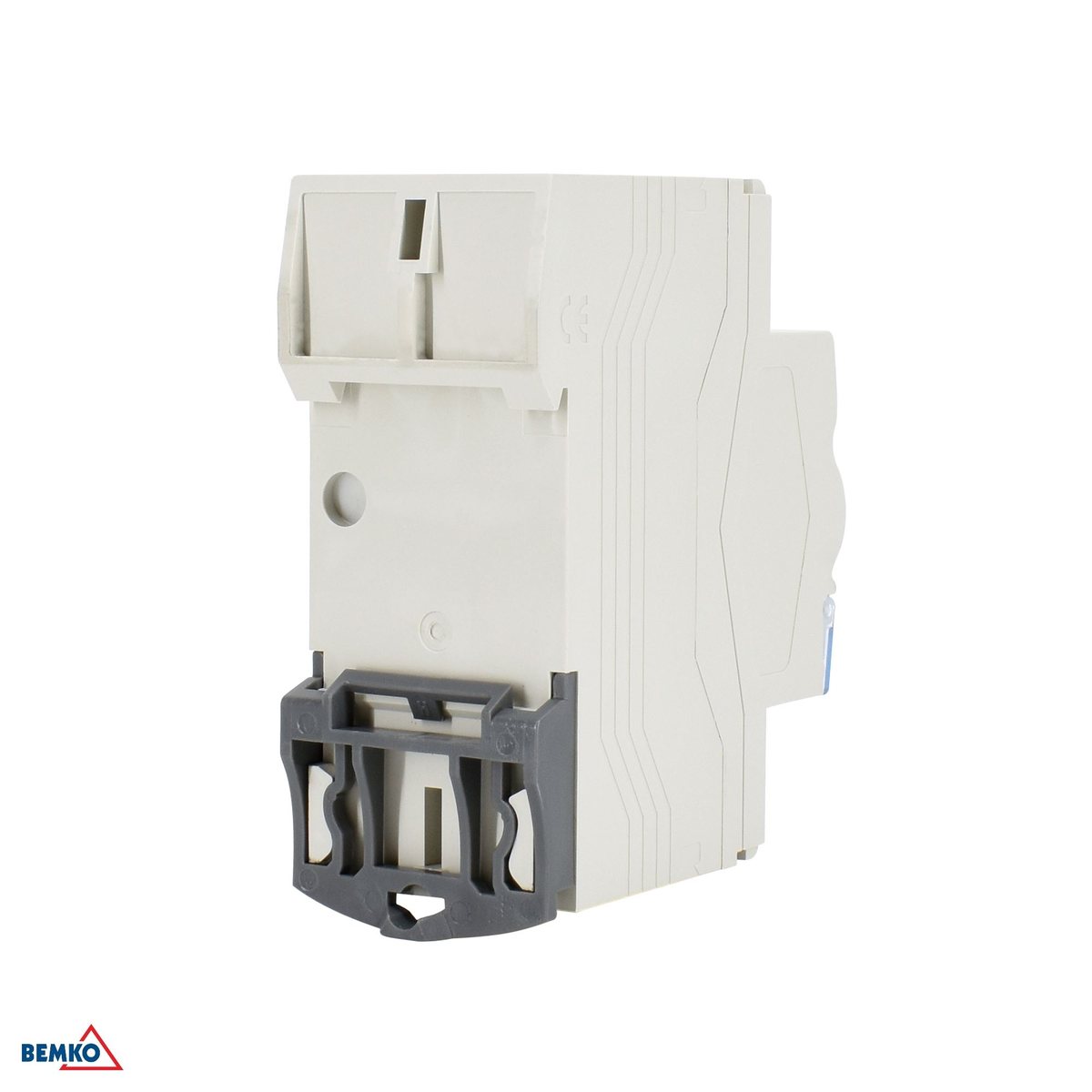

- Montaż na Szyna DIN/TH 35 mm, 2 bieguny przerywane jednocześnie.

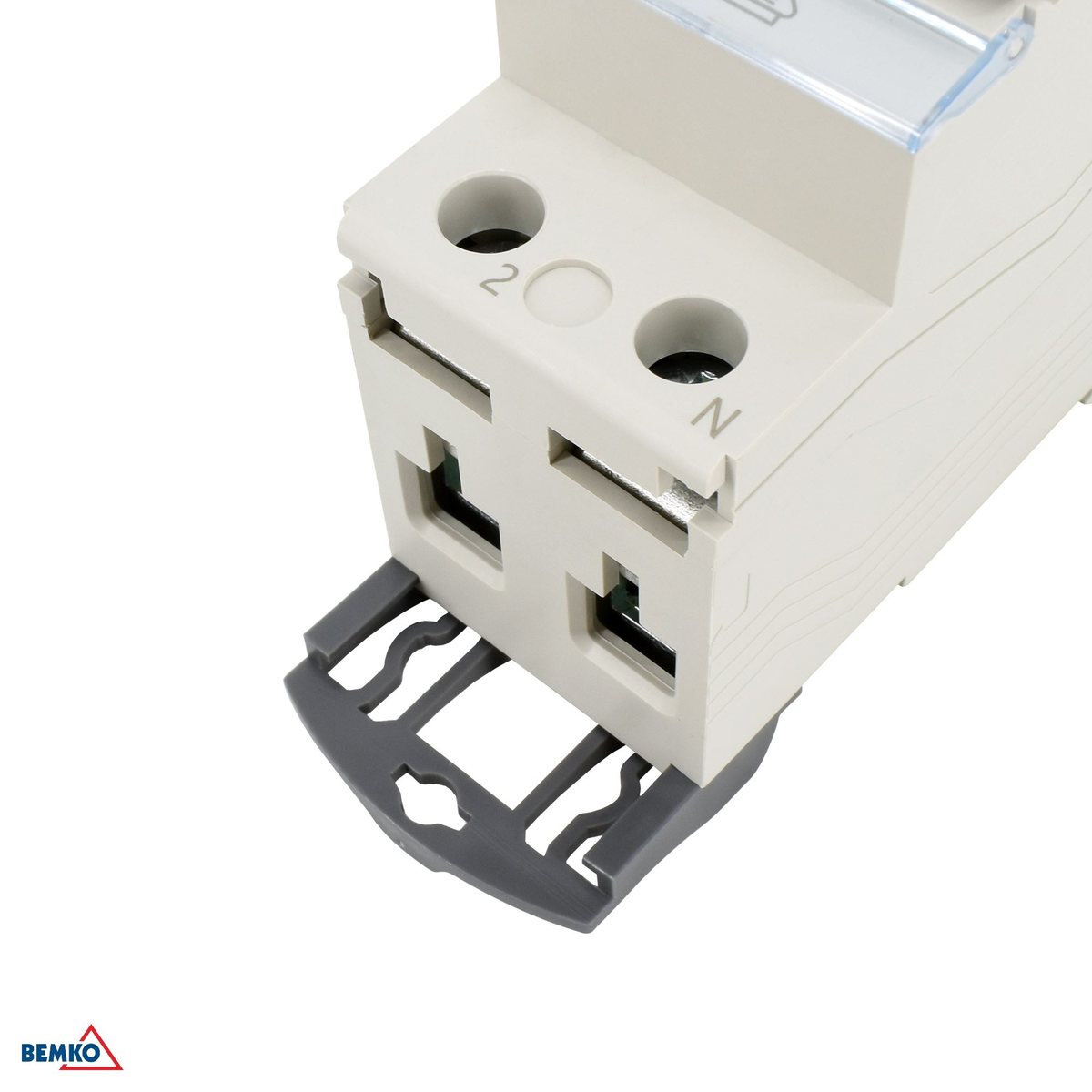

- Zaciski przyjmują żyły do 25 mm² i są wykonane ze stal ocynkowana.
- Rozdział na obwody odbiorcze wykonasz szyną grzebieniową zamiast mostkowania przewodami.
- Zakres pracy: od -25 °C do +40 °C.
- Poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem — istotne przy rozdzielnicach w garażach i budynkach nieogrzewanych.
- Stopień ochrony IP20; produkt przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę w warunkach niekorzystnych: wysokie zapylenie i wilgotność, woda, strefy wybuchowe, wibracje, oddziaływanie chemiczne.
- Sprzedawany pojedynczo; karton zbiorczy 60 sztuk.
Dobór wariantu
Który wariant V8-2 wybrać
Cała seria ma tę samą obudowę i tę samą wytrzymałość zwarciową 10 kA. Różni je prąd toru głównego i próg różnicowy.
63 A, 30 mA, typ A
Tor główny 63 A przy progu 30 mA. Kod A03-V8-2-63-030.
A03-V7-2-63-030
Te same 63 A i 30 mA, ale typ AC — inny zakres wykrywanego prądu upływu. Zobacz A03-V7-2-63-030.
A03-V8-4-63-030
Ten sam prąd i próg w wykonaniu trójfazowym. Zobacz A03-V8-4-63-030.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Certyfikat jednostki badawczej (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A03-V8-2-63-030
- Marka
- Schelinger
- Charakterystyka
- A
- Typ (charakterystyka wyzwalania)
- A — reaguje na różnicowy prąd przemienny sinusoidalny oraz pulsujący stały
- Prąd różnicowy
- 30mA
- Prąd znamionowy
- In: 63 A
- Brak zabezpieczenia nadprądowego
- RCCB nie zabezpiecza przed przeciążeniem ani zwarciem — wymaga szeregowego wyłącznika nadprądowego
- Liczba biegunów
- 2
- Napięcie znamionowe
- 240 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 10 kA
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Zasada działania
- niezależna od napięcia sieci (PN-EN 61008-2-1)
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 68 mm
- Długość
- 82 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Zasilanie szynami grzebieniowymi
- tak
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61008-1:2013-05/A1:2015-04/A2:2015-04/A11:2015-12/A12:2017-04, PN-EN 61008-2-1:2007
- Certyfikat
- VDE nr 40056931
- Deklaracja zgodności UE
- A1705/2025
- Dyrektywy
- 2023/988/UE (bezpieczeństwo produktów), 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 60
- EAN
- 5900280973214
Zanim zamówisz: to jest wyłącznik typ A. Aparat nie zabezpiecza przed przeciążeniem ani zwarciem; obwód potrzebuje osobnego wyłącznika nadprądowego. Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
