Opis

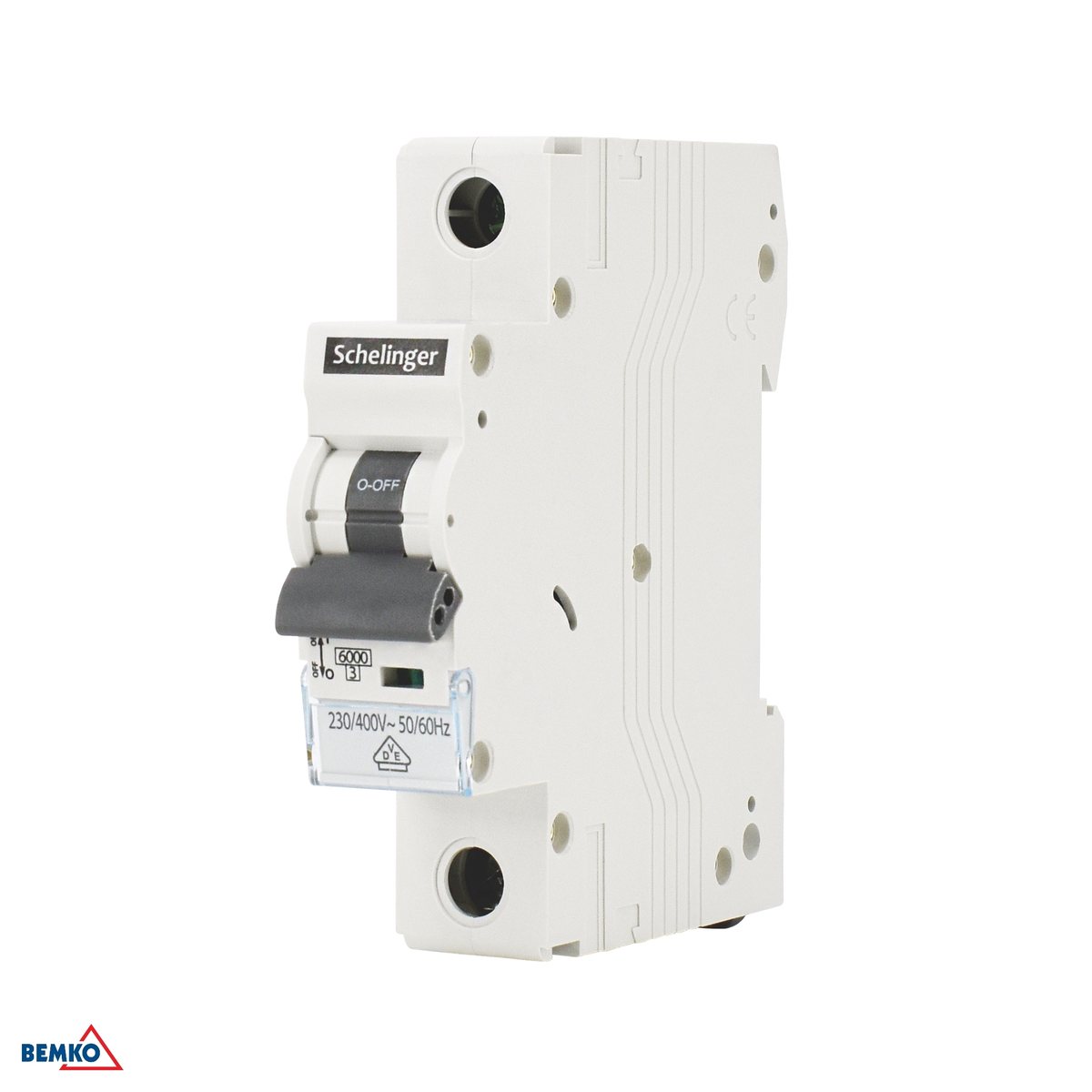

G8 1P C16
Wyłącznik nadprądowy 16 A, charakterystyka C, 1 moduł na szynie DIN.
16 A • charakterystyka C • 80–160 A magnetycznie • 6 kA.
Kod producenta: A02-G8-1P-C16 | EAN: 5900280970787
Wyłącznik nadprądowy Schelinger G8 1P C16 pilnuje dwóch rzeczy naraz: żeby przewód nie grzał się pod zbyt dużym obciążeniem i żeby zwarcie zgasło w ułamku sekundy. Wersja 16 A w charakterystyce C znosi przy załączeniu skok do 80 A, a przeciążenie 23,2 A rozłączy w ciągu godziny.
Zwarcie od 80 A
Wyzwalacz magnetyczny działa w zakresie 80–160 A i tnie poniżej 0,1 s.
Przeciążenie 23,2 A
Przy 1,45 × In rozłączy w ciągu godziny; do 18,1 A ma nie zadziałać wcale.
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn 6000 A.
1 moduł, 17,5 mm
Szyna TH35, zaciski maks. 25 mm².
Progi wyzwalania
Przy jakim prądzie Schelinger G8 1P C16 zadziała
Norma opisuje wyzwalanie w wielokrotnościach prądu znamionowego, więc karty katalogowe podają „1,13 × In” albo „5–10 × In”. Przy dobieraniu obwodu liczy się jednak amper, nie krotność.
do 18,1 A — nie zadziała
Prąd umowny niezadziałania (1,13 × In). Tyle obwód uniesie przez godzinę bez fałszywych wyłączeń.
23,2 A — rozłączy w ciągu godziny
Prąd umowny zadziałania (1,45 × In). Granica, powyżej której przewód grzałby się dłużej, niż wolno.
40,8 A — 1–60 s
Próba przeciążeniowa 2,55 × In. Dla prądów do 32 A norma daje krótsze okno.
80–160 A — poniżej 0,1 s
Wyzwalacz magnetyczny (5–10 × In). Tu wyłącznik przestaje mierzyć czas i po prostu tnie.
Praktyczny wniosek: prąd roboczy bliski 16 A jest w porządku, ale chwilowy skok powyżej 80 A zostanie potraktowany jak zwarcie.
Charakterystyka
Charakterystyka C — znosi prąd załączenia, wolniej reaguje na małe zwarcia
Próg magnetyczny 5–10 × In
Czyli 80–160 A w tej wersji. Krótkotrwały prąd załączenia sięgający 80 A nie rozłączy obwodu — nie musisz przewymiarowywać zabezpieczenia, żeby dało się je załączyć.
Cena tej odporności
Przy zwarciu o małej krotności wyzwolenie magnetyczne nastąpi później niż w wersji B i decyduje wtedy wyzwalacz termiczny. Wtedy właściwy jest A02-G8-1P-B16.
Zabezpieczenie termiczne jest identyczne
W obu charakterystykach: 1,13 × In bez zadziałania i 1,45 × In z zadziałaniem w ciągu godziny.
Różni je wyłącznie reakcja na zwarcie
Charakterystyka zmienia próg magnetyczny, nie ochronę przed przeciążeniem.
Zwarcie
Czy 6 kA wystarczy w tym miejscu instalacji
Icn 6000 A to dobór do miejsca montażu
Największy prąd zwarciowy, jaki ten wyłącznik potrafi przerwać. Jeśli spodziewany prąd zwarciowy w danym punkcie instalacji go przekracza, potrzebny jest aparat o wyższym Icn — Schelinger ma w ofercie serie G7 (4,5 kA) i G9 (10 kA).
Norma i deklaracja
Badanie wg PN-EN 60898-1:2019-02, zgodność potwierdza deklaracja UE nr A0218/2025 wobec dyrektyw 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS).
Odporność na przepięcia
Napięcie znamionowe izolacji ui: 400 v, wytrzymywane napięcie udarowe uimp: 4 kv, klasa ograniczenia energii 3.
Dobór wariantu
Który wariant G8 wybrać
16 A, charakterystyka C, 1-biegunowy
Magnetycznie 80–160 A, termicznie 23,2 A w ciągu godziny. Kod A02-G8-1P-C16.
A02-G8-1P-B16
Ten sam prąd 16 A, ale próg magnetyczny 3–5 × In — gdy odbiornik ma większy prąd załączenia. Zobacz A02-G8-1P-B16.
A02-G8-3P-C16
Ten sam prąd i charakterystyka w wersji 3-biegunowej. Zobacz A02-G8-3P-C16.

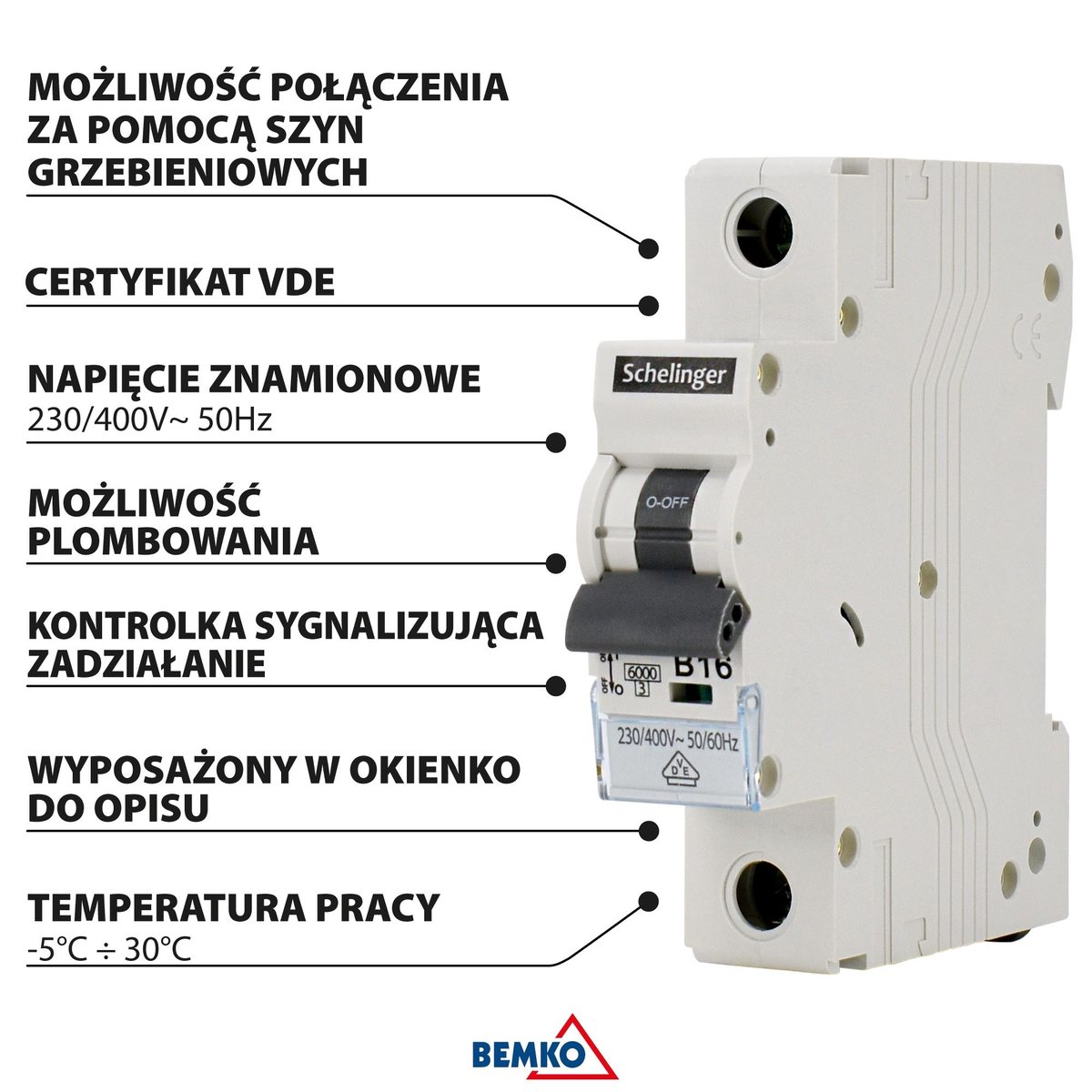

Montaż
Co sprawdzić przed montażem
- Zajmuje 1 moduł o szerokości 17,5 mm.
- Pozostałe wymiary obudowy: 69 mm i 81 mm.

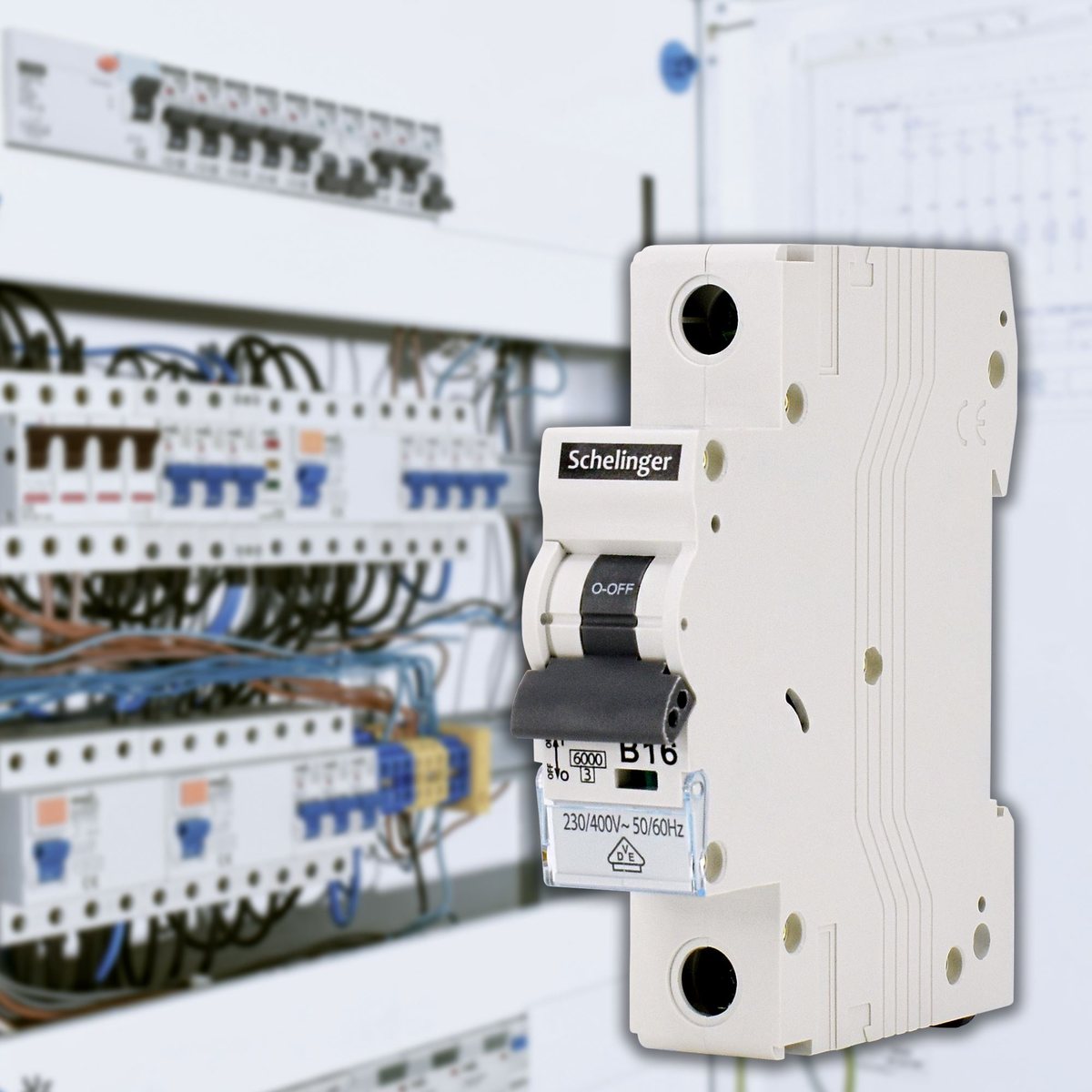

- Montaż na Szyna DIN/TH/THS 35 mm, zatrzask sprężynowy — aparat wchodzi bez demontażu sąsiednich modułów.
- Zaciski przyjmują żyły maks. 25 mm².
- Zasilanie szyną grzebieniową zamiast mostkowania przewodami — przy kilkunastu obwodach to różnica kilkudziesięciu minut.
- Kontrolka na obudowie pokazuje stan styków — po zadziałaniu widać z odległości, który aparat poszedł.
- Okienko opisowe trzyma oznaczenie obwodu na aparacie, nie na taśmie, która odkleja się po dwóch latach.
- Dźwignię można zaplombować, gdy obwodu nie wolno wyłączyć bez śladu.
- Napięcie znamionowe un: 230/400 v~ 50/60 hz, stopień ochrony ip20.
- Opakowanie jednostkowe 12 aparatów, karton zbiorczy 120.
- Trwałość: 4000 cykli łączeń pod obciążeniem i 10000 cykli mechanicznych.
Zastosowania
Gdzie ten wariant się sprawdzi
Obwody jednofazowe
Prąd roboczy nieprzekraczający 16 A — tyle wynosi prąd znamionowy tego wariantu.
Odbiorniki o prądzie załączenia do 80 A
Charakterystyka C przepuści taki skok; charakterystyka B już nie.
Instalacje ze zwarciem do 6 kA
Tyle wynosi znamionowa zwarciowa zdolność łączeniowa Icn tej serii.
Rozdzielnice i pomieszczenia zamknięte
Stopień ochrony IP20 wyklucza montaż na wolnym powietrzu.
Rozdzielnice od -5 °C do +30 °C
Zakres pracy podany przez producenta. Poniżej 0 °C instrukcja wymaga zabezpieczenia przed mrozem.
Przewody maks. 25 mm²
Tyle przyjmuje zacisk.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
- Instrukcja montażu (PDF)
- Certyfikat TÜV SÜD (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
- Dokument producenta (PDF)
- Dokument producenta (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A02-G8-1P-C16
- Marka
- Schelinger
- Prąd znamionowy
- In: 16 A
- Charakterystyka
- C
- Zakres wyzwalania magnetycznego
- 5–10 × In
- Typ wyzwalacza
- termomagnetyczny — termiczny (przeciążenie) i magnetyczny (zwarcie)
- Prąd umowny niezadziałania
- 1,13 × In — bez wyzwolenia w ciągu 1 h
- Prąd umowny zadziałania
- 1,45 × In — wyzwolenie w ciągu 1 h
- Próba przeciążeniowa
- 2,55 × In — wyzwolenie w 1–60 s (In do 32 A) lub 1–120 s (In powyżej 32 A)
- Liczba biegunów
- 1
- Napięcie znamionowe
- Un: 230/400 V~ 50/60 Hz
- Zwarciowa zdolność łączeniowa
- Icn: 6000 A
- Klasa ograniczenia energii
- 3
- Napięcie znamionowe izolacji
- Ui: 400 V
- Napięcie udarowe
- Uimp: 4 kV
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +30 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed mrozem
- Liczba modułów
- 1
- Szerokość
- 17,5 mm
- Wysokość
- 69 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH/THS 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Sygnalizacja zadziałania
- kontrolka na obudowie
- Pole opisowe
- tak
- Plombowanie
- tak
- Zasilanie szynami grzebieniowymi
- tak
- Norma
- PN-EN 60898-1:2019-02
- Certyfikat
- VDE 40057107 (DIN EN 60898-1 / VDE 0641-11:2020-11)
- Deklaracja zgodności UE
- A0218/2025
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Opakowanie
- 12
- Karton
- 120
- Trwałość elektryczna
- 4000 cykli
- Trwałość mechaniczna
- 10000 cykli
- EAN
- 5900280970787
Zanim zamówisz: stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym; producent podaje zakres pracy od -5 °C do +30 °C; instrukcja montażu wymaga zabezpieczenia przed mrozem poniżej 0 °C. Przy rozdzielnicy zewnętrznej trzeba to uwzględnić.
