Opis

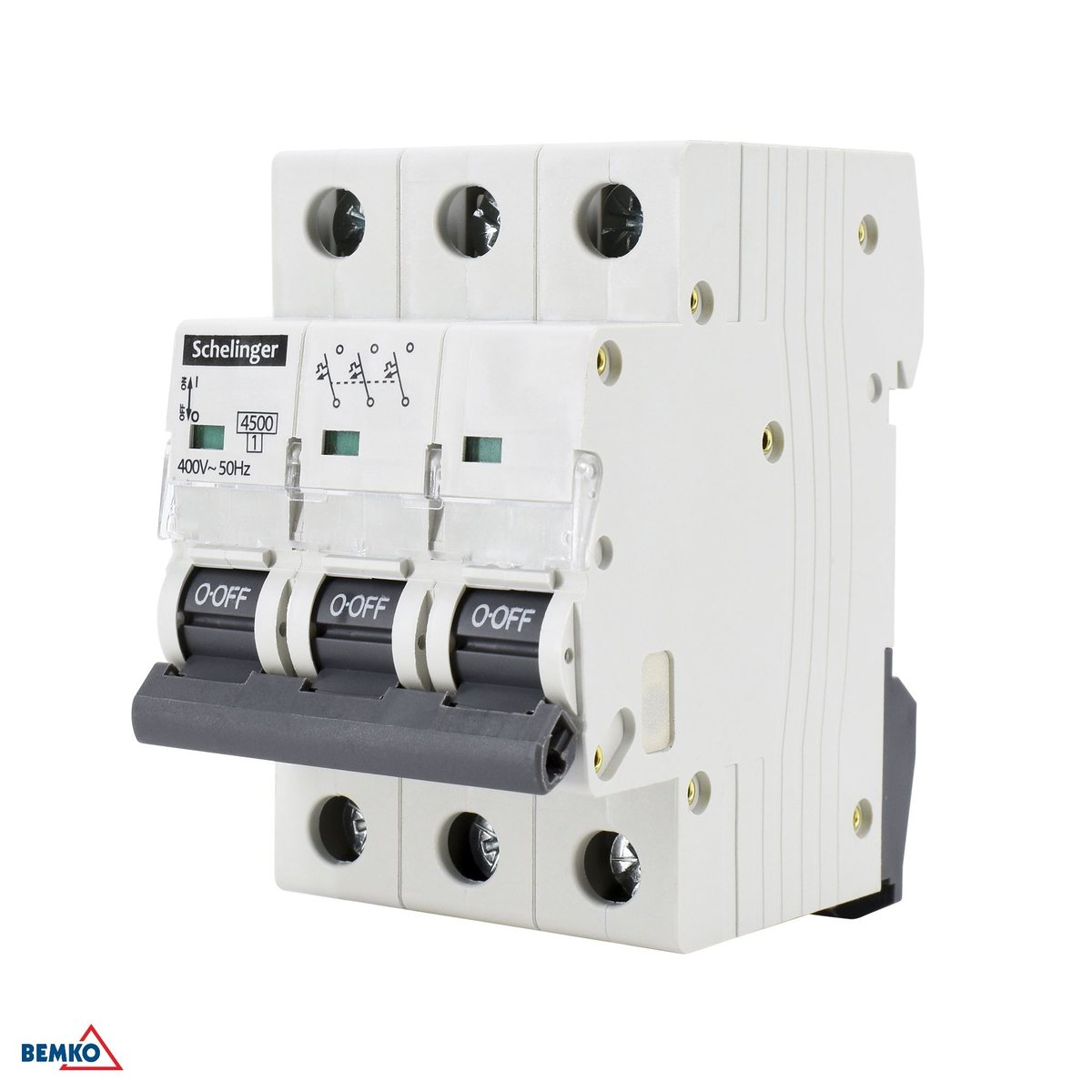

G7 3P C16
Wyłącznik nadprądowy 16 A, charakterystyka C, 3 moduły na szynie DIN.
16 A • charakterystyka C • 80–160 A magnetycznie • 4500 A • Ics = Icn.
Kod producenta: A02-G7-3P-C16 | EAN: 5900280954343
Wyłącznik nadprądowy Schelinger G7 3P C16 pilnuje dwóch rzeczy naraz: żeby przewód nie grzał się pod zbyt dużym obciążeniem i żeby zwarcie zgasło w ułamku sekundy. Wersja 16 A w charakterystyce C znosi przy załączeniu skok do 80 A, a przeciążenie 23,2 A rozłączy w ciągu godziny.
Zwarcie od 80 A
Wyzwalacz magnetyczny działa w zakresie 80–160 A i tnie poniżej 0,1 s.
Przeciążenie 23,2 A
Przy 1,45 × In rozłączy w ciągu godziny; do 18,1 A ma nie zadziałać wcale.
4500 A, Ics = Icn
Po przerwaniu zwarcia znamionowego aparat nadaje się do dalszej pracy — potwierdza to certyfikat TÜV SÜD.
Trzy fazy razem
Dźwignie spięte listwą: zadziałanie na jednej fazie rozłącza wszystkie trzy. 3 moduły, 53 mm.
Progi wyzwalania
Przy jakim prądzie Schelinger G7 3P C16 zadziała
Norma opisuje wyzwalanie w wielokrotnościach prądu znamionowego, więc karty katalogowe podają „1,13 × In” albo „5–10 × In”. Przy dobieraniu obwodu liczy się jednak amper, nie krotność.
do 18,1 A — nie zadziała
Prąd umowny niezadziałania (1,13 × In). Tyle obwód uniesie przez godzinę bez fałszywych wyłączeń.
23,2 A — rozłączy w ciągu godziny
Prąd umowny zadziałania (1,45 × In). Granica, powyżej której przewód grzałby się dłużej, niż wolno.
40,8 A — 1–60 s
Próba przeciążeniowa 2,55 × In. Dla prądów do 32 A norma daje krótsze okno.
80–160 A — poniżej 0,1 s
Wyzwalacz magnetyczny (5–10 × In). Tu wyłącznik przestaje mierzyć czas i po prostu tnie.
Praktyczny wniosek: prąd roboczy bliski 16 A jest w porządku, ale chwilowy skok powyżej 80 A zostanie potraktowany jak zwarcie.
Trzy bieguny
Dlaczego wersja 3-biegunowa, a nie trzy jednobiegunowe
Dźwignie spięte wspólną listwą
Zadziałanie na jednej fazie rozłącza wszystkie trzy. Trzy osobne wyłączniki jednobiegunowe tego nie zrobią — przy zwarciu na jednej fazie odbiornik zostałby zasilony z dwóch pozostałych.
Jedna operacja przy serwisie
Wyłączasz i załączasz obwód jednym ruchem, bez ryzyka, że któraś faza zostanie pod napięciem.
Trzy kontrolki stanu styków
Każdy biegun sygnalizuje swój stan osobno, więc po zadziałaniu widać, na której fazie wystąpiła usterka.
Napięcie znamionowe 400 V~
Wersja 3-biegunowa jest przeznaczona do obwodów trójfazowych; odpowiednikiem dla obwodu 230 V jest wariant 1-biegunowy.
Charakterystyka
Charakterystyka C — znosi prąd załączenia, wolniej reaguje na małe zwarcia
Próg magnetyczny 5–10 × In
Czyli 80–160 A w tej wersji. Krótkotrwały prąd załączenia sięgający 80 A nie rozłączy obwodu — nie musisz przewymiarowywać zabezpieczenia tylko po to, żeby dało się je załączyć.
Cena tej odporności
Przy zwarciu o małej krotności wyzwolenie magnetyczne nastąpi później niż w wersji B i decyduje wtedy wyzwalacz termiczny. Jeśli odbiornik nie ma prądu rozruchowego, A02-G7-3P-B16 zadziała szybciej.
Zabezpieczenie termiczne jest identyczne
W obu charakterystykach: 1,13 × In bez zadziałania i 1,45 × In z zadziałaniem w ciągu godziny.
Różni je wyłącznie reakcja na zwarcie
Charakterystyka zmienia próg magnetyczny, nie ochronę przed przeciążeniem.
Zwarcie
Czy 4500 A wystarczy w tym miejscu instalacji
Icn 4500 A to dobór do miejsca montażu
Największy prąd zwarciowy, jaki ten wyłącznik potrafi przerwać. Jeśli spodziewany prąd zwarciowy w danym punkcie instalacji go przekracza, potrzebny jest aparat o wyższym Icn — Schelinger ma serie G8 (6 kA) i G9 (10 kA) w tej samej obudowie modułowej.
Ics = Icn — parametr, o który mało kto pyta
Certyfikat TÜV SÜD B 092999 0007 Rev. 00 potwierdza, że robocza zdolność łączeniowa równa się znamionowej: po przerwaniu zwarcia o pełnej wartości aparat nadaje się do dalszej pracy, a nie do wymiany.
Norma i deklaracja
Badanie wg PN-EN 60898-1:2019-02, zgodność potwierdza deklaracja UE nr A0103/2021 wobec dyrektywy niskonapięciowej 2014/35/UE i RoHS 2011/65/UE.
Odporność na przepięcia
Napięcie znamionowe izolacji Ui 415 V, wytrzymywane napięcie udarowe Uimp 4 kV, klasa ograniczenia energii 1.
Dobór wariantu
Który wariant G7 wybrać
16 A, charakterystyka C, 3-biegunowy
Magnetycznie 80–160 A, termicznie 23,2 A w ciągu godziny. Kod A02-G7-3P-C16.
A02-G7-3P-B16
Ten sam prąd 16 A, ale próg magnetyczny 3–5 × In — gdy odbiornik ma większy prąd załączenia. Zobacz A02-G7-3P-B16.
A02-G7-1P-C16
Ten sam prąd i charakterystyka dla obwodu jednofazowego. Zobacz A02-G7-1P-C16.

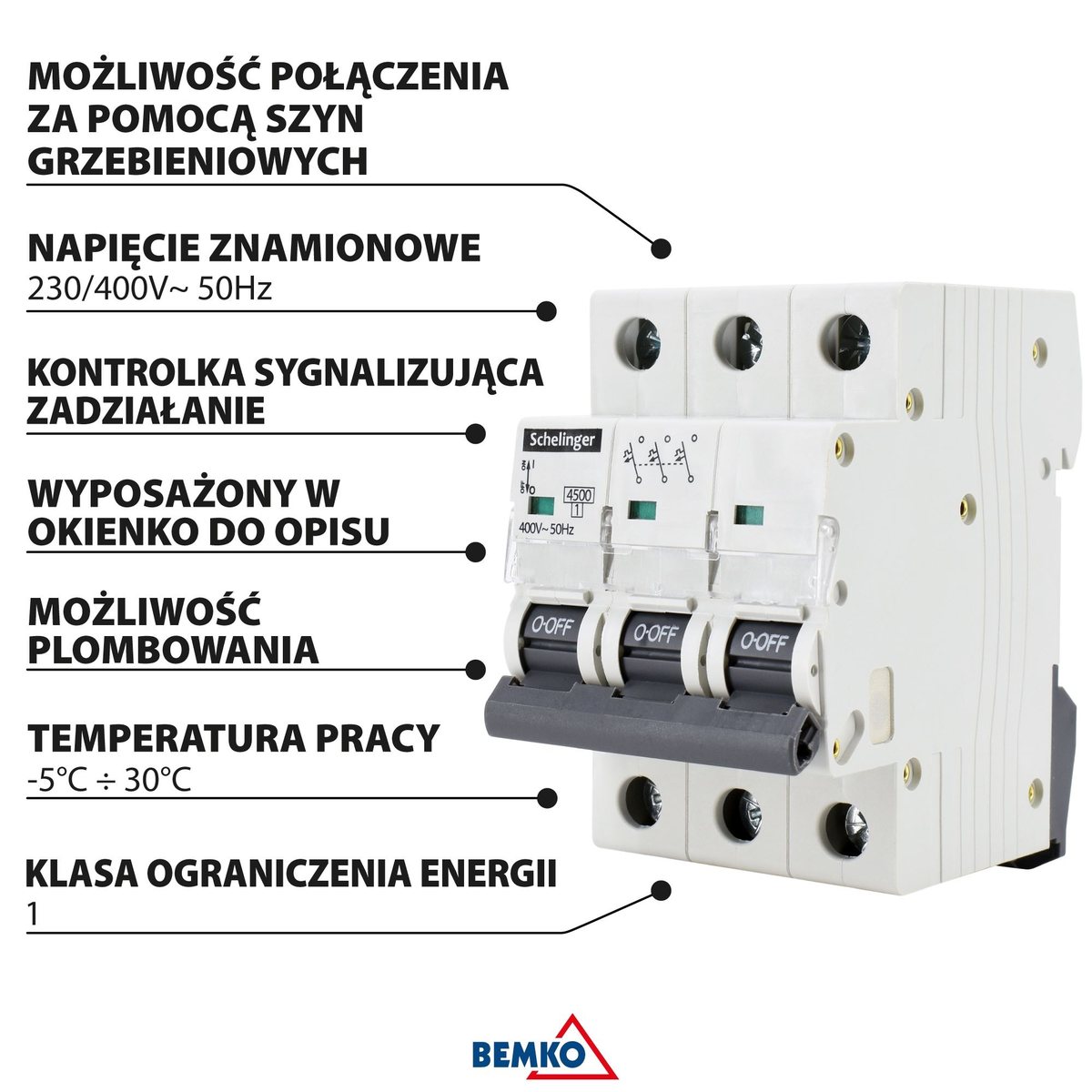

Montaż
Co sprawdzić przed montażem

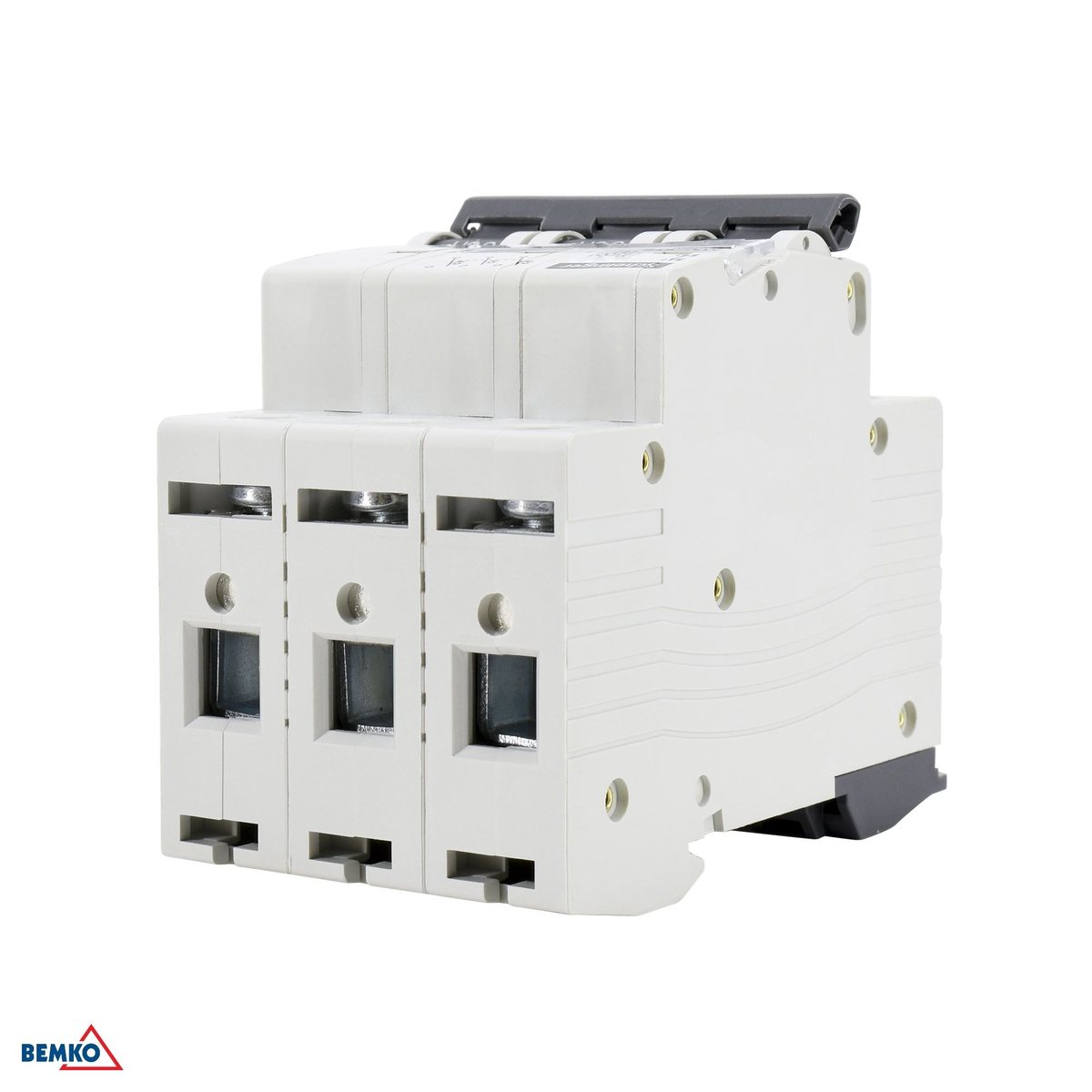

- Zajmuje 3 moduły o szerokości 53 mm; pozostałe wymiary obudowy to 69 mm i 81 mm.
- Montaż na szynie DIN/TH/THS 35 mm, zatrzask sprężynowy — aparat wchodzi bez demontażu sąsiednich modułów.
- Zaciski ze stali ocynkowanej przyjmują żyły do 25 mm².
- Zasilanie szyną grzebieniową zamiast mostkowania przewodami — przy kilkunastu obwodach to różnica kilkudziesięciu minut.
- Każdy biegun ma własną kontrolkę stanu styków.
- Okienko opisowe trzyma oznaczenie obwodu na aparacie, nie na taśmie, która odkleja się po dwóch latach.
- Dźwignię można zaplombować, gdy obwodu nie wolno wyłączyć bez śladu.
- Napięcie znamionowe Un: 400 V~ 50/60 Hz, stopień ochrony IP20.
- Opakowanie jednostkowe 4 aparatów, karton zbiorczy 40.
Zastosowania
Gdzie ten wariant się sprawdzi
Obwody trójfazowe 400 V
Prąd roboczy nieprzekraczający 16 A — tyle wynosi prąd znamionowy tego wariantu.
Odbiorniki trójfazowe
Dźwignie spięte listwą rozłączają wszystkie trzy fazy razem.
Odbiorniki o prądzie załączenia do 80 A
Charakterystyka C przepuści taki skok; charakterystyka B już nie.
Instalacje ze zwarciem do 4500 A
Tyle wynosi znamionowa zwarciowa zdolność łączeniowa Icn tej serii.
Rozdzielnice i pomieszczenia zamknięte
Stopień ochrony IP20 wyklucza montaż na wolnym powietrzu.
Rozdzielnice od -5 °C do +30 °C
Poniżej 0 °C instrukcja producenta wymaga zabezpieczenia przed mrozem.
Przewody do 25 mm²
Tyle przyjmuje zacisk — zakres obejmuje też obwody zasilające.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i instrukcja przydadzą się przy montażu, certyfikat i deklaracja przy odbiorze instalacji.
- Karta katalogowa (PDF)
- Instrukcja montażu (PDF)
- Certyfikat TÜV SÜD (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A02-G7-3P-C16
- Marka
- Schelinger
- Prąd znamionowy
- In: 16 A
- Charakterystyka
- C
- Zakres wyzwalania magnetycznego
- 5–10 × In
- Typ wyzwalacza
- termomagnetyczny — termiczny (przeciążenie) i magnetyczny (zwarcie)
- Prąd umowny niezadziałania
- 1,13 × In — bez wyzwolenia w ciągu 1 h
- Prąd umowny zadziałania
- 1,45 × In — wyzwolenie w ciągu 1 h
- Próba przeciążeniowa
- 2,55 × In — wyzwolenie w 1–60 s (In do 32 A) lub 1–120 s (In powyżej 32 A)
- Liczba biegunów
- 3
- Napięcie znamionowe
- Un: 400 V~ 50/60 Hz
- Zwarciowa zdolność łączeniowa
- Icn: 4500 A
- Robocza zwarciowa zdolność łączeniowa
- Ics: 4500 A (Ics = Icn)
- Klasa ograniczenia energii
- 1
- Napięcie znamionowe izolacji
- Ui: 415 V
- Napięcie udarowe
- Uimp: 4 kV
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +30 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed mrozem
- Liczba modułów
- 3
- Szerokość
- 53 mm
- Wysokość
- 69 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH/THS 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Sygnalizacja zadziałania
- kontrolka na obudowie
- Pole opisowe
- tak
- Plombowanie
- tak
- Zasilanie szynami grzebieniowymi
- tak
- Norma
- PN-EN 60898-1:2019-02
- Certyfikat
- TUV SUD B 092999 0007 Rev. 00, raport 64105213061501A
- Deklaracja zgodności UE
- A0103/2021 z 04.03.2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE i 2015/863 (RoHS)
- Opakowanie
- 4
- Karton
- 40
- TUV
- TAK
- EAN
- 5900280954343
Zanim zamówisz: stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym. Producent podaje zakres pracy od -5 °C do +30 °C, a instrukcja montażu wymaga zabezpieczenia przed mrozem poniżej 0 °C — przy rozdzielnicy zewnętrznej trzeba to uwzględnić.
