RHN — 24 moduły
Rozdzielnica natynkowa hermetyczna IP65, układ 2 × 12, z kompletem zacisków N i PE.
24 moduły • IP65 • natynkowa hermetyczna • zaciski 24N + 24PE.
Kod producenta: A80-RHN-IP65-NPE-24P | EAN: 5900280996473
Rozdzielnicę Schelinger RHN montujesz na ścianie — także na elewacji i w pomieszczeniu mokrym, a mieści 24 moduły aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.
24 moduły
2 rzędy modułów na 2 szynach TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.
IP65
Pyłoszczelna i odporna na strugi wody — wolno powiesić ją na zewnątrz.
Zaciski w komplecie
24N + 24PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.
Obudowa bez aparatury
To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.
Dobór rozmiaru
Ile modułów naprawdę potrzebujesz
Policz, czym to zapełnisz
Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.
Zostaw rezerwę, nie zapełniaj do pełna
Praktyka instalatorska to mniej więcej co czwarty moduł wolny. Nowy obwód pojawia się później sam — ładowarka do auta, falownik PV, gniazdo w garażu. Dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę całej obudowy, a nie dokupienie jednego wyłącznika.
Co realnie zmieści 24 moduły
Przy zachowaniu rezerwy to mniej więcej jedną różnicówkę 2-modułową i 16 wyłączników nadprądowych. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.

Miejsce montażu
Gdzie tę rozdzielnicę wolno powiesić
IP65 — co to znaczy w praktyce
Pyłoszczelna i odporna na strugi wody lanej z dowolnej strony. Miejsca, w których woda jest normą, a nie awarią: elewacja, garaż, kotłownia, pralnia, warsztat, plac budowy, obiekt inwentarski.
Wykonanie hermetyczne

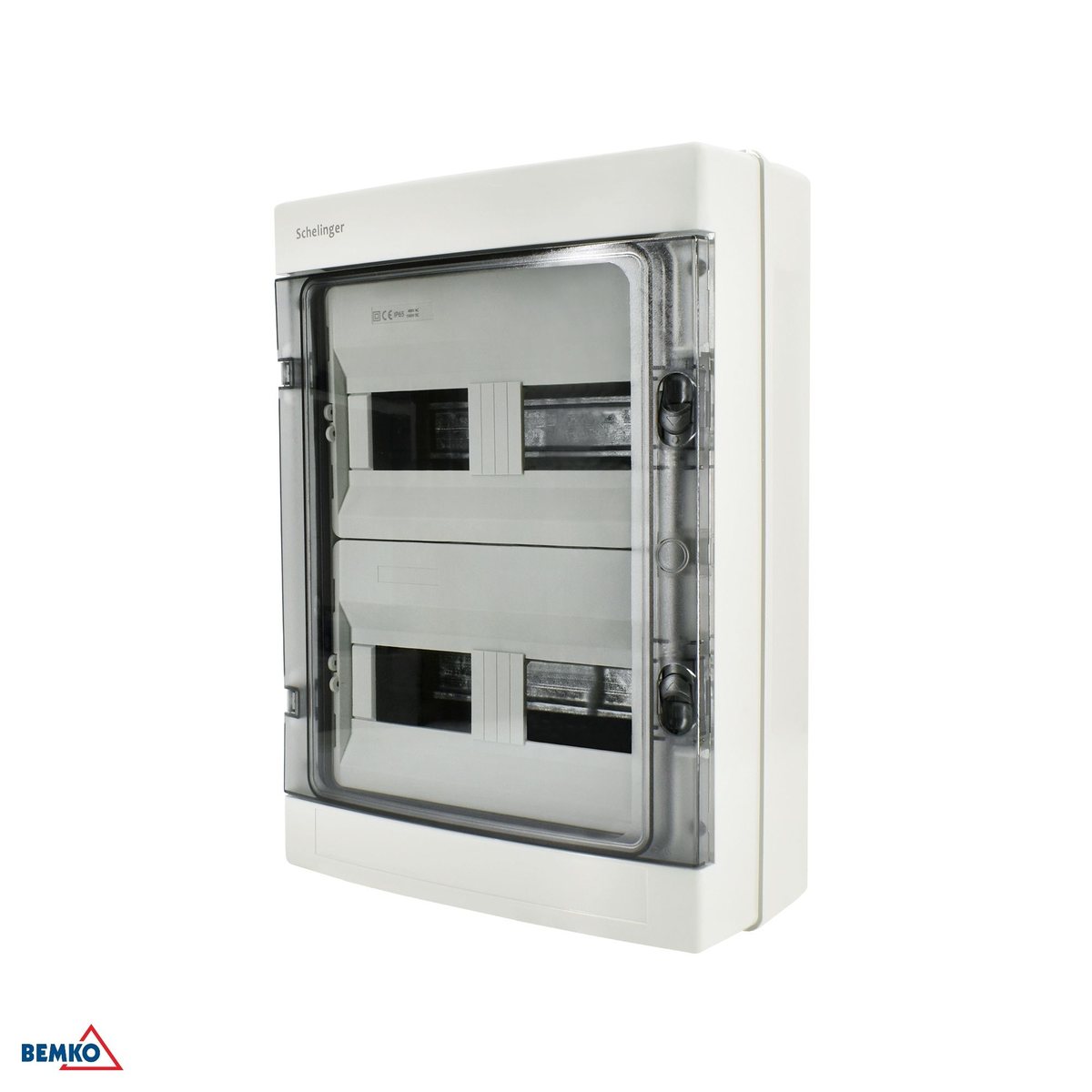

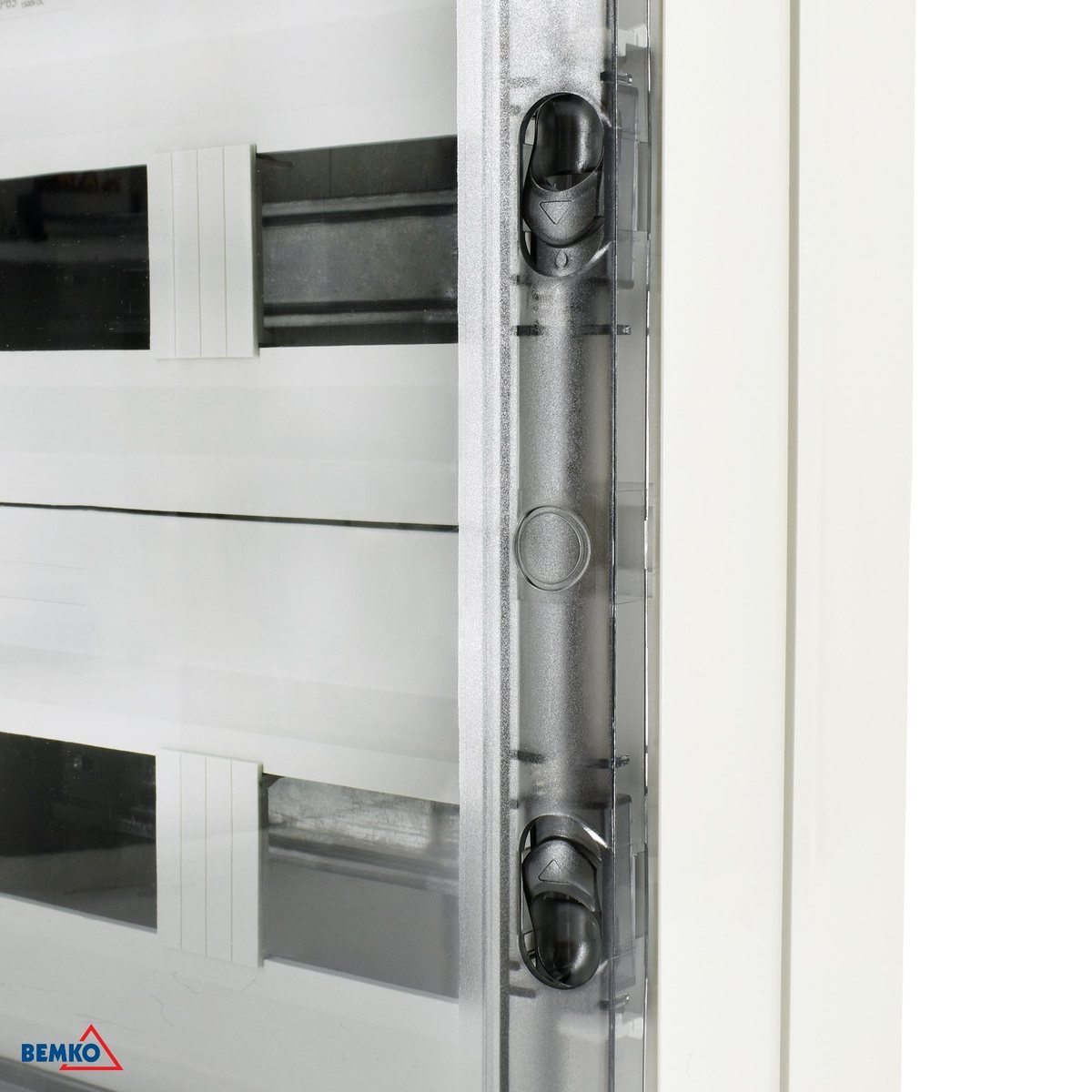

Obudowa z uszczelką obwodową i drzwiczkami dociskanymi na całym obwodzie, mocowana na gotowej ścianie. Drzwiczki transparentne pc pozwalają sprawdzić stan aparatów bez otwierania — a przy IP65 każde otwarcie to moment, w którym ochrona nie działa.
Dlaczego akurat ta, a nie IP40
Instrukcja oznacza do użytku wewnętrznego i zewnętrznego. Rozdzielnica IP40 powieszona w garażu albo na ścianie zewnętrznej przestaje spełniać warunki, na jakie została oceniona.
Odporność na uderzenie
IK07 w skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa.
Temperatura
od -25 °C do +40 °C. Nieogrzewane pomieszczenie mieści się w tym zakresie, dopóki temperatura nie spada w nim poniżej dolnej granicy.
Klasa ochronności
Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 24N + 24PE w środku.
Zawartość
Co dostajesz w pudełku, a czego nie
W komplecie

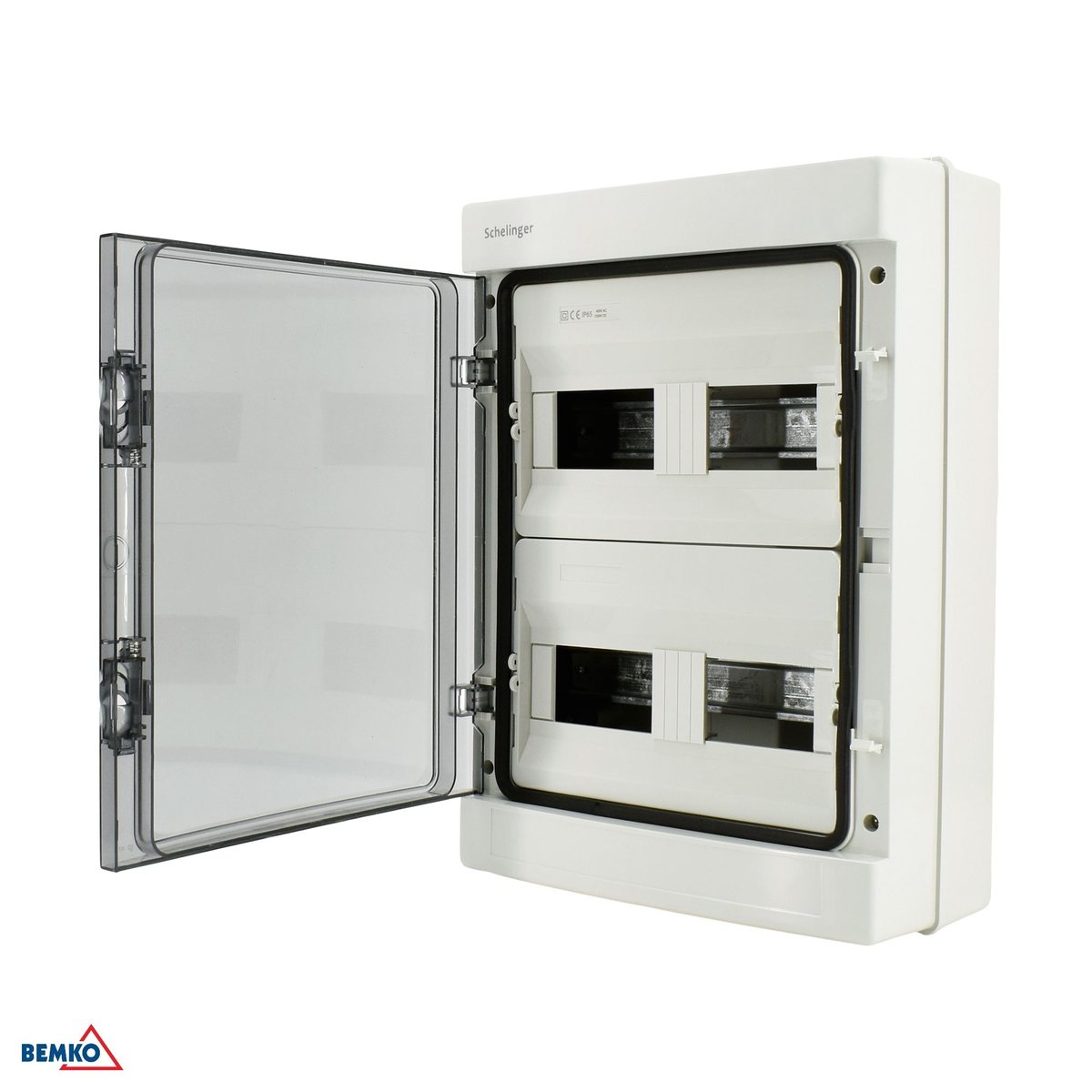

Obudowa z drzwiczkami, 2 × TH 35 mm i listwy 24N + 24PE, drzwiczki transparentne pc. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.
Czego w środku nie ma
Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.
Co dokładnie zostało ocenione
Deklaracja A0196/RHN/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.
Co to zmienia przy odbiorze
Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu.
Montaż
Wymiary i mocowanie
Wymiary zewnętrzne
Szerokość 298 mm i wysokość 420 mm — tyle zajmie na ścianie. Głębokość 140 mm to odległość, na jaką obudowa wystaje od ściany.
Płyta czołowa
Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.
Ile sztuk w kartonie
Sprzedawana pojedynczo; karton zbiorczy 5 szt.

Dobór wariantu
Który rozmiar Schelinger RHN wybrać
Wszystkie rozmiary serii mają ten sam stopień ochrony IP65 i tę samą klasę ochronności, a listwy N i PE mają w każdym tyle zacisków, ile modułów mieści obudowa. Różni je liczba modułów i wymiary — a w tym wyborze lepiej pomylić się w górę.
24 moduły
2 × 12, zaciski 24N + 24PE. Wymiary 298 mm × 420 mm × 140 mm.
A80-RHN-IP65-NPE-04P
Ta sama obudowa w wersji mniejszej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RHN-IP65-NPE-04P.
A80-RHN-IP65-NPE-08P
Ta sama obudowa w wersji mniejszej — 8 modułów i 8N + 8PE na zaciskach. Zobacz A80-RHN-IP65-NPE-08P.
A80-RHN-IP65-NPE-12P
Ta sama obudowa w wersji mniejszej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RHN-IP65-NPE-12P.
A80-RHN-IP65-NPE-18P
Ta sama obudowa w wersji mniejszej — 18 modułów i 18N + 18PE na zaciskach. Zobacz A80-RHN-IP65-NPE-18P.
A80-RHN-IP65-NPE-36P
Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RHN-IP65-NPE-36P.
Do pobrania
Dokumentacja do odbioru instalacji
Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A80-RHN-IP65-NPE-24P
- Marka
- Schelinger
- Sposób montażu
- Natynkowy
- Liczba modułów
- 24
- Układ modułów
- 2 × 12
- Szyna
- 2 × TH 35 mm
- Zaciski N i PE
- 24N + 24PE
- Drzwi
- Transparentne PC
- Kolor
- Biały
- Prąd znamionowy
- 100 A
- Napięcie znamionowe izolacji
- Ui: 400 V AC / 1500 V DC
- Klasa ochronności
- Class II (izolacja ochronna)
- Stopień szczelności
- IP65
- Stopień ochrony (IK)
- IK07
- Temperatura pracy
- od -25 °C do +40 °C
- Zastosowanie
- do użytku wewnętrznego i zewnętrznego
- Moment dokręcania
- 2–2,4 Nm
- Szerokość
- 298 mm
- Długość
- 140 mm
- Wysokość
- 420 mm
- Przedmiot oceny
- pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
- Normy z deklaracji zgodności
- PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0196/RHN/2025
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 5
- EAN
- 5900280996473
Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. a w środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP65 pozwala powiesić ją na zewnątrz przy zamkniętych drzwiczkach.
