Opis
RHN — 8 modułów
Rozdzielnica natynkowa hermetyczna IP65, układ 1 rząd po 8, z kompletem zacisków N i PE.
8 modułów • IP65 • natynkowa hermetyczna • zaciski 8N + 8PE.
Kod producenta: A80-RHN-IP65-NPE-08P | EAN: 5900280996442
Rozdzielnicę Schelinger RHN montujesz na ścianie — także na elewacji i w pomieszczeniu mokrym, a mieści 8 modułów aparatury. Rozdzielnicę wybiera się raz, a instalację rozbudowuje wielokrotnie — fotowoltaika, ładowarka do auta, pompa ciepła, obwód w garażu. Dlatego liczbę modułów dobiera się nie do tego, co masz dzisiaj, tylko z zapasem.
8 modułów
Jeden rząd na szynie TH 35 mm — tyle miejsca na aparaty o szerokości modułowej 18 mm.
IP65
Pyłoszczelna i odporna na strugi wody — wolno powiesić ją na zewnątrz.
Zaciski w komplecie
8N + 8PE — tory neutralny i ochronny są w środku, nie trzeba ich dokupywać.
Obudowa bez aparatury
To pusta obudowa. Wyłączniki, różnicówki i ograniczniki dobierasz i kupujesz osobno.
Dobór rozmiaru
Ile modułów naprawdę potrzebujesz
Policz, czym to zapełnisz
Moduł to 18 mm szerokości na szynie. Z naszego katalogu: wyłącznik nadprądowy 1-biegunowy — 1 moduł, wyłącznik różnicowoprądowy 2-biegunowy — 2 moduły, wyłącznik różnicowo-nadprądowy RCBO — 1 moduł, ogranicznik przepięć 1-biegunowy — 1 moduł. Dodaj wyłącznik główny i rozdziel obwody na osobne zabezpieczenia.
Zostaw rezerwę, nie zapełniaj do pełna
Praktyka instalatorska to 20–30% wolnych modułów. Nowy obwód pojawia się później sam — ładowarka do auta, falownik PV, gniazdo w garażu. Dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę całej obudowy, a nie dokupienie jednego wyłącznika.
Co realnie zmieści 8 modułów
Przy zachowaniu rezerwy to mniej więcej jedną różnicówkę 2-modułową i 3 wyłączniki nadprądowe. To jest przykład, nie specyfikacja — układ zależy od tego, ile obwodów rozdzielasz i czy stosujesz RCBO zamiast par różnicówka + nadprądowy.
Miejsce montażu
Gdzie tę rozdzielnicę wolno powiesić
IP65 — co to znaczy w praktyce
Pyłoszczelna i odporna na strugi wody lanej z dowolnej strony. Miejsca, w których woda jest normą, a nie awarią: elewacja, garaż, kotłownia, pralnia, warsztat, plac budowy, obiekt inwentarski.
Wykonanie hermetyczne

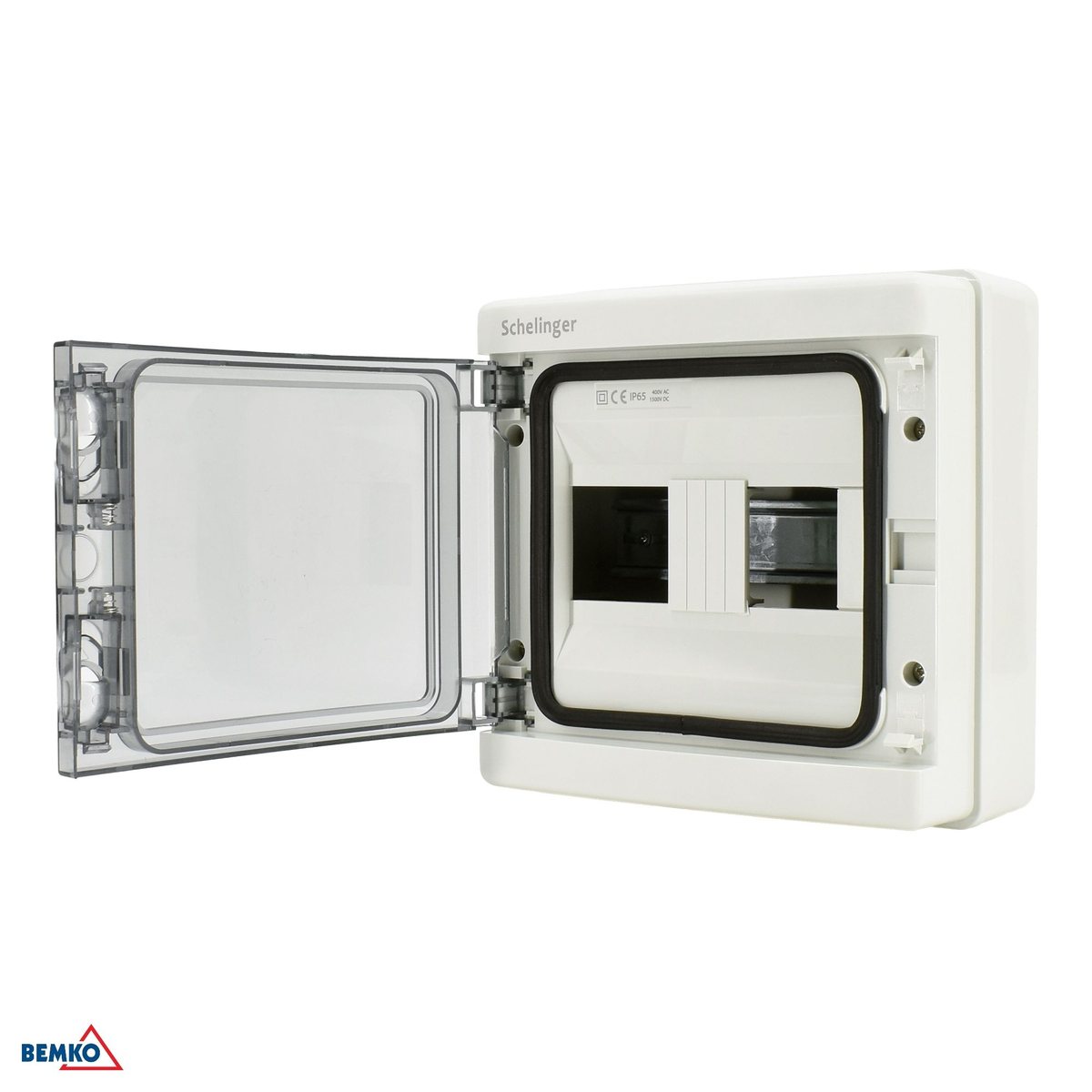

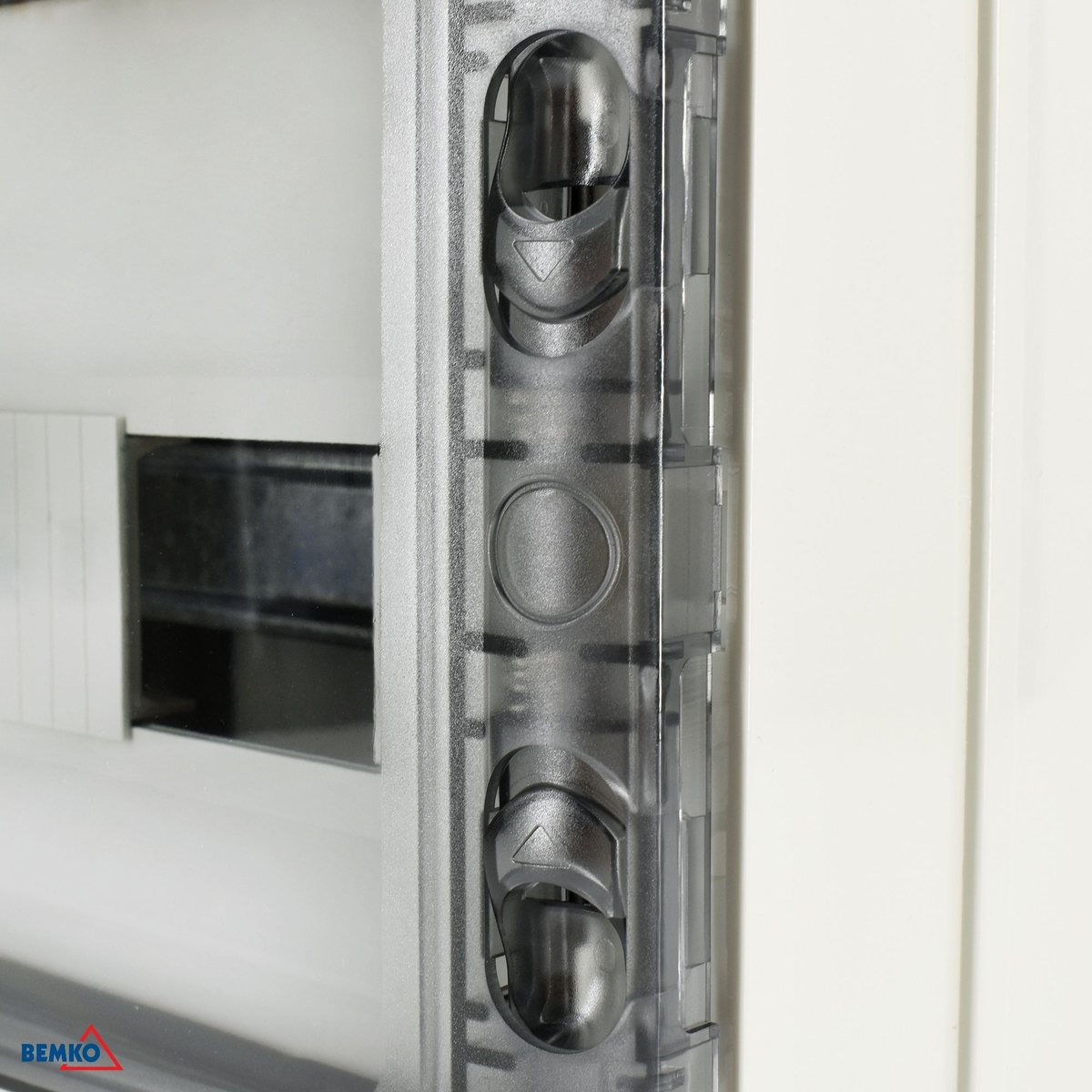

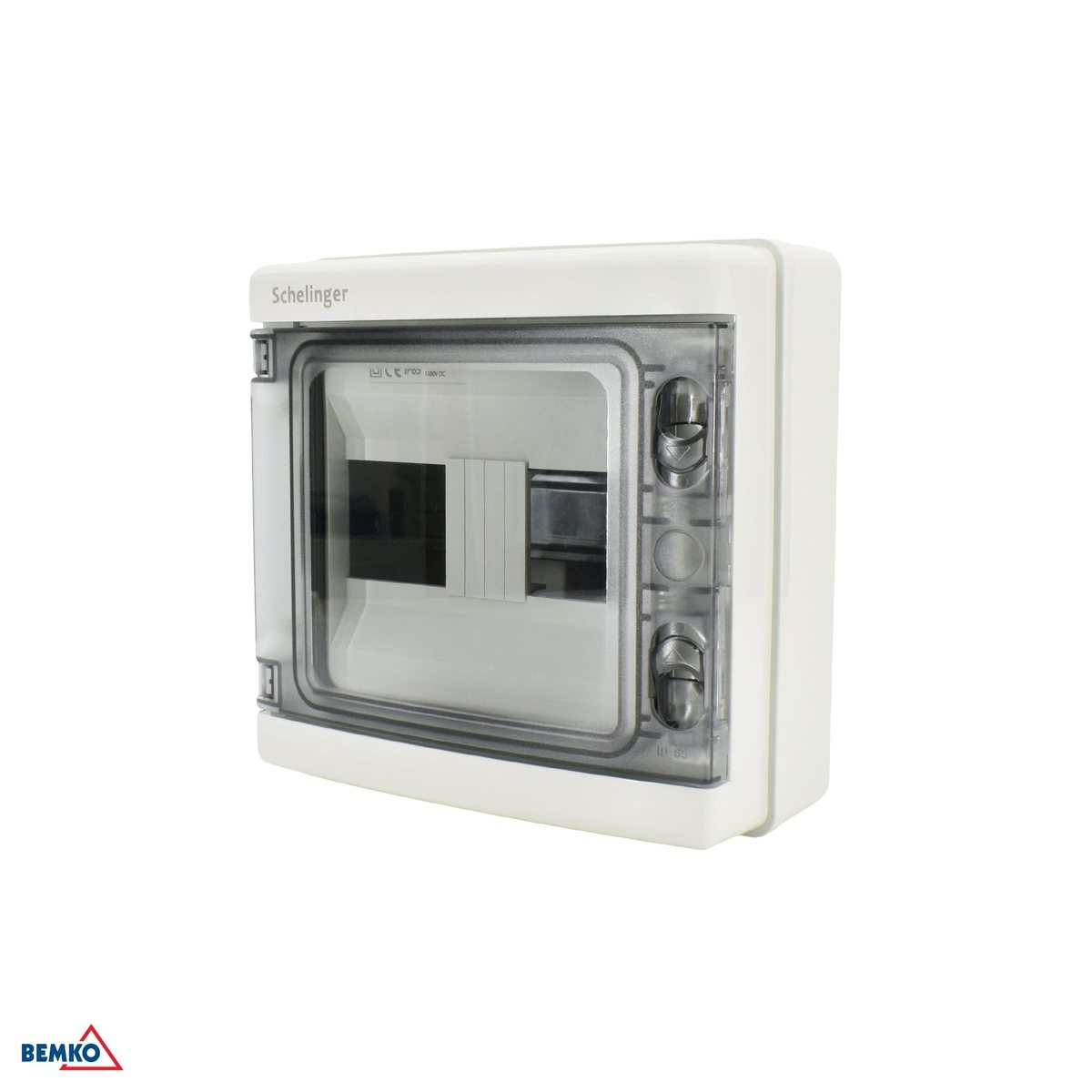

Obudowa z uszczelką obwodową i drzwiczkami dociskanymi na całym obwodzie, mocowana na gotowej ścianie. Drzwiczki transparentne pc pozwalają sprawdzić stan aparatów bez otwierania — a przy IP65 każde otwarcie to moment, w którym ochrona nie działa.
Dlaczego akurat ta, a nie IP40
Instrukcja oznacza do użytku wewnętrznego i zewnętrznego — to jedyna seria A80 z dopuszczeniem poza budynek. Rozdzielnica IP40 powieszona w garażu albo na ścianie zewnętrznej przestaje spełniać warunki, na jakie została oceniona.
Odporność na uderzenie
IK07 w dziesięciostopniowej skali PN-EN 62262. Im wyższy numer, tym mocniejsze uderzenie znosi obudowa — RHN jest w tej rodzinie odporniejsza od wersji IP40.
Temperatura
od -25 °C do +40 °C. Zakres obejmuje nieogrzewane pomieszczenia, ale sam w sobie nie zastępuje wymaganego stopnia IP.
Klasa ochronności
Class II — obudowa z tworzywa o izolacji ochronnej, więc sama nie wymaga podłączenia do przewodu ochronnego. Zacisk PE dla obwodów oczywiście jest: to listwa 8N + 8PE w środku.
Zawartość
Co dostajesz w pudełku, a czego nie
W komplecie
Obudowa z drzwiczkami, 1 × TH 35 mm i listwy 8N + 8PE, drzwiczki transparentne pc. Zaciski N i PE bywają sprzedawane osobno — tutaj są w cenie.
Czego w środku nie ma
Żadnego aparatu zabezpieczającego. Wyłącznik główny, różnicówki, nadprądowe i ograniczniki przepięć dobiera się do instalacji i kupuje osobno.
Co dokładnie zostało ocenione
Deklaracja A0196/RHN/2025 powołuje PN-EN IEC 62208 — „Puste obudowy do rozdzielnic i sterownic niskonapięciowych”. Certyfikowana jest obudowa. Gotowy zestaw rozdzielczy ocenia się dopiero z zamontowaną aparaturą, wg PN-EN 61439, i robi to wykonawca instalacji.
Co to zmienia przy odbiorze
Deklarację obudowy dołącza się do dokumentacji powykonawczej. Do pobrania niżej, razem z instrukcją montażu. Dyrektywy: 2014/35/UE (LVD), 2011/65/UE (RoHS).
Montaż
Wymiary i mocowanie
Wymiary zewnętrzne
Szerokość 215 mm, wysokość 210 mm, głębokość 100 mm — tyle zajmie na ścianie.
Płyta czołowa
Instrukcja podaje moment 2–2,4 Nm dla wkrętów mocujących płytę czołową. Wkrętarka udarowa nie jest tu potrzebna.
Ile sztuk w kartonie
Sprzedawana pojedynczo; karton zbiorczy 20 szt.
Dobór wariantu
Który rozmiar Schelinger RHN wybrać
Wszystkie rozmiary serii mają ten sam stopień ochrony IP65, tę samą klasę ochronności i ten sam komplet zacisków. Różni je wyłącznie liczba modułów i wymiary obudowy — a w tym wyborze lepiej pomylić się w górę.
8 modułów
1 rząd po 8, zaciski 8N + 8PE. Wymiary 215 mm × 210 mm × 100 mm.
A80-RHN-IP65-NPE-04P
Ta sama obudowa w wersji mniejszej — 4 moduły i 4N + 4PE na zaciskach. Zobacz A80-RHN-IP65-NPE-04P.
A80-RHN-IP65-NPE-12P
Ta sama obudowa w wersji większej — 12 modułów i 12N + 12PE na zaciskach. Zobacz A80-RHN-IP65-NPE-12P.
A80-RHN-IP65-NPE-18P
Ta sama obudowa w wersji większej — 18 modułów i 18N + 18PE na zaciskach. Zobacz A80-RHN-IP65-NPE-18P.
A80-RHN-IP65-NPE-24P
Ta sama obudowa w wersji większej — 24 moduły i 24N + 24PE na zaciskach. Zobacz A80-RHN-IP65-NPE-24P.
A80-RHN-IP65-NPE-36P
Ta sama obudowa w wersji większej — 36 modułów i 36N + 36PE na zaciskach. Zobacz A80-RHN-IP65-NPE-36P.
Do pobrania
Dokumentacja do odbioru instalacji
Instrukcja montażu z tabelą wymiarów i deklaracja zgodności producenta — do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A80-RHN-IP65-NPE-08P
- Marka
- Schelinger
- Sposób montażu
- Natynkowy
- Liczba modułów
- 8
- Układ modułów
- 1 rząd po 8
- Szyna
- 1 × TH 35 mm
- Zaciski N i PE
- 8N + 8PE
- Drzwi
- Transparentne PC
- Kolor
- Biały
- Prąd znamionowy
- 100 A
- Napięcie znamionowe izolacji
- Ui: 400 V AC / 1500 V DC
- Klasa ochronności
- Class II (izolacja ochronna)
- Stopień szczelności
- IP65
- Stopień ochrony (IK)
- IK07
- Temperatura pracy
- od -25 °C do +40 °C
- Zastosowanie
- do użytku wewnętrznego i zewnętrznego
- Moment dokręcania
- 2–2,4 Nm
- Szerokość
- 215 mm
- Długość
- 100 mm
- Wysokość
- 210 mm
- Przedmiot oceny
- pusta obudowa wg PN-EN IEC 62208 — nie gotowy zestaw rozdzielczy
- Normy z deklaracji zgodności
- PN-EN IEC 62208:2024-04, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0196/RHN/2025
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 20
- EAN
- 5900280996442
Zanim zamówisz: policz moduły z rezerwą — dołożenie aparatu do pełnej rozdzielnicy oznacza wymianę obudowy. a w środku nie ma żadnej aparatury zabezpieczającej: to obudowa z szyną i zaciskami. IP65 pozwala powiesić ją na zewnątrz przy zamkniętych drzwiczkach.
