Oprawa uliczna JAZMIN LED lampa 100W 4000K 13500lm IP65 czarna Bemko C82-JAZ-100BL-4K

Bemko JAZMIN

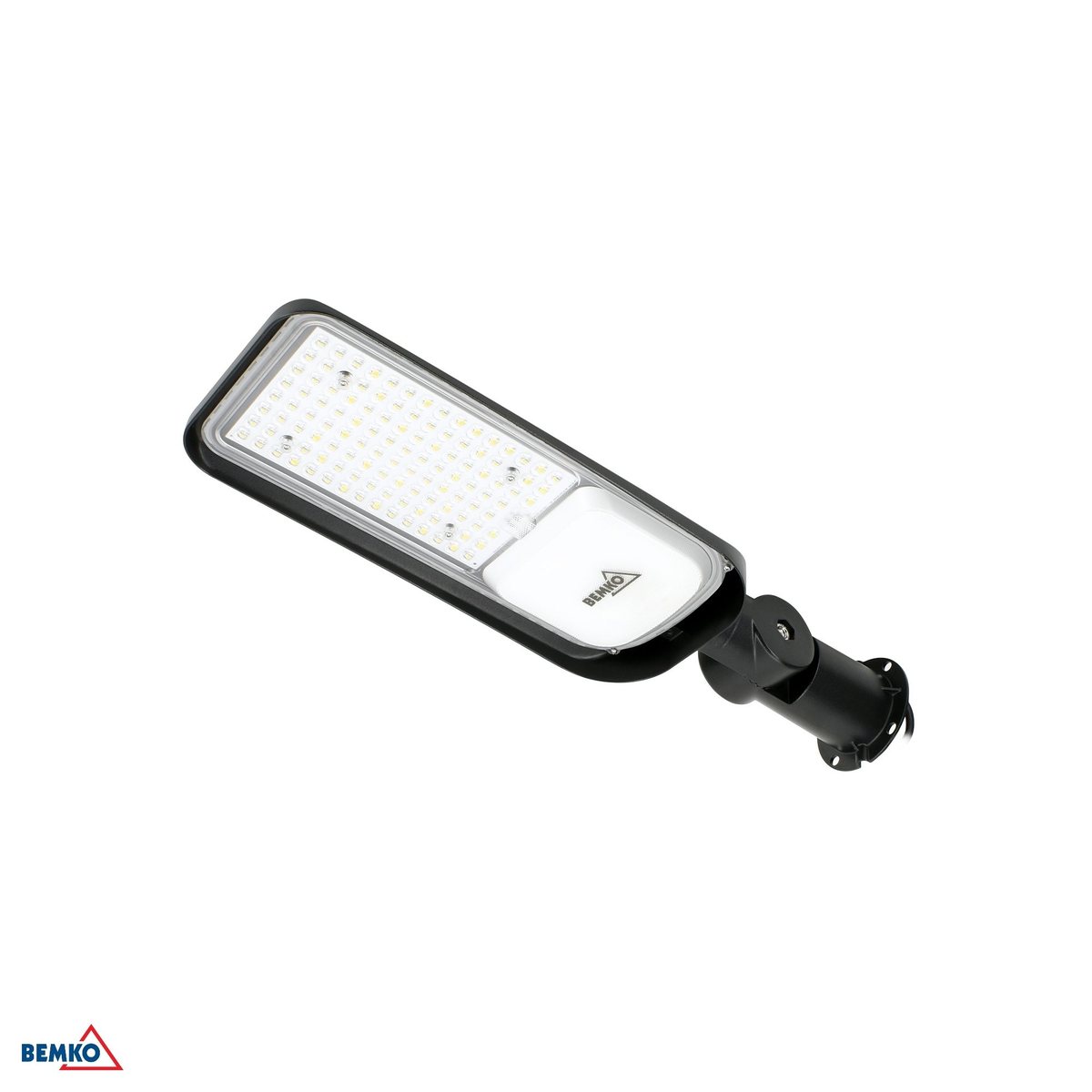

Oprawa uliczna LED JAZMIN 100 W czarna

Ta sama optyka i strumień co wariant jasnoszary, w czarnej obudowie dopasowanej do ciemnego otoczenia.

100 W • 13500 lm • 4000 K • 140° × 70° • IP65 • IK08

Kod producenta: C82-JAZ-100BL-4K  |  EAN: 5900280991621

Oprawa uliczna LED JAZMIN 100 W marki Bemko w czarnej obudowie montuje się na słupie lub wysięgniku o średnicy od 50 do 60 mm albo bezpośrednio na ścianie. Strumień 13500 lm przy kącie rozsyłu 140°×70°, barwa 4000 K i wymiary 567 × 179 × 105 mm są identyczne jak w wersji jasnoszarej tej samej mocy — różni je wyłącznie kolor obudowy.

Światło

Czym różni się czarna obudowa od jasnoszarej wersji 100 W

Strumień 13500 lm, pobór 100 W i kąt rozsyłu 140°×70° nie zależą od koloru obudowy — ta wersja świeci tak samo jak jasnoszara JAZMIN 100 W. Czarny korpus bywa wybierany tam, gdzie w otoczeniu dominują ciemne latarnie, ogrodzenia albo elementy małej architektury, choć karta katalogowa nie ogranicza zastosowania wyłącznie do takich miejsc.

• Barwa 4000 K (neutralna biała) przy wskaźniku oddawania barw CRI ≥ 70 pozwala rozpoznać kontur i fakturę oświetlanej powierzchni; kolory przedmiotów oddaje mniej wiernie niż źródło o wyższym CRI.
• Jednolitość barwy SDCM ≤ 6 oznacza, że sąsiednie egzemplarze tej oprawy świecą zbliżonym odcieniem — bez plam wyraźnie cieplejszego lub zimniejszego światła w ciągu latarni.
• Klasa energetyczna B. Diody są zintegrowane z oprawą; po zakończeniu ich żywotności wymianie podlega układ świecący jako całość, wyłącznie w serwisie Bemko.

Mniejsza moc do węższej drogi lub chodnika? JAZMIN 50 W czarna (C82-JAZ-050BL-4K) ma mniejszą obudowę 470 × 149 × 105 mm przy strumieniu 6750 lm, w tym samym kolorze.

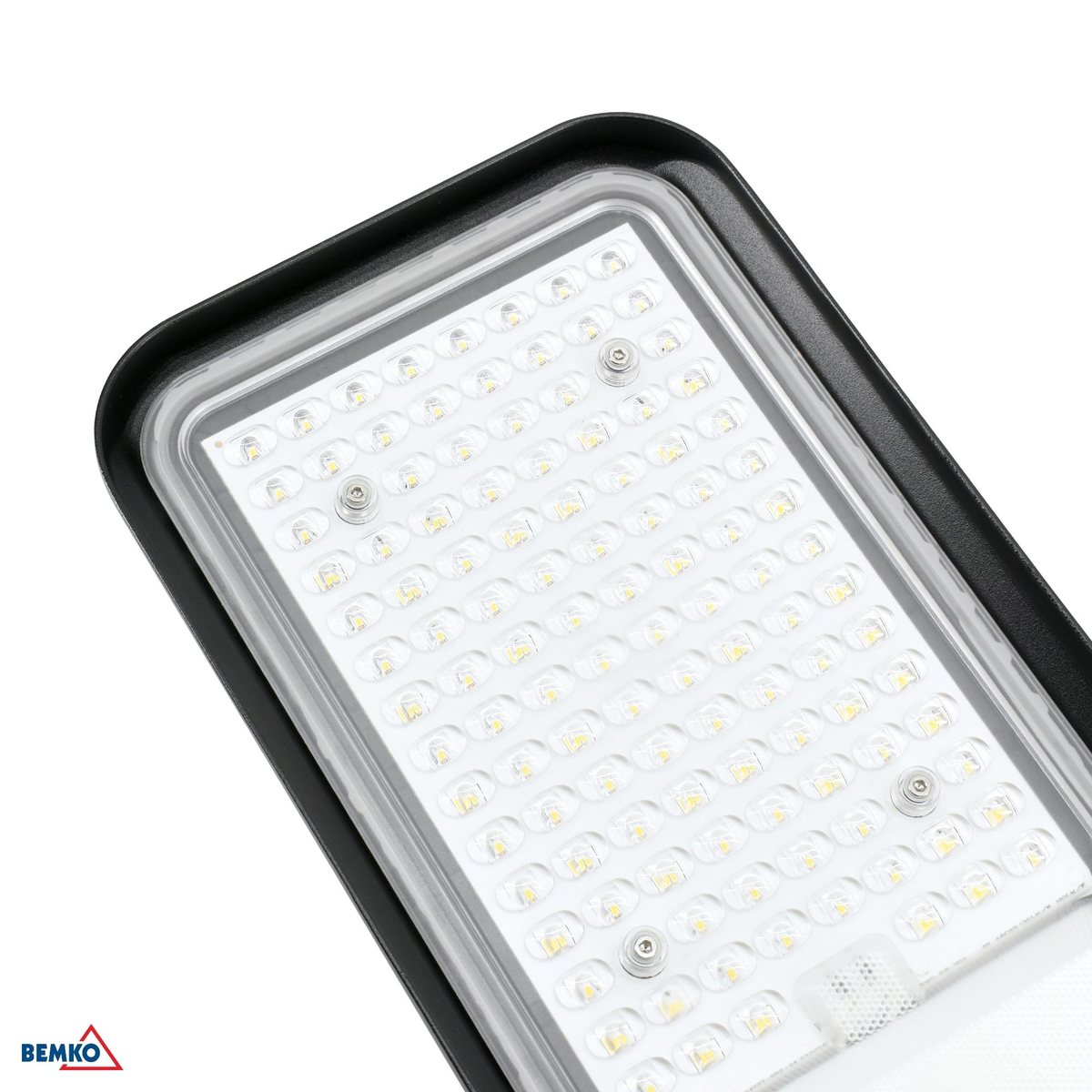

Matryca diod pod płaskim kloszem, z widoczną uszczelką na obwodzie — ten sam element odpowiada za szczelność IP65.

Montaż

Na jakim słupie i jak zamocować oprawę

Tuleja uchwytu zaciska się na słupie albo wysięgniku o średnicy od 50 do 60 mm — jeden uchwyt obejmuje cały ten zakres, bez doboru jednego ściśle określonego profilu. Ten sam kołnierz z czterema otworami umożliwia też montaż bezpośrednio do ściany, gdy w danym miejscu nie ma słupa. Klosz obraca się w przegubie niezależnie od tulei, więc kąt świecenia ustawia się osobno, dopiero po przykręceniu uchwytu.

Śruby mocujące

Cztery otwory w kołnierzu przyjmują śruby M8 — dobiera się je osobno, w zestawie ich nie ma.

Odstęp od oświetlanej powierzchni

Klosz powinien zachować co najmniej 0,5 m odstępu od oświetlanego obiektu; bliższy montaż nie jest opisany w dokumentacji producenta.

Maksymalny czas pracy

Instrukcja ogranicza czas pracy oprawy do 12 albo 24 godzin na dobę, nie precyzując dalej, co odróżnia oba progi. Przy pracy zbliżonej do ciągłej warto to sprawdzić u sprzedawcy przed zamówieniem — karta gwarancyjna może wiązać z tym osobne warunki.

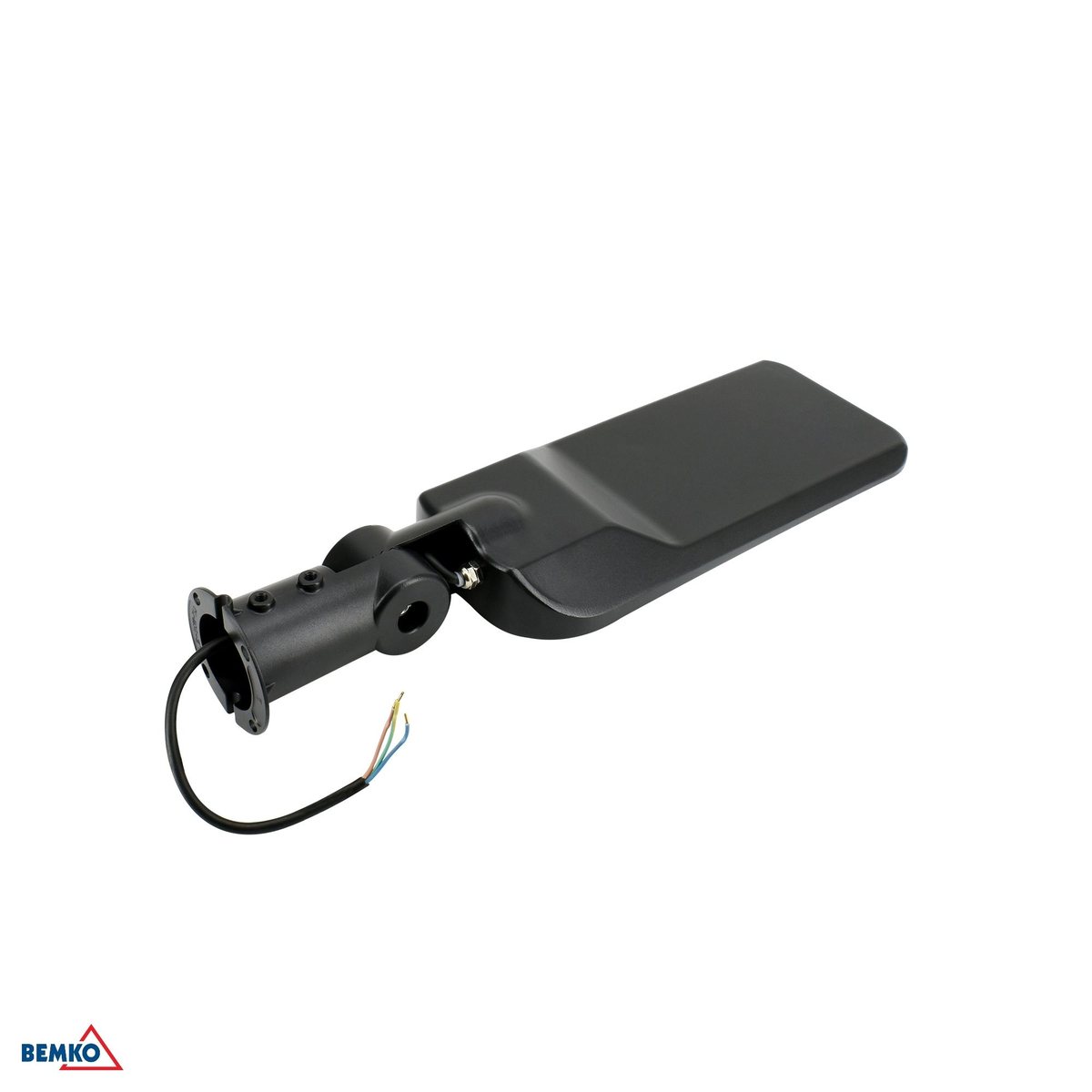

Tuleja montażowa z przegubem reguluje kąt niezależnie od kąta zamocowania na słupie.

Podłączenie

Jak wygląda podłączenie, skoro w oprawie nie ma kostki

Przewód zasilający jest fabrycznie zainstalowany w obudowie, zakończony trzema odizolowanymi żyłami. W środku nie ma kostki zaciskowej — połączenie z instalacją trzeba zaplanować w osobnej puszce albo w pobliskiej rozdzielnicy, najlepiej z udziałem osoby wykwalifikowanej. Ta wersja nie ma wbudowanego czujnika zmierzchu, więc załączanie i wyłączanie steruje wyłącznie obwód zewnętrzny — zegar, sterownik uliczny albo prosty łącznik.

• Układ zasilający nie jest przystosowany do pracy ze ściemniaczem — obwód musi dostarczać napięcie bez regulacji jasności.
• Ten sam zakaz obejmuje łączniki schodowe i krzyżowe — sterowanie musi iść przez zwykły łącznik jednobiegunowy albo stycznik.

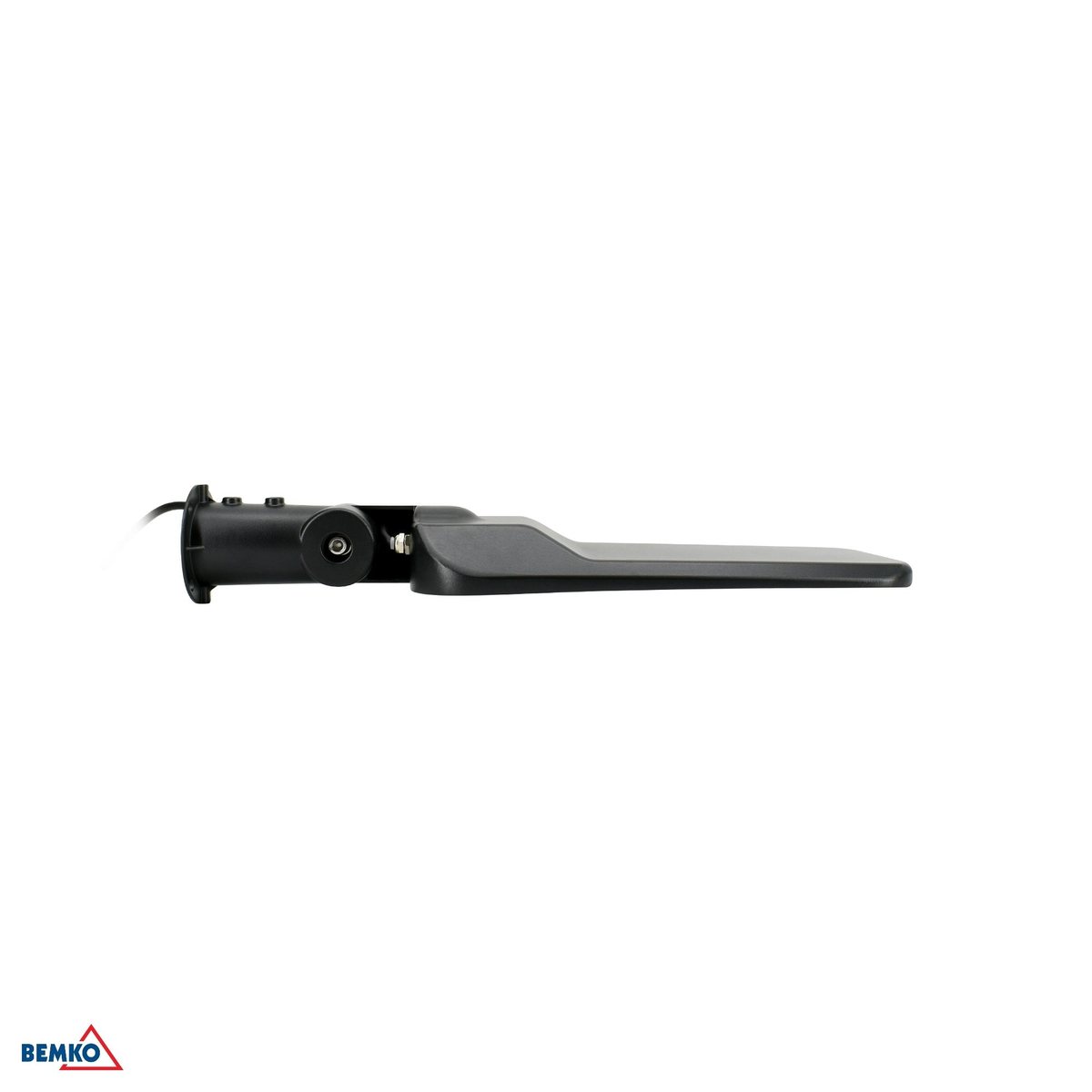

Kabel wychodzi z tulei montażowej z boku obudowy; w środku nie ma kostki zaciskowej.

Warunki pracy

W jakich warunkach pracuje JAZMIN 100 W czarna

Stopień ochrony IP65 opisują dwie cyfry: pierwsza (6) oznacza pełną szczelność na pył, druga (5) — odporność na strugi wody z każdego kierunku. Oprawa pracuje więc w deszczu i przy silnym wietrze bez dodatkowej osłony, ale dokumentacja nie przewiduje jej zanurzenia ani stałego zalania.

• Klosz ma odporność mechaniczną IK08 — nie pęka od przypadkowego uderzenia, na przykład spadającą gałęzią albo rzuconym przedmiotem.
• Zakres temperatury pracy wynosi od −20 °C do +40 °C. Przy klasie ochronności I obudowę trzeba podłączyć do przewodu ochronnego PE.
• Korpus jest odlany ze stopu aluminium, klosz jest z tworzywa sztucznego, w kolorze czarnym. Konstrukcja nie zawiera rtęci.

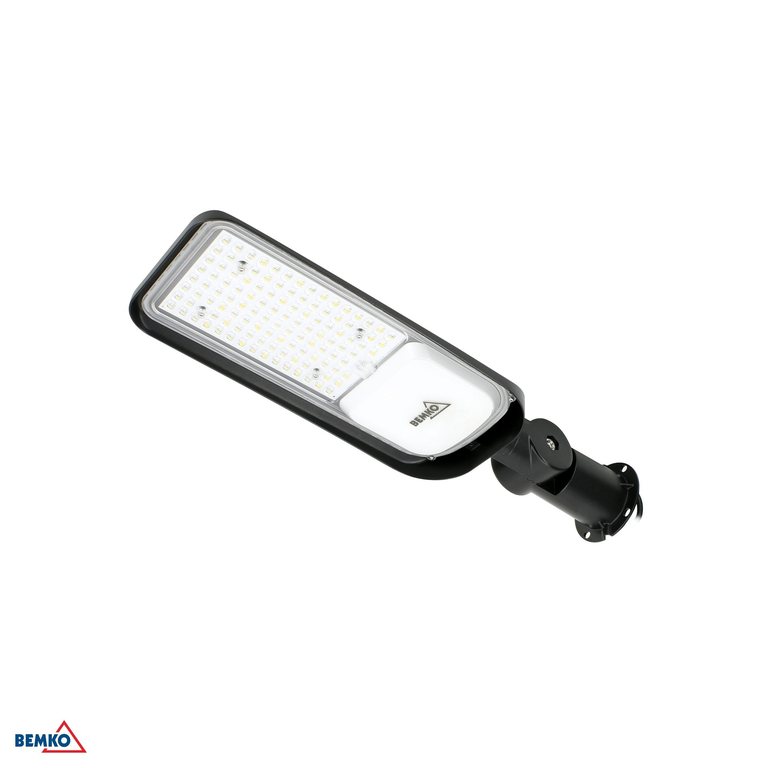

Matowa czarna powłoka obudowy; logo BEMKO widoczne na środkowym dyfuzorze klosza.

Trwałość i gwarancja

Ile lat gwarancji i co obejmuje wymianę źródła

Wartość 50000 h to liczba godzin pracy, po której strumień świetlny spada poniżej progu przyjętego przez producenta w karcie katalogowej. Ile to lat kalendarzowych, zależy od liczby godzin pracy na dobę — przy oprawie włączonej krócej ten sam limit godzin rozkłada się na dłuższy okres, przy pracy dłuższej — na krótszy.

Karta katalogowa i tabliczka na oprawie deklarują 5 lat gwarancji, zaznaczając gwiazdką, że obowiązuje po spełnieniu szczegółowych warunków — pełny zakres tych warunków opisuje osobna karta gwarancyjna, dołączana do oprawy, a nie plik techniczny dostępny przed zakupem, więc przy większym zamówieniu warto go potwierdzić wcześniej u sprzedawcy. Diody LED są trwale zintegrowane z korpusem oprawy: instrukcja zastrzega, że demontaż i wymianę źródła światła oraz układu zasilającego wykonuje wyłącznie serwis Bemko, nie sam użytkownik.

Przed montażem

Lista kontrolna przed zamówieniem i montażem

• Doprowadzone zasilanie 230 V~ 50 Hz i osobna puszka instalacyjna na połączenie żył — w oprawie nie ma kostki zaciskowej.
• Słup lub wysięgnik Ø 50–60 mm (albo ściana) oraz cztery śruby M8, które trzeba dokupić osobno.
• Co najmniej 0,5 m wolnej przestrzeni między kloszem a oświetlaną powierzchnią.
• Obwód zasilający bez ściemniacza ani łączników schodowych ani krzyżowych.
• Temperatura w miejscu montażu mieszcząca się od −20 °C do +40 °C.
• Planowany sposób sterowania załączeniem — zegar, sterownik uliczny albo prosty łącznik w obwodzie zasilania, bo oprawa nie ma własnego czujnika zmierzchu.

Specyfikacja

Parametry techniczne

Typ produktu

Oprawa uliczna LED

Marka

Bemko

Moc w trybie włączenia (Pon)

100 W

Strumień świetlny

13500 lm

Barwa światła

4000 K (neutralna biała)

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu

140° × 70° (asymetryczny)

Jednolitość barwy (SDCM)

≤ 6

UGR

≤ 22

Klasa energetyczna

B

Napięcie znamionowe

230 V~ 50 Hz

Stopień szczelności

IP65

Stopień ochrony (IK)

IK08

Klasa ochronności

I

Temperatura pracy

od −20 °C do +40 °C

Trwałość

50000 h

Gwarancja

5 lat

Maksymalny czas pracy

12 h / 24 h

Materiał

Stop aluminium, tworzywo sztuczne

Kolor

Czarny

Rodzaj źródła światła

Zintegrowane LED (MK-LD100W-LE-148SMD-HB-V01)

Rodzaj produktu

Wyposażony (źródło światła w zestawie)

Współpraca ze ściemniaczem

Nie

Współpraca z łącznikami schodowymi i krzyżowymi

Nie

Sposób montażu

Na słupie lub wysięgniku Ø50–60 mm albo na ścianie, uchwyt regulowany w dwóch osiach

Śruby montażowe

4 × M8, nie w zestawie

Minimalna odległość od oświetlanego obiektu

0,5 m

Kostka zaciskowa

Brak

Zawartość rtęci

0,0 mg (brak)

Karton

2

Długość

567 mm

Szerokość

179 mm

Wysokość

105 mm

EAN

5900280991621

Kod producenta

C82-JAZ-100BL-4K
