Opis
SES24WH
Czujnik ruchu PIR z sondą na przewodzie 23 cm.
PIR • 120° / 360° • 3 / 6 m • 400 W LED • sonda 23 cm • 6 nastaw czasu
Kod producenta: B51-SES24WH | EAN: 5900280907226

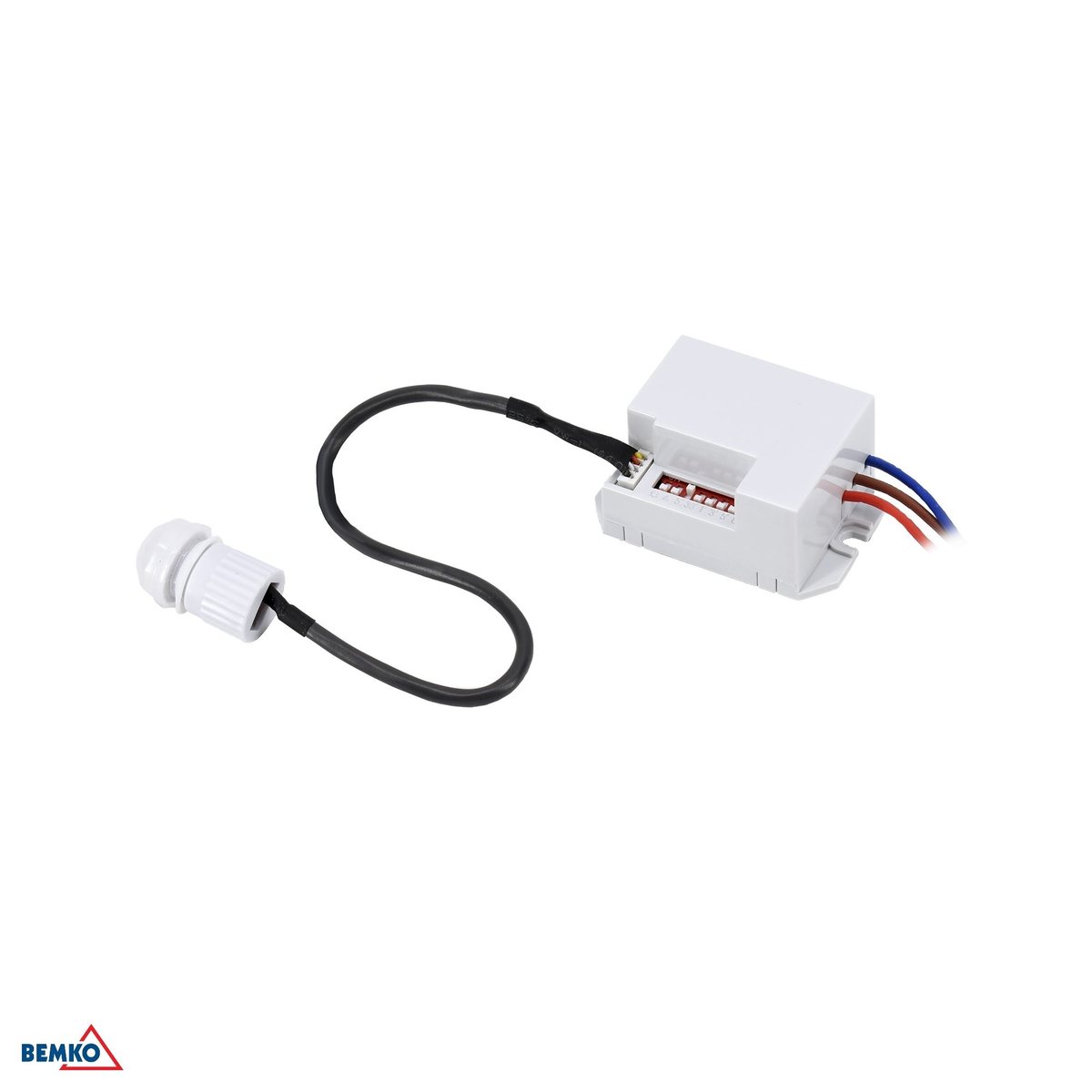

Czujnik ruchu Bemko SES24WH składa się z modułu elektroniki i sondy na przewodzie 23 cm. Moduł chowasz w oprawie albo nad sufitem, a na zewnątrz wyprowadzasz samą sondę — widoczne zostaje niewielkie oko zamiast pełnej obudowy czujnika. Detektor PIR daje pole 120° przy montażu ściennym i 360° przy sufitowym, z zasięgiem odpowiednio 3 i 6 m. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 400 W (800 W dla żarówek). Czas świecenia wybiera się skokowo spośród sześciu wartości: 5 s, 30 s, 1, 3, 5 i 8 minut — to nastawy powtarzalne, w odróżnieniu od pokrętła.
Sonda na przewodzie 23 cm
Elektronika w oprawie, na zewnątrz tylko oko czujnika. Moduł ma 56 × 37 × 26 mm.
Sześć nastaw czasu
5 s, 30 s, 1 min, 3 min, 5 min i 8 min — wybór skokowy, powtarzalny między egzemplarzami.
400 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 800 W z nazwy dotyczy żarówek.
Przełącznik dzień/noc
Próg zmierzchowy przełączany między 10 lux (praca nocna) a 2000 lux (całodobowa).
Jak to działa
Czujnik z sondą — elektronika osobno, oko osobno
Elektronika chowa się, widoczna zostaje sonda

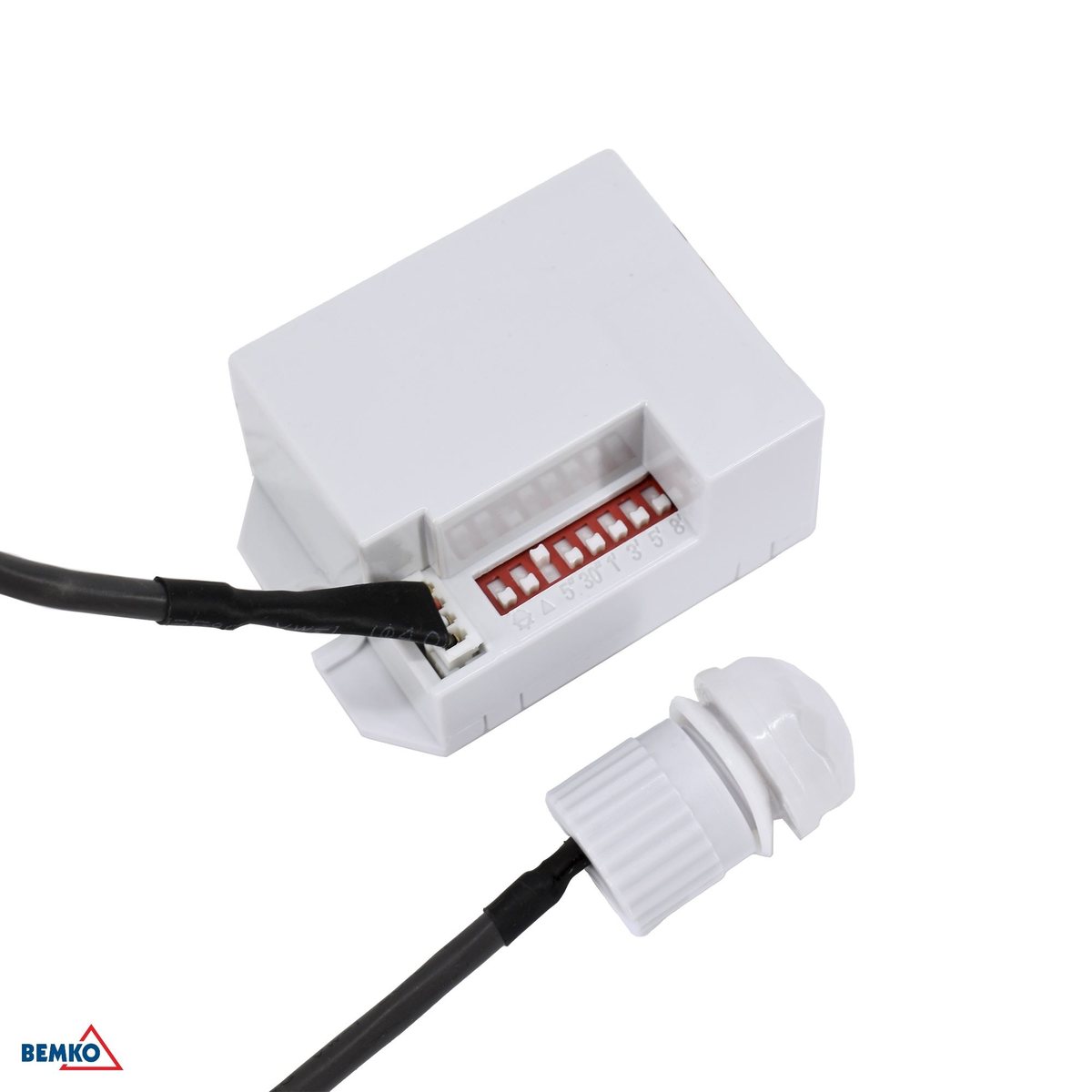

Moduł czujnika montuje się wewnątrz oprawy albo nad sufitem, a na zewnątrz wyprowadza się tylko niewielką sondę na przewodzie. Na widoku zostaje kilkumilimetrowe oko zamiast całej obudowy.
Regulacja przełącznikami, nie pokrętłami
Nastawy wybiera się skokowo — z listy konkretnych wartości. Dwa czujniki ustawione na tę samą pozycję zachowają się identycznie, czego przy pokrętle nie da się zagwarantować.
Przeznaczony do zabudowy w oprawie
To nie jest czujnik do powieszenia na ścianie — konstrukcja zakłada, że moduł znika w oprawie lub w suficie, a instalator wyprowadza sondę w widoczne miejsce.
Nastawy ustawia się raz, przy uruchomieniu
Po zabudowaniu modułu dostęp do przełączników jest utrudniony. Warto ustalić czas i próg zmierzchowy przed zamknięciem oprawy.
Dobór wariantu
Sonda PIR czy sonda mikrofalowa?
Bemko ma dwa czujniki sondowe o tej samej idei montażu, ale zupełnie innej fizyce detekcji. Wybór zależy od tego, czy sonda będzie widziała chronioną przestrzeń wprost, czy przez przegrodę.
Detekcja PIR, zasięg do 6 m
Sonda podczerwieni wymaga bezpośredniej widoczności. Tańszy i odporniejszy na wykrywanie ruchu w sąsiednim pomieszczeniu — sensowny wybór do mebli i małych wnętrz.
Detekcja mikrofalowa, zasięg do 15 m
Fala 5,8 GHz przenika cienkie przegrody i sięga znacznie dalej. Wybór, gdy sonda ma być ukryta za kloszem albo obserwować większą przestrzeń. Zobacz SES75WH z sondą mikrofalową.
Montaż
Co sprawdzić przed montażem
- Moduł 56 × 37 × 26 mm plus sonda na przewodzie 23 cm — zmierz miejsce w oprawie przed zakupem.
- Zasilanie 230 V~ 50 Hz, pobór własny poniżej 0,5 W w pracy i w czuwaniu.
- Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego. Stopień szczelności IP20.
- Zalecana wysokość montażu 1,8–2,5 m przy montażu ściennym, 2,2–4 m przy sufitowym.
- Pole detekcji zależy od miejsca montażu: 120° i 3 m na ścianie, 360° i 6 m na suficie.
- Przełącznik czułości: niska dla małych pomieszczeń, wysoka dla dużych.
- Nastawy wybierane skokowo — powtarzalne między egzemplarzami.
- Zakres temperatury pracy od −20 °C do +40 °C, wilgotność do 93% RH.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie sprawdzi się czujnik z sondą
Oprawy meblowe i podszafkowe
Sonda wyprowadzona pod frontem, elektronika schowana w korpusie mebla.
Sufity podwieszane
Moduł nad płytą, widoczne tylko oko sondy o średnicy kilku milimetrów.
Zabudowa w oprawie oświetleniowej
Producenci opraw stosują ten typ, żeby nie psuć bryły dodatkową obudową.
Miejsca o wysokich wymaganiach estetycznych
Recepcje, showroomy, wnętrza, w których czujnik ma być niewidoczny.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa z tabelą wariantów, instrukcja ze specyfikacją, schematem podłączenia i opisem regulacji oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- PIR (podczerwień), sonda na przewodzie 23 cm
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 800 W (lampy żarowe) / 400 W (lampy energooszczędne i LED)
- Obciążalność LED
- 400 W
- Pole detekcji
- 120° / 360°
- Zasięg detekcji
- 3 m / 6 m max (<24 °C)
- Zalecana wysokość montażu
- 1,8 m ~ 2,5 m (ściana) / 2,2 m ~ 4 m (sufit)
- Czas załączenia
- 5 s, 30 s, 1 min, 3 min, 5 min, 8 min (regulacja skokowa)
- Próg zadziałania
- 10 lux (noc) / 2000 lux (dzień) — przełącznik
- Prędkość wykrywanego ruchu
- 0,6 ~ 1,5 m/s
- Sposób montażu
- sonda montowana w oprawie lub podłożu
- Stopień szczelności
- IP20
- Klasa ochronności
- II
- Temperatura pracy
- -20 ÷ +40 °C
- Wilgotność pracy
- <93%RH
- Pobór mocy
- Pon <0,5 W / Psb <0,5 W
- Kolor
- Biały
- Długość
- 56 mm
- Szerokość
- 37 mm
- Wysokość
- 26 mm
- Gwarancja
- 5 lat
Ustaw czas, czułość i próg zmierzchowy przed zamknięciem oprawy — po zabudowaniu modułu dostęp do przełączników jest utrudniony.
