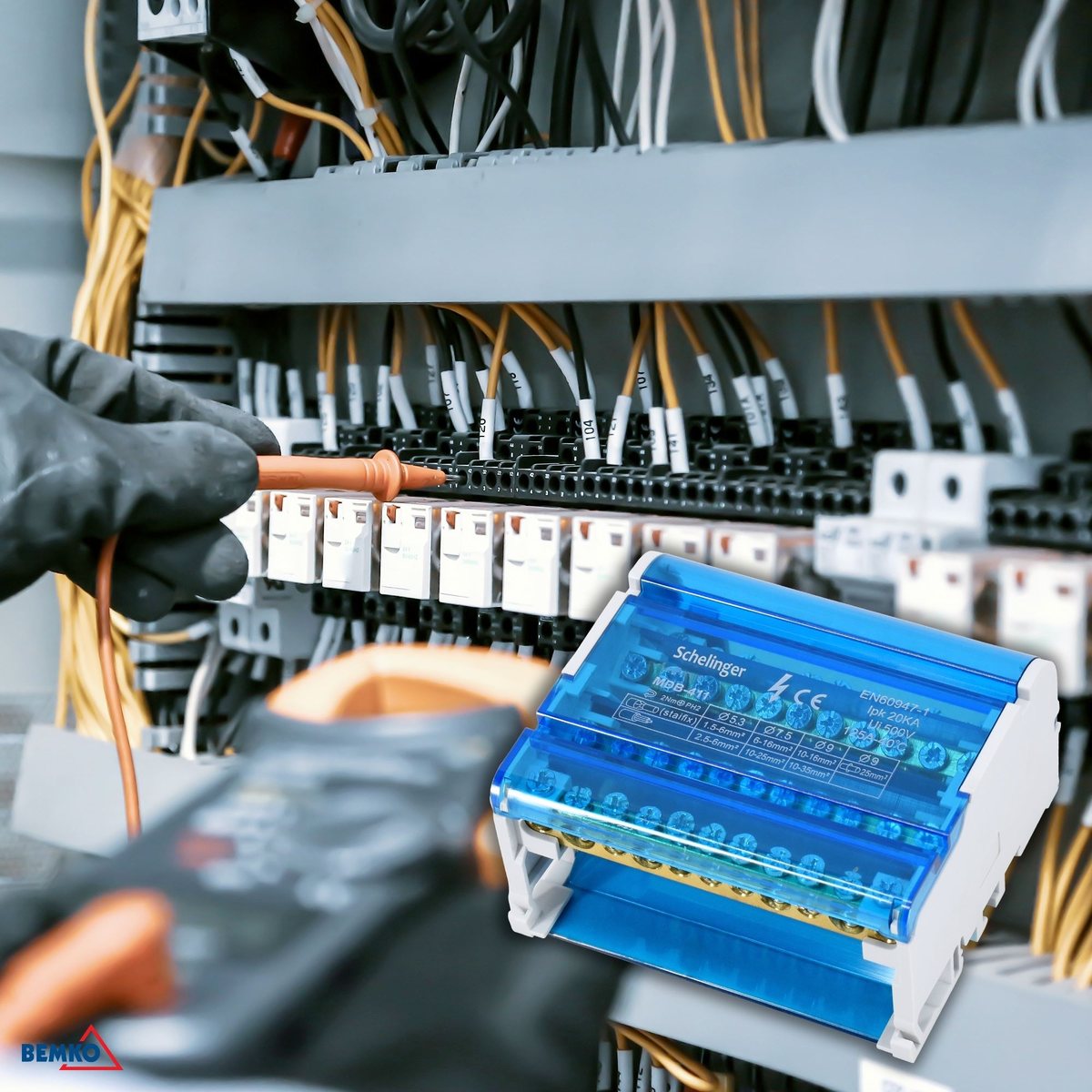

MDB-411 — 4 × 11 zacisków

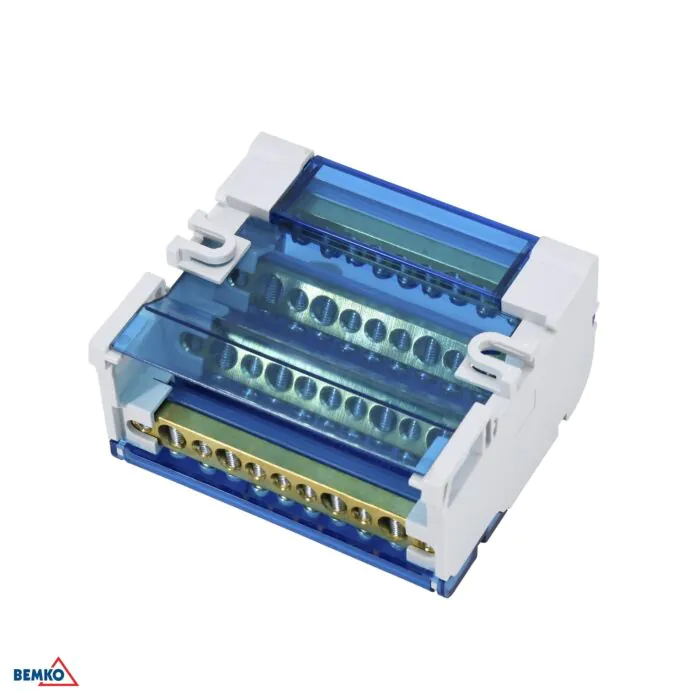

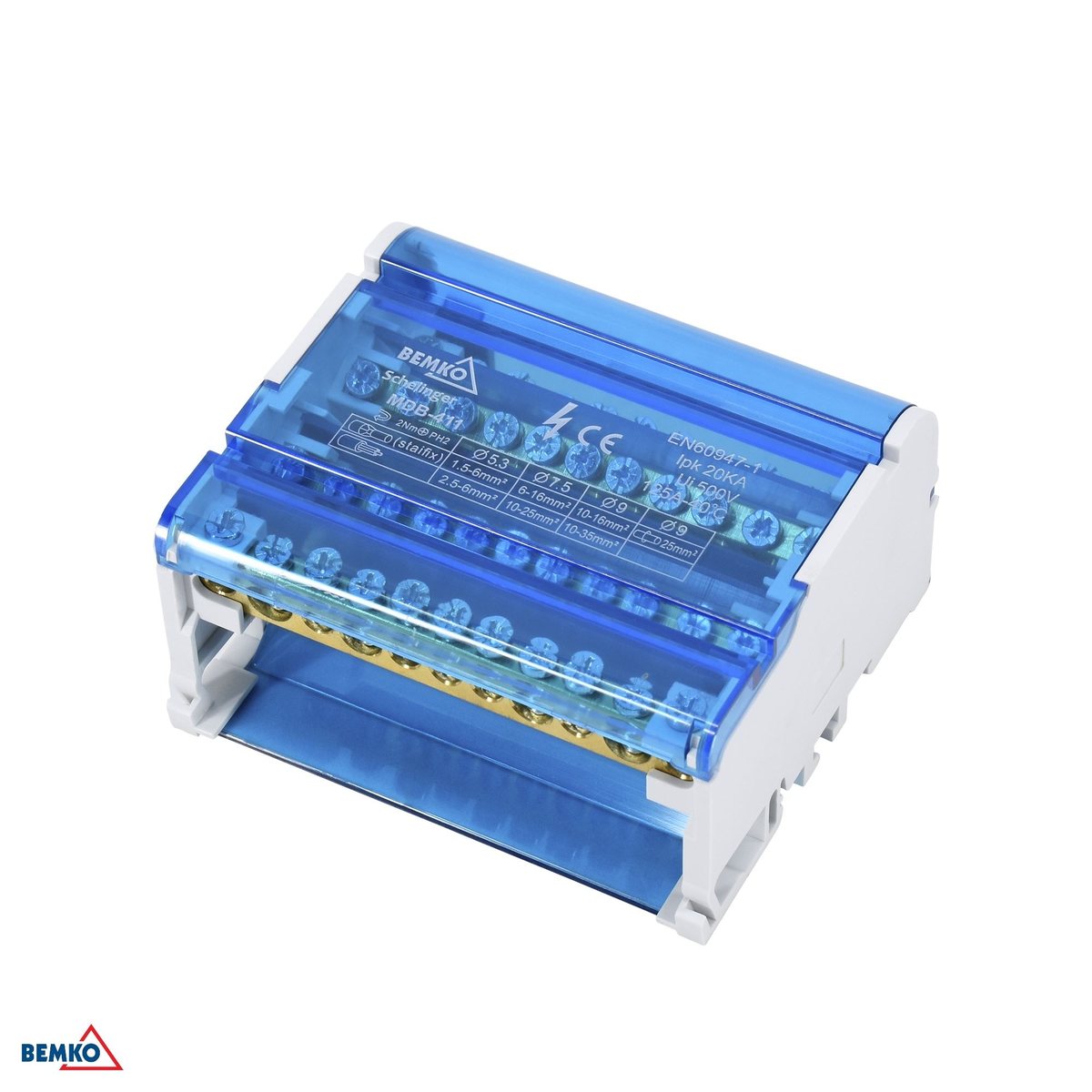

Blok rozdzielczy modułowy na szynę DIN, 44 zacisków, obudowa z poliwęglanu.
4 tory • 44 zacisków • 125 A • 500 V • 20 kA.
Kod producenta: A18-MDB-411 | EAN: 5900280926593
Blok rozdzielczy Schelinger MDB-411 zastępuje rozgałęzienie zrobione na kostkach: 4 tory po 11 zacisków w jednej obudowie, pod wspólną pokrywą, na szynie DIN. Producent podaje dla niego 125 A prądu i — co ważniejsze przy rozdzielnicy głównej — wytrzymywany prąd zwarciowy 20 kA.
4 × 11
44 zaciski rozłożonych na 4 niezależne tory.
125 A
Prąd maksymalny bloku wg karty katalogowej.
20 kA
Szczytowy prąd zwarciowy, jaki blok wytrzymuje bez zniszczenia.
IP20
Osłona zacisków pod pokrywą; wyrób do zabudowy w rozdzielnicy.
Zaciski
Co podłączysz do bloku MDB-411
Rozkład zacisków
4 × 11 (razem 44), a otwory nie są jednakowe: 7 × ø 5,3 + 2 × ø 7,5 + 2 × ø 9 mm. Większe otwory przyjmują przewód zasilający, mniejsze — odpływy.
Jaki przekrój wejdzie w który otwór
ø 5,3 mm: 1,5–6 mm² drut, 2,5–6 mm² z tulejką; ø 7,5 mm: 6–16 mm² drut, 10–25 mm² z tulejką; ø 9 mm: 10–16 mm² drut, 10–35 mm² z tulejką. Zakres zależy od zakończenia żyły: drut wchodzi bezpośrednio, linka wymaga tulejki i wtedy mieści się grubszy przewód.
Mosiądz, nie blacha

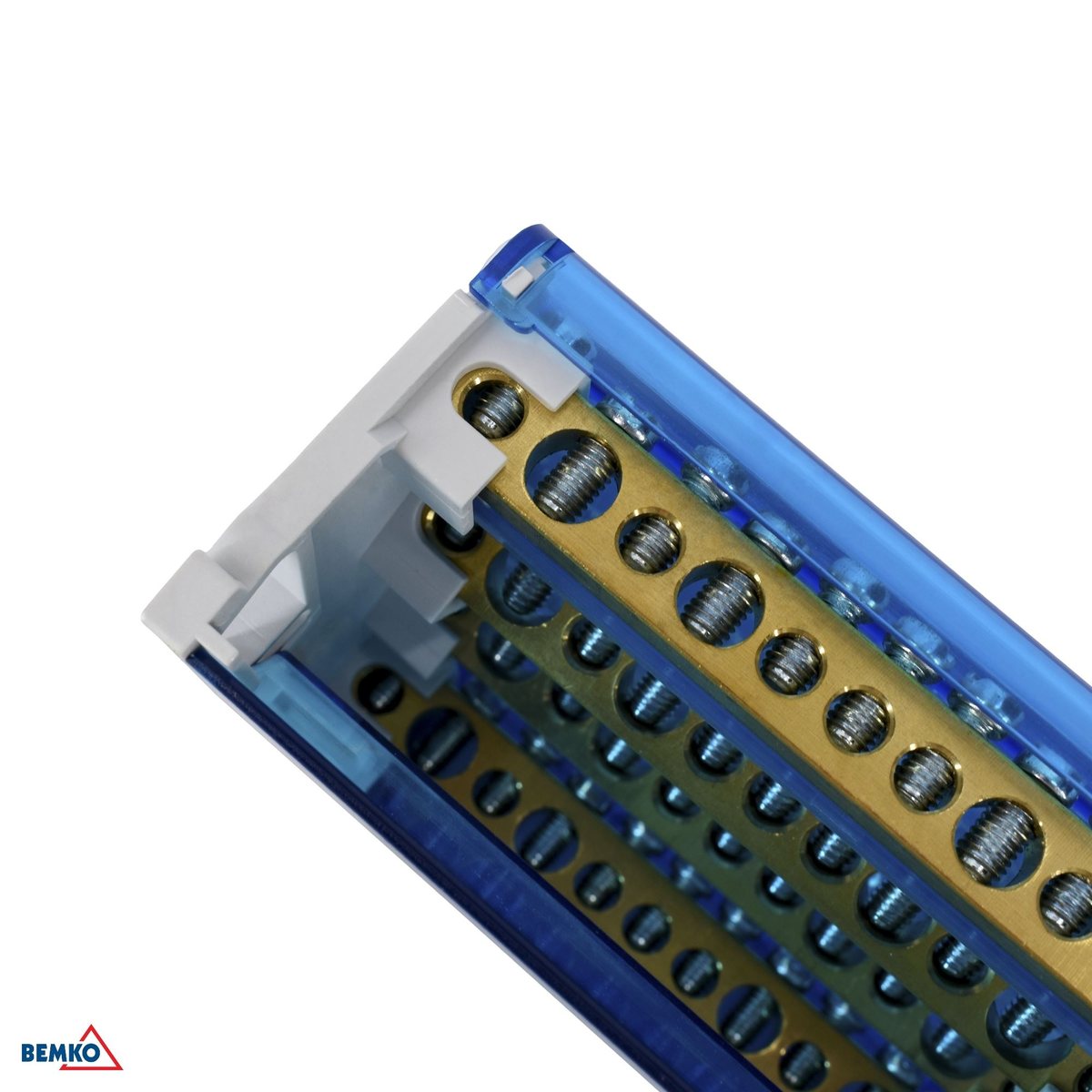

Tory prądowe to mosiężne listwy zaciskowe, a materiał obudowy to poliwęglan. Wkręt dociska żyłę do litego materiału toru.
Zwarcie
Co się dzieje przy zwarciu
Wytrzymałość zwarciowa
20 kA to szczytowy prąd zwarciowy, jaki blok przenosi bez rozerwania toru. W rozdzielnicy głównej to jest ta liczba, którą sprawdza się przy doborze, a nie sam prąd roboczy.
Napięcie znamionowe izolacji
500 V — granica, dla której oceniono izolację obudowy i odstępy między torami.
Normy i deklaracja
Na obudowie: EN 60947-1, EN 60947-7-1. Deklaracja A516/2019 powołuje PN-EN 60947-1:2010 + A1:2011 + A2:2014-12, PN-EN 60947-5-1:2018-02 i dyrektywy 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS).
Czego blok nie robi
Blok rozdzielczy nie zabezpiecza obwodu — nie ma w nim wyzwalacza ani wkładki. Rozdziela potencjał i tyle; zabezpieczenie stoi przed nim.
Montaż
Ile miejsca zajmie w rozdzielnicy
Dwa sposoby mocowania
Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami. Ta druga możliwość ratuje sytuację, gdy szyna jest już zajęta, a w obudowie zostało wolne miejsce na płycie.
Wymiary
Szerokość 100 mm, wysokość 50 mm, głębokość 86 mm. Wersja 4-torowa jest głębsza od siostrzanej, bo tory leżą jeden za drugim.
Stopień ochrony i opakowanie
IP20 — osłona przed dotykiem palcem, bez odporności na wodę i pył. Karton zbiorczy 50 szt., paleta 800 szt.
Dobór wariantu
Który blok Schelinger MDB wybrać
Wszystkie bloki serii mają ten sam prąd, tę samą wytrzymałość zwarciową i tę samą wysokość. Różni je liczba torów i liczba zacisków na torze.
4 × 11
44 zacisków w 4 torach. Szerokość 100 mm.
A18-MDB-207
2 tory zamiast 4 — mniej biegunów i mniejsza głębokość obudowy. Zobacz A18-MDB-207.
A18-MDB-211
2 tory zamiast 4 — mniej biegunów i mniejsza głębokość obudowy. Zobacz A18-MDB-211.
A18-MDB-215
2 tory zamiast 4 — mniej biegunów i mniejsza głębokość obudowy. Zobacz A18-MDB-215.
A18-UJB-080
Jeden gruby przewód na wejściu i kilka cieńszych odpływów — zamiast rozdziału kilku biegunów. Zobacz A18-UJB-080.
A18-UJB-125
Jeden gruby przewód na wejściu i kilka cieńszych odpływów — zamiast rozdziału kilku biegunów. Zobacz A18-UJB-125.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i deklaracja zgodności producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A18-MDB-411
- Marka
- Schelinger
- Ilość torów
- 4
- Ilość zacisków
- 4 × 11 (razem 44)
- Zaciski
- 7 × ø 5,3 + 2 × ø 7,5 + 2 × ø 9 mm
- Przekrój przewodów
- ø 5,3 mm: 1,5–6 mm² drut, 2,5–6 mm² z tulejką; ø 7,5 mm: 6–16 mm² drut, 10–25 mm² z tulejką; ø 9 mm: 10–16 mm² drut, 10–35 mm² z tulejką
- Prąd maksymalny
- 125 A
- Napięcie znamionowe izolacji
- Ui: 500 V
- Wytrzymywany prąd zwarciowy
- Ipk: 20 kA
- Stopień szczelności
- IP20
- Materiał listew zaciskowych
- mosiądz
- Materiał obudowy
- poliwęglan
- Montaż
- Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami
- Szerokość
- 100 mm
- Wysokość
- 50 mm
- Długość
- 86 mm
- Norma (oznaczenie na obudowie)
- EN 60947-1, EN 60947-7-1
- Normy z deklaracji zgodności
- PN-EN 60947-1:2010 + A1:2011 + A2:2014-12, PN-EN 60947-5-1:2018-02
- Deklaracja zgodności UE
- A516/2019
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Karton
- 50
- Paleta
- 800
- EAN
- 5900280926593
Zanim zamówisz: sprawdź przekrój żył — otwory ø 5,3 mm przyjmują najcieńsze przewody, a największe otwory rezerwuje się dla zasilania. Blok nie jest zabezpieczeniem i nie ma w nim żadnego elementu rozłączającego. IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub obudowie zamkniętej.
