Opis

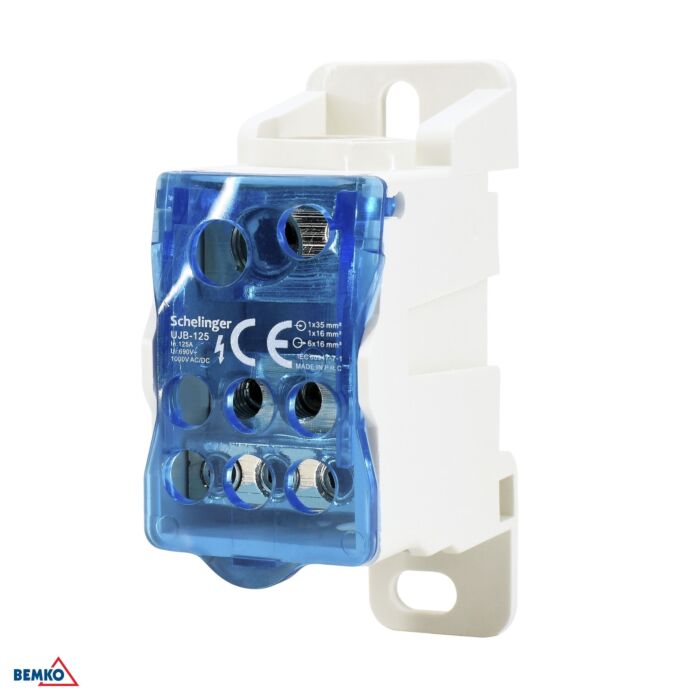

UJB-125 — 8 zacisków
Blok rozdzielczy jednotorowy: jedno wejście, kilka odpływów.
125 A • 690 V • 8 zacisków.
Kod producenta: A18-UJB-125 | EAN: 5900280959416
Blok rozdzielczy Schelinger UJB-125 rozdziela jeden gruby przewód na kilka cieńszych odpływów: wejście 1 × 10–35 mm², 1 × 6–16 mm², wyjścia 6 × 2,5–16 mm². Zamiast mostkowania po zaciskach aparatów rozdział siedzi w jednym elemencie, przystosowanym do 125 A.
Wejście i odpływy
1 × 10–35 mm², 1 × 6–16 mm² na wejściu, 6 × 2,5–16 mm² na wyjściu.
125 A
Prąd maksymalny bloku wg karty katalogowej i nadruku na obudowie.
690 V
Napięcie znamionowe izolacji — wyższe niż w blokach wielotorowych MDB.

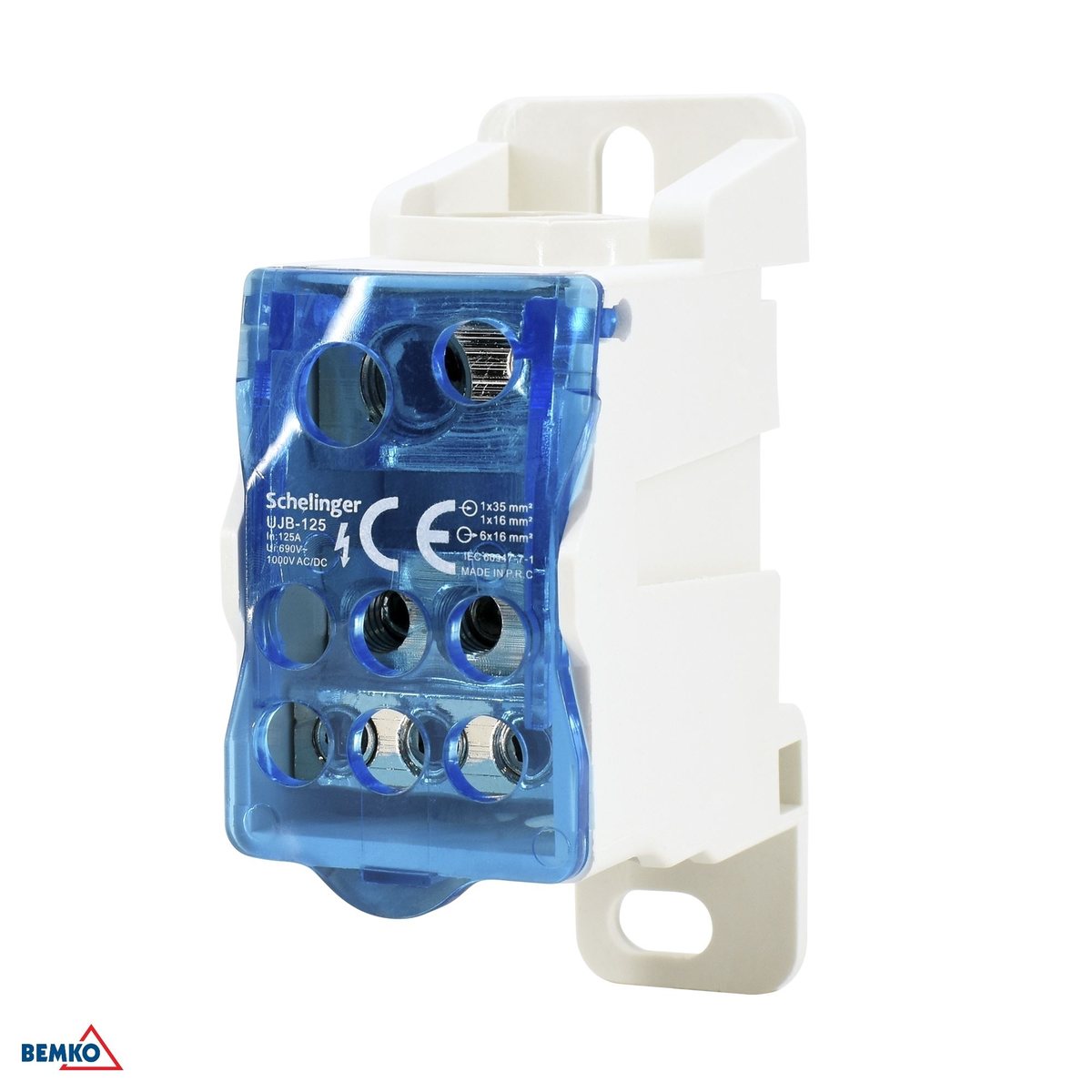

Pokrywa nad zaciskami
Niebieska, przezroczysta, osłania zaciski gwintowe — widać stan połączenia bez rozbierania.
Rozdział
Jak UJB-125 rozdziela obwód
Co wchodzi, co wychodzi
Wejście: 1 × 10–35 mm², 1 × 6–16 mm². Odpływy: 6 × 2,5–16 mm². Razem 8 zacisków — to jest cała pojemność bloku i nie da się jej rozbudować.

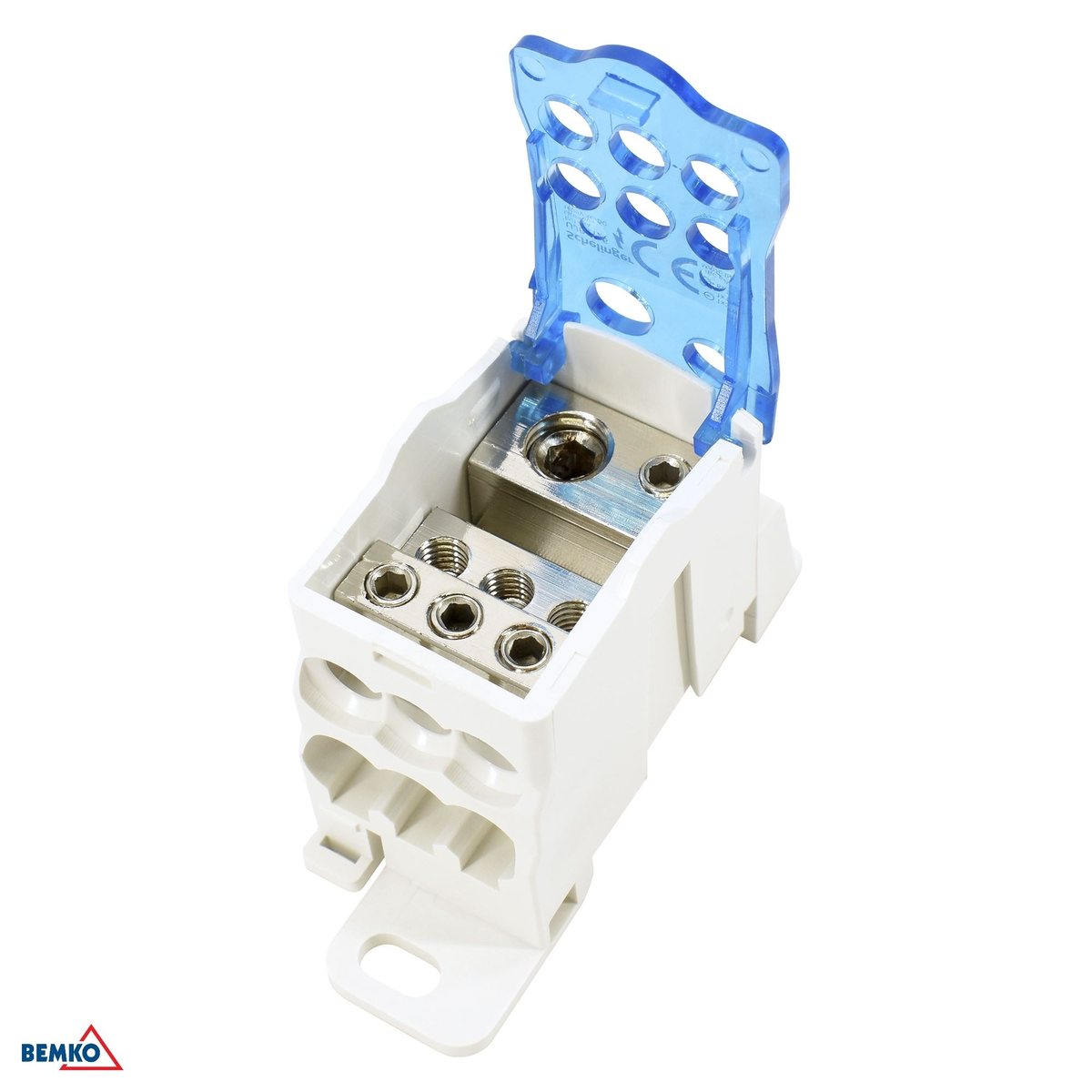

Blok z mosiądzu ocynowanego
Tor prądowy to mosiądz ocynowany, obudowa z poliwęglan. Cynowanie chroni powierzchnię styku przed utlenieniem, co przy dużych przekrojach ma znaczenie dla rezystancji połączenia.
Pokrywa nad zaciskami gwintowymi
Niebieska, przezroczysta, osłania zaciski gwintowe. Przy przeglądzie widać, w które gniazdo wpięty jest przewód, bez zdejmowania osłony.
Parametry
Izolacja, norma, montaż
Napięcie znamionowe izolacji
690 V — wartość wyższa niż w blokach wielotorowych MDB tej samej marki, bo tor jest jeden i odstępy izolacyjne są większe.
Norma i deklaracja
Nadruk na obudowie: IEC 60947-7-1 — norma dla listew zaciskowych do przewodów miedzianych. Deklaracja A516/2019, dyrektywy 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS).
Montaż
Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami. Uchwyt pozwala postawić blok na szynie w rzędzie aparatów albo przykręcić go do płyty montażowej.
Wymiary i opakowanie
30 × 75 × 48 mm. Karton zbiorczy 100 szt.
Dobór wariantu
Schelinger UJB-080 czy UJB-125
Oba bloki mają tę samą budowę i to samo napięcie znamionowe izolacji. Różni je prąd i przekrój przewodu wejściowego.
125 A
Wejście 1 × 10–35 mm², 1 × 6–16 mm², 8 zacisków.
A18-UJB-080
Inny prąd maksymalny i inny przekrój przewodu wejściowego przy tej samej konstrukcji. Zobacz A18-UJB-080.
A18-MDB-207
Rozdział kilku biegunów naraz zamiast jednego toru — bloki serii MDB. Zobacz A18-MDB-207.
A18-MDB-407
Rozdział kilku biegunów naraz zamiast jednego toru — bloki serii MDB. Zobacz A18-MDB-407.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i deklaracja zgodności producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A18-UJB-125
- Marka
- Schelinger
- Ilość zacisków
- 8
- Zaciski wejściowe
- 1 × 10–35 mm², 1 × 6–16 mm²
- Zaciski wyjściowe
- 6 × 2,5–16 mm²
- Prąd maksymalny
- 125 A
- Napięcie znamionowe izolacji
- Ui: 690 V
- Materiał bloku zaciskowego
- mosiądz ocynowany
- Materiał obudowy
- poliwęglan
- Pokrywa
- niebieska, przezroczysta, osłania zaciski gwintowe
- Montaż
- Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami
- Wymiary
- 30 × 75 × 48 mm
- Norma (oznaczenie na obudowie)
- IEC 60947-7-1
- Normy z deklaracji zgodności
- PN-EN 60947-1:2010 + A1:2011 + A2:2014-12, PN-EN 60947-5-1:2018-02
- Deklaracja zgodności UE
- A516/2019
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Karton
- 100
- EAN
- 5900280959416
Zanim zamówisz: przelicz odpływy — blok ma 6 × 2,5–16 mm² i nie da się dołożyć kolejnych. Przewód zasilający musi zmieścić się w gnieździe wejściowym (1 × 10–35 mm², 1 × 6–16 mm²). Blok rozdziela potencjał, nie zabezpiecza obwodu.
