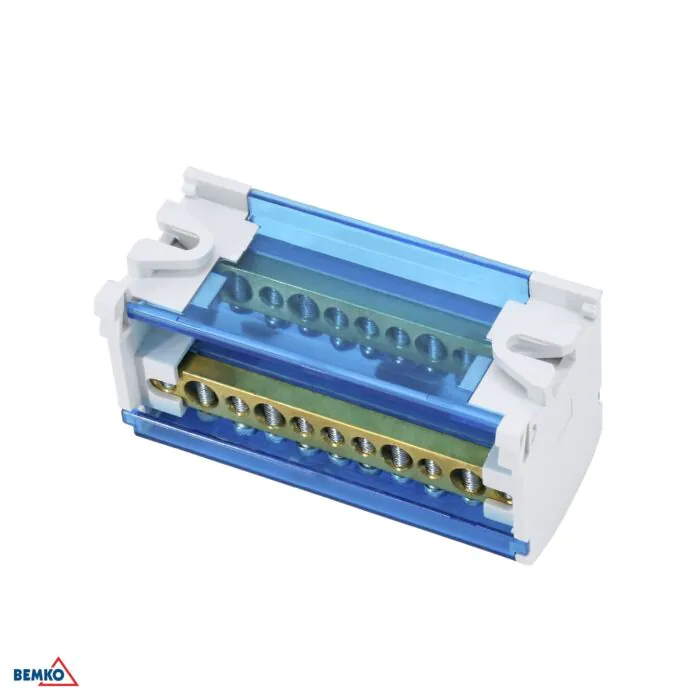

Blok rozdzielczy 2-biegunowy 22 zacisków 2x11 125A 500V niebieski Schelinger A18-MDB-211

Schelinger MDB

MDB-211 — 2 × 11 zacisków

Blok rozdzielczy modułowy na szynę DIN, 22 zacisków, obudowa z poliwęglanu.

2 tory • 22 zacisków • 125 A • 500 V • 20 kA.

Kod producenta: A18-MDB-211  |  EAN: 5900280926562

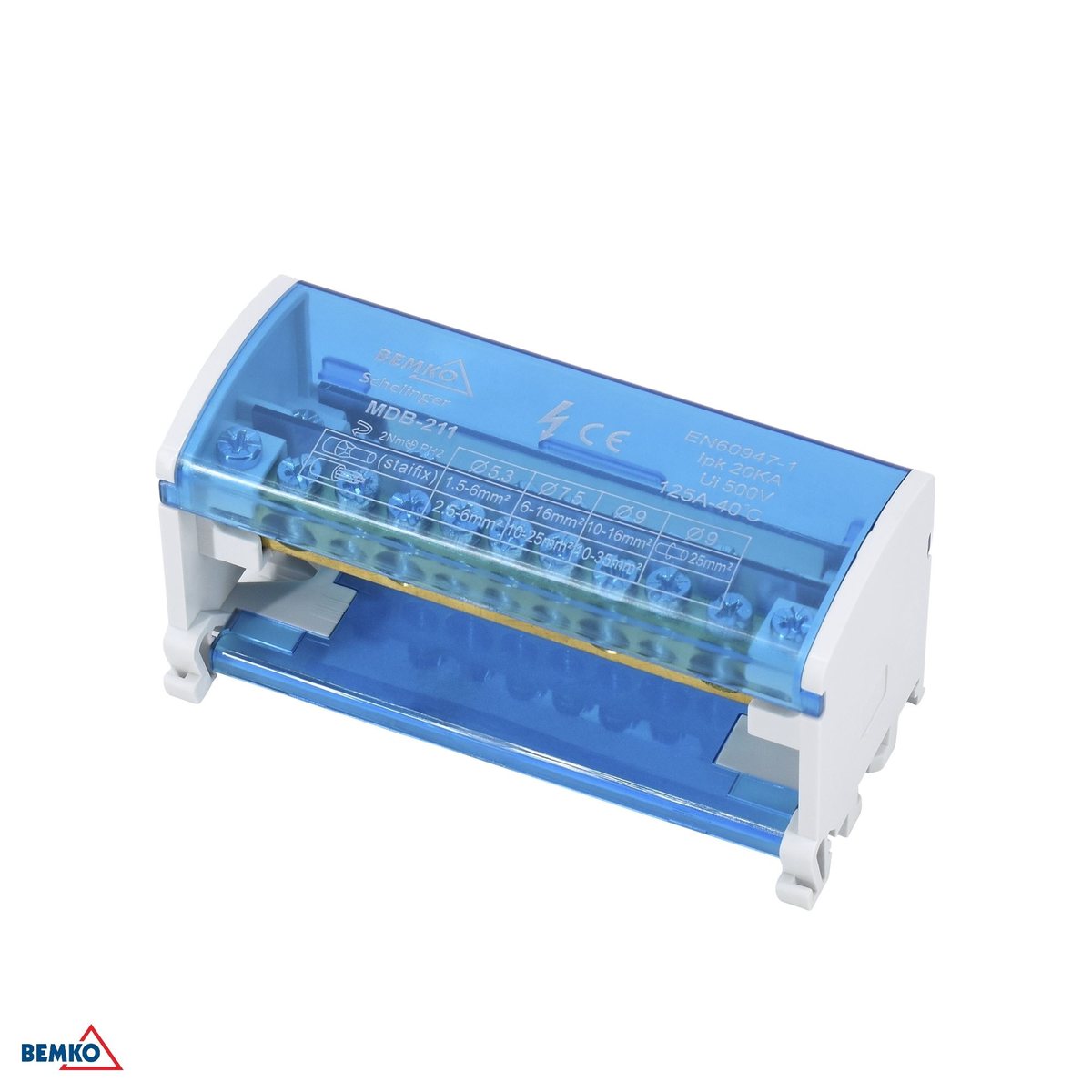

Blok rozdzielczy Schelinger MDB-211 zastępuje rozgałęzienie zrobione na kostkach: 2 tory po 11 zacisków w jednej obudowie, pod wspólną pokrywą, na szynie DIN. Producent podaje dla niego 125 A prądu i — co ważniejsze przy rozdzielnicy głównej — wytrzymywany prąd zwarciowy 20 kA.

Zaciski

Co podłączysz do bloku MDB-211

Rozkład zacisków

2 × 11 (razem 22), a otwory nie są jednakowe: 7 × ø 5,3 + 2 × ø 7,5 + 2 × ø 9 mm. Większe otwory przyjmują przewód zasilający, mniejsze — odpływy.

Jaki przekrój wejdzie w który otwór

ø 5,3 mm: 1,5–6 mm² drut, 2,5–6 mm² z tulejką; ø 7,5 mm: 6–16 mm² drut, 10–25 mm² z tulejką; ø 9 mm: 10–16 mm² drut, 10–35 mm² z tulejką. Zakres zależy od zakończenia żyły: drut wchodzi bezpośrednio, linka wymaga tulejki i wtedy mieści się grubszy przewód.

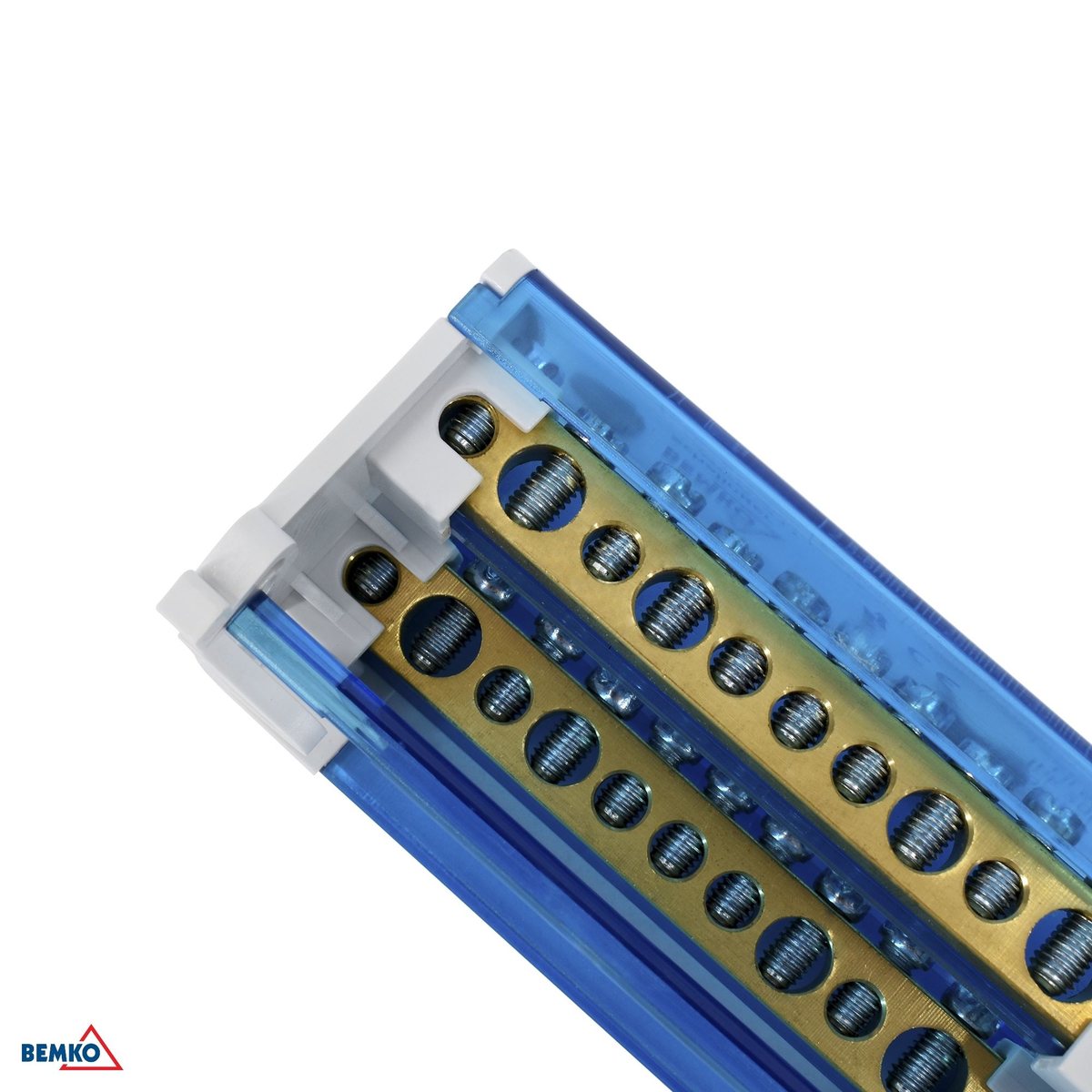

Mosiądz, nie blacha

Tory prądowe to mosiężne listwy zaciskowe, a materiał obudowy to poliwęglan. Wkręt dociska żyłę do litego materiału toru.

Zwarcie

Co się dzieje przy zwarciu

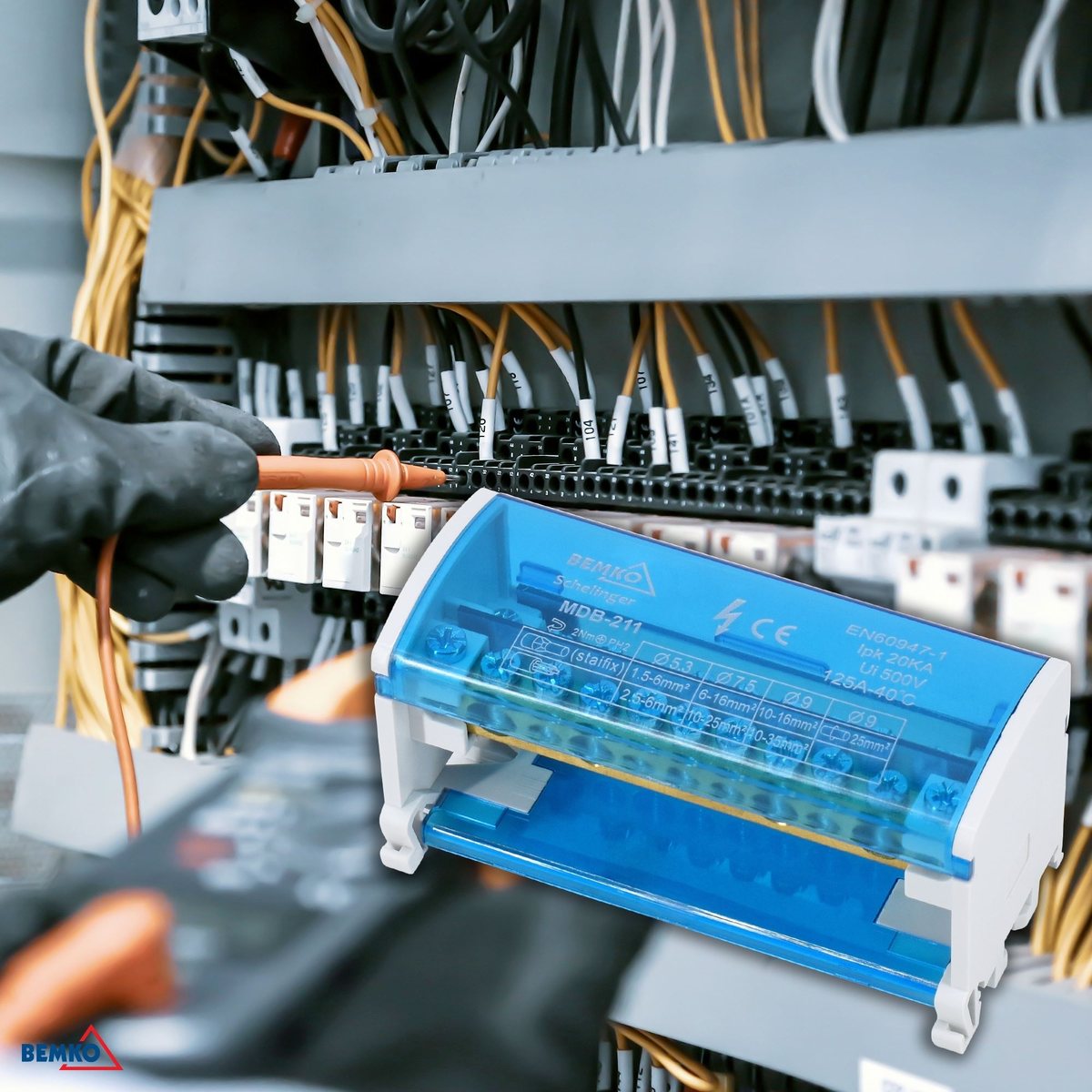

Montaż

Ile miejsca zajmie w rozdzielnicy

Dwa sposoby mocowania

Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami. Ta druga możliwość ratuje sytuację, gdy szyna jest już zajęta, a w obudowie zostało wolne miejsce na płycie.

Wymiary

Szerokość 100 mm, wysokość 50 mm, głębokość 44 mm. Wersja 2-torowa jest płytsza od siostrzanej, bo tory leżą jeden za drugim.

Stopień ochrony i opakowanie

IP20 — osłona przed dotykiem palcem, bez odporności na wodę i pył. Karton zbiorczy 100 szt., paleta 1600 szt.

Dobór wariantu

Który blok Schelinger MDB wybrać

Wszystkie bloki serii mają ten sam prąd, tę samą wytrzymałość zwarciową i tę samą wysokość. Różni je liczba torów i liczba zacisków na torze.

Do pobrania

Dokumentacja do odbioru instalacji

Karta katalogowa i deklaracja zgodności producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.

• Karta katalogowa serii (PDF)
• Karta z katalogu 2024 (PDF)
• Deklaracja zgodności UE (PDF)

Specyfikacja

Dane techniczne

Kod producenta

A18-MDB-211

Marka

Schelinger

Ilość torów

2

Ilość zacisków

2 × 11 (razem 22)

Zaciski

7 × ø 5,3 + 2 × ø 7,5 + 2 × ø 9 mm

Przekrój przewodów

ø 5,3 mm: 1,5–6 mm² drut, 2,5–6 mm² z tulejką; ø 7,5 mm: 6–16 mm² drut, 10–25 mm² z tulejką; ø 9 mm: 10–16 mm² drut, 10–35 mm² z tulejką

Prąd maksymalny

125 A

Napięcie znamionowe izolacji

Ui: 500 V

Wytrzymywany prąd zwarciowy

Ipk: 20 kA

Stopień szczelności

IP20

Materiał listew zaciskowych

mosiądz

Materiał obudowy

poliwęglan

Montaż

Szyna DIN/TH/THS 35 mm lub przykręcenie śrubami

Szerokość

100 mm

Wysokość

50 mm

Długość

44 mm

Norma (oznaczenie na obudowie)

EN 60947-1, EN 60947-7-1

Normy z deklaracji zgodności

PN-EN 60947-1:2010 + A1:2011 + A2:2014-12, PN-EN 60947-5-1:2018-02

Deklaracja zgodności UE

A516/2019

Dyrektywy

2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)

Karton

100

Paleta

1600

EAN

5900280926562

Zanim zamówisz: sprawdź przekrój żył — otwory ø 5,3 mm przyjmują najcieńsze przewody, a największe otwory rezerwuje się dla zasilania. Blok nie jest zabezpieczeniem i nie ma w nim żadnego elementu rozłączającego. IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub obudowie zamkniętej.
