CZF-310
Czujnik zaniku fazy CZF-310
Czujnik zaniku fazy do ochrony silników trójfazowych
CZF-310 to jednofazowy modułowy przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie wykrywa zanik napięcia w co najmniej jednej fazie oraz asymetrię napięć między fazami, ograniczając ryzyko uszkodzenia napędu, przestojów i kosztownych awarii w instalacjach automatyki przemysłowej, budynkowej oraz technicznej. Stały próg zadziałania asymetrii napięciowej 55 V oraz histereza 5 V zapewniają przewidywalną pracę układu, a opóźnienie wyłączenia 4 s pomaga uniknąć przypadkowego odłączenia silnika przy chwilowych spadkach napięcia. CZF-310 może sterować obwodem cewki stycznika, blokując uruchomienie silnika przy nieprawidłowych parametrach zasilania. Zielone diody LED dla faz ułatwiają bieżącą kontrolę zasilania i szybką diagnostykę stanu instalacji. Kompaktowa obudowa o szerokości 1 modułu, montaż na szynie DIN TH-35 oraz zaciski śrubowe 2,5 mm² pozwalają łatwo zintegrować urządzenie z rozdzielnicą. Produkt sprawdzi się tam, gdzie wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych oraz czujniki napięcia fazowego. Urządzenie nie realizuje funkcji kontrola kolejności faz, dlatego w aplikacjach wymagających tej funkcji należy dobrać odpowiedni przekaźnik kontroli faz.

Dlaczego warto wybrać CZF-310?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Próg asymetrii 55 V

Histereza powrotu 5 V

Opóźnienie wyłączenia 4 s

Styk przekaźnikowy separowany1 × NO/NC

Obciążenie przekaźnika 10 A

Montaż na szynie DIN TH-35

Szerokość 1 moduł 18 mm
CZF-310 odłącza układ sterowania silnikiem przy zaniku napięcia w dowolnej fazie lub przy przekroczeniu dopuszczalnej asymetrii napięć. Dzięki temu pomaga chronić napędy trójfazowe przed przeciążeniem, nierówną pracą i uszkodzeniem wynikającym z nieprawidłowego zasilania.
Opóźnienie wyłączenia 4 s ogranicza ryzyko niepotrzebnych zatrzymań przy krótkotrwałych zakłóceniach sieci. To ważne w aplikacjach przemysłowych i technicznych, gdzie stabilność pracy urządzeń wykonawczych ma bezpośredni wpływ na ciągłość procesu.
Trzy zielone diody LED wskazują stan zasilania poszczególnych faz, co ułatwia identyfikację zaniku napięcia lub nieprawidłowości. Widoczna sygnalizacja pozwala szybciej reagować serwisowi i skraca czas diagnostyki w rozdzielnicy.




Do sieci trójfazowej
Przeznaczony do pracy w instalacjach 3 × 400 V + N.

Automatyczny powrót
Ponowne załączenie następuje po ustąpieniu nieprawidłowości napięciowej.

Niski pobór mocy
Pobór mocy wynosi 0,8 W według danych technicznych.

Poznaj inne zalety CZF-310
Urządzenie ma kompaktową obudowę o szerokości jednego modułu, przystosowaną do zabudowy w rozdzielnicach elektrycznych.
Widoczny zaczep montażowy umożliwia instalację czujnika na standardowej szynie montażowej TH35 w szafie lub rozdzielnicy.
Na froncie obudowy znajdują się zaciski śrubowe do podłączenia przewodów zasilających oraz obwodu przekaźnikowego.
Na panelu przednim umieszczono zielone diody LED sygnalizujące obecność prawidłowego zasilania w obwodach poszczególnych faz.
Front urządzenia zawiera czytelne oznaczenia zacisków oraz faz, ułatwiające podłączenie i kontrolę poprawności instalacji.
Materiały dodatkowe
Obejrzyj na YouTubePrzekaźniki kontroli faz CKF-318, CZF-BT , przekaźnik napięciowy CP-710-zasada pracy na przykładach. — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubeVideo Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubeVideo Poradnik Praktyka Elektryka - CP 710 - przekaźnik napięciowy — Zobacz także nasze inne urządzenie

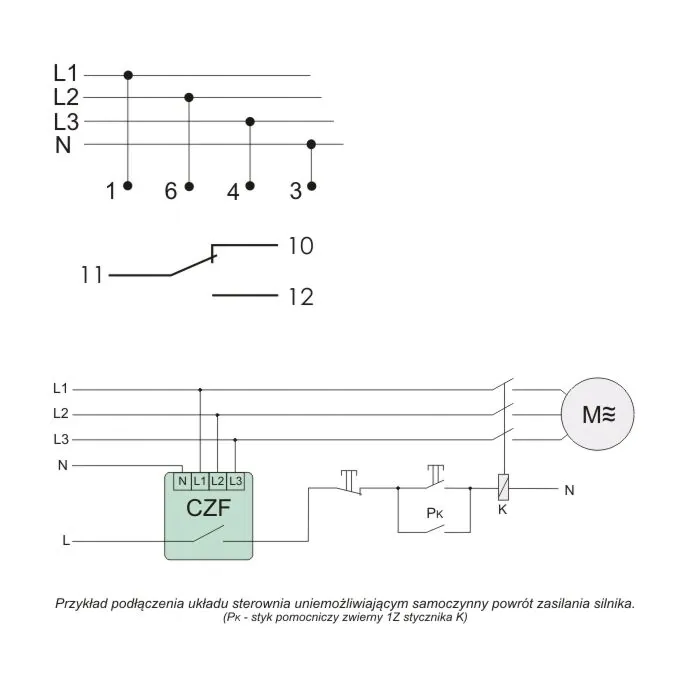

Schematy
Parametry Techniczne
- Z odłączalnymi zaciskami
- Nie
- Wymagane zewnętrzne źródło zasilania
- Tak
- Kontrola kolejności faz
- Nie
- Detekcja zaniku fazy
- Tak
- Funkcja kontroli podnapięciowej
- Tak
- Funkcja kontroli nadnapięciowej
- Nie
- Kontrola asymetrii faz
- Tak
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania
- 1 s
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
- 1 s
- Liczba styków przełącznych
- 1
- Rodzaj połączenia elektrycznego
- Połączenie śrubowe
- Napięcie zasilające dla AC 50 Hz
- 150-280 V
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania
- 4 s
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
- 4 s
- Liczba styków rozwiernych
- 0
- Liczba styków zwiernych
- 0
- Napięcie pracy dla AC 50 Hz
- 150-280 V
- Znamionowy prąd załączania
- 10 A
- Rodzaj napięcia zasilającego
- AC
- Rodzaj napięcia zasilania
- AC
