Bezpiecznik topikowy szybki czy zwłoczny? Czyli jak dobrać odpowiednią wkładkę topikową do obciążenia

Wkładki topikowe to jedne z najprostszych, a jednocześnie najbardziej niezawodnych zabezpieczeń stosowanych w instalacjach elektrycznych. Ich podstawowym zadaniem jest przerwanie obwodu w przypadku przekroczenia dopuszczalnego prądu, chroniąc tym samym przewody, urządzenia i instalacje przed uszkodzeniem.

Jednak dobór odpowiedniej wkładki to nie tylko kwestia wyboru właściwej wartości prądowej. Bardzo istotny jest rodzaj działania bezpiecznika - szybki lub zwłoczny oraz dopasowanie go do charakteru obciążenia. Właśnie od tego zależy, czy zabezpieczenie zadziała prawidłowo w krytycznej sytuacji, a jednocześnie nie będzie wyłączać instalacji bez potrzeby.

Podstawową cechą odróżniającą bezpieczniki szybkie od zwłocznych jest czas reakcji na przeciążenie lub zwarcie. Oba typy działają na tej samej zasadzie - topik (drut lub taśma wypełniona piaskiem kwarcowym) nagrzewa się pod wpływem przepływającego prądu, a po przekroczeniu określonej wartości topi się i przerywa obwód. Różnica polega na tym, jak szybko dochodzi do stopienia topika przy nadmiarowym prądzie.

• Bezpiecznik topikowy szybki (oznaczany symbolem gF lub w niektórych systemach FF) reaguje natychmiast na nawet niewielkie przekroczenie prądu znamionowego. Dzięki temu skutecznie chroni bardzo wrażliwe urządzenia, ale może też zadziałać zbyt wcześnie w obwodach, gdzie występują krótkotrwałe, niegroźne skoki prądu.

• Bezpiecznik topikowy zwłoczny (oznaczenie gG dla zabezpieczeń ogólnych lub aM dla silnikowych) jest przystosowany do tego, aby wytrzymać chwilowe przeciążenia – np. rozruch silnika elektrycznego i zadziałać dopiero wtedy, gdy przeciążenie utrzymuje się przez określony czas lub jest bardzo duże.

Podsumowując, bezpiecznik szybki reaguje natychmiast, a bezpiecznik zwłoczny czeka, czy przeciążenie nie jest tylko chwilowe. Więcej o samych bezpiecznikach topikowych pisaliśmy tutaj.

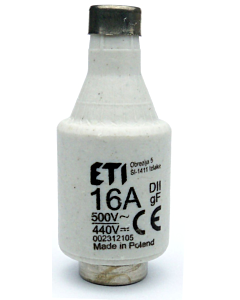

Bezpiecznik topikowy szybki (oznaczenie gF) reaguje błyskawicznie na nawet niewielki wzrost prądu ponad wartość znamionową.

• Stosowany jest głównie tam, gdzie ochrona dotyczy czułych odbiorników, wrażliwych na nawet krótkotrwałe przeciążenia, np. w urządzeniach elektronicznych, sterownikach PLC, zasilaczach czy przetwornicach.

• W praktyce oznacza to, że już niewielki impuls prądowy wywoła stopienie topika i przerwanie obwodu.

• Dzięki temu zabezpieczane urządzenia nie są narażone na uszkodzenia wynikające z nagłych zmian obciążenia.

Przykładowe zastosowania:

• Elektronika precyzyjna i urządzenia pomiarowe,

• Układy zasilania o niskiej tolerancji na przeciążenia,

• Sprzęt medyczny i laboratoryjny.

Bezpiecznik topikowy zwłoczny (oznaczenie gG lub aM) jest odporny na krótkotrwałe przeciążenia, dzięki czemu doskonale sprawdza się w obwodach, w których występują wysokie prądy rozruchowe.

• Typowym przykładem jest silnik elektryczny, który w momencie startu pobiera prąd kilkukrotnie wyższy od znamionowego.

• Bezpieczniki zwłoczne tolerują takie chwilowe skoki prądu, nie przerywając obwodu, co zapobiega niepotrzebnym wyłączeniom.

Najczęstsze zastosowania:

• Obwody silnikowe i transformatorowe,

• Instalacje przemysłowe z dużą ilością urządzeń indukcyjnych,

• Sprężarki, pompy, wentylatory.

Przykład: Bezpiecznik topikowy 25A zwłoczny w obwodzie zasilającym pompę głębinową pozwoli na jej bezproblemowy rozruch, jednocześnie chroniąc przewody przed skutkami zwarcia.

Dobór odpowiedniego bezpiecznika to proces, w którym należy uwzględnić kilka czynników:

1. Charakter obciążenia. Dla urządzeń elektronicznych wybierz bezpieczniki szybkie (gF), a dla silników, transformatorów  lepiej sprawdzą się bezpieczniki zwłoczne (gG, aM).

2. Dobór bezpiecznika do mocy. Wartość znamionowa bezpiecznika powinna być dostosowana do maksymalnego prądu obciążenia, z uwzględnieniem dopuszczalnego zapasu, aby uniknąć niepotrzebnych wyłączeń. Podstawą doboru jest wyznaczenie prądu roboczego odbiornika ze wzoru P = U x I i dodanie marginesu bezpieczeństwa (ok. 20–30%)

3. Jak dobierać zabezpieczenia elektryczne do przewodów. Prąd znamionowy wkładki nie może przekraczać obciążalności długotrwałej przewodu, aby uniknąć jego przegrzewania.

4. Uwzględnienie warunków środowiskowych. Temperatura otoczenia, rodzaj obudowy czy wentylacja mogą wpływać na dobór wartości wkładki.

Przykłady zastosowań konkretnych typów:

• 6A, 10A, 16A – oświetlenie, gniazda ogólnego użytku.

• 20A, 25A, 32A – AGD, klimatyzatory, mniejsze silniki.

• 35A, 40A, 50A, 63A – duże silniki, urządzenia przemysłowe.

• zwłoczny 16A - pompa głębinowa 2,2kW

• szybki 4A - zasilacz serwera 500W

• zwłoczny 32A - spawarka inwertorowa

• szybki 6A - oświetlenie LED biurowe.

Dobór odpowiedniej wkładki topikowej to nie tylko kwestia dopasowania prądu znamionowego, ale także zrozumienia sposobu, w jaki bezpiecznik ma chronić instalację lub urządzenie. Wkładka jest elementem jednorazowym - po zadziałaniu należy ją wymienić. Dlatego tak ważne jest, aby dobrać ją w sposób, który minimalizuje ryzyko niepotrzebnych wyłączeń, a jednocześnie zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Przy wyborze należy uwzględnić zarówno parametry elektryczne, jak i mechaniczne, a także warunki eksploatacji. Warto pamiętać, że źle dobrany bezpiecznik może nie zadziałać w krytycznym momencie lub przeciwnie, wyłączać obwód zbyt często, powodując przestoje i dodatkowe koszty.

Najważniejsze aspekty, które należy wziąć pod uwagę:

• Rodzaj działania – szybka (gF) czy zwłoczna (gG, T) w zależności od charakteru obciążenia i dopuszczalnych czasów reakcji.

• Prąd znamionowy – dopasowany do mocy odbiornika i przekroju przewodów, z marginesem bezpieczeństwa 20–30%.

• Napięcie znamionowe – zgodne z parametrami instalacji (np. 230V AC, 400V AC, 12V DC).

• Charakterystyka czasowo-prądowa – określająca zachowanie bezpiecznika przy różnych przeciążeniach; powinna odpowiadać wymaganiom ochrony urządzenia. Więcej o charakterystykach i typach wkładek przeczytasz tutaj.

• Wymiary i standard – zgodność z oprawą lub podstawą (np. D0, DII, DIII, cylindryczne CH). Jeśli chcesz dowiedzieć się więcej o rozmiarach wkładek, zajrzyj tutaj.

• Warunki pracy – temperatura otoczenia, częstotliwość załączeń, obecność przepięć lub drgań.

• Jakość wykonania i certyfikaty – zgodność z normami PN-EN 60269, IEC 60269, oznaczenia CE i ewentualne dopuszczenia branżowe.

• Łatwość wymiany i dostępność – możliwość szybkiego zakupu zamienników w razie awarii.

Wybór między bezpiecznikiem topikowym szybkim a zwłocznym powinien zawsze wynikać z analizy charakteru obciążenia, prądu znamionowego oraz wymagań instalacji. Szybkie lepiej chronią wrażliwe elementy elektroniczne, zwłoczne sprawdzają się przy urządzeniach z dużym prądem rozruchowym. Dobrze dobrany bezpiecznik zapewni ochronę instalacji i urządzeń, unikając niepotrzebnych wyłączeń i ryzyka uszkodzeń. Warto też pamiętać, że dobór obejmuje nie tylko wkładkę, ale również odpowiednią oprawę, podstawę czy gniazdo bezpiecznikowe.
