Bezpieczniki są jednym z najstarszych i najprostszych sposobów zabezpieczania instalacji elektrycznej. Wciąż powszechnie wykorzystywane, szczególnie w starszych budynkach, ale również w nowoczesnych systemach licznikowych i przemysłowych. W tym artykule wyjaśniamy, jak działa bezpiecznik topikowy, jaka jest budowa bezpiecznika, kiedy się go stosuje i jakie ma zalety w codziennym użytkowaniu.

Bezpiecznik topikowy to rodzaj zabezpieczenia elektrycznego, którego zadaniem jest przerwanie obwodu w chwili, gdy przepływający prąd przekroczy dopuszczalny poziom. Wewnątrz bezpiecznika znajduje się cienki przewodnik (nazywany potocznie topikiem elektrycznym), który topi się w wyniku przeciążenia lub zwarcia, powodując przerwanie obwodu i odcięcie zasilania.

Tego typu zabezpieczenie topikowe jest jednorazowe – po zadziałaniu bezpiecznik trzeba wymienić. Choć może wydawać się to wadą, w praktyce zapewnia to wysoką skuteczność działania, prostą diagnostykę oraz niskie koszty eksploatacji.

Zasada działania bezpiecznika jest bardzo prosta: gdy prąd w obwodzie przekroczy wartość graniczną, przewodnik (topik) nagrzewa się i topi, przerywając tym samym przepływ prądu. Wartość prądu, przy której dochodzi do przepalenia topika, nazywana jest prądem zadziałania bezpiecznika. W praktyce dostępne są tabele, w których dokładnie określa się czas zadziałania w zależności od wartości prądu – tzw. charakterystyki bezpieczników topikowych.

Wypełnienie wkładki (np. piasek kwarcowy) tłumi łuk elektryczny i zabezpiecza obudowę przed uszkodzeniem. Dzięki temu topikowe bezpieczniki działają niezawodnie nawet w przypadku bardzo dużych przeciążeń.

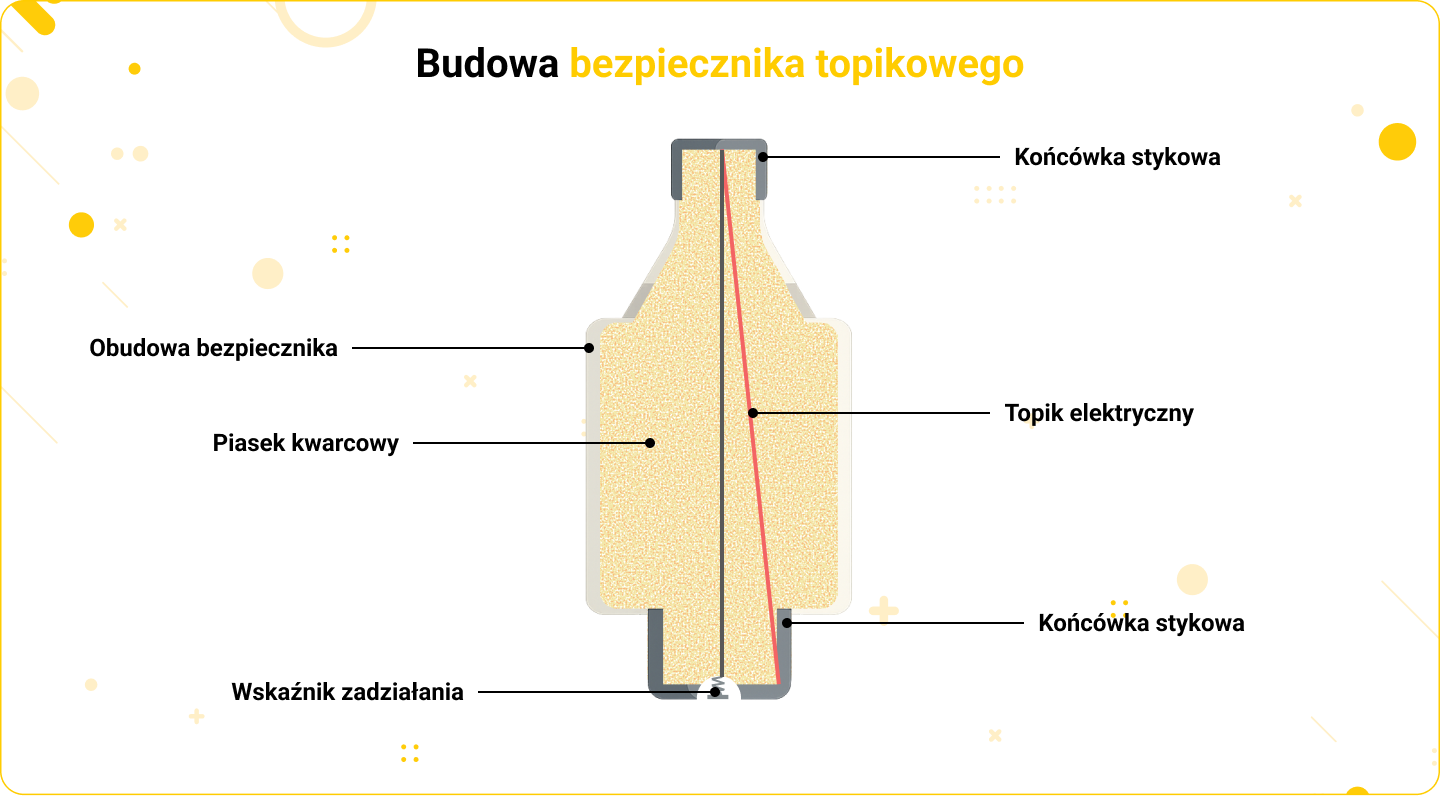

Budowa bezpiecznika topikowego opiera się na kilku podstawowych elementach:

• Obudowa bezpiecznika topikowego wykonana jest z ceramiki lub tworzywa odpornego na temperaturę i uszkodzenia mechaniczne. Zapewnia izolację i bezpieczeństwo użytkowania.
• Topik elektryczny to cienki przewodnik z miedzi lub stopów metali, który topi się przy określonym prądzie.
• Wewnątrz wkładki znajduje się także piasek kwarcowy, który tłumi łuk elektryczny i zwiększa skuteczność działania.
• Końcówki stykowe umożliwiają osadzenie wkładki w podstawie bezpiecznikowej.

Niektóre modele posiadają również wskaźnik zadziałania, który pokazuje, że bezpiecznik jest już przepalony.

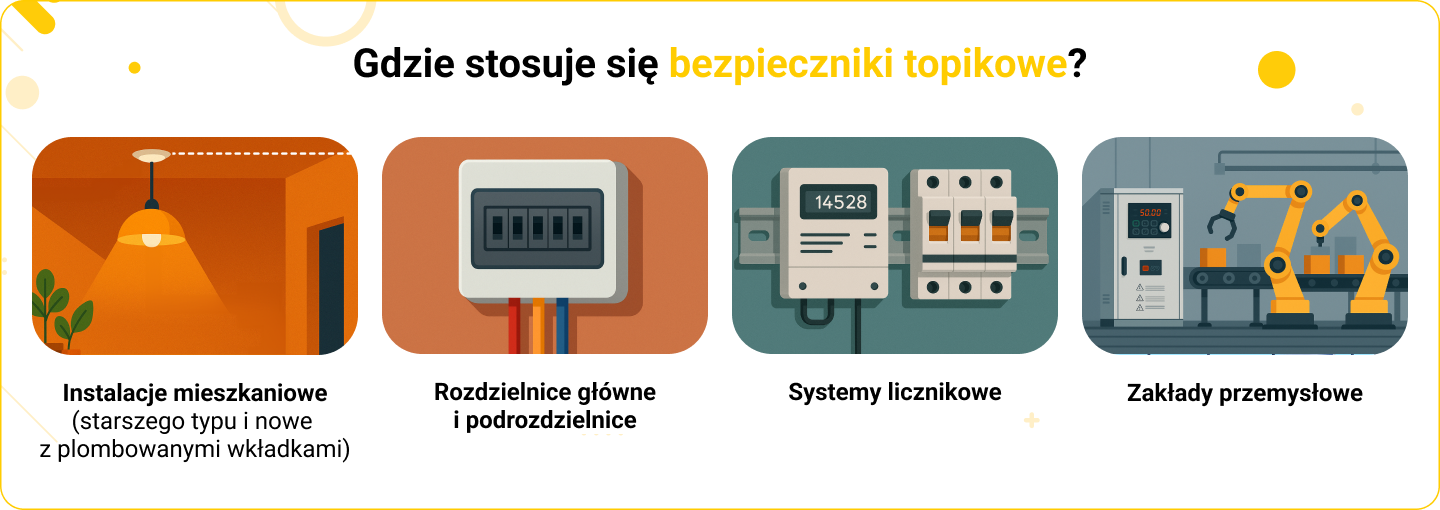

Zabezpieczenia topikowe spotyka się m.in. w:

• instalacjach mieszkaniowych (starszego typu i nowych z plombowanymi wkładkami)
• rozdzielnicach głównych i podrozdzielnicach
• systemach licznikowych jako ochrona przed przekroczeniem mocy umownej
• zakładach przemysłowych – szczególnie tam, gdzie liczy się prostota i niezawodność

Są one chętnie stosowane jako zabezpieczenia główne lub przedlicznikowe ze względu na łatwość plombowania i wysoką odporność na zakłócenia.

W dokumentacji technicznej i schematach instalacji elektrycznych bezpieczniki topikowe przedstawiane są za pomocą ustandaryzowanych symboli graficznych. Dzięki nim można szybko zidentyfikować miejsce zabezpieczenia w obwodzie i jego typ.

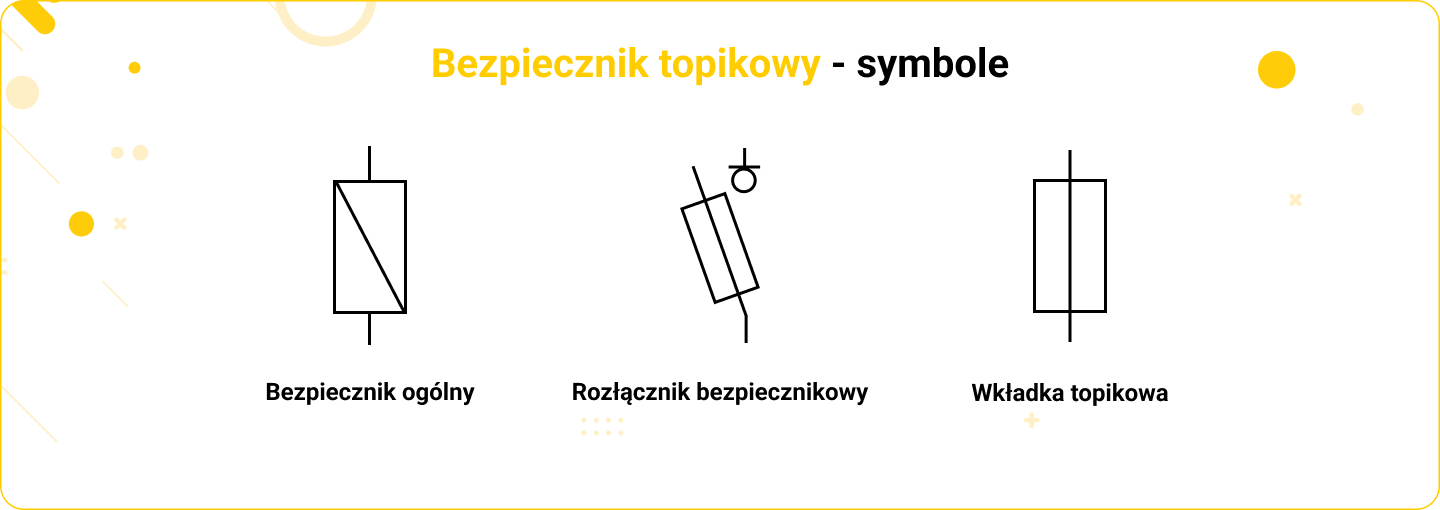

Standardowy symbol bezpiecznika topikowego to prostokąt, w którym znajduje się ukośna kreska (symbolizująca element topikowy). W zależności od normy (np. PN-EN 60617 lub DIN), symbol może wyglądać nieco inaczej, ale jego forma zawsze sugeruje, że mamy do czynienia z urządzeniem jednokierunkowym, które działa tylko w przypadku przekroczenia dopuszczalnego prądu.

Dla przykładu:

• Symbol bezpiecznika ogólnego: prostokąt z ukośną kreską
• Symbol podstawy bezpiecznikowej (rozłącznika z wkładką): prostokąt z dodatkowym oznaczeniem styku rozłączalnego
• Symbol wkładki topikowej D: może być oznaczony również jako „F” lub zawierać dane znamionowe

W praktyce schemat elektryczny z zabezpieczeniem topikowym przedstawia bezpiecznik w torze fazowym lub każdej z faz osobno – zwykle przed licznikiem lub przed innym elementem wymagającym ochrony, np. stycznikiem lub transformatorem.

Warto pamiętać, że schematy często zawierają także numerację, wartości prądu znamionowego oraz inne dane techniczne (np. prąd zadziałania bezpiecznika – według tabeli). To pomaga w doborze właściwego topika elektrycznego i uniknięciu błędów montażowych.

Tak – pomimo upowszechnienia się wyłączników nadprądowych, bezpieczniki topikowe wciąż mają wiele zalet. Są tańsze, bardziej odporne na przepięcia, a ich prąd zadziałania bezpiecznika można dobrać z dużą precyzją. W razie potrzeby bezpiecznik po prostu wymieniamy – bez potrzeby skomplikowanej diagnostyki.

Bezpiecznik topikowy to proste, skuteczne i sprawdzone zabezpieczenie topikowe, które od lat chroni instalacje przed przeciążeniami i zwarciami. Dzięki nieskomplikowanej budowie bezpiecznika, niskiemu kosztowi i dużej niezawodności, topikowe wkładki są nadal chętnie wybierane zarówno w domach, jak i w przemyśle. Wiedząc już, jak działa bezpiecznik, kiedy się przepala i jak wygląda jego schemat, możesz świadomie korzystać z tego typu zabezpieczenia lub łatwiej diagnozować awarie.
