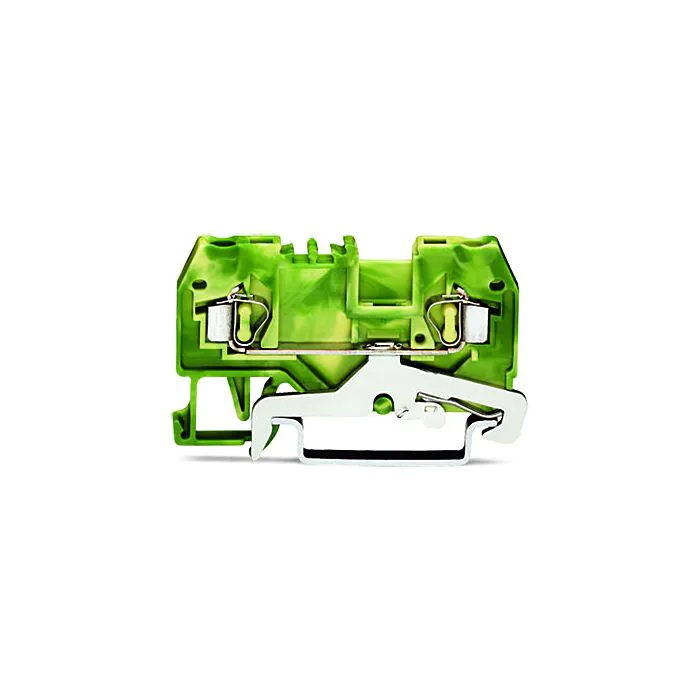

Złączka szynowa śrubowa ochronna 2 zaciski 2,5mm2 żółto-zielona WAGO 280-907
Złączka szynowa ochronna PE, zacisk sprężynowy CAGE CLAMP.
2 zaciski • 2,5 mm² • 0,08–2,5 mm² • żółto-zielona
Kod producenta: 280-907 | EAN: 4045454100179
WAGO 280-907 pełni w listwie funkcję złączki ochronnej PE. Różnica wobec zwykłej złączki przelotowej jest zasadnicza: ta zwiera się z szyną montażową, przez co przewód ochronny zostaje połączony z konstrukcją rozdzielnicy bez dodatkowego mostkowania. Zacisk jest sprężynowy w technologii CAGE CLAMP, a barwa żółto-zielona jest wymaganym oznaczeniem obwodu ochronnego.
Styk z szyną
Połączenie z szyną TS 35 powstaje przy zatrzaśnięciu — bez osobnego przewodu do konstrukcji.
Na szynę TS 35
Montaż na szynie 35 × 15 i 35 × 7,5 mm.
Od 0,08 do 2,5 mm²
Szeroki zakres — od cienkich żył sterowniczych po typowe 2,5 mm².
CAGE CLAMP
Zacisk sprężynowy otwierany narzędziem, docisk niezależny od momentu dokręcenia.
Funkcja
Dlaczego PE ma osobną złączkę
Przewód ochronny musi mieć ciągłość z konstrukcją rozdzielnicy i nie może być przerywany aparatem. Złączka PE realizuje to mechanicznie — po zatrzaśnięciu na szynie tworzy z nią styk, więc każdy wpięty przewód ochronny jest automatycznie połączony z resztą.
Oznaczenie barwne jest tu częścią funkcji, nie estetyki: żółto-zielony jest w instalacji zarezerwowany wyłącznie dla obwodu ochronnego i nie wolno go użyć do żadnej innej roli.
Zakres
Parametry zacisku
- Przekrój znamionowy
- 2,5 mm²
- Zakres przekrojów
- 0,08–2,5 mm²
- Szerokość złączki
- 5 mm
- Szyna montażowa
- TS 35 × 15 i 35 × 7,5
Wariant
Reszta listwy
Złączki przelotowe tego samego rozmiaru: 2002-1201 (szara) do obwodów ogólnych i 2002-1204 (niebieska) do neutralnych oraz iskrobezpiecznych.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 280 (złączki szynowe)
- Funkcja
- złączka ochronna PE ze stykiem do szyny
- Technologia zacisku
- CAGE CLAMP (sprężynowy)
- Zakres przekrojów
- 0,08–2,5 mm²
- Szerokość
- 5 mm
- Kolor
- żółto-zielony
- Kod producenta
- 280-907
- EAN
- 4045454100179
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy i dane styku z szyną montażową.
