Opis

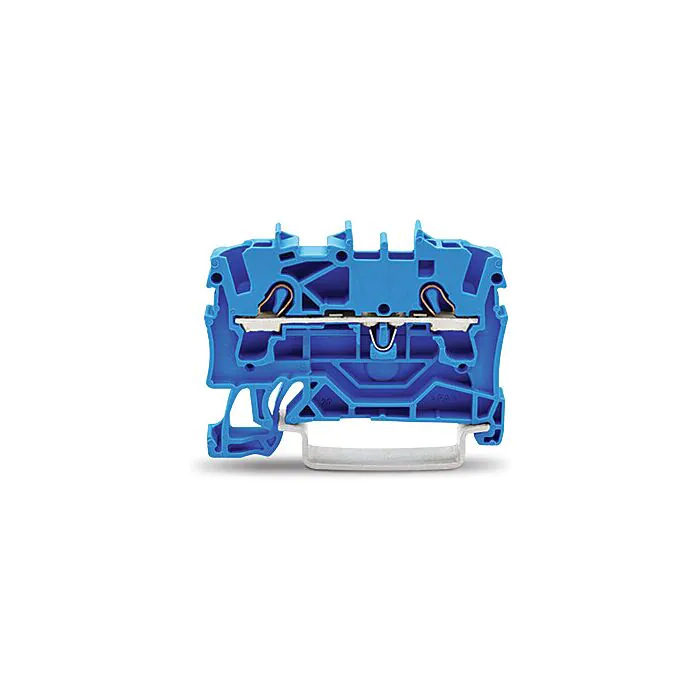

Złączka szynowa śrubowa 2 zaciski 2,5mm2 niebieska TOPJOBS WAGO 2002-1204
Złączka szynowa przelotowa 2,5 mm² w wykonaniu niebieskim.
2 zaciski • 2,5 mm² • 24 A • 800 V
Kod producenta: 2002-1204 | EAN: 4017332999175
WAGO 2002-1204 jest konstrukcyjnie tą samą złączką przelotową TOPJOB S co wersja szara — różni ją kolor obudowy i zakres dopuszczeń. Niebieski jest w rozdzielnicy kolorem przewodu neutralnego oraz obwodów iskrobezpiecznych, a ta wersja ma dopuszczenie zarówno Ex e II, jak i Ex i.
Na szynę TS 35
Montaż na szynie 35 × 15 i 35 × 7,5 mm.
Push-in bez narzędzia
Zacisk sprężynowy — żyłę sztywną wsuwa się wprost, bez dokręcania.
Ex e II oraz Ex i
Dopuszczenie do obwodów iskrobezpiecznych, dla których zarezerwowany jest kolor niebieski.
24 A przy 800 V
Parametry znamionowe wspólne dla całej serii 2002.
Dobór
Po co osobny kolor
Kolor złączki w rozdzielnicy nie jest ozdobą, tylko oznaczeniem funkcji: niebieski wskazuje przewód neutralny, a w instalacjach z obwodami iskrobezpiecznymi — obwody Ex i, które muszą być fizycznie oddzielone od pozostałych. Pomyłka w tym miejscu jest kosztowna, bo widać ją dopiero przy odbiorze.
Konstrukcja, zakres przekrojów i sposób montażu są identyczne jak w wersji szarej 2002-1201 — wymiana jednej na drugą nie zmienia geometrii listwy.
Zakres
Parametry zacisku
- Przekrój znamionowy
- 2,5 mm²
- Zakres przekrojów
- 0,25–4 mm²
- Szerokość złączki
- 5,2 mm
- Dopuszczenia
- Ex e II oraz Ex i
Wariant
Reszta listwy
Złączka ogólnego przeznaczenia w tym samym rozmiarze: 2002-1201 (szara). Funkcję ochronną pełni złączka PE 280-907 w kolorze żółto-zielonym.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2002 (TOPJOB S)
- Technologia zacisku
- Push-in CAGE CLAMP (sprężynowy)
- Liczba zacisków
- 2 (przelotowa)
- Zakres przekrojów
- 0,25–4 mm²
- Szerokość
- 5,2 mm
- Dopuszczenia
- Ex e II, Ex i
- Kolor
- niebieski
- Kod producenta
- 2002-1204
- EAN
- 4017332999175
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy oraz zakres dopuszczeń Ex.
