Opis

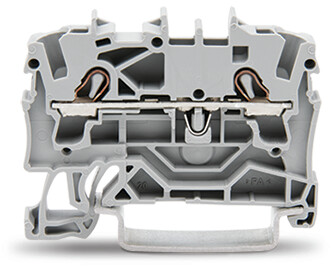

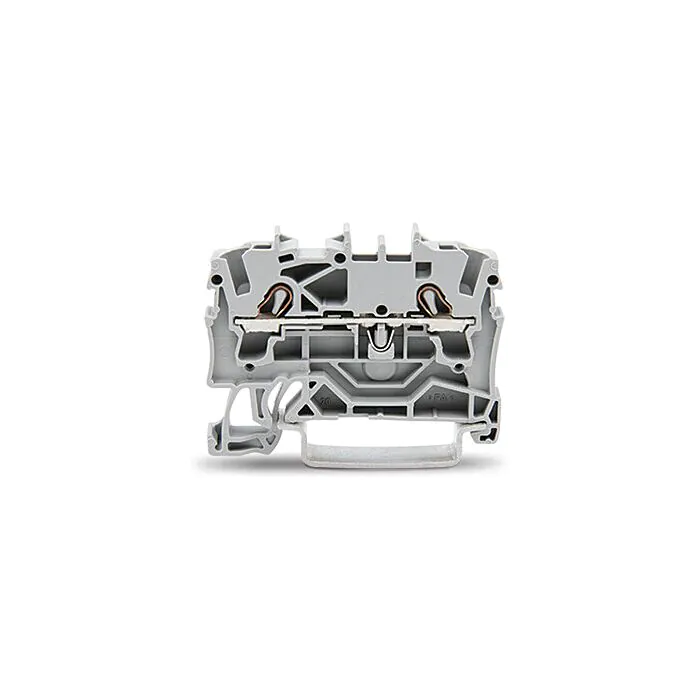

Złączka szynowa śrubowa 2 zaciski 2,5mm2 szara TOPJOBS WAGO 2002-1201
Złączka szynowa przelotowa 2,5 mm², zacisk sprężynowy Push-in.
2 zaciski • 2,5 mm² • 24 A • 800 V
Kod producenta: 2002-1201 | EAN: 4017332999168
WAGO 2002-1201 to złączka przelotowa na szynę TS 35, przewidziana do przewodów o przekroju znamionowym 2,5 mm². Zacisk jest sprężynowy w technologii Push-in CAGE CLAMP — żyłę sztywną wsuwa się bez narzędzia, a docisk utrzymuje sprężyna, nie gwint. Szerokość 5,2 mm decyduje o tym, ile takich złączek zmieści się na szynie w rozdzielnicy.
Na szynę TS 35
Montaż na szynie 35 × 15 i 35 × 7,5 mm — standard rozdzielnic modułowych.
Push-in bez narzędzia
Żyłę sztywną wsuwa się wprost do zacisku; docisk sprężyny nie wymaga dokręcania ani kontroli momentu.
24 A przy 800 V
Napięcie znamionowe 800 V daje zapas nad instalacją 400 V.
Wykonanie Ex e II
Dopuszczenie do obwodów w wykonaniu przeciwwybuchowym o zwiększonym bezpieczeństwie.
Technologia
Sprężyna zamiast śruby
Zacisk śrubowy wymaga dokręcenia właściwym momentem i — przy przewodach miedzianych — dokręcenia powtórnego po okresie pracy, bo miedź pełznie pod naciskiem. Zacisk sprężynowy utrzymuje stałą siłę docisku samoczynnie, niezależnie od pełzania i od cykli grzania, i nie ma w nim gwintu, który mógłby się poluzować od drgań.
W praktyce oznacza to szybszy montaż i brak przeglądów polegających na dokręcaniu listwy. Dla żył giętkich stosuje się tulejki albo otwiera zacisk narzędziem przez otwór obsługowy.
Zakres
Parametry zacisku
- Przekrój znamionowy
- 2,5 mm²
- Zakres przekrojów
- 0,25–4 mm²
- Szerokość złączki
- 5,2 mm
- Szyna montażowa
- TS 35 × 15 i 35 × 7,5
Wariant
Kolor i funkcja w listwie
Wersja szara jest podstawową złączką przelotową — używa się jej do przewodów fazowych i ogólnych. Do obwodów neutralnych oraz iskrobezpiecznych przewidziana jest wersja niebieska 2002-1204, a funkcję przewodu ochronnego pełni złączka PE 280-907, która zwiera się z szyną automatycznie.
Listwę zamyka się ścianką końcową — dla sąsiedniej serii 2003 jest to element 2003-7692.
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 2002 (TOPJOB S)
- Technologia zacisku
- Push-in CAGE CLAMP (sprężynowy)
- Liczba zacisków
- 2 (przelotowa)
- Zakres przekrojów
- 0,25–4 mm²
- Szerokość
- 5,2 mm
- Dopuszczenie
- Ex e II
- Kolor
- szary
- Kod producenta
- 2002-1201
- EAN
- 4017332999168
Do pobrania
Dokumentacja producenta

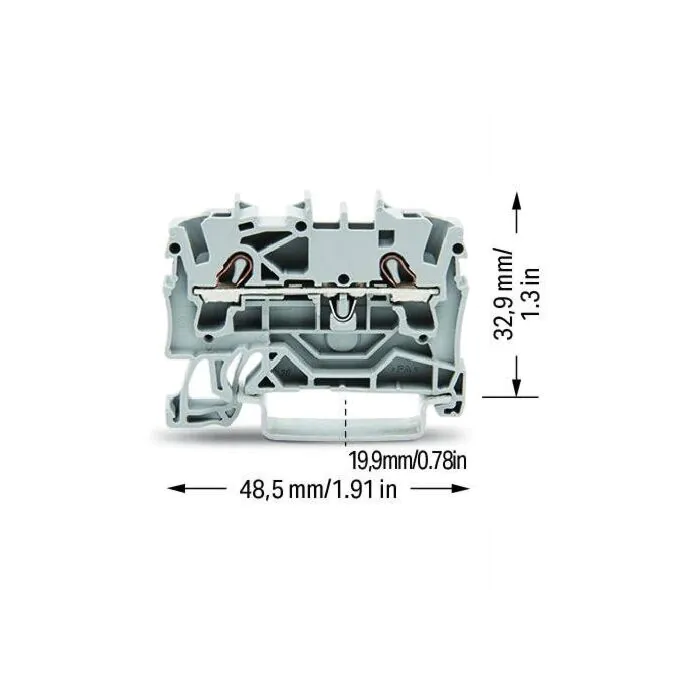

Karta produktu producenta zawiera rysunek wymiarowy, wykaz akcesoriów listwy i dane dopuszczeń.
