Zasilacz LED na szynę DIN 30W 24V 1,25A IP20 Schelinger A21-LDD030-2P-24V

Schelinger LDD030

LDD030 24 V / 30 W

Zasilacz na szynę DIN do modułów LED, 2 moduły, wejście 100–240 V.

24 V DC • 1,25 A • 30 W • klasa II • regulacja napięcia.

Kod producenta: A21-LDD030-2P-24V  |  EAN: 5900280979902

Zasilacz Schelinger LDD030 24 V / 30 W przenosi zasilanie oświetlenia LED z puszki nad sufitem do rozdzielnicy — tam, gdzie da się je zabezpieczyć, opisać i wymienić bez rozbierania sufitu. Wydaje 24 V DC przy prądzie do 1,25 A, co daje 30 W — i to jest liczba, którą trzeba przeliczyć na własną instalację, zanim trafi do koszyka.

Bilans mocy

Ile obciążenia naprawdę uniesie zasilacz na szynę DIN Schelinger LDD030

Producent podaje Max 30 W i 1,25 A na wyjściu. Słowo „max” jest tu istotne: to punkt, w którym zasilacz jeszcze pracuje, a nie punkt, w którym ma pracować codziennie.

Policz pobór, nie długość

Taśmy LED opisuje się mocą na metr. Sumę mocy odcinków porównaj z 30 W, a nie z metrażem — ta sama długość taśmy potrafi pobierać dwukrotnie różną moc zależnie od gęstości diod.

Dlaczego zostawić zapas

Producent dopuszcza temperaturę obudowy do 85 °C i pracę w otoczeniu do +50 °C. Zasilacz stale dociążony do granicy w zamkniętej rozdzielnicy grzeje sąsiednie aparaty i sam siebie. Praca poniżej znamionowej mocy to najtańszy sposób na obniżenie tej temperatury.

Chłodzenie jest bierne

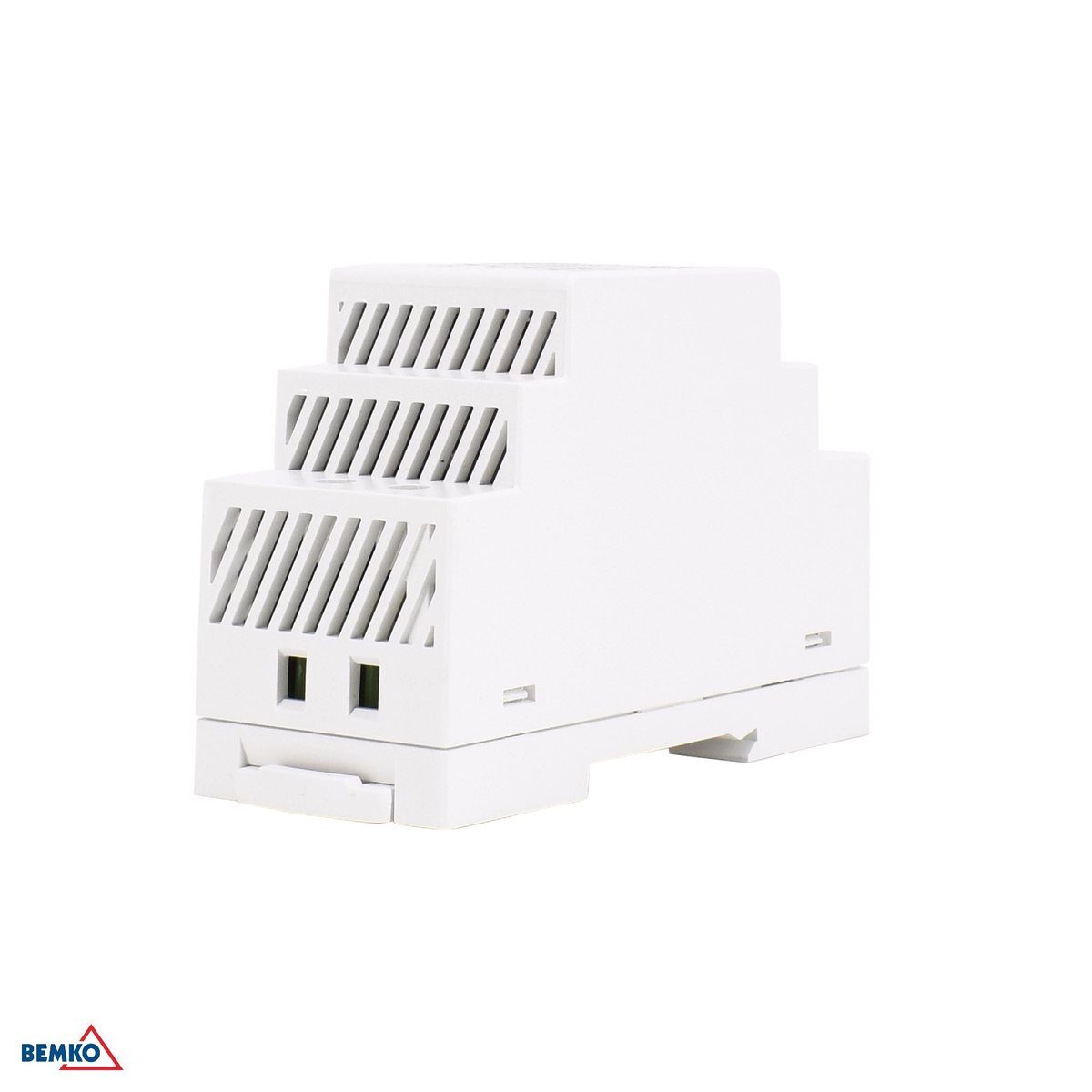

Ciepło odchodzi przez szczeliny wentylacyjne — bez wentylatora, więc nie ma czego serwisować, ale też nie ma nadmiaru. Instrukcja wymaga zagwarantowania niczym nieograniczonego dopływu powietrza i zakazuje zakrywania produktu.

Więcej mocy niż 30 W

Rodzina LDD idzie wyżej bez zmiany napięcia: 60 W na 3 modułach i 92 W na 4. Rozdzielenie obciążenia na dwa mniejsze zasilacze bywa jednak wygodniejsze — awaria gasi wtedy połowę instalacji, nie całość.

Wybór napięcia

24 V czy 12 V — co się zmienia

Regulacja

Potencjometr, którego nie ma w tabeli parametrów

Co to jest

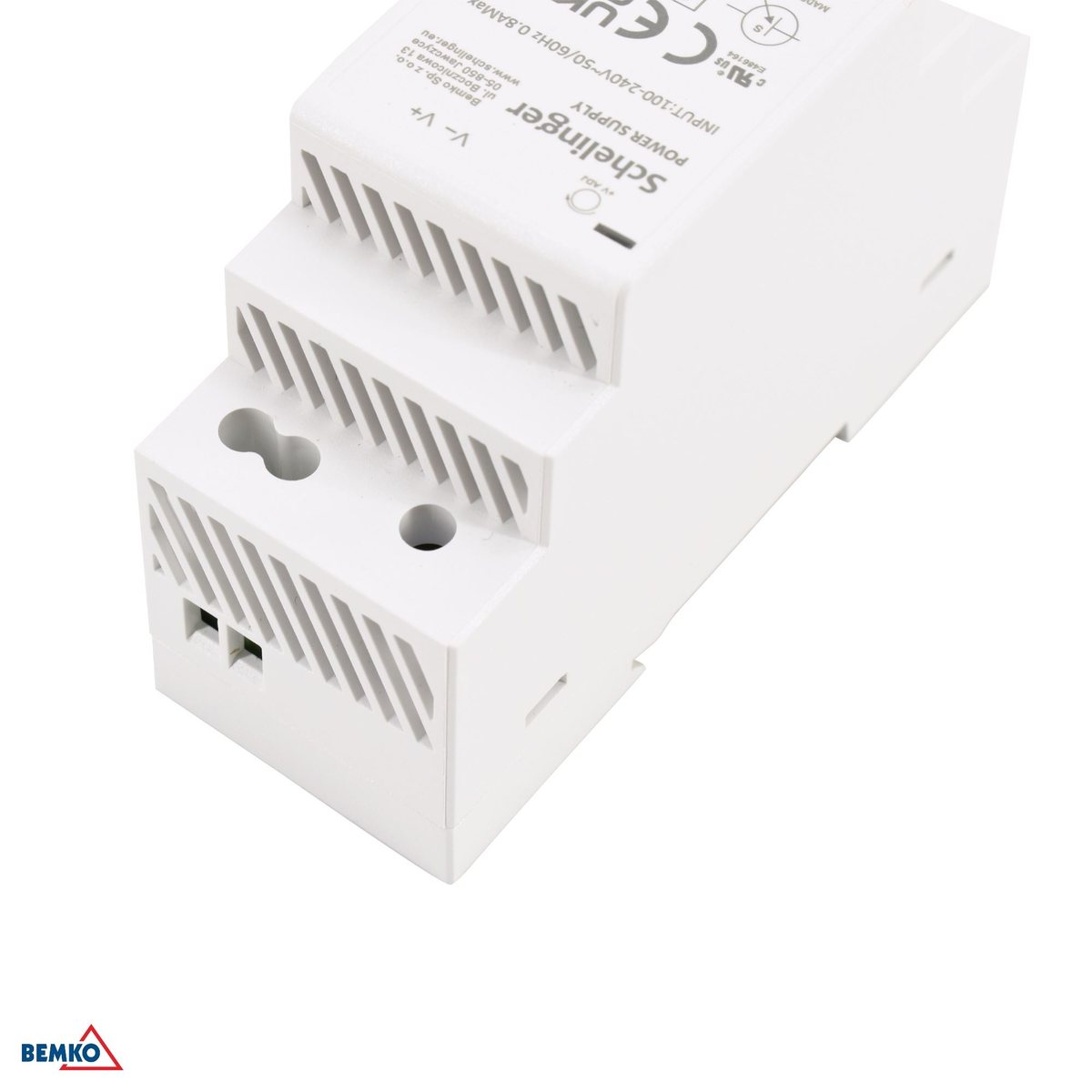

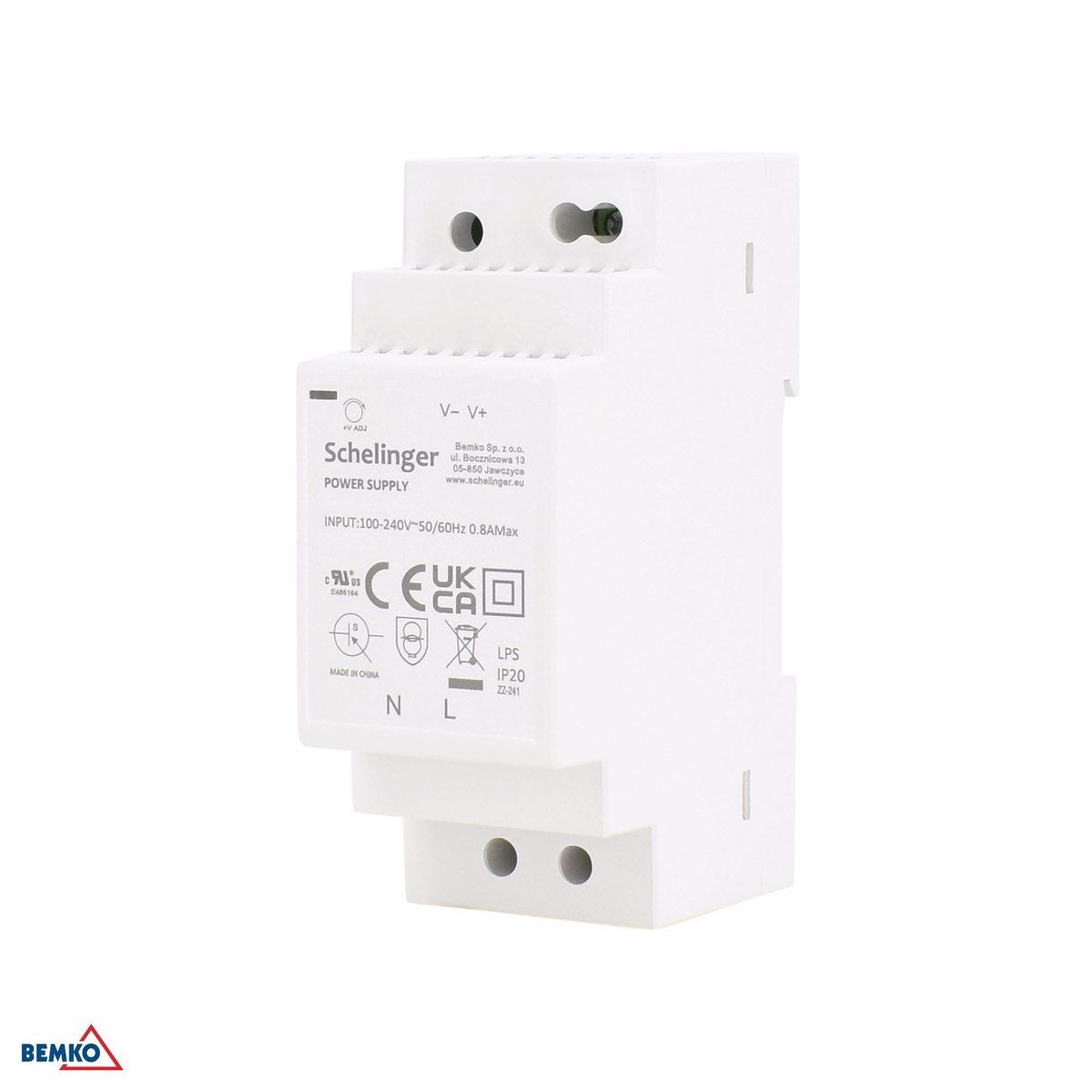

Na czole obudowy, obok diody sygnalizacyjnej, siedzi mały potencjometr opisany +V ADJ. Służy do korekty napięcia wyjściowego już po zamontowaniu urządzenia na szynie.

Kiedy się przydaje

Gdy odbiornik stoi daleko od rozdzielnicy i na przewodzie zasilającym gubi się część napięcia. Zamiast przekładać grubszy kabel, można podnieść napięcie na wyjściu — w granicach dopuszczalnych dla odbiornika.

Dioda mówi, czy zasilacz pracuje

Sygnalizacja LED na obudowie rozstrzyga w sekundę, po której stronie szukać usterki: przy zgaszonej diodzie problem jest przed zasilaczem, przy świecącej — za nim.

Bezpieczeństwo

Cztery cechy, które liczą się przy odbiorze

Zgodność

Badany jak sprzęt oświetleniowy, nie jak zasilacz przemysłowy

Montaż

Co sprawdzić przed montażem

• Zajmuje 2 moduły o szerokości 35 mm; pozostałe wymiary obudowy to 90 mm i 58 mm.
• Montaż na szynie DIN/TH 35 mm; producent określa wyrób jako urządzenie niezależne, więc nie wymaga zabudowy w cudzej oprawie.
• Zaciski przyjmują żyły do 2,5 mm² — istotnie mniej niż aparatura zabezpieczająca w tej samej rozdzielnicy.
• Rozkład przyłączy: N i L od strony sieci, V- i V+ po stronie odbiornika.
• Zostaw miejsce na przepływ powietrza i nie zakrywaj obudowy — tego wymaga instrukcja montażu.
• Zakres pracy: od -10 °C do +50 °C, stopień ochrony IP20, wyrób do użytku wewnętrznego.
• Producent wyklucza pracę przy wysokim zapyleniu i wilgotności, w kontakcie z wodą, w strefach wybuchowych, przy wibracjach i oddziaływaniu chemicznym.
• Sprzedawany pojedynczo; karton zbiorczy 50 sztuk.

Dobór wariantu

Który zasilacz LDD wybrać

Szerokość obudowy rośnie razem z mocą, więc miejsce w rozdzielnicy warto zarezerwować od razu przy doborze.

Do pobrania

Dokumentacja producenta

Karta katalogowa, instrukcja i deklaracja zgodności — do doboru i do dokumentacji powykonawczej.

• Karta katalogowa rodziny LDD (PDF)
• Instrukcja montażu LDD 12 V / 24 V (PDF)
• Deklaracja zgodności UE B06011/2023 (PDF)
• Karta z katalogu 2024 (PDF)

Specyfikacja

Dane techniczne

Kod producenta

A21-LDD030-2P-24V

Marka

Schelinger

Przeznaczenie

urządzenie sterujące do modułów LED (PN-EN 61347-2-13)

Przeznaczenie wg instrukcji

zasilanie urządzeń o napięciu znamionowym 12 V / 24 V

Moc

maks. 30 W

Napięcie wyj.

24 V DC

Prąd znamionowy

wyjście: 1,25 A

Napięcie wej.

100–240 V~ 50/60 Hz

Współczynnik mocy

PF ≥ 0,5

Regulacja napięcia wyjściowego

potencjometr +V ADJ na czole obudowy

Sygnalizacja pracy

dioda LED na obudowie

Napięcie wyjściowe bezpieczne

SELV — napięcie niskie, bezpieczne

Zabezpieczenie zwarciowe

transformator bezpieczeństwa odporny na zwarcie

Klasa ochronności

II

Zaciski

wejście N i L u dołu, wyjście V- i V+ u góry

Pojemność zacisków

maks. 2,5 mm²

Liczba modułów

2

Szerokość

35 mm

Wysokość

58 mm

Długość

90 mm

Montaż

Szyna DIN/TH 35 mm

Montaż na powierzchniach palnych

dopuszczony na powierzchniach normalnie palnych

Chłodzenie

konwekcyjne przez szczeliny wentylacyjne, bez wentylatora

Wymagania wentylacyjne

niczym nieograniczony dopływ powietrza, nie zakrywać produktu

Maksymalna temperatura obudowy

85 °C

Temperatura pracy

od -10 °C do +50 °C

Stopień szczelności

IP20

Zastosowanie

do użytku wewnętrznego, urządzenie niezależne

Ograniczenia środowiskowe

nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego

Oznaczenia na obudowie

CE, UKCA, cRUus E486164, LPS, klasa II

Norma

PN-EN 61347-1:2015-09, PN-EN 61347-2-13:2015-04

Normy EMC

PN-EN 55015:2013-10+A1:2015-08, PN-EN 61547:2009, PN-EN 61000-3-2:2019-04, PN-EN 61000-3-3:2013-10

Deklaracja zgodności UE

B06011/2023 z 30.08.2023

Dyrektywy

2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS), 2009/125/WE (ekoprojekt)

Opakowanie

1

Karton

50

EAN

5900280979902

Zanim zamówisz: 30 W to wartość maksymalna — sumę mocy odbiorników dobierz poniżej niej. Stopień ochrony IP20 i zakres od -10 °C do +50 °C ograniczają montaż do rozdzielnicy w pomieszczeniu zamkniętym, a instrukcja wymaga swobodnego dopływu powietrza do obudowy.
