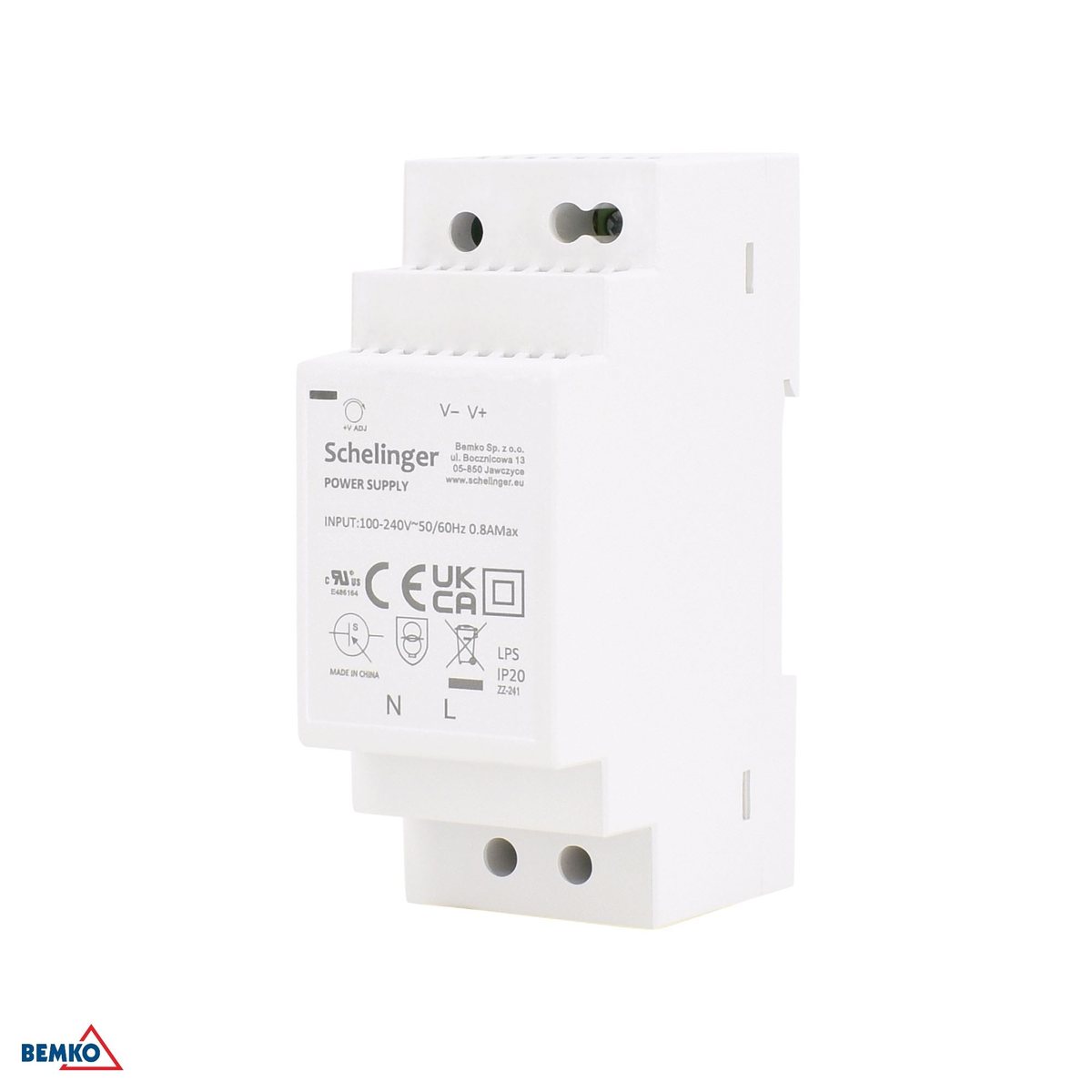

Opis
LDD024 2P — 12 V / 24 W
Zasilacz na szynę DIN 35 mm, wyjście 12 V DC, prąd 2,0 A.
12 V DC • 2,0 A • 24 W • 2 moduły.
Kod producenta: A21-LDD024-2P-12V | EAN: 5900280979896
Zasilacz Schelinger LDD024 2P zamienia napięcie sieciowe na 12 V DC i oddaje 2,0 A. Ta druga liczba jest ważniejsza od mocy: taśmę LED liczy się w watach na metr, ale sterownik, siłownik czy zamek liczy się w amperach — i to prąd wyjścia decyduje, czy zasilacz udźwignie obwód.
12 V DC
Napięcie wyjściowe musi być identyczne z napięciem odbiornika. To pierwszy filtr doboru, nie moc.
2,0 A
Prąd ciągły wyjścia przy mocy 24 W.
100–240 V AC, 50/60 Hz
Szeroki zakres wejściowy — ten sam indeks pracuje w instalacji z wahaniami napięcia.

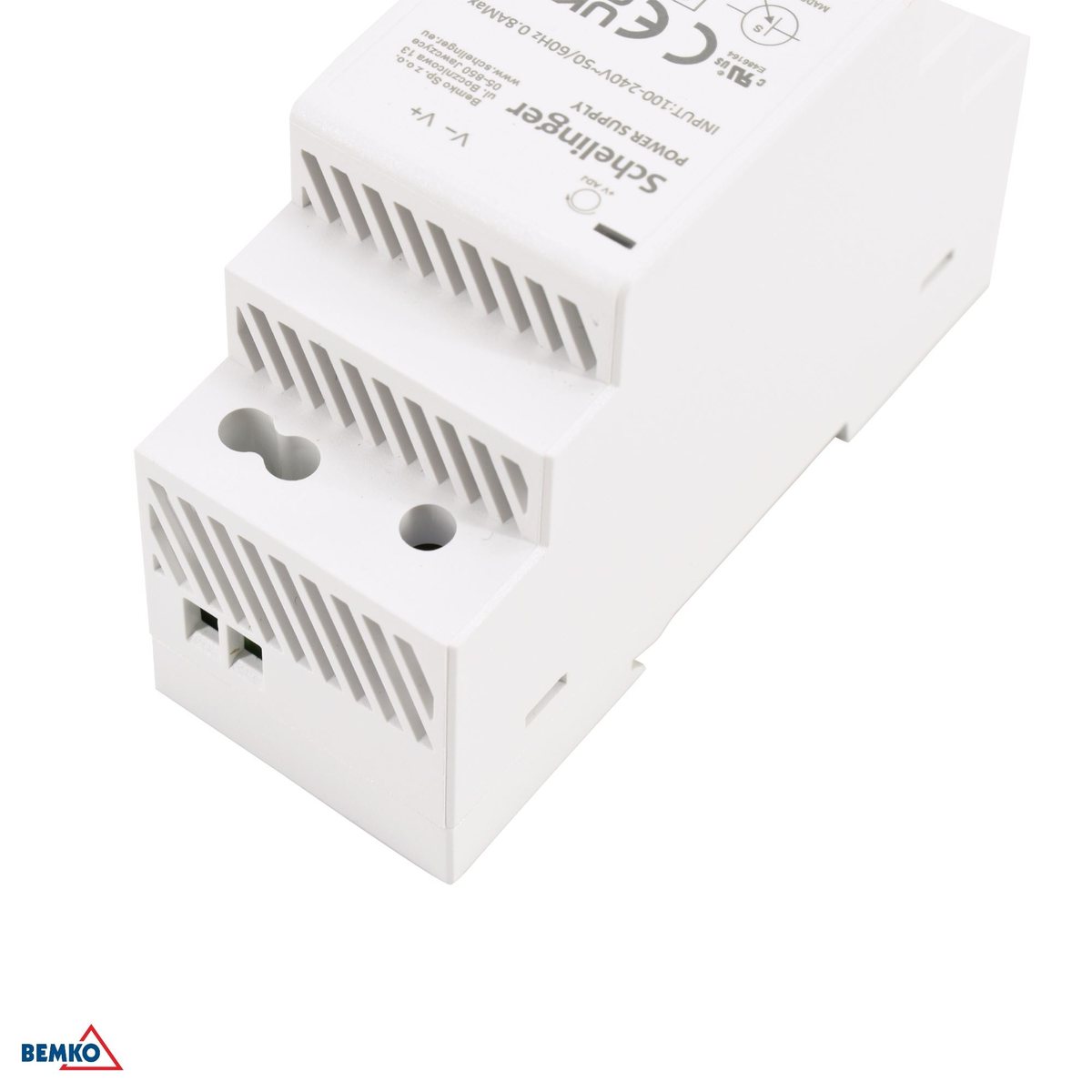

Dioda sygnalizacyjna
Dioda led na froncie — widać, czy zasilacz pracuje, bez mierzenia wyjścia.
Dobór mocy
Ile ten zasilacz udźwignie
Policz prąd, nie tylko waty
Ten model oddaje 2,0 A przy 12 V. Deklarowana moc 24 W to iloczyn obu tych liczb — jeśli Twój odbiornik podaje pobór w amperach, porównuj z prądem, a nie z watami.
Zostaw zapas
Praktyka instalatorska mówi o 20–30% zapasu nad wyliczonym poborem. Zasilacz pracujący stale na granicy grzeje się mocniej, a przy taśmie LED dochodzi jeszcze prąd rozruchowy przy załączeniu.
Co się dzieje przy przeciążeniu
Przekroczenie prądu wyjścia nie kończy się od razu wyłączeniem — najpierw spada napięcie i rośnie temperatura obudowy. Przy taśmie LED widać to jako ściemnienie na końcu odcinka, zanim zadziała jakiekolwiek zabezpieczenie.
Zastosowanie
Czym ten zasilacz jest, a czym nie
To jest zasilacz oświetleniowy
Deklaracja B06011/2023 powołuje PN-EN 61347-2-13 — normę dla urządzeń sterujących do modułów LED. Wyrób został oceniony jako osprzęt oświetleniowy, a nie jako ogólny zasilacz automatyki przemysłowej. Do taśm, profili i modułów LED jest na swoim miejscu.
Gdzie wolno go zamontować
Zasilanie odbiorników 12 v albo 24 v wewnątrz pomieszczeń. II i IP20 — do rozdzielnicy albo obudowy w pomieszczeniu zamkniętym.
Czego producent nie dopuszcza
Instrukcja wyklucza pracę tam, gdzie panuje nieprzystosowany do wysokiego zapylenia i wilgotności, wody, stref wybuchowych, wibracji i oparów chemicznych.
Nagrzewa się przy pracy
Zakres pracy -10°C ÷ +50 °C. Instrukcja ostrzega, że obudowa osiąga podwyższoną temperaturę — przed obsługą trzeba odłączyć zasilanie i odczekać, aż ostygnie.
Montaż
Co sprawdzić przed montażem
Miejsce na szynie
Szyna DIN/TH 35 mm, szerokość 35 mm, czyli 2 moduły.

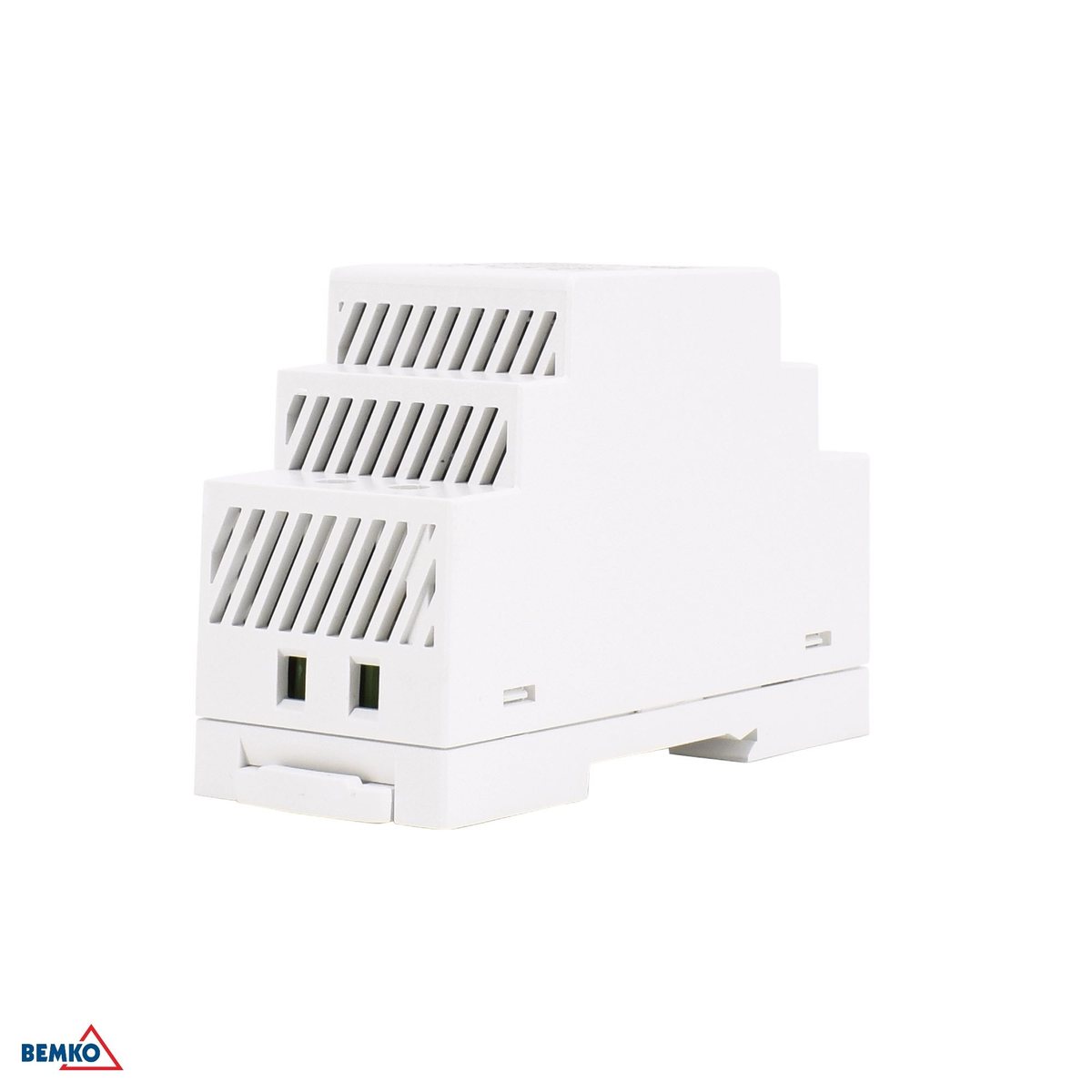

Zaciski
maks. 2,5 mm² — przekrój wystarczający do obwodu sterowania i taśm LED, ale trzeba go sprawdzić przy dłuższych trasach, gdzie przekrój dobiera się pod spadek napięcia.
Wejście na dowolną instalację
100–240 V AC, 50/60 Hz. Jeden indeks obsługuje sieci o różnym napięciu znamionowym i toleruje wahania.
Dobór wariantu
Który zasilacz Schelinger LDD wybrać
Cała seria ma ten sam zakres wejściowy, tę samą klasę ochronności i te same zaciski. Różni ją napięcie wyjściowe, prąd i szerokość na szynie.
12 V • 24 W
2,0 A na wyjściu, 2 moduły na szynie.
A21-LDD015-1P-12V
Mniej mocy przy tym samym napięciu: 15 W, 1,25 A. Zobacz A21-LDD015-1P-12V.
A21-LDD015-1P-24V
Ta sama konstrukcja na 24 V DC — 15 W, 0,625 A. Napięcie musi zgadzać się z odbiornikiem. Zobacz A21-LDD015-1P-24V.
A21-LDD054-3P-12V
Więcej mocy przy tym samym napięciu: 54 W, 4,5 A. Zobacz A21-LDD054-3P-12V.
A21-LDD060-3P-24V
Ta sama konstrukcja na 24 V DC — 60 W, 2,5 A. Napięcie musi zgadzać się z odbiornikiem. Zobacz A21-LDD060-3P-24V.
A21-LDD085-4P-12V
Więcej mocy przy tym samym napięciu: 85 W, 7,1 A. Zobacz A21-LDD085-4P-12V.
Do pobrania
Dokumentacja producenta
Karta katalogowa z tabelą prądów, instrukcja i deklaracja zgodności.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Karta z katalogu 2024 (PDF)
- Deklaracja zgodności UE (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A21-LDD024-2P-12V
- Marka
- Schelinger
- Napięcie wyjściowe
- 12 V DC
- Prąd znamionowy
- 2,0 A
- Moc znamionowa
- 24 W
- Zakres napięcia wejściowego
- 100–240 V AC, 50/60 Hz
- Napięcie wej.
- 100–240 V~ 50/60 Hz
- Napięcie wyj.
- 12 V DC
- Moc
- Max 24 W
- Sygnalizacja pracy
- dioda LED na froncie
- Klasa ochronności
- II
- Stopień szczelności
- IP20
- Temperatura pracy
- -10°C ÷ +50 °C
- Przeznaczenie
- zasilanie odbiorników 12 V albo 24 V wewnątrz pomieszczeń
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia i wilgotności, wody, stref wybuchowych, wibracji i oparów chemicznych
- Montaż
- Szyna DIN/TH 35 mm
- Liczba modułów
- 2
- Pojemność zacisków
- maks. 2,5 mm²
- Szerokość
- 35 mm
- Wysokość
- 58 mm
- Długość
- 90 mm
- Normy z deklaracji zgodności
- PN-EN 61347-1:2015-09, PN-EN 61347-2-13:2015-04
- Deklaracja zgodności UE
- B06011/2023
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS), 2009/125/WE (ekoprojekt)
- Karton
- 50
- EAN
- 5900280979896
Zanim zamówisz: napięcie wyjściowe musi być identyczne z napięciem odbiornika — 12 V DC zasili wyłącznie sprzęt na 12 V. Porównuj prąd (2,0 A), a nie samą moc, i zostaw zapas.
