Opis
GKR B16 / 30 mA
Wyłącznik różnicowo-nadprądowy RCBO typ AC, 1P+N, 1 moduł na szynie DIN.
Typ AC • char. B • 16 A • 30 mA • 6 kA.
Kod producenta: A08-GKR-AC-B16 | EAN: 5900280961877
Wyłącznik różnicowo-nadprądowy Schelinger GKR B16 / 30 mA zamyka obwód pod względem obu ochron naraz: pilnuje, czy prąd nie ucieka bokiem — przez uszkodzoną izolację albo człowieka — i jednocześnie chroni przewód przed przeciążeniem i zwarciem. W miejscu, gdzie normalnie stoi różnicówka plus wyłącznik nadprądowy, staje jeden aparat, zajmując jeden moduł.
Dwie ochrony, jedna obudowa
Różnicowa 30 mA i nadprądowa 16 A w jednym aparacie — bez dobierania pary urządzeń.
Typ AC — co wykrywa
Reaguje na różnicowy prąd przemienny o przebiegu sinusoidalnym. Do obwodów z elektroniką prostującą właściwy jest typ A.
1 moduł, 18 mm
Tyle miejsca na szynie, ile zajmuje sam wyłącznik nadprądowy.
Charakterystyka B
Charakterystyka B ma niższy próg wyzwalania magnetycznego niż C.
Dwie funkcje
Co ten aparat robi zamiast dwóch
Skąd wiadomo, że to jeden aparat, a nie różnicówka z dodatkiem
Z tytułu normy, wg której został oceniony: PN-EN 61009-1 — „wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO)”. W rodzinie RCCB ta sama pozycja normy brzmi „bez wbudowanego” — i tam prąd znamionowy nie chroni obwodu.
Ochrona nadprądowa: 16 A
Prąd znamionowy 16 A to tu realne zabezpieczenie przewodu przed przeciążeniem i zwarciem, a nie sama obciążalność styków. Obwód nie wymaga osobnego wyłącznika nadprądowego.
Ochrona różnicowa: 30 mA
Najniższy próg stosowany w aparaturze modułowej — wersja do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Co to zmienia w rozdzielnicy
Para „różnicówka + nadprądowy” zajęłaby więcej miejsca i wymagała dobrania obu aparatów do siebie. Tutaj dochodzi jeszcze jedno: awaria gasi jeden obwód, a nie całą grupę wpiętą pod wspólną różnicówkę.
Typ wyzwalania
Typ AC — jaki prąd upływu ten RCBO rozpozna
Ten aparat jest typu AC
Wykrywa różnicowy prąd przemienny sinusoidalny — taki, jaki powstaje przy klasycznym upływie do ziemi w obwodzie zasilanym wprost z sieci.
Gdzie typ AC jest właściwy
Obwody gniazd i oświetlenia z odbiornikami bez własnej elektroniki prostującej: oprawy klasyczne, grzałki, silniki zasilane wprost z sieci. Tam prąd upływu ma kształt, na który ten aparat jest zbadany.
Granica tego typu
Jeśli w chronionym obwodzie pracuje elektronika prostująca prąd, właściwy jest typ A. To nie jest wersja „lepsza” — to inny zakres wykrywania.
Bliźniak w typie A
Ten sam prąd 16 A, ta sama charakterystyka B i ten sam próg 30 mA — różni je wyłącznie zakres wykrywanego prądu upływu. Zobacz A08-GKR-A-B16.
Charakterystyka
Charakterystyka B — jak aparat reaguje na zwarcie
Charakterystyka B
Charakterystyka B ma niższy próg wyzwalania magnetycznego niż C — szybciej reaguje na zwarcie, ale mniej wybacza odbiornikom o dużym prądzie załączenia.
Co litera zmienia, a czego nie
Litera opisuje wyłącznie próg wyzwalania magnetycznego, czyli reakcję na zwarcie. Ochrona przed przeciążeniem i próg różnicowy 30 mA są w obu wersjach takie same.
Jak wybrać
B do obwodów gniazd i oświetlenia, gdzie prąd załączenia jest niewielki. C tam, gdzie odbiornik przy starcie pobiera chwilowo dużo więcej niż w pracy ciągłej — silniki, zasilacze impulsowe, większe grupy opraw LED.
Ten sam prąd w charakterystyce C
16 A, typ AC, próg 30 mA — zmienia się tylko reakcja na zwarcie. Zobacz A08-GKR-AC-C16.
obie ochrony w jednym module
Co daje wykonanie 1-modułowe

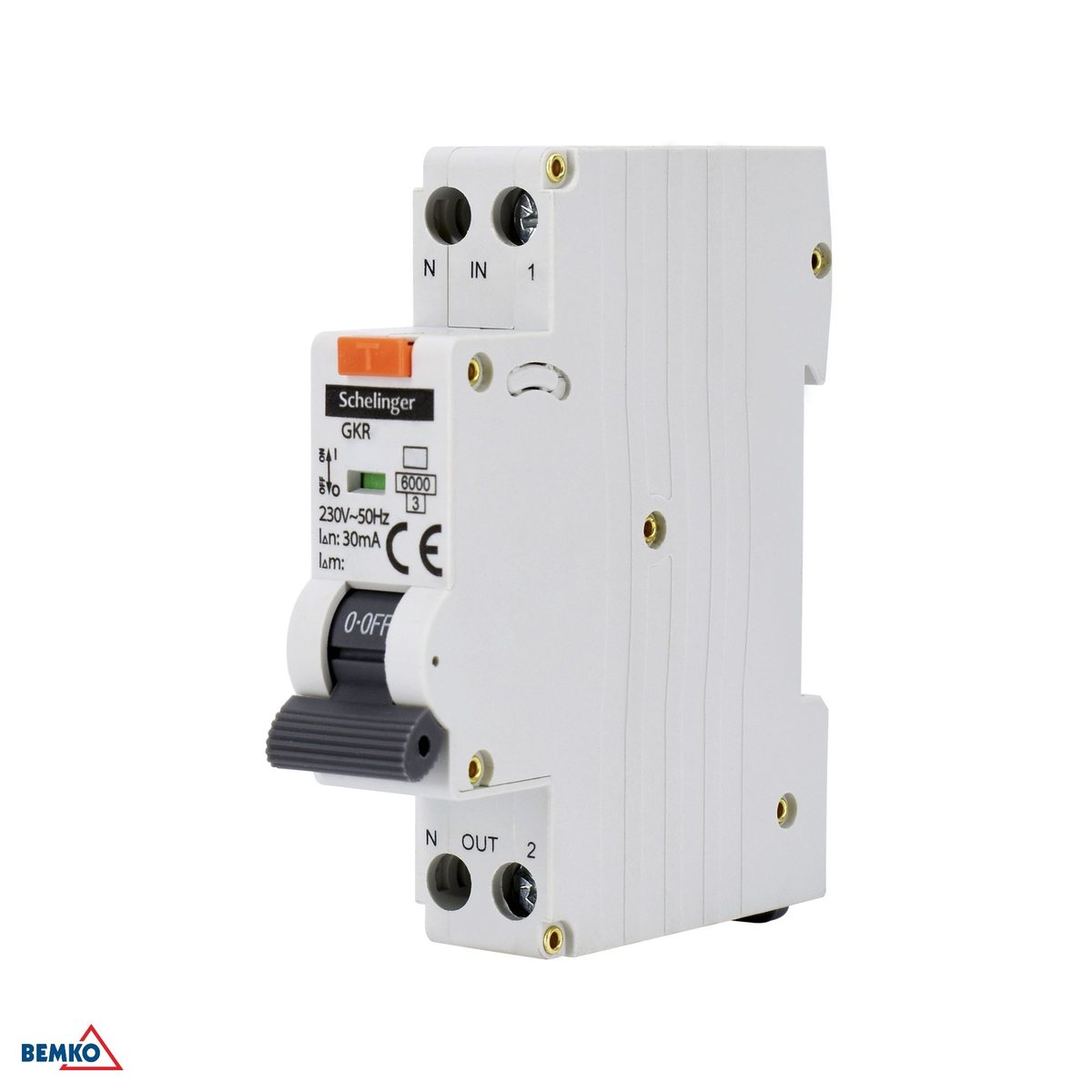

Jeden moduł zamiast dwóch
Szerokość 18 mm — tyle, ile zajmuje zwykły wyłącznik nadprądowy. W rozdzielnicy z policzonymi modułami to bywa różnica między „mieści się” a „trzeba wymienić obudowę”.

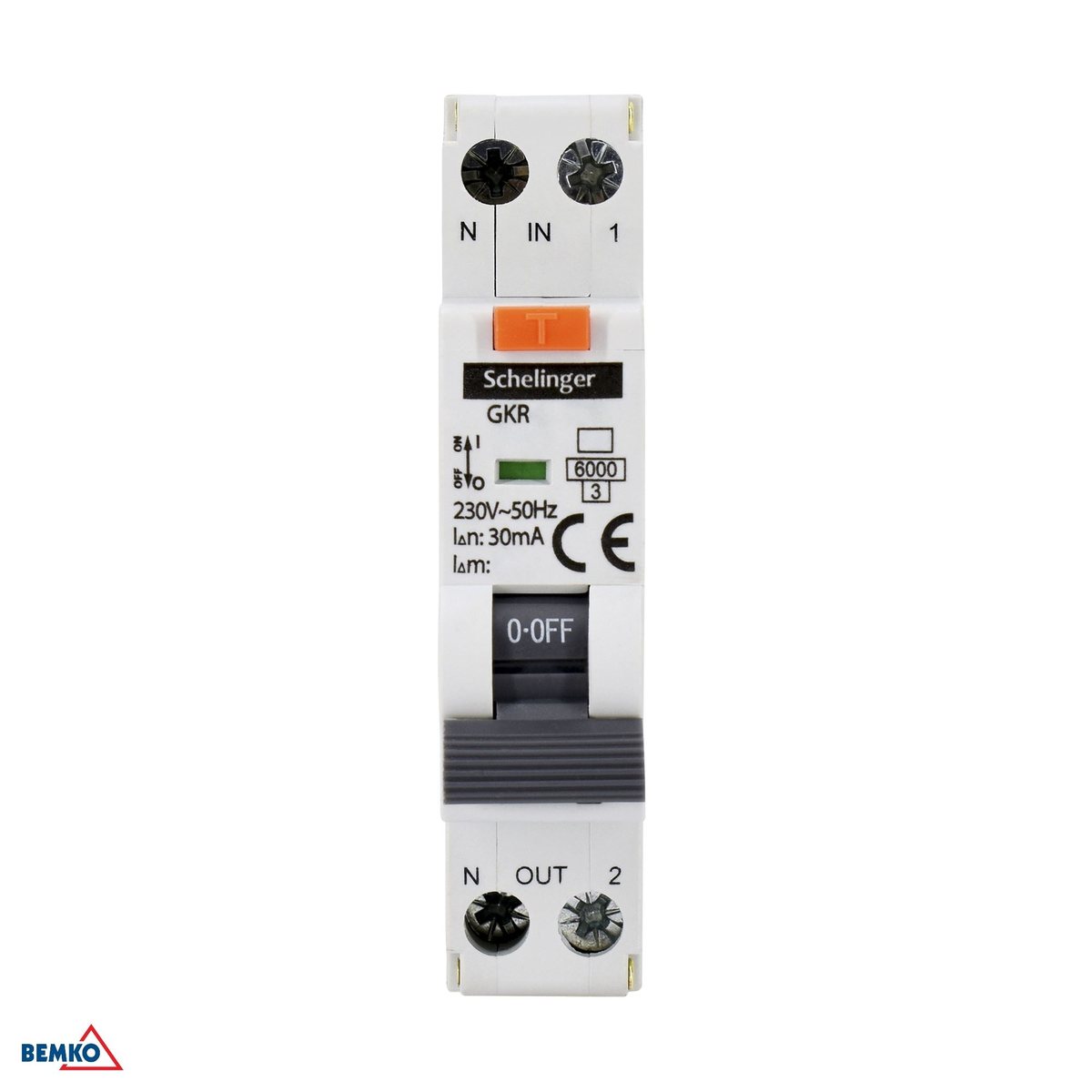

Kontrolka zadziałania
Na obudowie widać, czy aparat zadziałał — przy kilkunastu modułach w rzędzie skraca to szukanie do jednego spojrzenia.
Plombowanie
Dźwignię można zaplombować tam, gdzie obwodu nie wolno wyłączyć bez śladu.
Zaciski do 6 mm²
Mniej niż w aparatach 2-modułowych tej rodziny — warto sprawdzić przekrój przewodu przed zamówieniem.
Montaż
Co sprawdzić przed montażem
- Zajmuje 1 moduł o szerokości 18 mm; pozostałe wymiary obudowy to 67 mm i 81 mm.

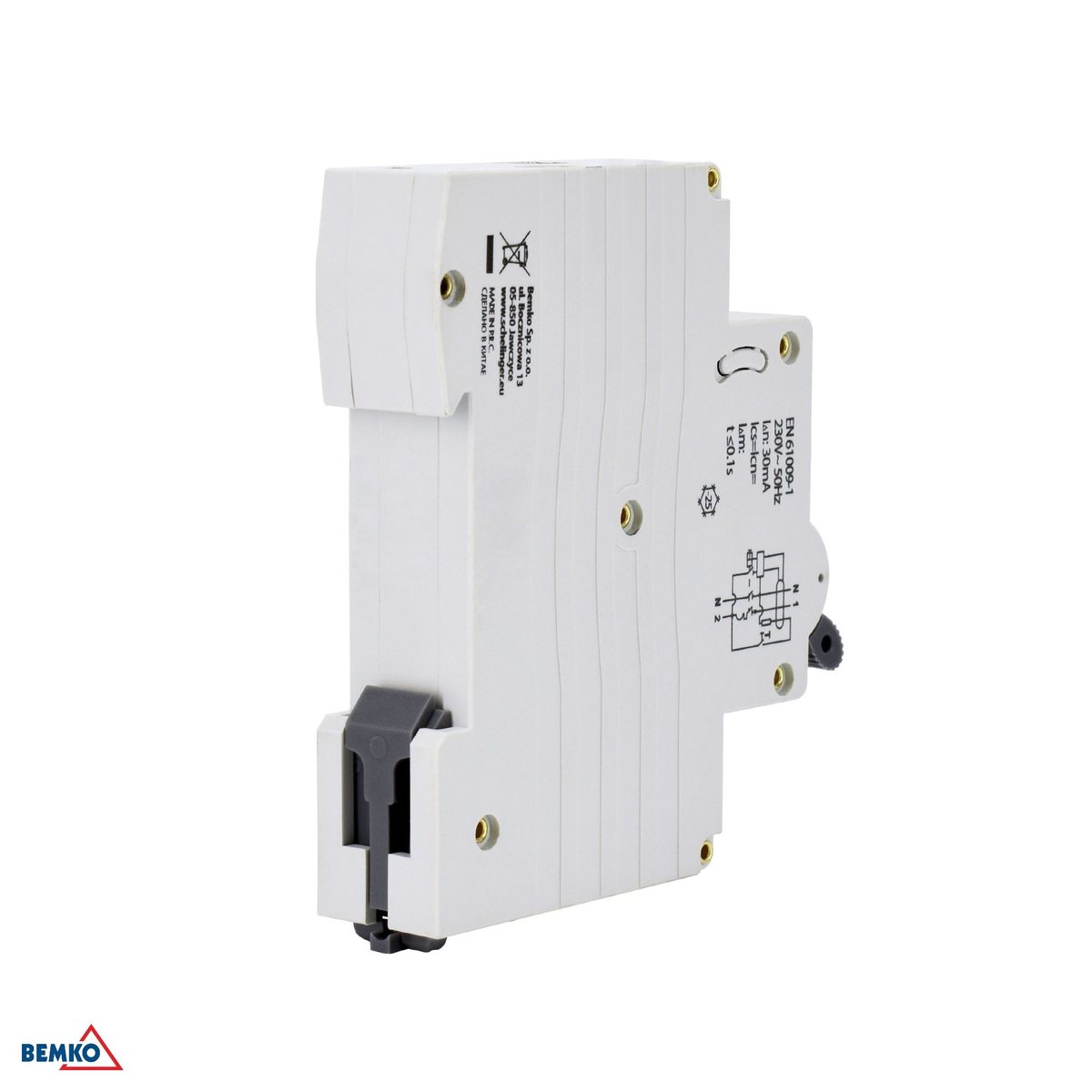

- Montaż na Szyna DIN/TH 35 mm; wykonanie 1P+N.
- Zaciski przyjmują żyły do 6 mm² i są wykonane ze stal ocynkowana.
- Sygnalizacja: kontrolka na obudowie.
- Dźwignię można zaplombować.
- Kontrolę działania wykonuje się raz w miesiącu przyciskiem TEST — rozłączenie obwodu oznacza, że aparat jest sprawny.
- Napięcie znamionowe 230/240 V~ 50/60 Hz, napięcie udarowe Uimp: 4 kV.
- Zakres pracy: od -25 °C do +40 °C; poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem.
- Stopień ochrony IP20; wyrób przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę przy wysokim zapyleniu i wilgotności, w kontakcie z wodą, w strefach wybuchowych, przy wibracjach i oddziaływaniu chemicznym.
- Sprzedawany pojedynczo; karton zbiorczy 12 sztuk.
Dobór wariantu
Który wariant GKR wybrać
Cała seria ma tę samą obudowę, ten sam próg różnicowy 30 mA i tę samą wytrzymałość zwarciową. Różni je prąd znamionowy, charakterystyka i typ wyzwalania.
16 A, char. B, typ AC
Ochrona nadprądowa 16 A i różnicowa 30 mA. Kod A08-GKR-AC-B16.
A08-GKR-A-B16
Ten sam prąd i charakterystyka, szerszy albo węższy zakres wykrywanego prądu upływu. Zobacz A08-GKR-A-B16.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Certyfikat TÜV SÜD (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A08-GKR-AC-B16
- Marka
- Schelinger
- Typ
- AC
- Typ (charakterystyka wyzwalania)
- AC — reaguje na różnicowy prąd przemienny sinusoidalny
- Charakterystyka
- B
- Prąd znamionowy
- In: 16 A
- Prąd różnicowy
- 30mA
- Zabezpieczenie nadprądowe
- wbudowane — aparat łączy ochronę różnicowoprądową z zabezpieczeniem przeciążeniowym i zwarciowym w jednej obudowie
- Liczba biegunów
- 1P+N
- Napięcie znamionowe
- 230/240 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 6 kA
- Eksploatacyjna zdolność łączeniowa
- Ics: 6 kA
- Zwarciowa zdolność łączeniowa
- 6 kA
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Sygnalizacja zadziałania
- kontrolka na obudowie
- Plombowanie
- tak
- Liczba modułów
- 1
- Szerokość
- 18 mm
- Wysokość
- 67 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- maks. 6 mm²
- Materiał zacisków
- stal ocynkowana
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61009-1:2013-06 + A1 + A2 + A11 + A12, PN-EN 61009-2-1:2008
- Certyfikat
- TÜV SÜD nr B 092999 0008 Rev. 00
- Deklaracja zgodności UE
- A0202/2022
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 12
- EAN
- 5900280961877
Zanim zamówisz: to jest wyłącznik typ AC o charakterystyce B — oba parametry trzeba dobrać do obwodu, bo z zewnątrz warianty są nie do odróżnienia. Zaciski przyjmują żyły do 6 mm². Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
