Opis
KZQ-500-A
Czujnik zbliżeniowy jednobiegunowy do oświetlenia szafek.
Zbliżeniowy • 5–6 cm • 200 W LED • jednobiegunowy • 5 A • IP20
Kod producenta: B53-KZQ-500-A | EAN: 5900280916358
Czujnik zbliżeniowy Bemko KZQ-500-A załącza oświetlenie, gdy sprzed jego oka zniknie przeszkoda znajdująca się w odległości 5–6 cm. W praktyce oznacza to najprostszą automatykę meblową, jaką da się zrobić: czujnik patrzy na zamknięte drzwiczki, otwarcie zapala światło, zamknięcie gasi. Nie ma styków mechanicznych ani magnesu do naklejenia na skrzydle. Wersja jednobiegunowa przerywa wyłącznie przewód fazowy, co upraszcza podłączenie tam, gdzie neutralny jest wspólny dla kilku opraw. Obciążalność dla LED wynosi 200 W, prąd maksymalny 5 A, a pobór własny w czuwaniu to 0,1 W.
Zasięg 5–6 cm
Detektor obserwuje przestrzeń tuż przed sobą — reaguje na drzwiczki, nie na osobę w pokoju.
Rozłączanie jednobiegunowe
Przerywa tylko fazę. Prostsze podłączenie, gdy przewód neutralny jest wspólny dla kilku opraw.
200 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 500 W z nazwy dotyczy żarówek.
0,1 W w czuwaniu
Pobór własny przy zgaszonym świetle — czujnik jest zasilany cały czas.
Jak to działa
Czujnik zbliżeniowy Bemko — zasada działania
Reaguje na przeszkodę, nie na ruch w pomieszczeniu

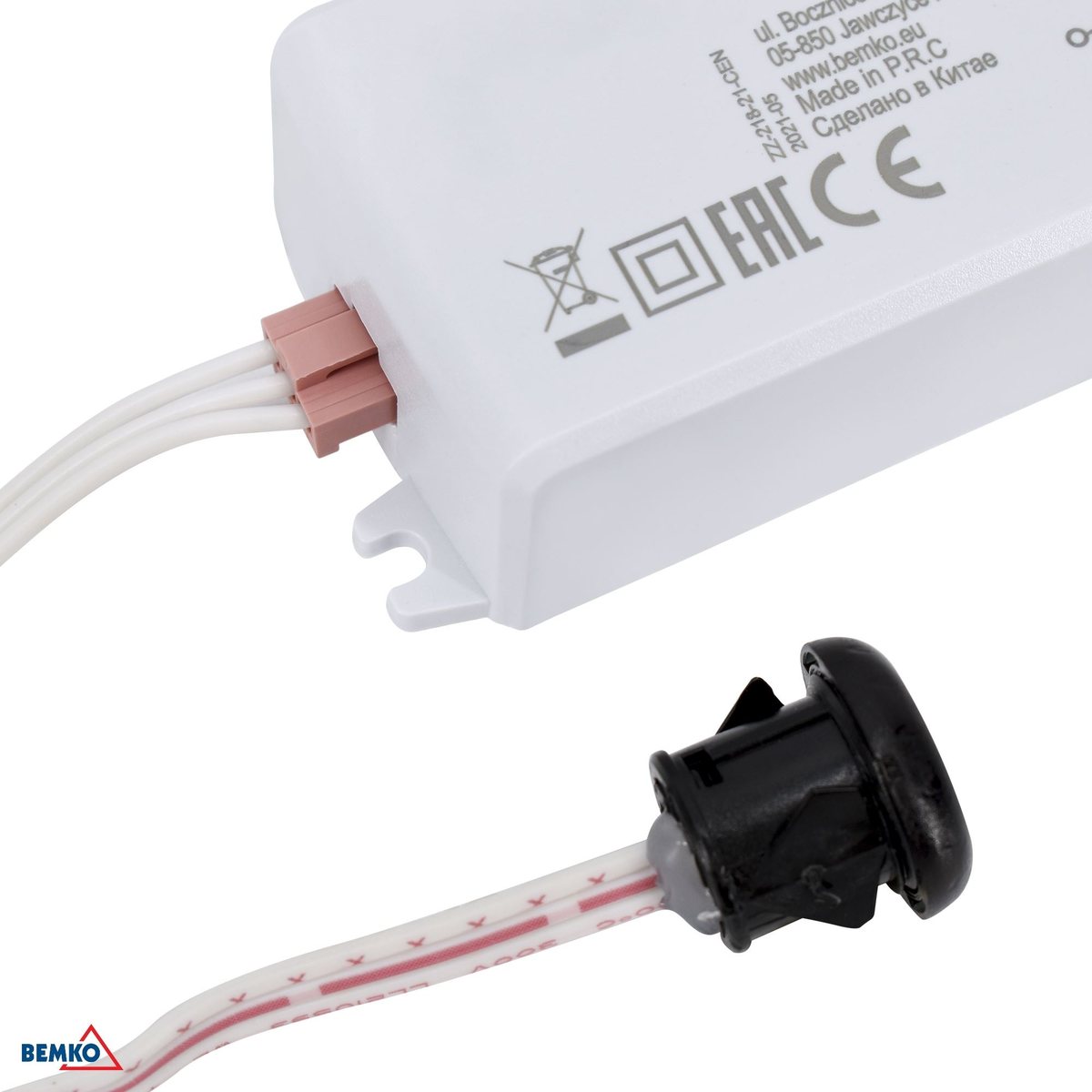

Detektor podczerwieni obserwuje przestrzeń tuż przed sobą. Gdy drzwiczki są zamknięte, widzi ich powierzchnię i trzyma obwód wyłączony. Otwarcie zabiera przeszkodę sprzed czujnika i światło się zapala.
Zamiast kontaktronu i wyłącznika krańcowego
Nie ma ruchomych styków, które się zużywają, ani magnesu do przyklejenia na skrzydle. Czujnik nie dotyka niczego, więc nie ma się co zepsuć mechanicznie.
Zasięg liczony w centymetrach
To celowe ograniczenie: czujnik ma widzieć drzwiczki szafki, a nie osobę przechodzącą przez pokój. Dlatego zasięg podaje się w centymetrach, nie w metrach.
Obudowa z poliwęglanu, prąd do 5 A

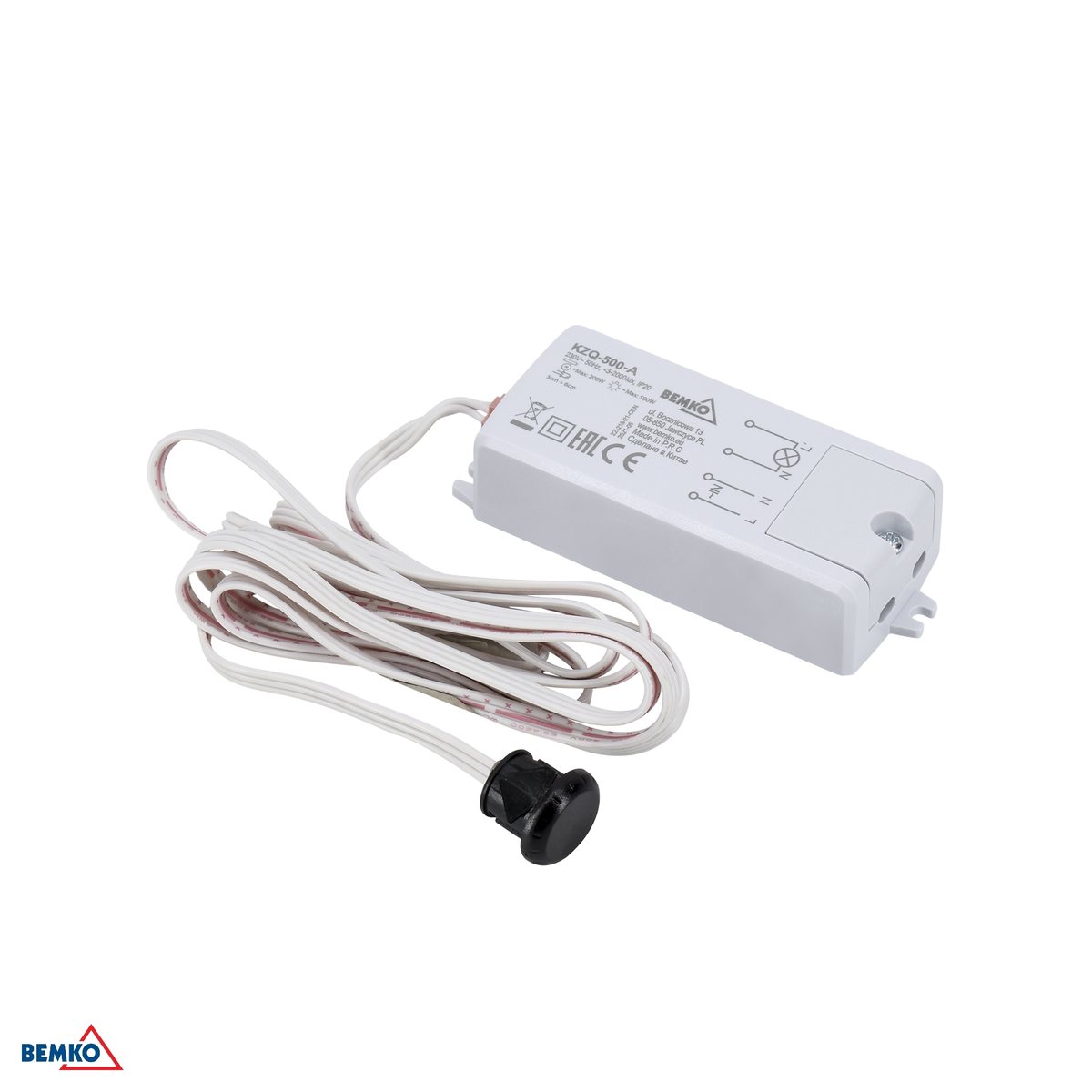

Korpus z PC o wymiarach około 88 × 35 × 19 mm chowa się w boku szafki. Maksymalny prąd obciążenia wynosi 5 A.
Dobór wariantu
Jednobiegunowy czy dwubiegunowy?
Oba warianty KZQ-500 działają identycznie z punktu widzenia użytkownika. Różnica dotyczy wyłącznie tego, ile przewodów przerywa czujnik.
Rozłącza fazę, prostsze podłączenie
Obudowa 84 × 35 × 19 mm, zasilanie AC 220–240 V. Wybór, gdy neutralny prowadzisz wspólnie do kilku opraw i nie ma potrzeby go przerywać.
Rozłącza fazę i neutralny
Pełne odcięcie odbiornika od zasilania po wyłączeniu. Zasięg 3–6 cm i obudowa 88 × 35 × 19 mm. Zobacz KZQ-500 dwubiegunowy.
Montaż
Co sprawdzić przed montażem
- Obudowa 84 × 35 × 19 mm z poliwęglanu (PC). Zasilanie AC 220–240 V, 50 Hz.
- Zamontuj czujnik tak, aby zamknięte drzwiczki były 5–6 cm przed okiem detektora.
- Rozłączanie jednobiegunowe — przerywany jest wyłącznie przewód fazowy.
- Obciążalność 200 W dla LED i świetlówek kompaktowych, 500 W dla żarówek. Prąd maksymalny 5 A.
- Pobór własny w trybie czuwania 0,1 W.
- Stopień szczelności IP20 — wyłącznie do wnętrz i zabudowy meblowej.
- Detektor podczerwieni krótkiego zasięgu — reaguje na obecność przeszkody, nie na ruch osoby.
- Maksymalny prąd obciążenia 5 A. Obudowa z poliwęglanu (PC).
- Klasa ochronności II, stopień szczelności IP20. Temperatura pracy od −20 °C do +40 °C.
Zastosowania
Gdzie sprawdzi się czujnik zbliżeniowy
Szafy i garderoby
Światło zapala się przy otwarciu drzwi i gaśnie po ich zamknięciu — bez wyłącznika.
Zabudowa kuchenna
Oświetlenie szafek górnych i szuflad, załączane automatycznie.
Witryny i meble ekspozycyjne
Podświetlenie uruchamiane otwarciem, bez widocznego przycisku.
Schowki i pomieszczenia gospodarcze
Wszędzie tam, gdzie po wejściu ma być jasno, a wyłącznik jest niewygodny.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa, instrukcja montażu ze schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- zbliżeniowy (podczerwień), jednobiegunowy
- Napięcie zasilania
- AC 220–240 V, 50 Hz
- Moc
- 500 W (lampy żarowe) / 200 W (lampy energooszczędne i LED)
- Obciążalność LED
- 200 W
- Zasięg detekcji
- 5–6 cm
- Stopień szczelności
- IP20
- Klasa ochronności
- II
- Temperatura pracy
- -20 °C ÷ +40 °C
- Pobór mocy
- 0,1 W (czuwanie)
- Moc w trybie czuwania (Psb)
- Psb<0,5 W
- Prąd maksymalny
- 5 A
- Materiał obudowy
- PC (poliwęglan)
- Kolor
- Biały
- Długość
- 88 mm
- Szerokość
- 35 mm
- Wysokość
- 19 mm
- Wymiary
- 84 × 35 × 19 mm
Przy rozłączaniu jednobiegunowym odbiornik pozostaje połączony z przewodem neutralnym. Przed pracami serwisowymi w oprawie odłącz zasilanie wyłącznikiem nadprądowym, nie samym czujnikiem.
