KZQ-500

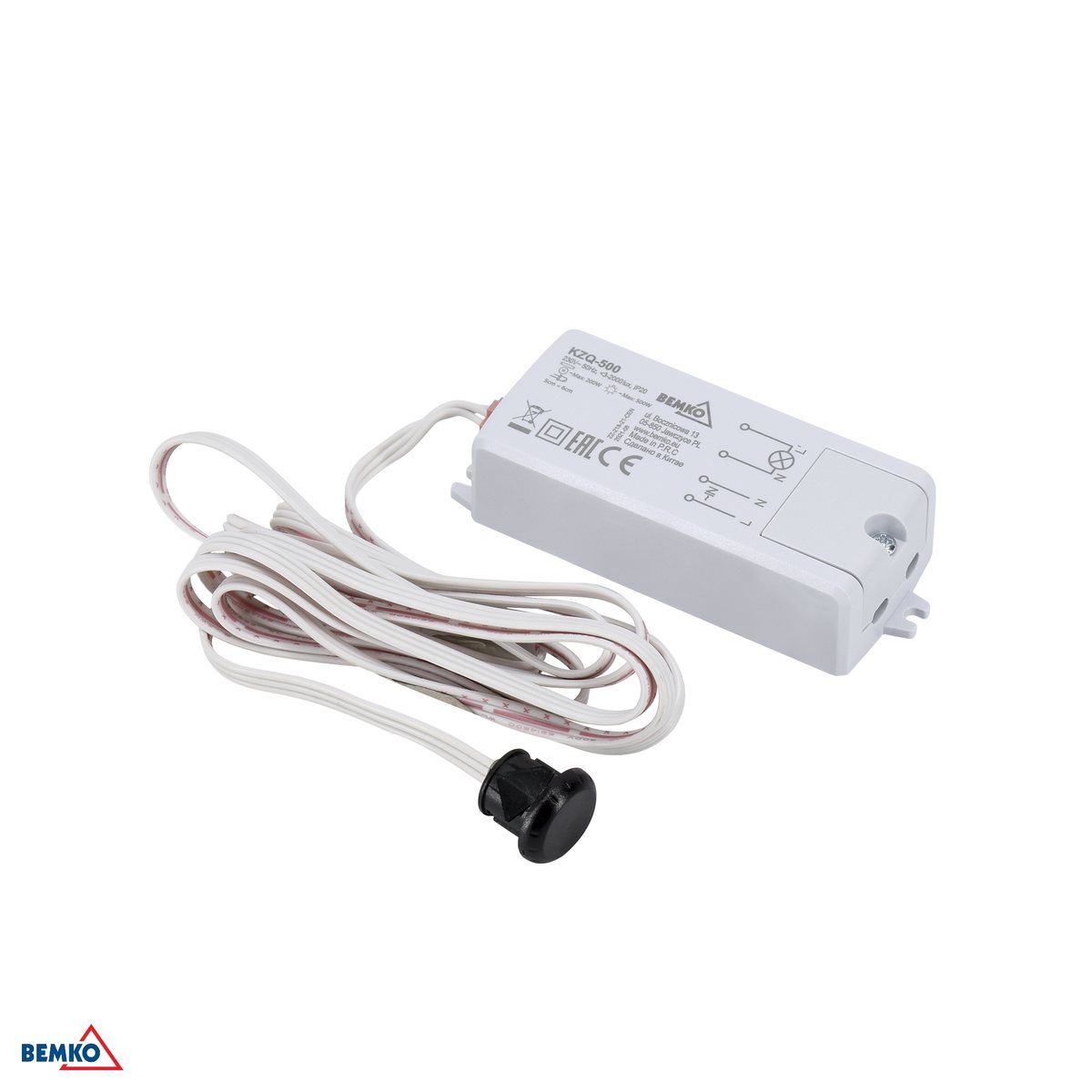

Czujnik zbliżeniowy dwubiegunowy do oświetlenia szafek.
Zbliżeniowy • 3–6 cm • 200 W LED • dwubiegunowy • 5 A • IP20
Kod producenta: B53-KZQ-500 | EAN: 5900280905819
Czujnik zbliżeniowy Bemko KZQ-500 nie wykrywa ruchu w pomieszczeniu — reaguje na przeszkodę w odległości 3–6 cm. To zupełnie inne zastosowanie niż czujnik ruchu: montujesz go w boku szafki tak, żeby „patrzył” na zamknięte drzwiczki. Dopóki je widzi, obwód jest wyłączony; otwarcie drzwiczek zapala światło. Zamiast kontaktronu z magnesem albo wyłącznika krańcowego dostajesz element bez ruchomych styków. Wersja dwubiegunowa rozłącza oba przewody — fazę i neutralny — więc odbiornik jest po wyłączeniu całkowicie odcięty od zasilania. Obciążalność dla opraw LED wynosi 200 W przy prądzie maksymalnym 5 A.
Zasięg 3–6 cm
Reaguje na przeszkodę tuż przed sobą, nie na osobę przechodzącą przez pomieszczenie.
Rozłączanie dwubiegunowe
Przerywa fazę i przewód neutralny — odbiornik zostaje całkowicie odcięty od zasilania.
200 W dla LED
Obciążalność dla opraw LED i świetlówek kompaktowych; 500 W z nazwy dotyczy żarówek.
88 × 35 × 19 mm
Obudowa z poliwęglanu, chowana w boku szafki. Prąd maksymalny 5 A.
Jak to działa
Czujnik zbliżeniowy Bemko — zasada działania
Reaguje na przeszkodę, nie na ruch w pomieszczeniu

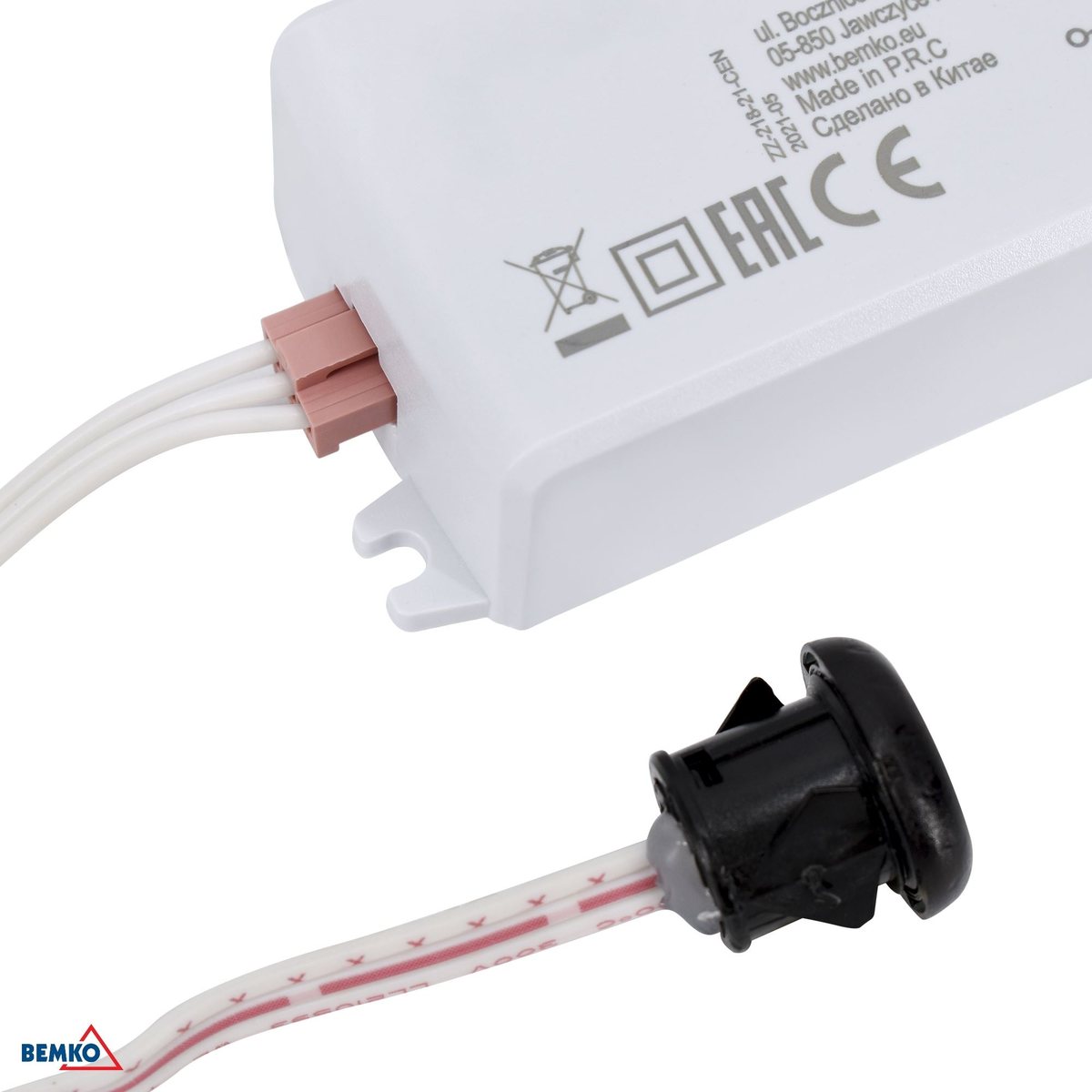

Detektor podczerwieni obserwuje przestrzeń tuż przed sobą. Gdy drzwiczki są zamknięte, widzi ich powierzchnię i trzyma obwód wyłączony. Otwarcie zabiera przeszkodę sprzed czujnika i światło się zapala.
Zamiast kontaktronu i wyłącznika krańcowego
Nie ma ruchomych styków, które się zużywają, ani magnesu do przyklejenia na skrzydle. Czujnik nie dotyka niczego, więc nie ma się co zepsuć mechanicznie.
Zasięg liczony w centymetrach
To celowe ograniczenie: czujnik ma widzieć drzwiczki szafki, a nie osobę przechodzącą przez pokój. Dlatego zasięg podaje się w centymetrach, nie w metrach.
Obudowa z poliwęglanu, prąd do 5 A
Korpus z PC o wymiarach około 88 × 35 × 19 mm chowa się w boku szafki. Maksymalny prąd obciążenia wynosi 5 A.
Dobór wariantu
Dwubiegunowy czy jednobiegunowy?
Bemko ma dwa czujniki KZQ-500 o tej samej idei i tym samym zastosowaniu. Różnica jest wyłącznie w sposobie rozłączania obwodu — i to jest decyzja instalacyjna, nie użytkowa.
Rozłącza fazę i neutralny
Po wyłączeniu odbiornik nie ma napięcia na żadnym przewodzie. Wybór, gdy zależy Ci na pełnym odcięciu — na przykład przy oprawach dostępnych ręką w szafie.
Rozłącza tylko fazę
Prostsze podłączenie, przerywa wyłącznie przewód fazowy. Zasięg 5–6 cm i nieco mniejsza obudowa 84 × 35 × 19 mm. Zobacz KZQ-500-A jednobiegunowy.
Montaż
Co sprawdzić przed montażem
- Obudowa 88 × 35 × 19 mm z poliwęglanu (PC). Zasilanie 230 V~ 50 Hz.
- Zamontuj czujnik tak, aby zamknięte drzwiczki znajdowały się 3–6 cm przed okiem detektora.
- Rozłączanie dwubiegunowe — do czujnika doprowadzasz fazę i neutralny, oba są przerywane.
- Obciążalność 200 W dla LED i świetlówek kompaktowych, 500 W dla żarówek. Prąd maksymalny 5 A.
- Pobór własny w czuwaniu poniżej 0,5 W.
- Stopień szczelności IP20 — montaż wyłącznie wewnątrz mebla lub suchego pomieszczenia.
- Detektor podczerwieni krótkiego zasięgu — reaguje na obecność przeszkody, nie na ruch osoby.
- Maksymalny prąd obciążenia 5 A. Obudowa z poliwęglanu (PC).
- Klasa ochronności II, stopień szczelności IP20. Temperatura pracy od −20 °C do +40 °C.
Zastosowania
Gdzie sprawdzi się czujnik zbliżeniowy
Szafy i garderoby
Światło zapala się przy otwarciu drzwi i gaśnie po ich zamknięciu — bez wyłącznika.
Zabudowa kuchenna
Oświetlenie szafek górnych i szuflad, załączane automatycznie.
Witryny i meble ekspozycyjne
Podświetlenie uruchamiane otwarciem, bez widocznego przycisku.
Schowki i pomieszczenia gospodarcze
Wszędzie tam, gdzie po wejściu ma być jasno, a wyłącznik jest niewygodny.
Do pobrania
Dokumentacja producenta
Komplet dokumentów producenta — karta katalogowa, instrukcja montażu ze schematem podłączenia oraz deklaracja zgodności UE.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Typ czujnika
- zbliżeniowy (podczerwień), dwubiegunowy
- Napięcie zasilania
- 230 V~ 50 Hz
- Moc
- 500 W (lampy żarowe) / 200 W (lampy energooszczędne i LED)
- Obciążalność LED
- 200 W
- Zasięg detekcji
- 3–6 cm
- Stopień szczelności
- IP20
- Klasa ochronności
- II
- Temperatura pracy
- -20 °C ÷ +40 °C
- Pobór mocy
- Psb <0,5 W
- Moc w trybie czuwania (Psb)
- Psb<0,5 W
- Prąd maksymalny
- 5 A
- Materiał obudowy
- PC (poliwęglan)
- Kolor
- Biały
- Długość
- 88 mm
- Szerokość
- 35 mm
- Wysokość
- 19 mm
- Wymiary
- 88 × 35 × 19 mm
To nie jest czujnik ruchu: zasięg 3–6 cm oznacza, że czujnik musi „widzieć” drzwiczki. Jeżeli szukasz automatyki reagującej na wejście do pomieszczenia, potrzebujesz czujnika PIR.
