Opis

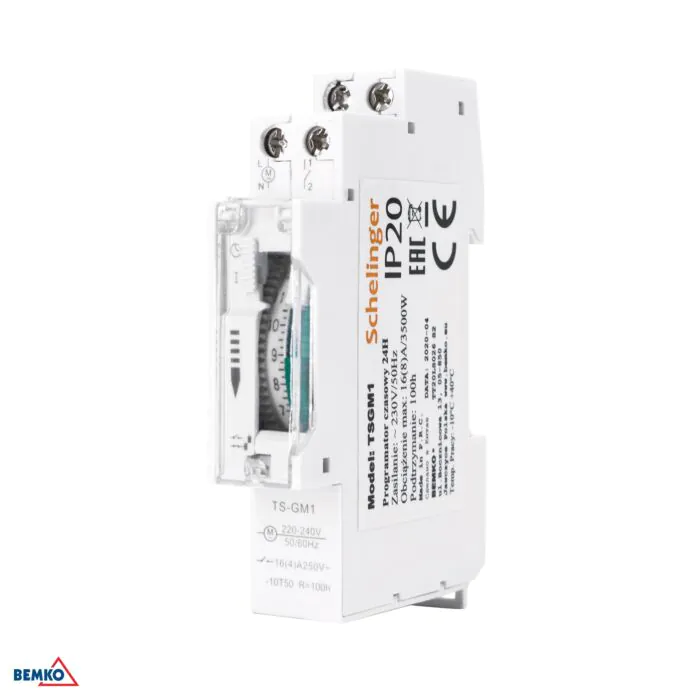

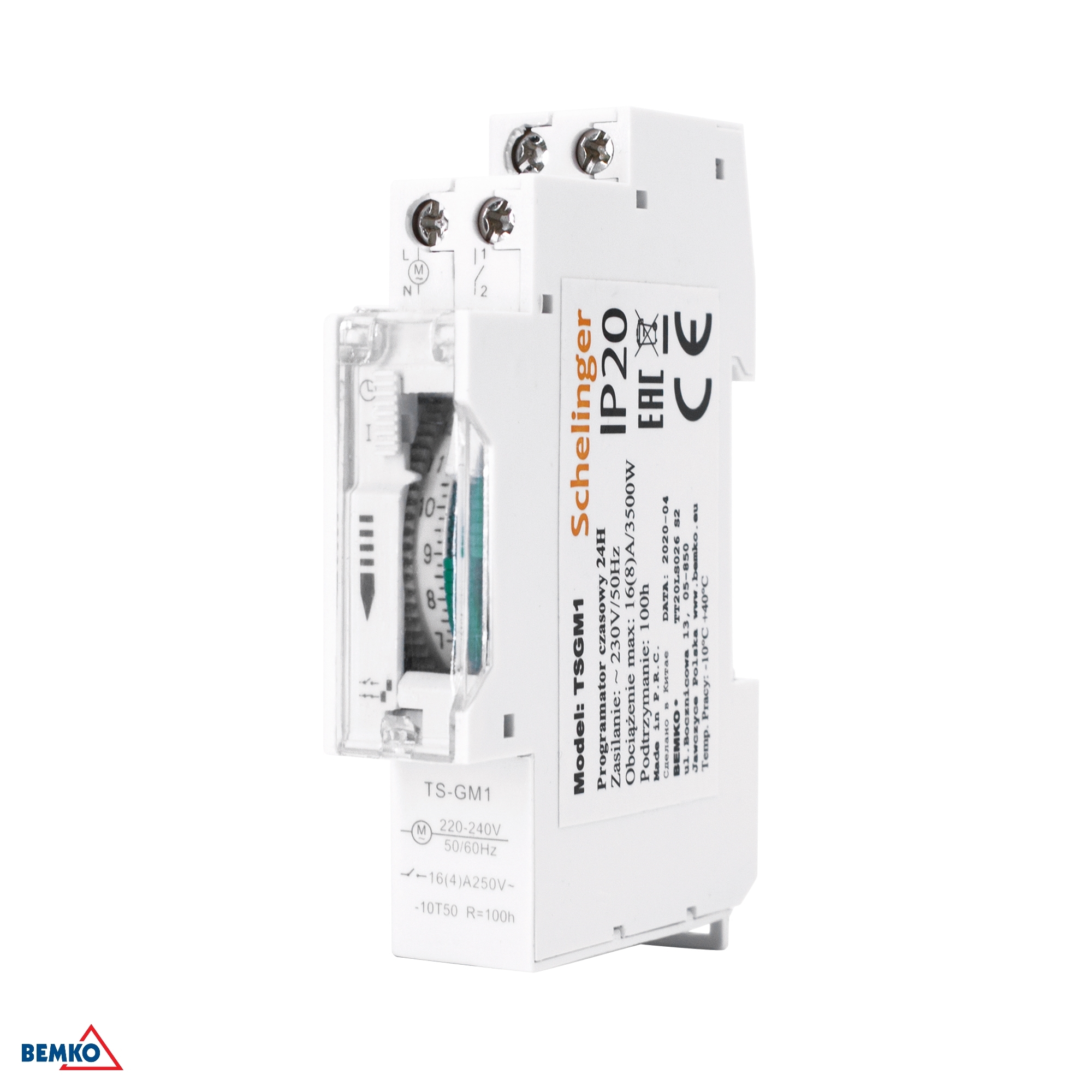

TSGM1 24h
Mechaniczny programator czasowy dobowy na szynę DIN
96 zapadek • 16 A • 3500 W • 230 V • 1 moduł
Kod producenta: A26-TSGM1 | EAN: 5900280917768
TSGM1 to mechaniczny programator czasowy do rozdzielnicy. Harmonogram ustawia się przez przesunięcie zapadek na obrotowej tarczy — bez menu, bez programowania przyciskami i bez ryzyka, że ktoś zgubi się w ustawieniach. Tarcza ma 96 zapadek, czyli jedną na każde 15 minut doby, a cykl powtarza się codziennie w tych samych godzinach. Zajmuje w rozdzielnicy zaledwie 1 moduł, a styk przełącza obciążenie do 16 A / 3500 W przy własnym poborze mocy poniżej 0,5 W.
96 zapadek na tarczy
Jedna zapadka odpowiada 15 minutom — dobę dzielisz na kwadranse i wybierasz, które mają być załączone.
16 A i 3500 W
Obciążenie żarowe do 16 A, świetlówkowe i silnikowe do 8 A. Styk zwierny 1× NO.
Tylko 1 moduł
Szerokość 18 mm — najwęższy wariant programatora, zmieści się nawet w ciasnej rozdzielnicy.
Przełącznik TIMER / TOTAL ON
Jednym suwakiem obchodzisz harmonogram i załączasz odbiornik na stałe — bez zmiany zapadek.
Główne cechy
Poznaj bliżej programator

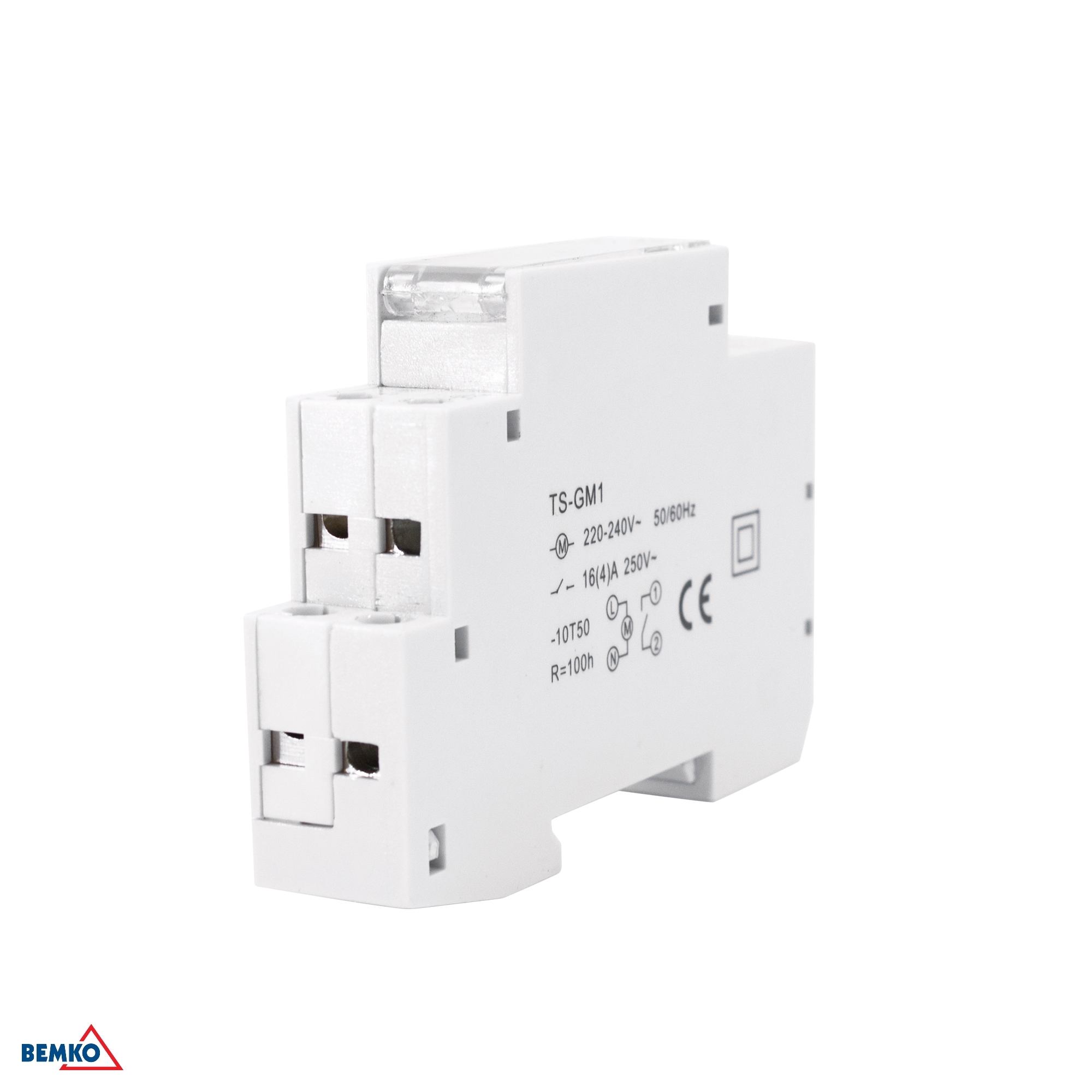

Tarcza z podziałką dobową i wskaźnikiem
Tarcza obraca się raz na 24 godziny. Aktualną godzinę ustawia się, przekręcając ją do znacznika — zawsze zgodnie z kierunkiem pracy zegara, nigdy w drugą stronę.
Dokładność 15 minut
Najkrótszy odcinek załączenia to jeden kwadrans, a najdłuższy — pełna doba. Dokładność chodu zegara wynosi ±3 sekundy na dobę w temperaturze 22 °C.
Dwa tryby: TIMER MODE i TOTAL ON
W położeniu TIMER programator pracuje według zapadek. Przesunięcie suwaka na TOTAL ON załącza odbiornik na stałe — wygodne przy pracach serwisowych albo gdy chcesz doraźnie ominąć harmonogram.
Styk 1× NO i zaciski do 2,5 mm²
Jeden kanał wyjściowy zwierany na czas załączenia. Przewód odizolowuje się na 10 mm, a urządzenie zatrzaskuje się na standardowej szynie DIN TH-35.
Który programator wybrać
Mechaniczny czy elektroniczny?
Oba rozwiązania montuje się w rozdzielnicy i oba przełączają do 16 A. Różnią się sposobem zadawania harmonogramu — i to zwykle przesądza o wyborze.
Ten model — TSGM1
Cykl dobowy, zapadki
Ten sam harmonogram powtarza się każdego dnia. Nastawa jest widoczna na tarczy i zrozumiała dla każdego. Zajmuje 1 moduł i kosztuje mniej. Dobry wybór, gdy rytm pracy urządzenia nie zmienia się w weekendy.
Alternatywa — TPE2
Cykl tygodniowy, wyświetlacz
Pozwala ustawić inne godziny dla poszczególnych dni tygodnia i zapamiętuje 50 programów. Zajmuje 2 moduły. Wybierz go, jeśli w soboty i niedziele obiekt pracuje inaczej niż w tygodniu.
Zobacz programator A26-TPE2
Jak to działa
Ustawienie w trzech krokach
Programowanie mechanicznego zegara sprowadza się do trzech czynności — bez wchodzenia w menu i bez zapamiętywania kombinacji przycisków. Załączenie od 7:00 do 7:45 to po prostu trzy kolejne zapadki.
- Ustaw aktualną godzinę — przekręć tarczę tak, aby bieżący czas znalazł się przy wskaźniku.
- Przesuń zapadki odpowiadające godzinom, w których odbiornik ma być załączony. Każda to 15 minut, a odcinek ON jest widoczny na skali.
- Ustaw suwak na TIMER — programator powtarza ten sam cykl codziennie, dopóki nie zmienisz układu zapadek.
Tarczę kręć tylko w jedną stronę. Przy ustawianiu godziny tarczę obraca się wyłącznie zgodnie z kierunkiem pracy zegara. Cofanie jej grozi uszkodzeniem mechanizmu.
Montaż tylko przez elektryka. Programator wpina się bezpośrednio w instalację, a nie do gniazdka. Przed montażem i demontażem należy odłączyć zasilanie, a prace powinien wykonać instalator z odpowiednimi uprawnieniami.
Cykl dobowy — co to znaczy w praktyce
Tarcza nie rozróżnia dni tygodnia. Jeśli ustawisz załączenie od 6:00 do 8:00, nastąpi ono również w sobotę i niedzielę. Gdy potrzebujesz innego harmonogramu na weekend, sięgnij po wersję tygodniową.
Nie masz rozdzielnicy pod ręką?
Do sterowania pojedynczym urządzeniem wygodniejszy będzie programator wtykany Bemko B60-TSEF1, który wpina się wprost do gniazdka.
Zastosowanie
Gdzie sprawdzi się TSGM1
Urządzenie przeznaczone do użytku wewnętrznego. Nie nadaje się do pracy w warunkach wysokiego zapylenia i wilgotności, w kontakcie z wodą, w strefach zagrożonych wybuchem ani przy silnych wibracjach i oparach chemicznych.

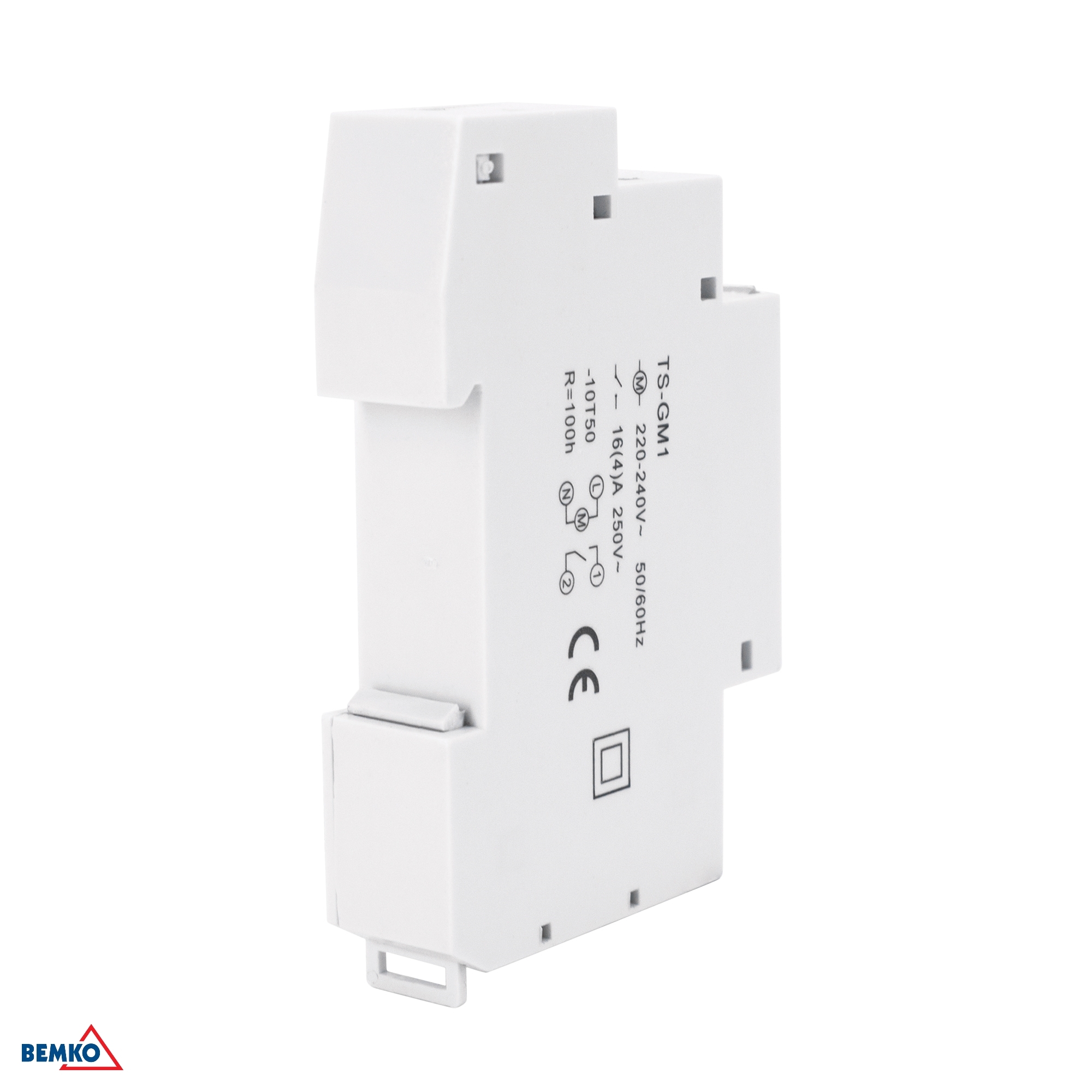

Gabaryt i montaż
Jeden moduł w rozdzielnicy
Obudowa ma wymiary 92 × 18 × 63 mm, czyli szerokość jednego standardowego modułu. To najoszczędniejszy gabarytowo sposób na dodanie sterowania czasowego do istniejącej rozdzielnicy — często wystarczy jedno wolne miejsce obok zabezpieczeń.
Programator podłącza się w układzie TN-C lub TN-S. Urządzenie wykonano w II klasie ochronności — obudowa z podwójną izolacją nie wymaga przewodu ochronnego. Stopień szczelności IP20 i stopień zanieczyszczenia 2 przewidują pracę wewnątrz obudowy rozdzielnicy, w temperaturze od −10 °C do +40 °C. Programatora nie wolno zakrywać — musi mieć swobodny dopływ powietrza.
Dane techniczne
Parametry techniczne
Kod producenta
A26-TSGM1
EAN
5900280917768
Marka
Schelinger
Typ
Mechaniczny dobowy
Sposób montażu
Szyna DIN / TH / THS 35 mm
Liczba modułów
1
Napięcie znamionowe
230 V ~ 50 Hz
Prąd znamionowy
16 (8) A
Maks. moc odbiornika
3500 W
Obciążalność wg rodzaju odbiornika
Żarowe 16 A / świetlówkowe 8 A / silnikowe 8 A
Pobór mocy własnej
≤ 0,5 W
Konfiguracja styków
1× NO (styk zwierny)
Liczba programów
96 zapadek
Cykl pracy
15 min ÷ 24 h
Dzienna tolerancja zegara
±3 s / dobę (22 °C)
Tryby pracy
TIMER MODE / TOTAL ON
Pojemność zacisków
maks. 2,5 mm² (odizolowanie 10 mm)
Stopień szczelności
IP20
Stopień zanieczyszczenia
2
Klasa ochronności
II (podwójna izolacja)
Temperatura pracy
-10 °C ÷ +40 °C
Wymiary (wys. × szer. × gł.)
92 × 18 × 63 mm
Waga
0,09 kg
Do pobrania
Dokumentacja producenta
Wszystkie pliki pochodzą bezpośrednio od producenta. W instrukcji znajdziesz schematy podłączenia dla układów TN-C i TN-S oraz rysunek pokazujący ustawianie zapadek krok po kroku.
Produkt oznaczony znakami CE, EAC i RoHS. Zużytego sprzętu elektrycznego nie należy wyrzucać razem z odpadami komunalnymi — urządzenie trzeba przekazać do punktu zbiórki w celu recyklingu.
