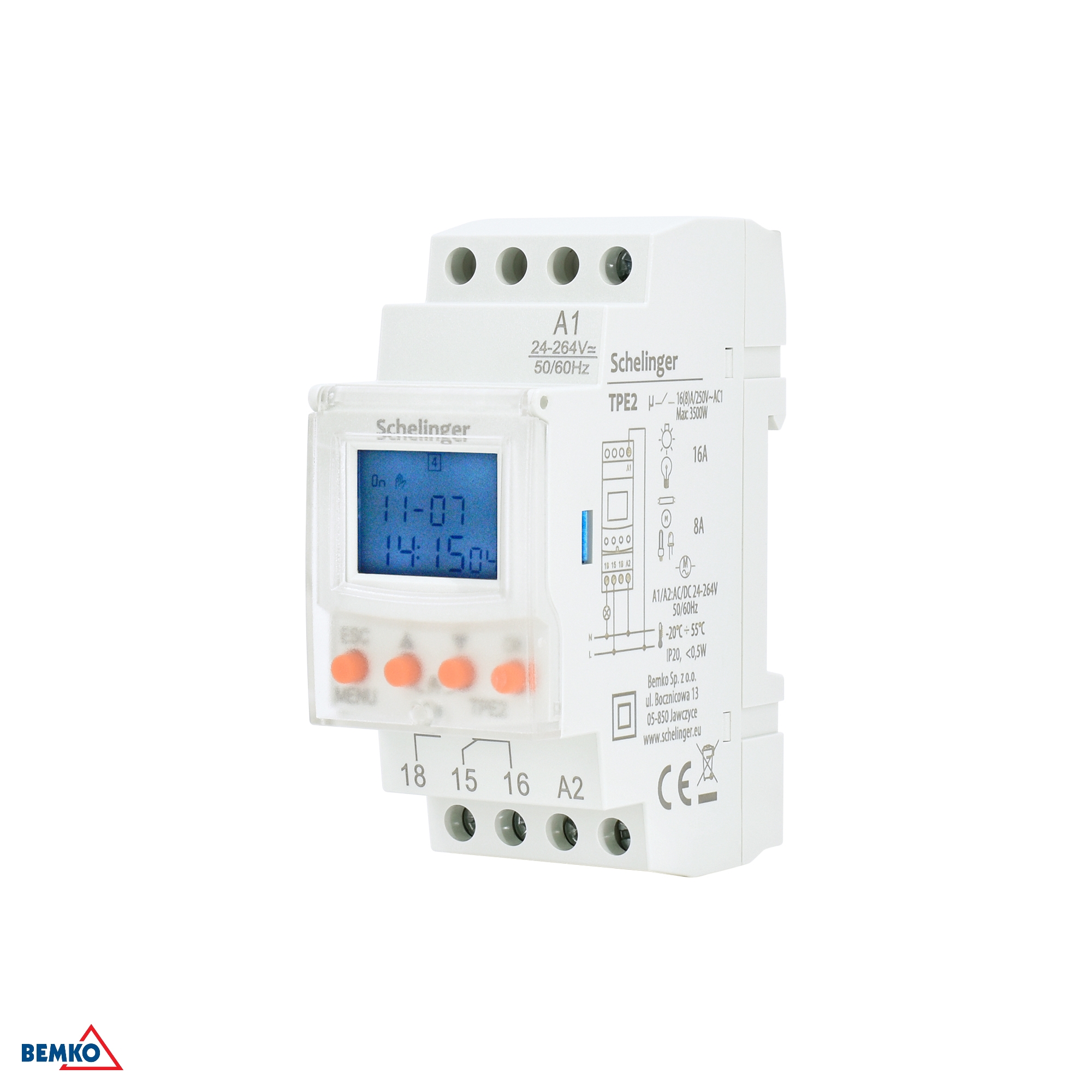

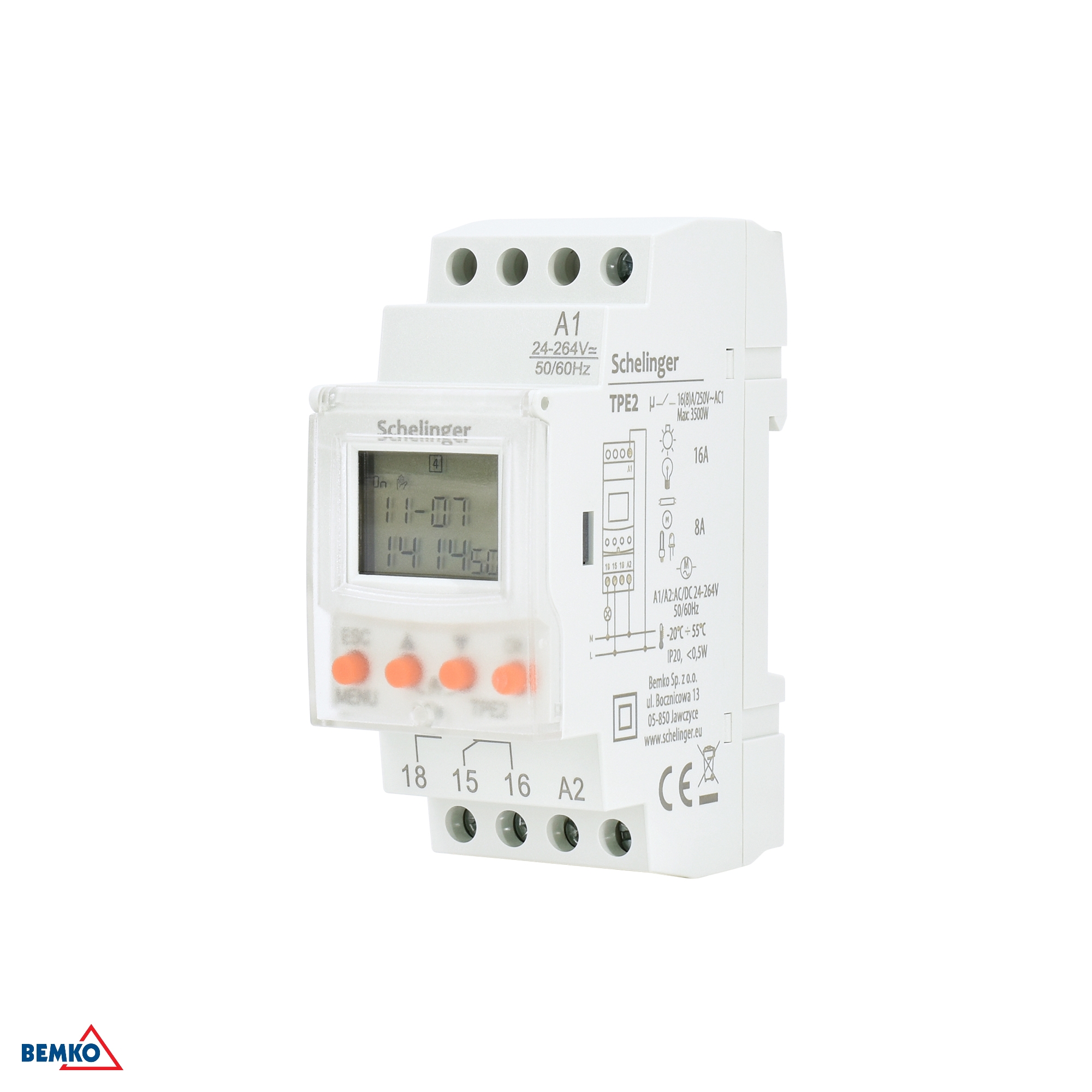

TPE2
Elektroniczny programator czasowy tygodniowy na szynę DIN
50 programów • 16 A • 3500 W • 24–264 V • 2 moduły
Kod producenta: A26-TPE2 | EAN: 5900280981868
TPE2 to programator czasowy do rozdzielnicy — montowany na szynie DIN, zajmuje 2 moduły i steruje obwodem na stałe wpiętym w instalację. W odróżnieniu od programatorów wtykanych do gniazdka obsłuży całą linię oświetlenia, wentylację czy ogrzewanie. Pamięta 50 programów, a przekaźnik wytrzymuje obciążenie 16 A / 3500 W. Szeroki zakres zasilania 24–264 V AC/DC pozwala stosować go zarówno w typowej instalacji 230 V, jak i w obwodach niskonapięciowych.
50 programów
Zapamiętuje 50 nastaw czasowych — wystarczy na rozbudowany harmonogram tygodniowy.
16 A i 3500 W
Styk przełączny 1× NO/NC. Obciążenie rezystancyjne do 16 A, indukcyjne do 8 A.
Zasilanie 24–264 V
Uniwersalne wejście AC/DC 50/60 Hz — ten sam programator w instalacji 230 V i w obwodzie 24 V.
Nastawa od 1 minuty
Czas załączenia w zakresie od 1 minuty do 24 godzin — także krótkie impulsy sterujące.
Główne cechy
Poznaj bliżej programator

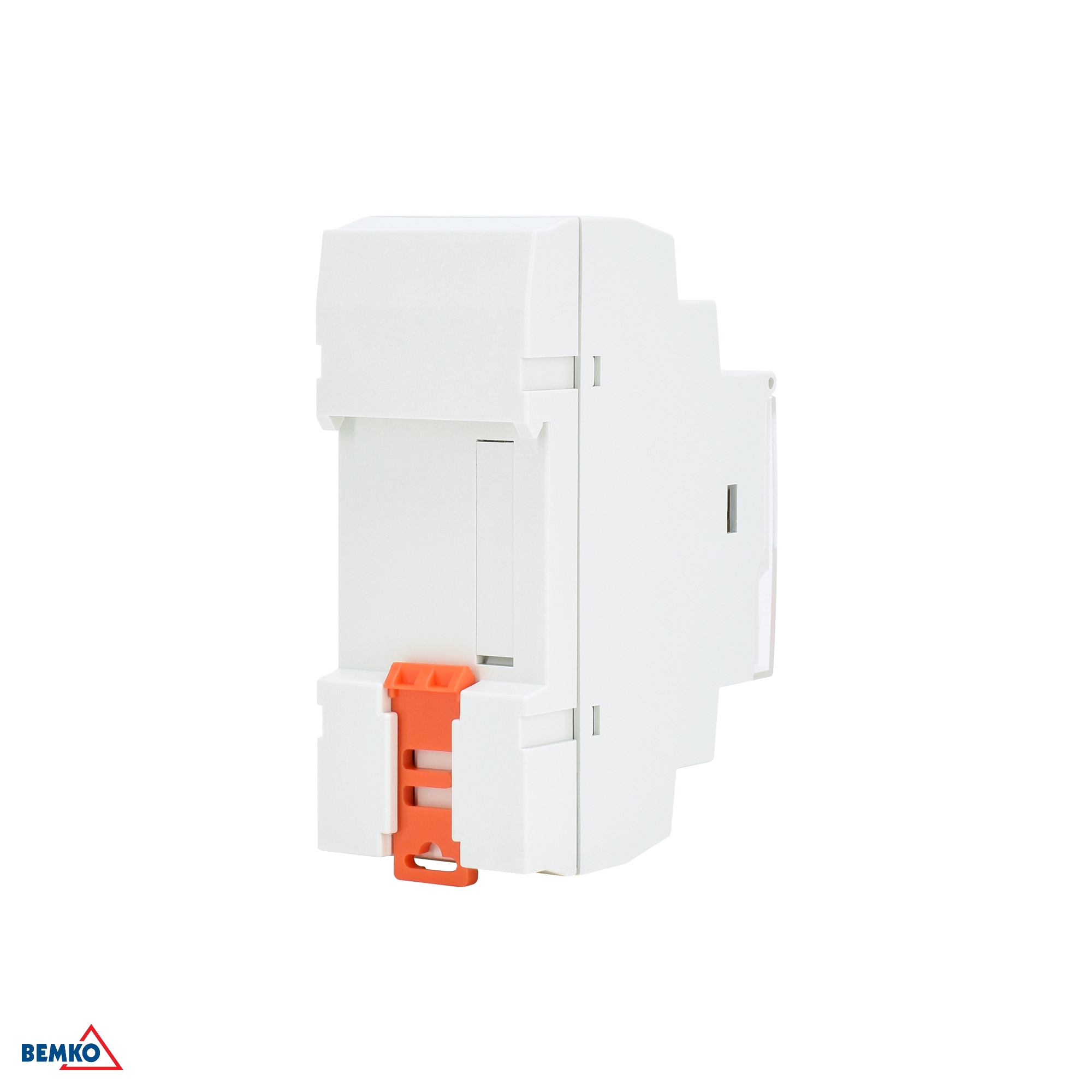

Montaż na szynie DIN TH-35
Zatrzaskuje się w rozdzielnicy obok wyłączników nadprądowych. Zajmuje 2 moduły, czyli 36 mm szerokości — nie potrzeba osobnej obudowy ani gniazda.
Styk przełączny 1× NO/NC
Jeden kanał z wyjściem zwiernym i rozwiernym. Możesz sterować obwodem, który ma się załączać o zadanej porze, albo odwrotnie — rozłączać w wybranych godzinach.
Osłona przycisków
Klapka nad panelem sterowania zabezpiecza nastawy przed przypadkową zmianą — istotne w rozdzielnicach dostępnych dla wielu osób.
Zaciski 1–4 mm²
Pojemność zacisków od 1 do 4 mm² obejmuje przewody typowe dla obwodów oświetleniowych i gniazdowych. Napięcie znamionowe izolacji Ui 415 V.
Rodzaje programów
Harmonogram tygodniowy albo impuls
TPE2 obsługuje dwa rodzaje nastaw. Wybór zależy od tego, czy odbiornik ma pracować w wyznaczonych godzinach, czy tylko dostać krótki sygnał sterujący.
Program tygodniowy
Załącz o godzinie, wyłącz o godzinie
Klasyczna para nastaw ON i OFF przypisana do dnia lub grupy dni tygodnia. Tak steruje się oświetleniem witryny, iluminacją elewacji czy ogrzewaniem w godzinach pracy zakładu.
Program impulsowy
Krótkie załączenie o zadanej porze
Styk zamyka się na zaprogramowany czas, od 1 minuty, i sam się rozłącza. Przydatne przy dzwonkach szkolnych, syrenach, zaworach czy układach, które wymagają sygnału startowego, a nie ciągłego zasilania.
Zasilanie
Jeden model, wiele instalacji
Wejście zasilania przyjmuje od 24 do 264 V, prąd zmienny lub stały, przy 50 i 60 Hz. To rzadka cecha wśród programatorów modułowych — większość wymaga dokładnie 230 V AC.
- W standardowej rozdzielnicy domowej pracuje na 230 V AC, jak każdy inny aparat modułowy.
- W instalacjach przemysłowych i automatyce zadziała też przy zasilaniu 24 V DC, bez dokładania przetwornicy.
- Zakres temperatury pracy od −20 °C do +55 °C obejmuje również rozdzielnice w garażach i pomieszczeniach nieogrzewanych.
Montaż tylko przez elektryka. Programator wpina się bezpośrednio w instalację, a nie do gniazdka. Podłączenie wymaga wyłączenia zasilania rozdzielnicy i powinien je wykonać instalator z odpowiednimi uprawnieniami.
Wystarczy program dobowy?
Prostszą i tańszą alternatywą jest mechaniczny programator dobowy Schelinger A26-TSGM1 — nastawy ustawia się zapadkami na tarczy, cykl powtarza się co 24 godziny. To samo obciążenie 16 A i montaż na szynie DIN.
Nie masz rozdzielnicy pod ręką?
Do sterowania pojedynczym urządzeniem wygodniejszy będzie programator wtykany Bemko B60-TSEF1, który wpina się wprost do gniazdka.
Zastosowanie
Gdzie sprawdzi się TPE2
Gabaryt
Dwa moduły w rozdzielnicy
Obudowa ma wymiary 83 × 36 × 68 mm, czyli szerokość dwóch standardowych modułów. Programator zmieści się w każdej typowej rozdzielnicy, także w niewielkiej skrzynce podtynkowej, obok zabezpieczeń obwodów, którymi steruje.
Urządzenie wykonano w II klasie ochronności — obudowa z podwójną izolacją nie wymaga podłączenia przewodu ochronnego. Stopień szczelności IP20 przewiduje pracę wewnątrz obudowy rozdzielnicy.
Dane techniczne
Parametry techniczne
Kod producenta
A26-TPE2
EAN
5900280981868
Marka
Schelinger
Typ
Elektroniczny tygodniowy
Sposób montażu
Szyna DIN / TH-35 mm
Liczba modułów
2
Napięcie zasilania
AC/DC 24–264 V, 50/60 Hz
Maks. prąd obciążenia
16 A (rezystancyjne) / 8 A (indukcyjne)
Maks. moc odbiornika
3500 W
Konfiguracja styków
1× NO/NC (styk przełączny)
Liczba programów
50
Czas załączenia
1 min ÷ 24 h
Rodzaje programów
Tygodniowe i impulsowe
Pojemność zacisków
1–4 mm²
Napięcie znamionowe izolacji
Ui 415 V
Stopień szczelności
IP20
Klasa ochronności
II (podwójna izolacja)
Temperatura pracy
-20 °C ÷ +55 °C
Wymiary (dł. × szer. × wys.)
83 × 36 × 68 mm
Waga
0,138 kg
Do pobrania
Dokumentacja producenta
Wszystkie pliki pochodzą bezpośrednio od producenta. W instrukcji znajdziesz schemat podłączenia oraz opis wprowadzania programów tygodniowych i impulsowych.
