Opis
Oprawa rastrowa Kafler RES418N na cztery świetlówki T8 G13
Pusta obudowa natynkowa — świetlówki LED T8 dobiera się i kupuje osobno.
4 × G13 • max. 4 × 18 W • IP20 • Klasa I • Montaż natynkowy
Kod producenta: C05-E-RES418N | EAN: 5900280911698
Oprawa rastrowa RES418N marki Kafler (grupa Bemko) to natynkowa, kwadratowa obudowa z czterema gniazdami G13 na świetlówki LED T8 o mocy maksymalnej 18 W każda. To wersja EMPTY — świetlówki nie są w komplecie, dobiera się je i kupuje osobno, dopasowane do gniazda G13 i długości 60 cm. Stopień ochrony IP20 ogranicza montaż do suchych wnętrz: biur, korytarzy, sal sprzedaży i pomieszczeń magazynowych bez podwyższonej wilgotności czy zapylenia. Obudowa mocuje się na powierzchni sufitu lub ściany za pomocą własnych uchwytów — to nie jest oprawa wpuszczana w zabudowę sufitu podwieszanego.
Bez świetlówek w komplecie
Cztery gniazda G13 na świetlówki LED T8 do 18 W — źródła światła dobiera się osobno.
Montaż natynkowy
Obudowa mocuje się na powierzchni sufitu lub ściany, bez wycinania otworu montażowego.
IP20 — wnętrza suche
Montaż wyłącznie wewnątrz budynku, w pomieszczeniach bez wilgoci i pyłu.
Obudowa kwadratowa
608 × 608 mm — równe boki, w przeciwieństwie do wydłużonych opraw na dwie tuby 120 cm.
Źródło światła
Ile i jakich świetlówek potrzebuje ta oprawa
Oprawa RES418N ma cztery gniazda G13, każde na świetlówkę liniową o długości 60 cm i mocy maksymalnej 18 W. W wersji EMPTY świetlówek nie ma w zestawie — dokupuje się je osobno, dopasowane do tego trzonka i tej długości; na rynku standardem są dziś świetlówki LED T8, do których ta oprawa jest przystosowana wprost.
- Trzonek G13 to standardowy trzonek świetlówek liniowych T8 — po zużyciu diod wymienia się samą świetlówkę w gnieździe, nie całą oprawę.
- 18 W to górny limit mocy na gniazdo — świetlówka o niższej mocy (np. energooszczędny odpowiednik LED) również pasuje do tego samego gniazda G13.
- Cztery gniazda są rozmieszczone w kwadratowej ramce 608 × 608 mm, po dwa w parze — inny układ niż w wydłużonych oprawach na dwie tuby 120 cm.
- Strumień świetlny i barwa światła zależą od zamontowanej świetlówki, nie od samej oprawy — sama oprawa nie świeci i nie ma tych parametrów, bo jest sprzedawana bez źródła światła.
- Producent oznacza tę oprawę jako przeznaczoną do świetlówek LED T8 (nazwa katalogowa: T8-LED) — dobieraj zamienniki LED T8 z trzonkiem G13 i długością 60 cm.
Potrzebujesz większej oprawy na dłuższe świetlówki? Wariant Kafler RES236N (C05-E-RES236N) ma dwa gniazda G13 na świetlówki 120 cm o mocy do 36 W każda, w wydłużonej obudowie 1218 × 308 mm — sprawdź, czy lepiej pasuje do Twojego pomieszczenia i rozstawu sufitu.
Warunki pracy
Gdzie można ją zamontować
Stopień ochrony IP20 to podstawowa ochrona przed dotknięciem palcem elementów pod napięciem i przed większymi przedmiotami stałymi, bez ochrony przed wodą czy drobnym pyłem. Producent przypisuje tę oprawę do zastosowania wewnątrz pomieszczeń — montuje się ją wyłącznie wewnątrz budynku, w pomieszczeniach suchych: biurach, korytarzach, salach sprzedaży, magazynach — nie na zewnątrz i nie tam, gdzie pojawia się bryzg wody, para lub pył.
- Temperatura pracy: od -10 °C do +35 °C — dopuszczalny zakres temperatury otoczenia podczas pracy oprawy.
- Klasa ochronności I — metalowa obudowa wymaga podłączenia przewodu ochronnego PE instalacji; podłączenie powinien wykonać uprawniony elektryk.
- Obudowa: stal, w kolorze białym RAL 9003.
- Wymiary: 608 × 608 × 75 mm (długość × szerokość × wysokość) — sprawdź, czy kwadratowa oprawa zmieści się w planowanym miejscu montażu na suficie lub ścianie.
- IP20 wyklucza montaż w łazience, kuchni przemysłowej i innych wilgotnych pomieszczeniach — tam potrzebna jest oprawa o wyższym stopniu ochrony przed wodą.
Zastosowania
Biura i pomieszczenia administracyjne
Kwadratowa obudowa i montaż natynkowy pasują do sufitów podwieszanych o module 60 × 60 cm w biurach i budynkach administracyjno-biurowych — bez wycinania otworu, oprawa mocuje się na powierzchni.
Sklepy, hotele i gastronomia, magazyny bez zapylenia
Producent umieszcza tę oprawę też w kategoriach handlowych, hotelowych i magazynowych — ale IP20 nie chroni przed pyłem, więc w halach z dużym zapyleniem (np. przeładunek, magazyny materiałów sypkich) potrzebna jest oprawa o wyższym stopniu ochrony.
Placówki oświatowe i medyczne
Producent umieszcza RES418N również w kategoriach placówek oświatowych i medycznych — te same zasady montażu (natynkowy, wnętrze suche) obowiązują w każdym z tych zastosowań.
Wygląd

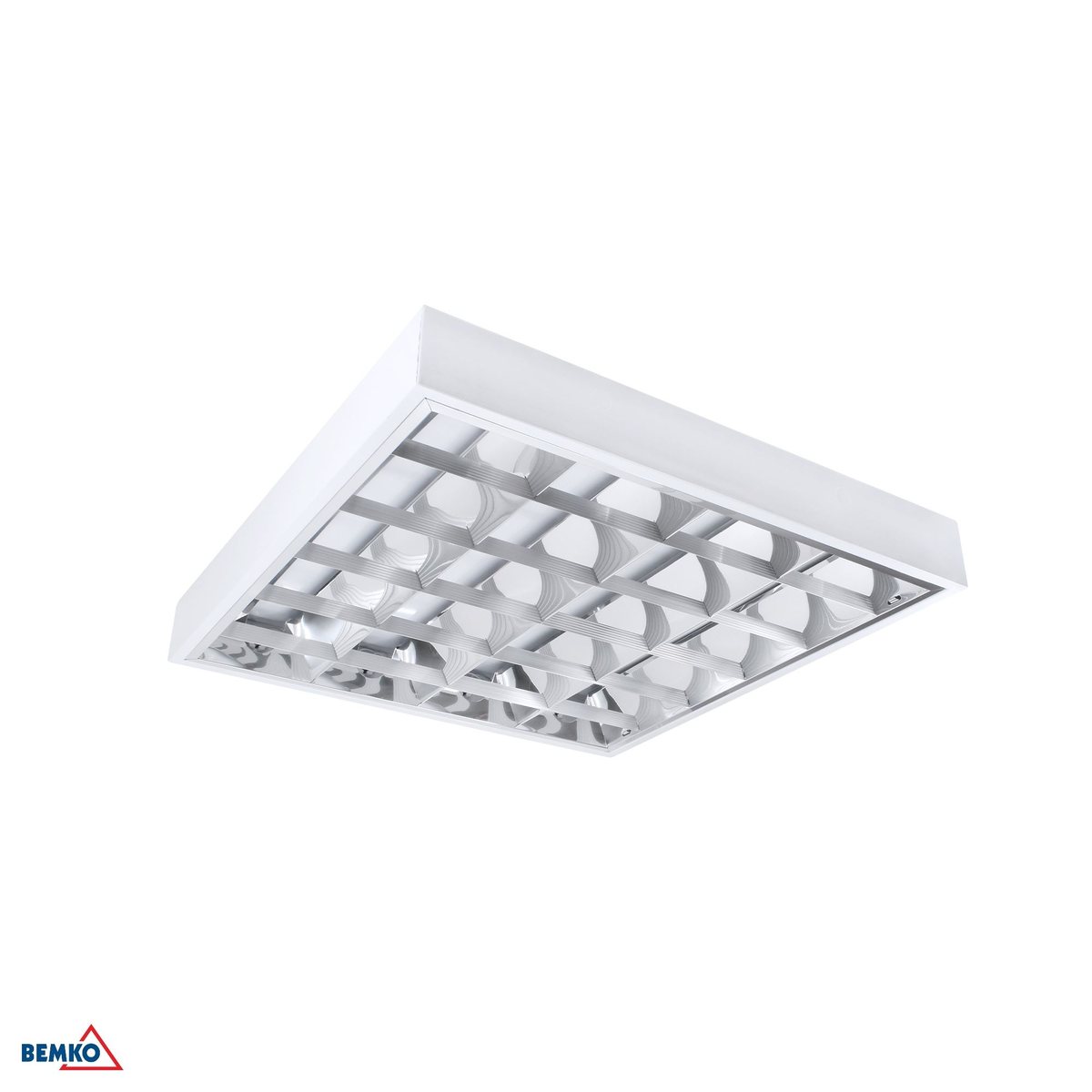

Kwadratowa obudowa z odbłyśnikiem rastrowym

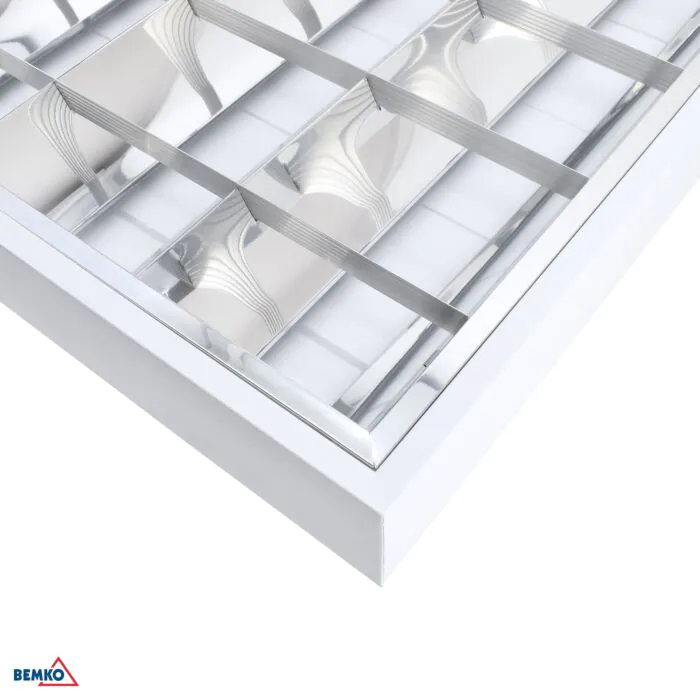

Obudowa ma niski, płaski profil — 75 mm wysokości — z kwadratową ramką 608 × 608 mm w białym kolorze. Wewnątrz ramki widoczny jest odbłyśnik rastrowy: siatka aluminiowych lameli w układzie 4 × 4, która w dostarczonych świetlówkach kieruje i rozprasza światło, ograniczając olśnienie od bezpośrednio widocznej diody. Raster jest zdejmowany — to przez niego montuje się i wymienia świetlówki w gniazdach G13.
Specyfikacja
Parametry techniczne
- Marka
- Kafler
- Trzonek
- G13 (4 gniazda)
- Źródło światła
- 4 × T8-LED 60 cm, max. 18 W (brak w komplecie)
- Napięcie znamionowe
- 230 V, 50 Hz
- Sposób montażu
- Natynkowy
- Przeznaczenie
- Do zastosowania wewnątrz
- Stopień szczelności
- IP20
- Klasa ochronności
- I
- Temperatura pracy
- od -10 °C do +35 °C
- Materiał
- Stal
- Kształt
- Kwadratowy
- Kolor
- Biały (RAL 9003)
- Długość
- 608 mm
- Szerokość
- 608 mm
- Wysokość
- 75 mm
- Karton zbiorczy
- 2 szt.
- Kod producenta
- C05-E-RES418N
- EAN
- 5900280911698
