Opis
Oprawa rastrowa Kafler RES236N na dwie świetlówki T8 G13
Pusta obudowa natynkowa — świetlówki LED T8 dobiera się i kupuje osobno.
2 × G13 • max. 2 × 36 W • IP20 • Klasa I • Montaż natynkowy
Kod producenta: C05-E-RES236N | EAN: 5900280933287
Oprawa rastrowa RES236N marki Kafler (grupa Bemko) to natynkowa obudowa z dwoma gniazdami G13 na świetlówki LED T8 o mocy maksymalnej 36 W każda. To wersja EMPTY — świetlówki nie są w komplecie, dobiera się je i kupuje osobno, dopasowane do gniazda G13 i długości 120 cm. Stopień ochrony IP20 ogranicza montaż do suchych wnętrz: biur, korytarzy, sal sprzedaży i pomieszczeń magazynowych bez podwyższonej wilgotności czy zapylenia. Obudowa mocuje się na powierzchni sufitu lub ściany za pomocą własnych uchwytów — to nie jest oprawa wpuszczana w zabudowę sufitu podwieszanego.
Bez świetlówek w komplecie
Dwa gniazda G13 na świetlówki LED T8 do 36 W — źródła światła dobiera się osobno.
Montaż natynkowy
Obudowa mocuje się na powierzchni sufitu lub ściany, bez wycinania otworu montażowego.
IP20 — wnętrza suche
Montaż wyłącznie wewnątrz budynku, w pomieszczeniach bez wilgoci i pyłu.
Zasilanie 230 V jednostronne
Kabel zasilający wchodzi z jednej strony obudowy, do kostki zaciskowej w środku.
Źródło światła
Ile i jakich świetlówek potrzebuje ta oprawa
Oprawa RES236N ma dwa gniazda G13, każde na świetlówkę liniową o długości 120 cm i mocy maksymalnej 36 W. W wersji EMPTY świetlówek nie ma w zestawie — dokupuje się je osobno, dopasowane do tego trzonka i tej długości; na rynku standardem są dziś świetlówki LED T8, do których ta oprawa jest przystosowana wprost.
- Trzonek G13 to standardowy trzonek świetlówek liniowych T8 — po zużyciu diod wymienia się samą świetlówkę w gnieździe, nie całą oprawę.
- 36 W to górny limit mocy na gniazdo — świetlówka o niższej mocy (np. energooszczędny odpowiednik LED) również pasuje do tego samego gniazda G13.
- Zasilanie jednostronne oznacza, że kabel 230 V wchodzi z jednej strony obudowy do kostki zaciskowej — stamtąd wewnętrzne okablowanie oprawy doprowadza prąd do obu gniazd G13, w których pracują świetlówki.
- Strumień świetlny i barwa światła zależą od zamontowanej świetlówki, nie od samej oprawy — sama oprawa nie świeci i nie ma tych parametrów, bo jest sprzedawana bez źródła światła.
- Producent oznacza tę oprawę jako przeznaczoną do świetlówek LED T8 (nazwa katalogowa: T8-LED) — karta katalogowa nie potwierdza współpracy z tradycyjnymi świetlówkami jarzeniowymi, więc dobieraj wyłącznie zamienniki LED T8 z trzonkiem G13.
Potrzebujesz mniejszej oprawy na krótsze świetlówki? Wariant Kafler RES418N (C05-E-RES418N) ma cztery gniazda G13 na świetlówki 60 cm o mocy do 18 W każda, w kwadratowej obudowie 608 × 608 mm — sprawdź, czy lepiej pasuje do Twojego pomieszczenia i rozstawu sufitu.
Warunki pracy
Gdzie można ją zamontować
Stopień ochrony IP20 to podstawowa ochrona przed dotknięciem palcem elementów pod napięciem i przed większymi przedmiotami stałymi, bez ochrony przed wodą czy drobnym pyłem. Oprawę montuje się wyłącznie wewnątrz budynku, w pomieszczeniach suchych: biurach, korytarzach, salach sprzedaży, magazynach — nie na zewnątrz i nie tam, gdzie pojawia się bryzg wody, para lub pył.
- Temperatura pracy: od -10 °C do +35 °C — dopuszczalny zakres temperatury otoczenia podczas pracy oprawy.
- Klasa ochronności I — metalowa obudowa wymaga podłączenia przewodu ochronnego PE instalacji; podłączenie powinien wykonać uprawniony elektryk.
- Obudowa: aluminium i stal, w kolorze białym RAL 9003.
- Wymiary: 1218 × 308 × 75 mm (długość × szerokość × wysokość) — sprawdź, czy oprawa zmieści się w planowanym miejscu montażu na suficie lub ścianie.
- IP20 wyklucza montaż w łazience, kuchni przemysłowej i innych wilgotnych pomieszczeniach — tam potrzebna jest oprawa o wyższym stopniu ochrony przed wodą.
Zastosowania
Biura i pomieszczenia administracyjne
Płaska, prostokątna obudowa i montaż natynkowy pasują do sufitów w biurach i budynkach administracyjno-biurowych.
Sklepy, hotele i gastronomia, magazyny bez zapylenia
Producent umieszcza tę oprawę też w kategoriach handlowych, hotelowych i magazynowych — ale IP20 nie chroni przed pyłem, więc w halach z dużym zapyleniem (np. przeładunek, magazyny materiałów sypkich) potrzebna jest oprawa o wyższym stopniu ochrony.
Placówki oświatowe i medyczne — z opcją modułu awaryjnego
Oprawę można rozbudować o moduł awaryjny (sprzedawany osobno) — przydatne tam, gdzie wymagane jest oświetlenie ewakuacyjne.
Budowa
Przyłącze i dostęp do rastra
Kostka zaciskowa wewnątrz obudowy

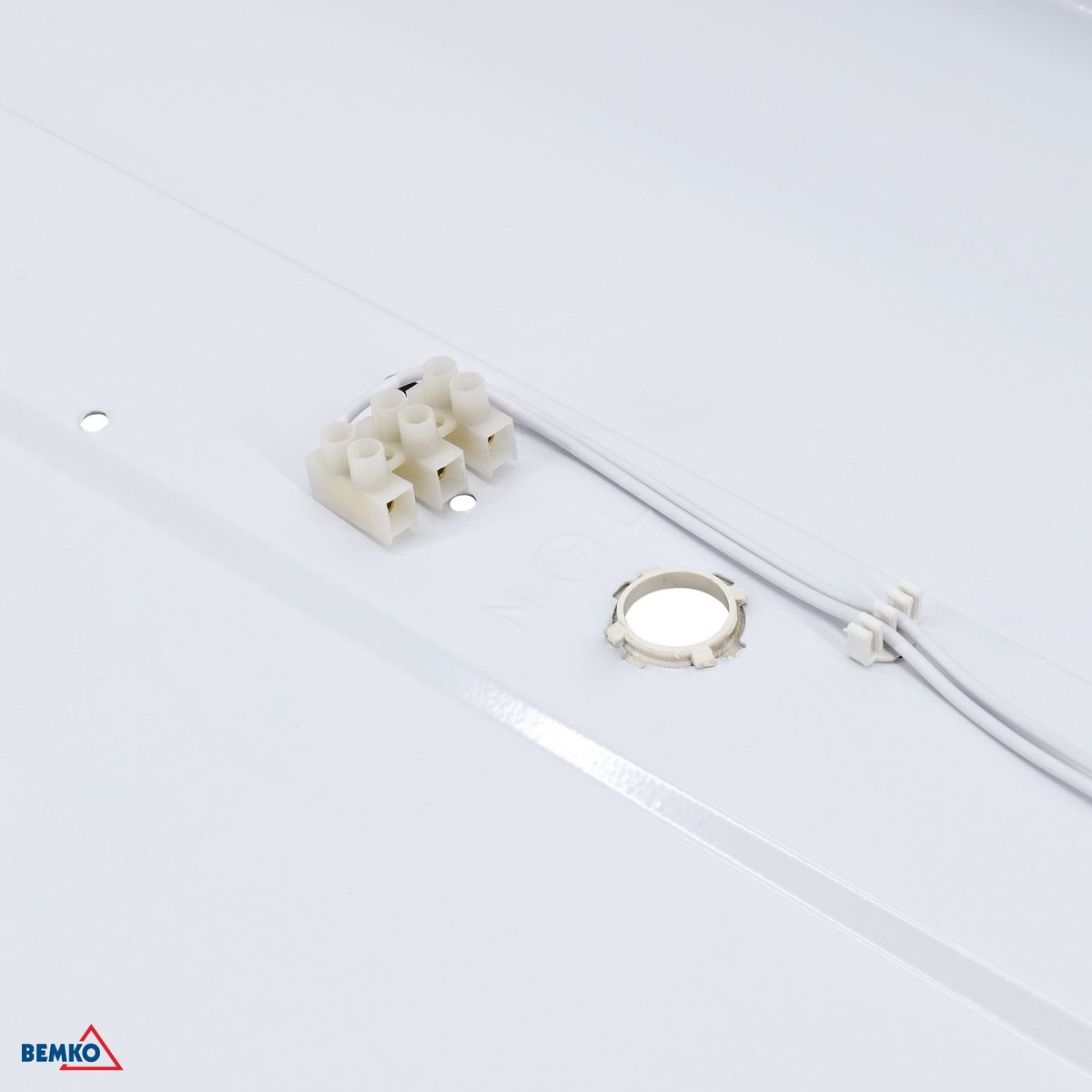

Kabel zasilający wchodzi do obudowy przez dławik widoczny na zdjęciu i podłącza się do kostki zaciskowej na trzy zaciski wewnątrz. Zasilanie jest jednostronne — jeden wlot kabla, z jednej strony obudowy.
Raster zdejmowany bez narzędzi

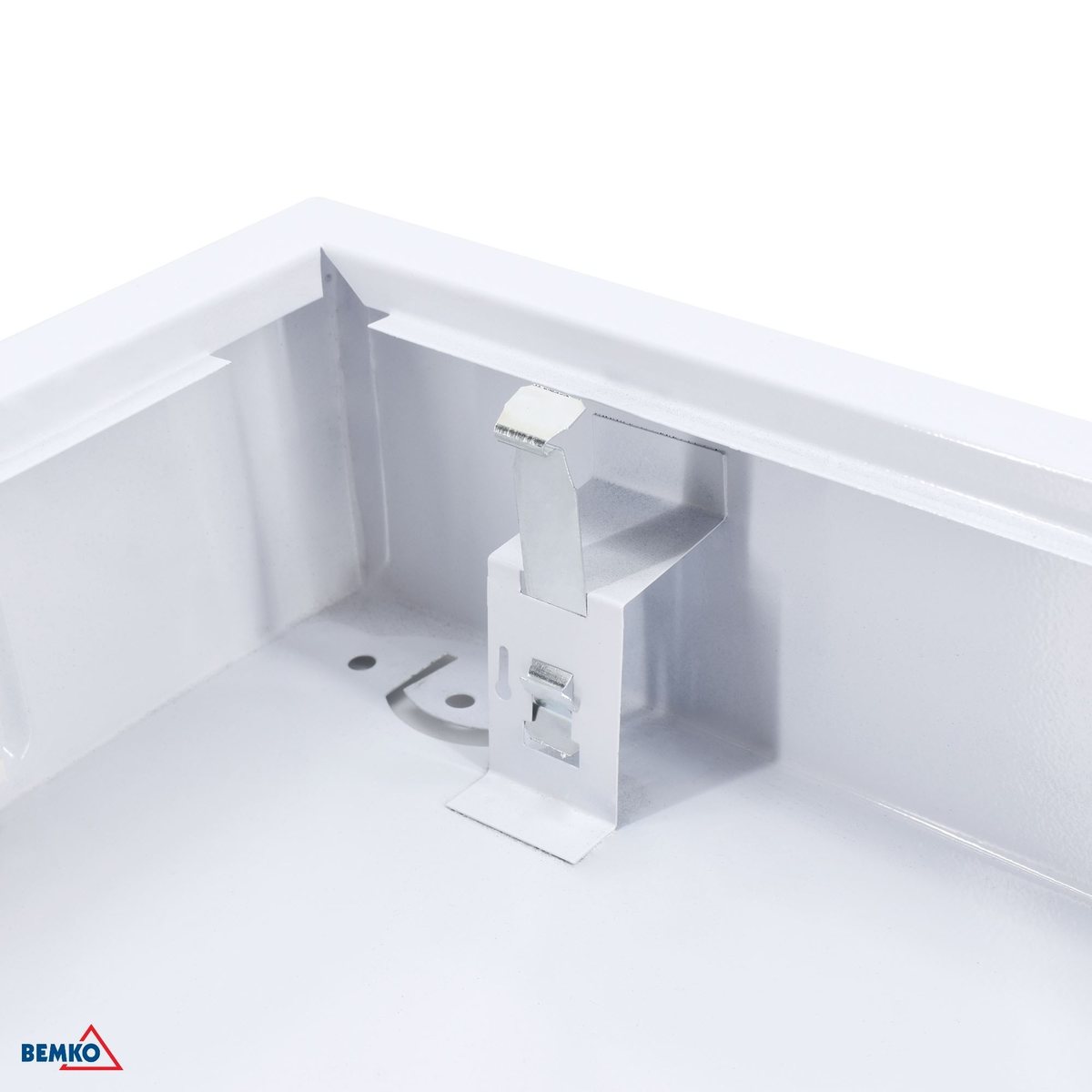

Odbłyśnik (raster) mocuje się do obudowy metalowymi zaczepami sprężynowymi widocznymi w narożnikach — instrukcja producenta pokazuje montaż świetlówek w gniazdach G13 pod kątem i zatrzaśnięcie rastra z powrotem, bez użycia narzędzi. Ten sam dostęp służy do wymiany świetlówek po zakończeniu ich pracy.
Specyfikacja
Parametry techniczne
- Marka
- Kafler
- Trzonek
- G13
- Źródło światła
- 2 × T8-LED 120 cm, max. 36 W (brak w komplecie)
- Napięcie znamionowe
- 230 V, 50 Hz
- Zasilanie
- Jednostronne
- Sposób montażu
- Natynkowy
- Stopień szczelności
- IP20
- Klasa ochronności
- I
- Temperatura pracy
- od -10 °C do +35 °C
- Materiał
- Aluminium, stal
- Kolor
- Biały (RAL 9003)
- Długość
- 1218 mm
- Szerokość
- 308 mm
- Wysokość
- 75 mm
- Możliwość montażu modułu awaryjnego
- Tak (osobno)
- Gwarancja
- 2 lata
- Kod producenta
- C05-E-RES236N
- EAN
- 5900280933287
