Opis
Obudowa Full Plate Eco Light EC61064 na jedną świetlówkę T8 60 cm
Obudowa bez świetlówki — jedno gniazdo G13, jednolita konstrukcja Full Plate.
1 × G13 • 60 cm • IP65 • Klasa I
Kod producenta: EC61064 | EAN: 5906555610648
Oprawa hermetyczna Eco Light EC61064 to obudowa Full Plate na jedną świetlówkę T8 z gniazdem G13, przystosowana do świetlówki o długości 60 cm. Podobnie jak dwutubowe obudowy tej linii, świetlówki nie ma w zestawie — dobiera się ją i kupuje osobno. Karta katalogowa oznacza konstrukcję polem RODZAJ jako Full Plate: jednolita, półprzezroczysta bryła montowana na osobnych uchwytach. Przy jednym gnieździe zamiast dwóch obudowa jest węższa niż wariant dwutubowy tej samej długości — 70 mm zamiast 100 mm. Stopień ochrony IP65 i klasa ochronności I pozostają takie same jak w całej linii Full Plate.
Świetlówka osobno
Obudowa ma jedno gniazdo G13, ale bez tuby — 1 × T8 60 cm kupuje się oddzielnie.
IP65
Wnętrze jest szczelnie zamknięte przed pyłem i wodą wpadającą pod ciśnieniem z każdej strony.
Konstrukcja Full Plate
Jednolita, węższa bryła montowana na osobnych uchwytach.
Zasilanie jednostronne
Kabel wchodzi jednym końcem obudowy do listwy zaciskowej wewnątrz.
Dobór źródła światła
Jedno gniazdo zamiast dwóch
Obudowa ma jedno gniazdo G13 — standardowy trzonek liniowych świetlówek T8. Karta katalogowa określa źródło światła jako 1 × T8 60 cm (brak w zestawie). To rozwiązanie dla miejsc, gdzie wystarczy pojedyncza świetlówka — słabiej doświetlonych pomieszczeń gospodarczych, korytarzy albo uzupełnienia istniejącego oświetlenia, a nie dla zastosowań wymagających pełnego natężenia światła jak w wariancie dwutubowym.
- Karta katalogowa nie podaje mocy ani strumienia świetlnego tej obudowy — te parametry ma dopiero wybrana świetlówka, nie sam korpus.
- Zasilanie jest jednostronne: kabel z instalacji wchodzi jednym końcem obudowy przez dławik kablowy do listwy zaciskowej wewnątrz.
Potrzebujesz klasycznej, dwuczęściowej konstrukcji w tej samej długości? Obudowa standardowa na jedną świetlówkę 60 cm (bez wersji Full Plate) to Eco Light EC79690.

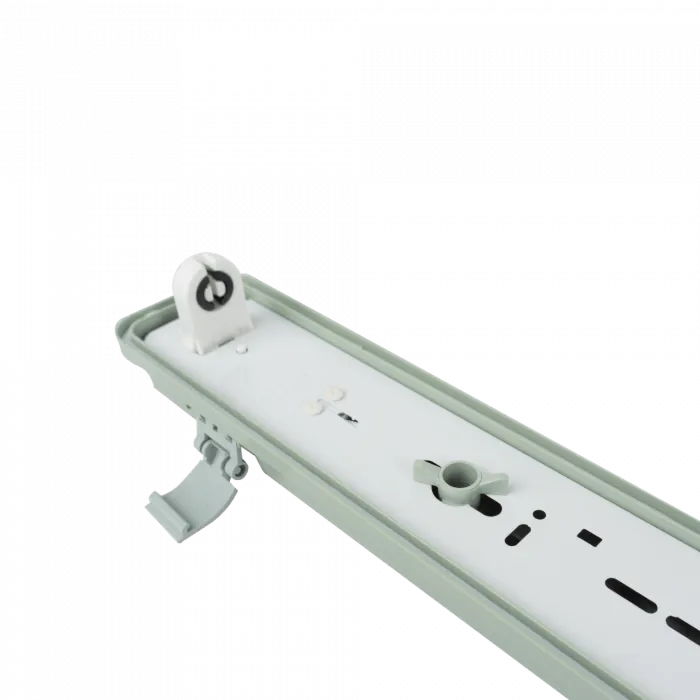

Jedno puste gniazdo G13 na białej płycie montażowej wewnątrz obudowy — świetlówkę wkłada się po zakupie osobno.
Konstrukcja
Co oznacza oznaczenie Full Plate na karcie katalogowej
Karta katalogowa EC61064 ma w polu RODZAJ wpisane Full Plate — na zdjęciach produktowych widać jednolitą, półprzezroczystą bryłę, wewnątrz której gniazdo i listwa zaciskowa są osadzone na białej płycie montażowej, w odróżnieniu od standardowej obudowy tej rodziny, złożonej z nieprzezroczystego korpusu i osobnego klosza mocowanego zatrzaskami. Wysokość obudowy to 76 mm — tyle samo, co w dwutubowym wariancie tej samej długości, mimo węższej szerokości.
- Instrukcja montażu pokazuje montaż na uchwytach: najpierw przykręca się je do sufitu lub ściany, dopiero potem zatrzaskuje się na nich złożoną obudowę z założoną świetlówką.
- Szerokość obudowy jednotubowej (70 mm) jest węższa niż dwutubowej (100 mm) tej samej długości — spójne z jednym gniazdem G13 zamiast dwóch obok siebie.

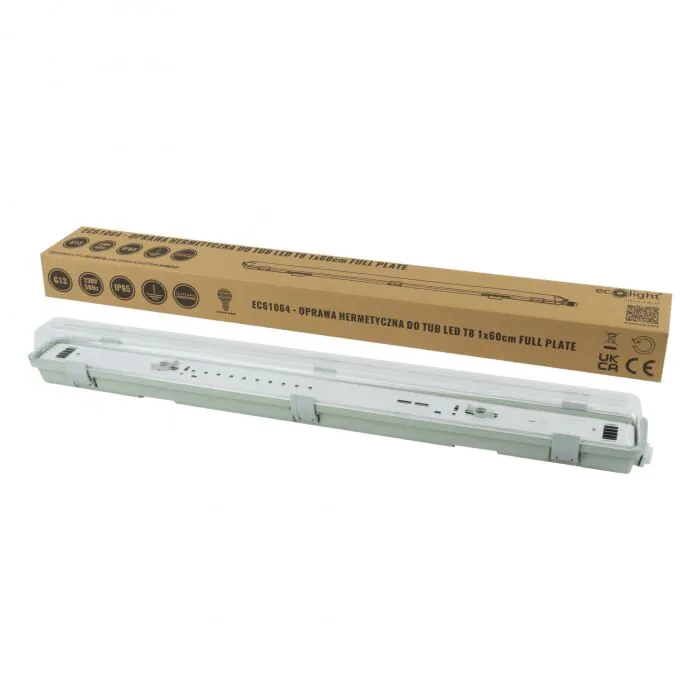

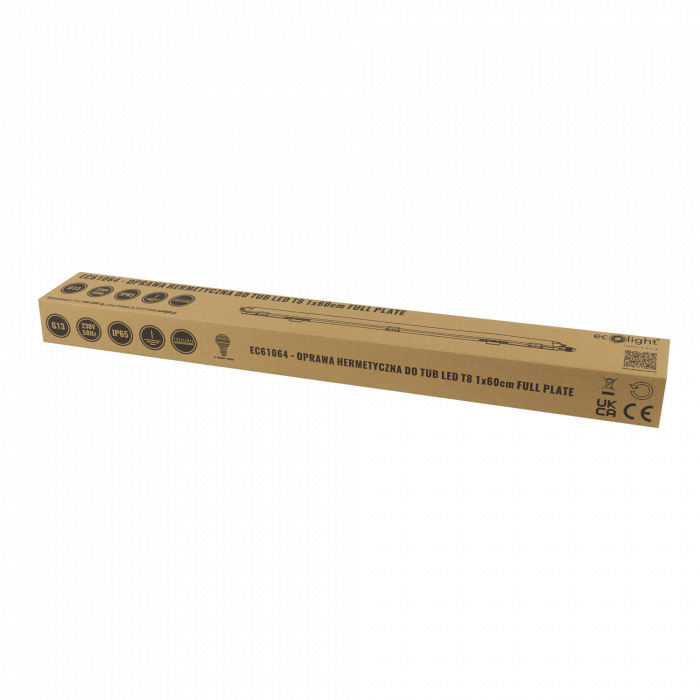

Opakowanie jednostkowe z nadrukowanymi parametrami — kod EC61064 i ikony zgodne z kartą katalogową.
Warunki pracy
Gdzie można zamontować tę obudowę
Stopień ochrony IP65 oznacza pełną pyłoszczelność i odporność na strugi wody z dowolnego kierunku — obejmuje bryzgi i spryskiwanie, nie zalanie ani zanurzenie. Karta katalogowa dopuszcza montaż zarówno na zewnątrz, jak i wewnątrz budynku, w tym w pomieszczeniach wilgotnych i zapylonych. Dostępna instrukcja montażu tej linii Full Plate nie zawiera piktogramu ani zapisu zawężającego montaż zewnętrzny do miejsc osłoniętych, w odróżnieniu od instrukcji obudowy standardowej tej rodziny — przed montażem w pełni odkrytej przestrzeni warto to mimo to skonsultować z instalatorem.
- Obudowa jest przystosowana do napięcia 220–240 V, 50 Hz — zwykłej sieci jednofazowej, bez transformatora ani osobnego zasilacza.
- Klasa ochronności I oznacza, że ochrona przed porażeniem opiera się na uziemieniu — instalacja zasilająca musi mieć podłączony przewód ochronny PE, a jego podłączenie do oprawy powinien wykonać uprawniony elektryk.
Obsługa
Co decyduje o załączeniu światła
Wyłącznik na obudowie
Brak
Włączanie i wyłączanie zapewnia wyłącznik zamontowany w instalacji zasilającej.
Czujnik ruchu
Brak
Po podłączeniu do zasilania świetlówka będzie świecić bez przerwy, dopóki obwód pozostaje włączony.
Ściemnianie
Niedostępne
W tym obwodzie nie stosuje się ściemniacza — świetlówka pracuje tylko na pełnej jasności.
Budowa
Z czego jest zrobiona i jakie ma wymiary
Klosz obudowy jest przezroczysty. Materiał klosza i korpusu nie ma tu własnego, potwierdzonego źródła — inaczej niż w wariancie dwutubowym tej rodziny, gdzie producent podaje polistyren (PS). Obudowa ma wymiary 663 × 70 × 76 mm (długość × szerokość × wysokość) — w przestrzeni ograniczonej wysokością (np. między sufitem a górną krawędzią regału) właśnie wysokość 76 mm decyduje, czy obudowa się zmieści. Gwarancja producenta wynosi 2 lata.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Konstrukcja obudowy
- Full Plate
- Źródło światła
- 1 × T8 60 cm (brak w zestawie)
- Gniazdo źródła światła
- G13
- Napięcie zasilania
- 220–240 V, 50 Hz
- Zasilanie
- Jednostronne
- Stopień szczelności
- IP65
- Klasa ochronności
- I
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Wymiary (dł. × szer. × wys.)
- 663 × 70 × 76 mm
- Klosz
- Przezroczysty
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Możliwość ściemniania
- Nie
- Gwarancja
- 2 lata
- Karton zbiorczy
- 12 szt.
- Kod producenta
- EC61064
- EAN
- 5906555610648
