Naświetlacz LED SMD KASTEL czujnik ruchu 50W 6000K 4350lm 120° IP65 czarny Bemko C64-S-LFK-050BL-6K

Bemko KASTEL

Naświetlacz LED 50 W z czujnikiem ruchu

Czujnik PIR wbudowany w oprawę, z regulacją zasięgu, czułości i czasu świecenia.

50 W • 4350 lm • 6000 K • 120° • IP65 • IK06

Kod producenta: C64-S-LFK-050BL-6K  |  EAN: 5900280957191

Naświetlacz LED Bemko KASTEL C64-S-LFK-050BL-6K oświetla wejście, podjazd albo elewację i włącza się po wykryciu ruchu — czujnik PIR jest wbudowany w oprawę, nie dokupywany osobno. Pobiera 50 W i oddaje 4350 lm w barwie 6000 K, a kąt rozsyłu wynosi 120°. Obudowa aluminiowa ze szkłem hartowanym ma szczelność IP65, czyli jest przystosowana do pracy w deszczu i do mycia wężem, a moduł czujnika reguluje się trzema pokrętłami z tyłu: zasięgiem, czułością na światło dzienne i czasem świecenia.

Światło

Ile lumenów potrzeba na wejście i podjazd

Strumień 4350 lm dotyczy całej oprawy, bo diody stanowią zintegrowane źródło światła i nie wymienia się ich osobno. Kąt 120° decyduje o tym, jak ten strumień się rozłoży: im wyżej powiesisz oprawę, tym większą powierzchnię obejmie i tym mniej lumenów przypadnie na metr kwadratowy.

• Barwa 6000 K jest zimna i wyraźnie niebieskawa, więc podnosi kontrast krawędzi — sprawdza się przy wejściu, na podjeździe i nad bramą, gdzie liczy się wyraźnie widoczna sylwetka, także w obrazie z kamery monitoringu.
• Oddawanie barw CRI ≥ 70 wystarcza do rozpoznania kształtu i koloru przedmiotu, ale nie do oceny odcieni przy pracach wymagających dokładnego doboru kolorów.
• Klasa energetyczna F. W czuwaniu pobór spada poniżej 0,5 W, przy wykrytym ruchu rośnie do 50 W tylko na czas ustawiony pokrętłem TIME. Współczynnik mocy DF ≥ 0,9 ma znaczenie przy kilku oprawach na jednym obwodzie.

Szukasz innej barwy lub kąta rozsyłu? Katalog Bemko obejmuje też naświetlacz KASTEL LFK2 (C64-S-LFK2-050BL-6K) — ta sama moc 50 W i ten sam wbudowany czujnik PIR, ale barwa 6500 K (chłodniejsza niż 6000 K) i kąt rozsyłu 110° zamiast 120°. Sposób regulacji czujnika jest analogiczny w obu liniach.

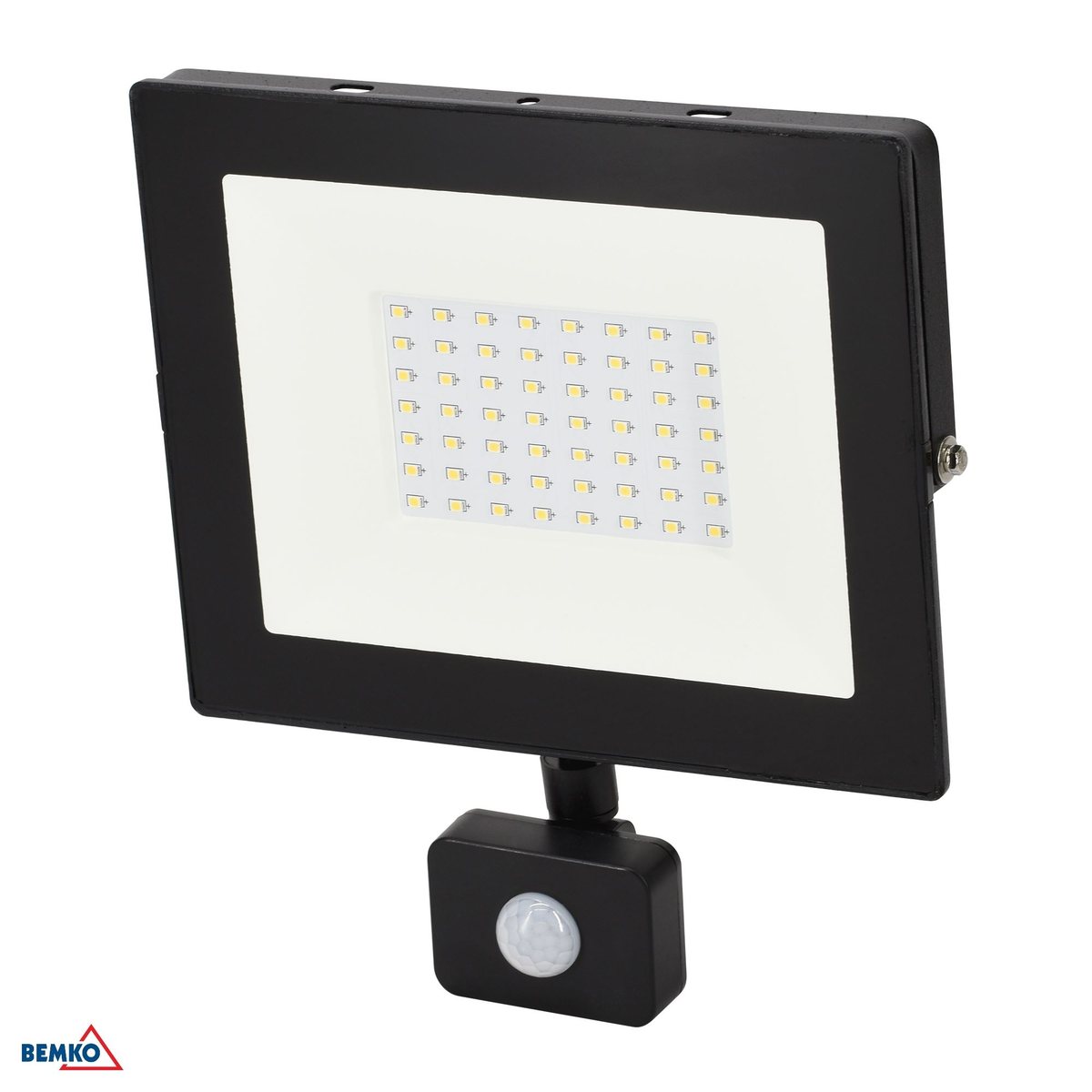

Diody pod mleczną szybą dają równą plamę światła zamiast widocznych punktów.

Czujnik ruchu

Jak ustawić zasięg, czułość i czas świecenia

Czujnik PIR wykrywa ruch w promieniu 3–10 m, w kącie 110° poziomo i 80° pionowo. Trzy pokrętła z tyłu modułu dają pełną regulację pod konkretne miejsce montażu:

SENS

Zawęża zasięg do najbliższego otoczenia oprawy albo rozszerza go na cały podjazd, a przy okazji reguluje próg czułości na prędkość ruchu w zakresie 0,6–1,5 m/s.

LUX

Ustawia próg jasności otoczenia, przy którym czujnik zaczyna reagować: od 3 lx (tylko po zmroku) do 2000 lx (także w dzień).

TIME

Ustawia czas świecenia po ostatnim wykrytym ruchu: od 10 sekund do 7 minut.

Zalecana wysokość montażu to 1,8–2,5 m (maksymalnie 10 m) — na tej wysokości zasięg obejmuje tors i nogi przechodnia, nie samą głowę. Łączny czas świecenia jest ograniczony do 10 godzin na dobę, co przy rozsądnym ustawieniu TIME rzadko ma znaczenie w praktyce.

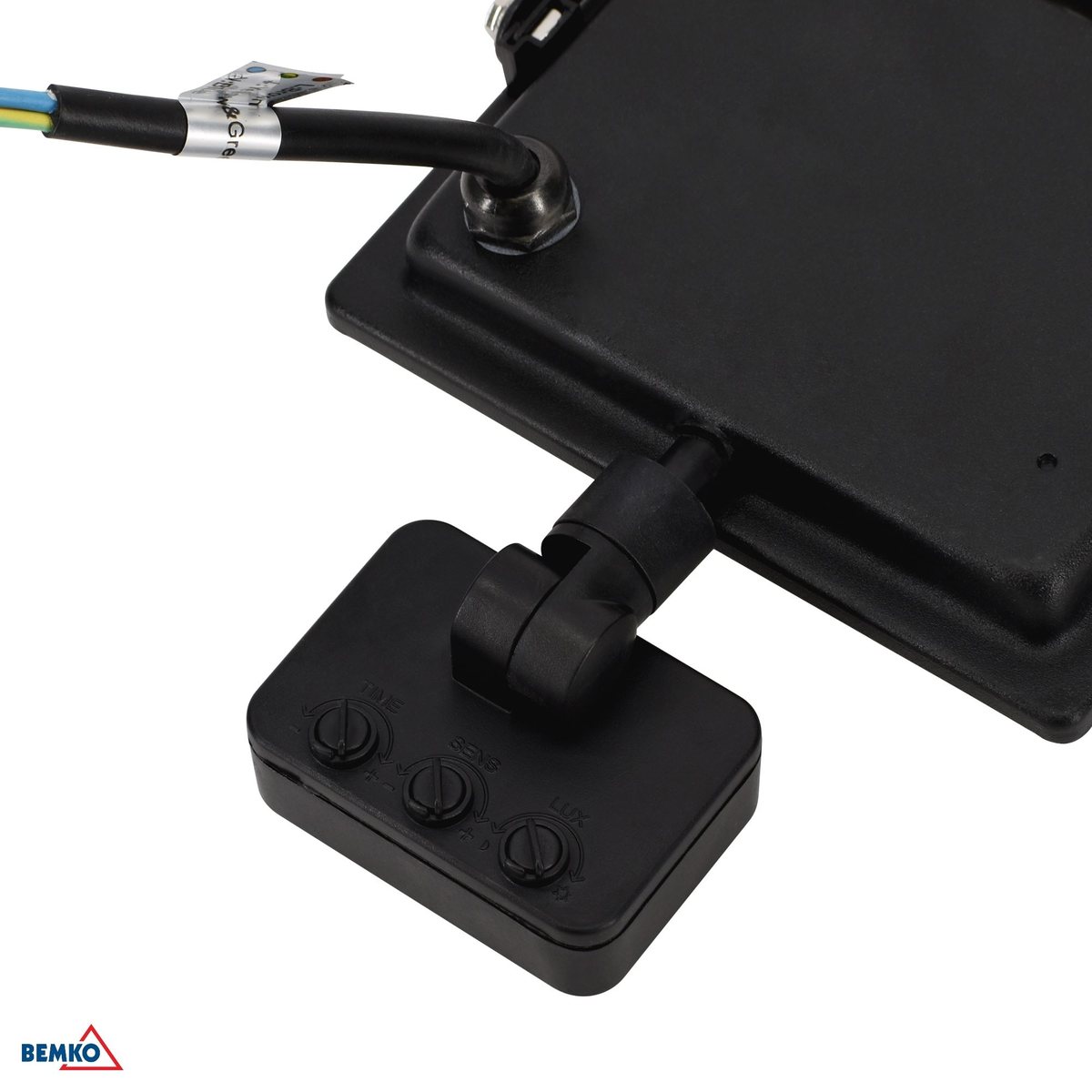

Pokrętła TIME, SENS i LUX są opisane wprost na obudowie modułu — regulacja bez instrukcji pod ręką.

Warunki pracy

W jakich warunkach pracuje naświetlacz Bemko KASTEL

Pierwsza cyfra stopnia ochrony IP65 oznacza pełną pyłoszczelność, druga — odporność na strugi wody z dowolnego kierunku. To poziom przewidziany na deszcz i mycie wężem, nie na zalanie ani zanurzenie.

• Odporność mechaniczna IK06 odpowiada uderzeniu energią 1 J — obrona przed przypadkowym trąceniem.
• Zakres temperatury pracy to od −15 °C do +35 °C; górna granica bywa istotniejsza od dolnej, bo pod okapem albo nad nasłonecznionymi drzwiami łatwo ją przekroczyć latem.
• Korpus jest ze stopu aluminium, przód zamyka szkło hartowane. Dostępna wyłącznie w kolorze czarnym.
• Poza zakresem zastosowania zostają wysokie zapylenie i wilgotność, woda, strefy zagrożone wybuchem, wibracje oraz opary chemiczne — odpada więc lakiernia, hala myjni czy maszt na wibrującej konstrukcji. Oprawy nie wolno zakrywać ani zabudowywać, bo potrzebuje swobodnego dopływu powietrza wokół korpusu.

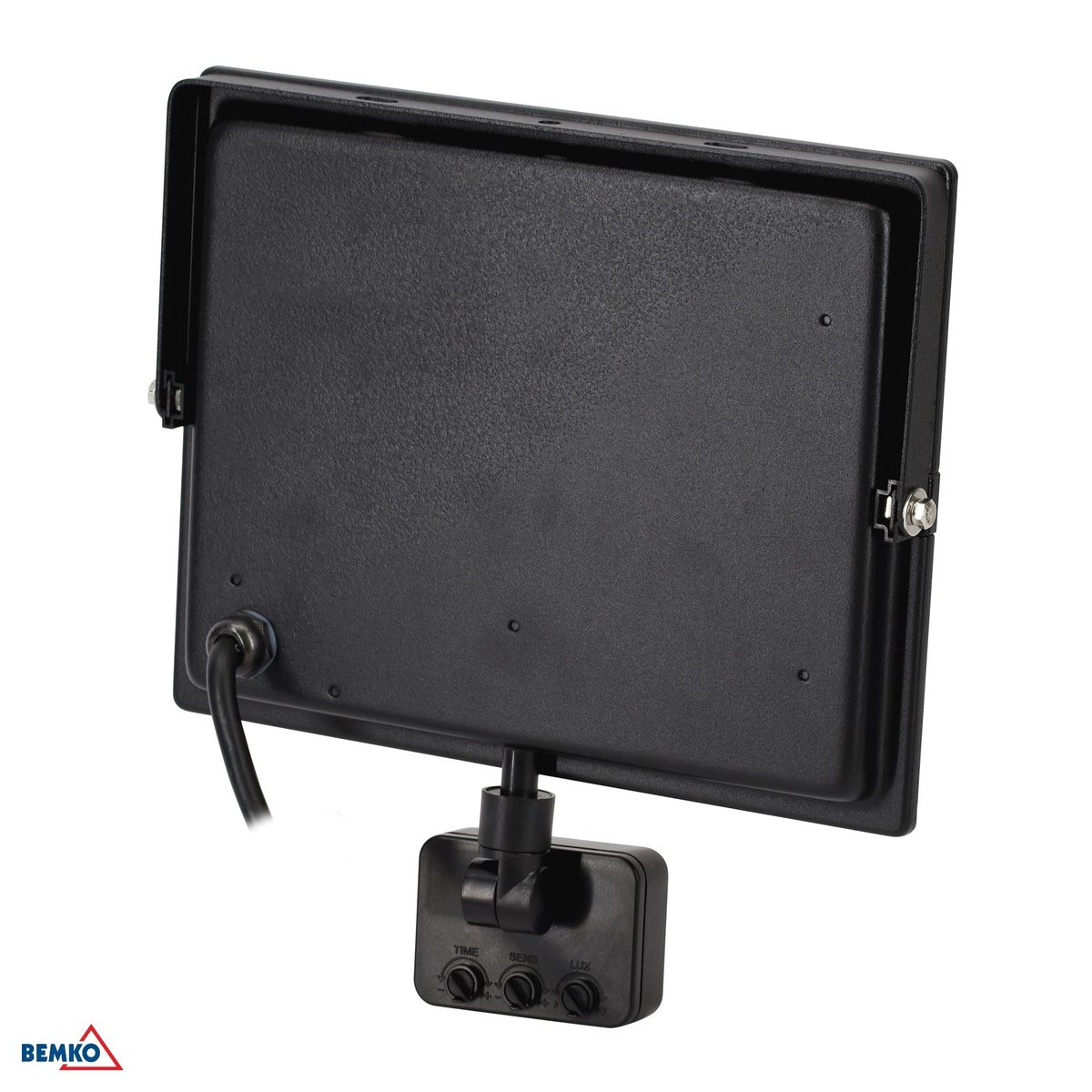

Płaski tył bez żeber chłodzących — grubość oprawy rośnie tylko przy module czujnika.

Podłączenie

Jak podłączyć zasilanie, skoro w środku nie ma kostki

Montaż

Montaż na uchwycie i miejsce, jakiego potrzebuje oprawa

Naświetlacz mocuje się natynkowo, przykręcany do ściany lub słupa. Korpus i moduł czujnika mają osobne przeguby: kąt świecenia oprawy i kierunek czujnika ustawia się niezależnie od siebie.

• Światło pada w jedno miejsce, a czujnik obejmuje zasięgiem dojście z boku — dwa przeguby regulują to niezależnie.
• Wymiary: 236 mm długości, 224 mm szerokości, 54 mm grubości (razem z modułem czujnika), masa 0,8 kg.
• Na murze i betonie wystarczą zwykłe kołki rozporowe; na cienkiej blasze albo płycie warstwowej dołóż podkładki, żeby uchwyt nie przeciął poszycia.

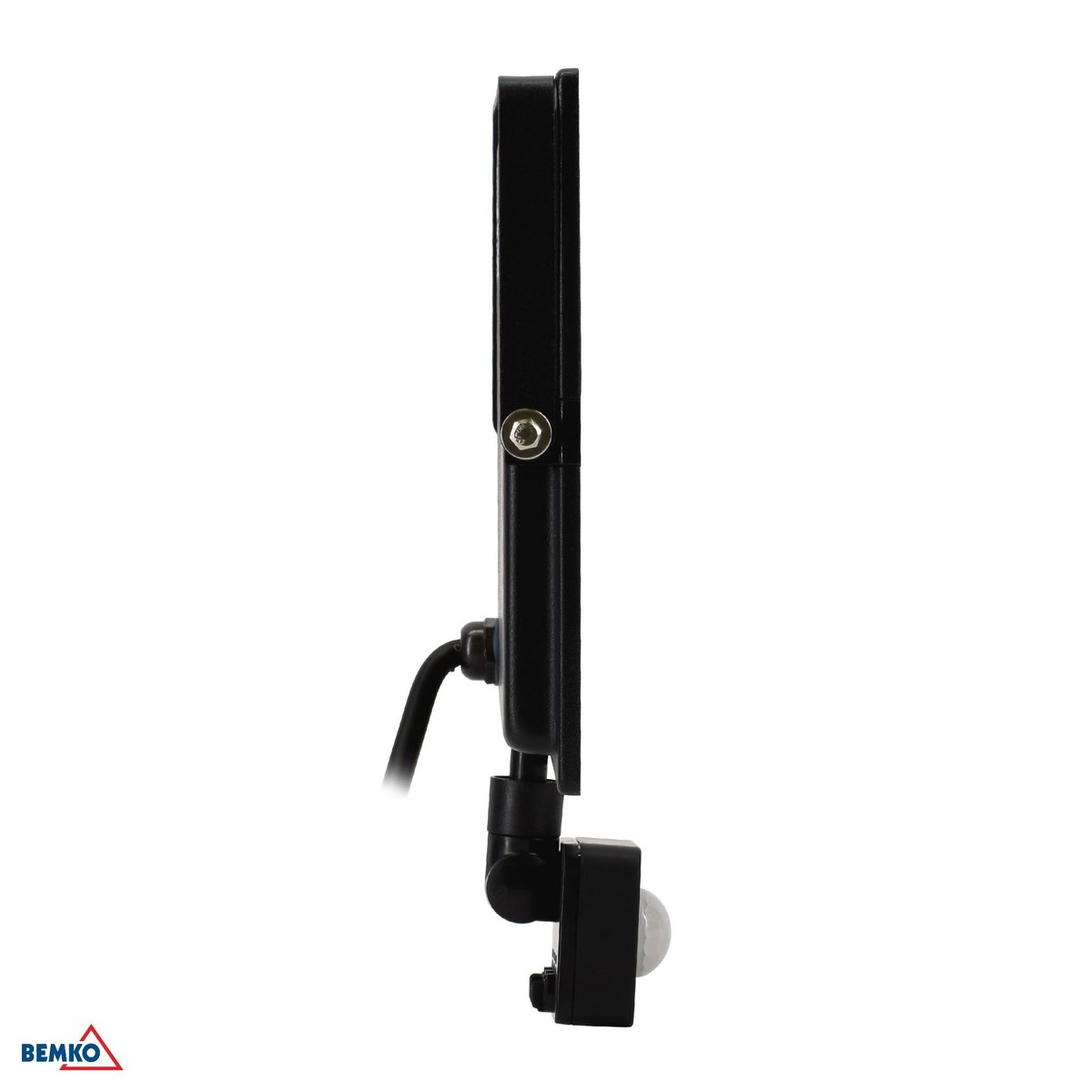

Z boku widać dwa osobne przeguby: jeden do kąta oprawy, drugi do kierunku czujnika.

Trwałość

Ile pracują diody

Trwałość oprawy określa symbol L70B50: 20 000 h — po tym czasie połowa opraw z partii świeci jeszcze co najmniej 70% początkowego strumienia. Oprawa pracuje w trybie wyzwalanym czujnikiem ruchu, więc rzeczywisty czas do osiągnięcia tego progu zależy od tego, jak często coś przed nią przechodzi, i jak długo pokrętłem TIME ustawiono świecenie po każdym wykryciu — nie da się go podać jedną liczbą bez znajomości konkretnego miejsca montażu. Diody są zintegrowane z oprawą, więc po zakończeniu ich żywotności wymianie podlega cała oprawa.

Przed montażem

Lista kontrolna przed powieszeniem oprawy

• Zasilanie 230 V~ 50 Hz doprowadzone na stałe oraz miejsce na połączenie: oprawa nie ma kostki zaciskowej ani wtyczki.
• Wysokość montażu czujnika w zalecanym zakresie 1,8–2,5 m — z tej wysokości zasięg 3–10 m obejmuje sylwetkę przechodnia, nie tylko jego głowę.
• Kierunek czujnika nieskierowany na ruchliwą ulicę ani chodnik, jeśli oprawa ma się włączać tylko na ruch przy samym wejściu.
• Podłoże w miejscu montażu wytrzyma wagę oprawy: 0,8 kg.
• Brak ściemniacza na obwodzie — oprawa go nie obsługuje.
• Temperatura w miejscu montażu mieści się od −15 °C do +35 °C, także latem pod nagrzanym okapem.

Specyfikacja

Parametry techniczne

Typ produktu

Naświetlacz LED z czujnikiem ruchu

Marka

Bemko

Moc w trybie włączenia (Pon)

50 W

Moc w trybie czuwania (Psb)

poniżej 0,5 W

Strumień świetlny

4350 lm

Barwa światła

Zimna biała

Temperatura barwowa

6000 K

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu

120°

Napięcie znamionowe

230 V~ 50 Hz

Współczynnik mocy

DF ≥ 0,9

Klasa energetyczna

F

Stopień szczelności

IP65

Stopień ochrony (IK)

IK06

Temperatura pracy

od −15 °C do +35 °C

Trwałość

L70B50: 20 000 h

Rodzaj źródła światła

Zintegrowane źródło LED

Możliwość ściemniania

Nie

Sposób montażu

Natynkowy

Przyłącze

Przewód przez dławnicę, bez kostki

Materiał

Stop aluminium, szkło hartowane

Kolor

Czarny

Typ czujnika

PIR (na podczerwień)

Zasięg detekcji czujnika

3–10 m, regulowany

Kąt detekcji czujnika

110° poziomo / 80° pionowo

Zalecana wysokość montażu czujnika

1,8–2,5 m

Próg zadziałania (zmierzch)

3–2000 lx, regulowany

Czas zadziałania

10 s – 7 min, regulowany

Wymiary (dł. × szer. × wys.)

236 × 224 × 54 mm

Waga

0,8 kg

Maksymalny czas pracy

10 h na dobę

EAN

5900280957191

Deklaracja zgodności UE

nr C0904/2022

Kod producenta

C64-S-LFK-050BL-6K
