Naświetlacz LED SMD KASTEL cz. ruchu 50W 6500K 4320lm 110° IP65 czarny Kafler C64-S-LFK2-050BL-6K

Bemko Kafler KASTEL S-LFK2

Naświetlacz LED 50 W z czujnikiem ruchu

Świeci dopiero wtedy, gdy czujnik wykryje ruch, i po ustawionym czasie gaśnie sam.

50 W • 4320 lm • 6500 K • 110° • PIR 4–10 m • IP65

Kod producenta: C64-S-LFK2-050BL-6K  |  EAN: 5900280970091

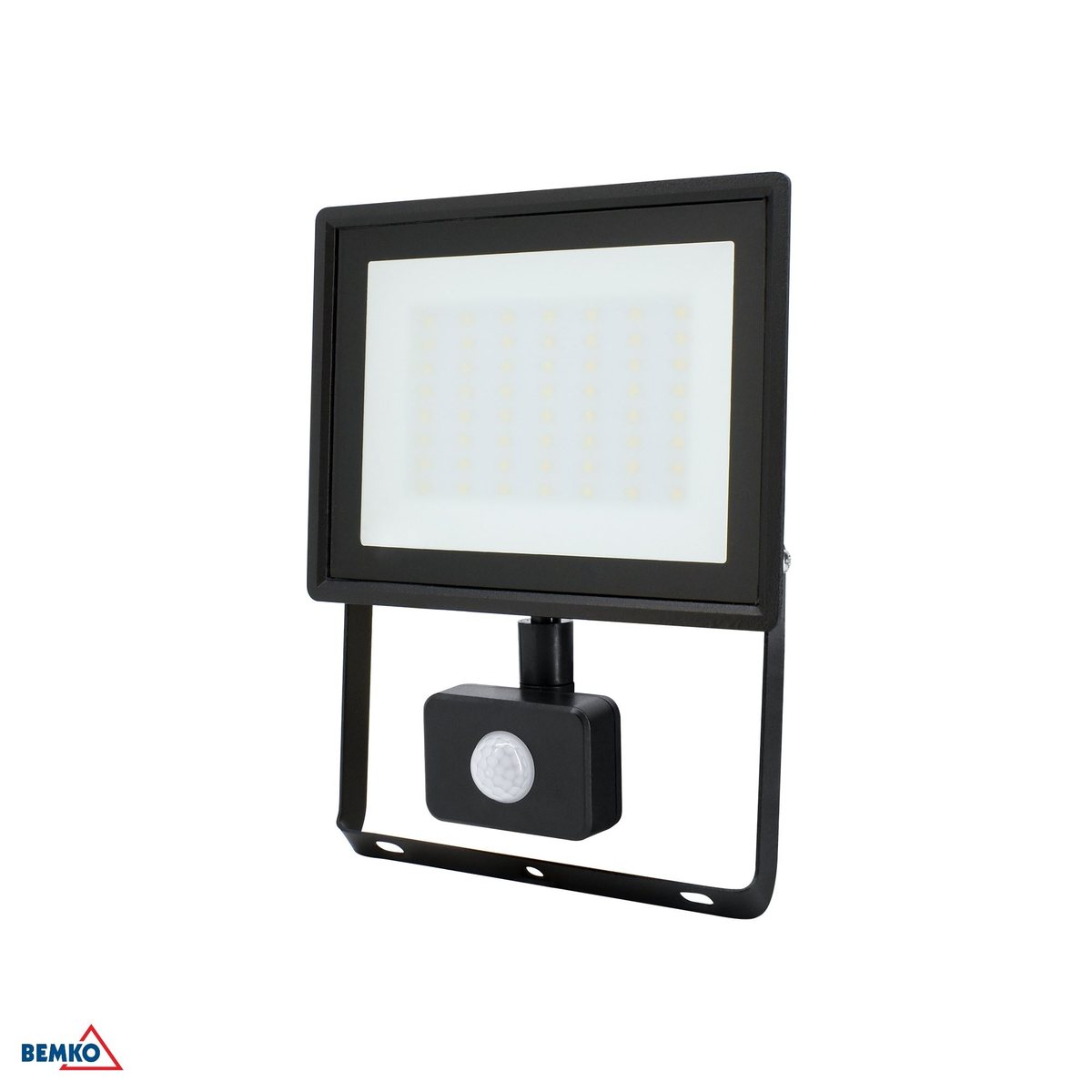

Naświetlacz LED Bemko Kafler KASTEL C64-S-LFK2-050BL-6K łączy oprawę zewnętrzną ze zintegrowanym czujnikiem PIR, zamocowanym na osobnym przegubie pod korpusem. Po wykryciu ruchu diody oddają 4320 lm przy poborze 50 W w barwie 6500 K; w czuwaniu oprawa pobiera poniżej 0,5 W. Czujnik obejmuje 120° w poziomie i sięga 4–10 m, a trzy pokrętła na module pozwalają dopasować zasięg, próg zmierzchowy i czas świecenia do konkretnego miejsca. Obudowa ma stopień ochrony IP65 i klasę ochronności I, więc wymaga obwodu z przewodem ochronnym PE.

Światło

Strumień świetlny i rozkład wiązki

Wartość 4320 lm dotyczy oprawy w komplecie z kloszem, a nie samych diod. Wiązka rozchodzi się w kącie 110°, więc plama światła rośnie wraz z wysokością zawieszenia, a natężenie oświetlenia na metrze kwadratowym w tym samym tempie maleje. W osi wiązki światłość sięga 1641 cd.

• Barwa 6500 K daje światło zimne, o niebieskawym odcieniu, które wyostrza granice kształtów. Klosz z powłoką frosted glass rozprasza je tak, żeby na elewacji nie było widać pojedynczych diod.
• Współczynnik oddawania barw CRI ≥ 70 wystarcza do rozpoznania barw obiektów w polu widzenia, natomiast nie do oceny odcieni przy pracach precyzyjnych.
• Klasa energetyczna F w skali od A do G opisuje relację strumienia 4320 lm do poboru 50 W. Ponieważ oprawa świeci tylko po wykryciu ruchu, jej roczne zużycie energii zależy przede wszystkim od ustawienia pokrętła TIME.
• Współczynnik mocy DF ≥ 0,9. W trybie czuwania oprawa pobiera poniżej 0,5 W, a pełna moc pojawia się tylko na czas świecenia.

Jeżeli 4320 lm nie odpowiada oświetlanej powierzchni, ten sam czujnik i ta sama obudowa występują w wersji KASTEL 30 W z czujnikiem (C64-S-LFK2-030BL-6K) — 2550 lm przy barwie 6500 K. Zakres detekcji, kąt widzenia czujnika i sposób regulacji są w obu wariantach identyczne; różni je moc i wielkość korpusu.

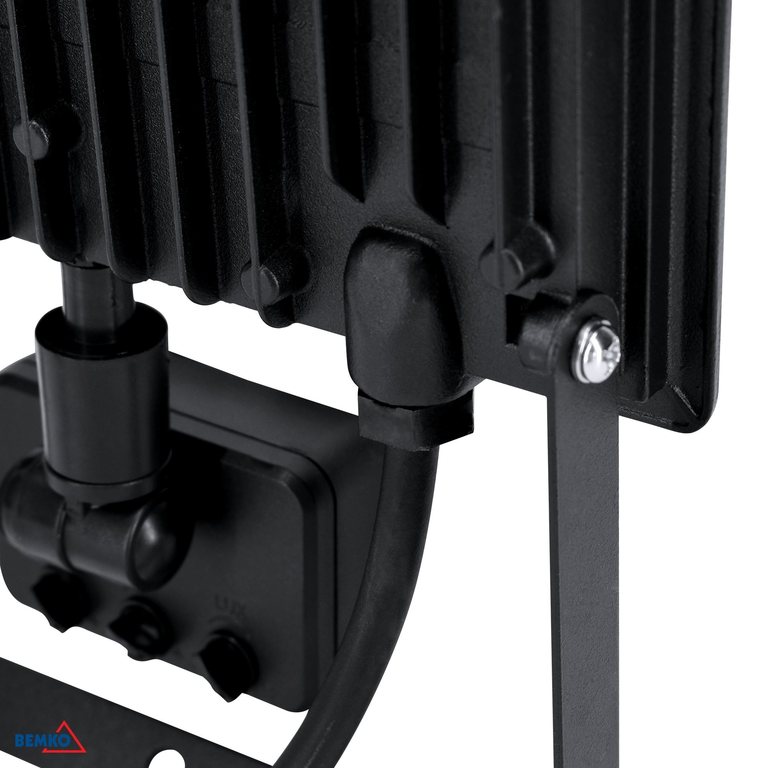

Moduł czujnika jest zamocowany pod korpusem na własnym przegubie, niezależnym od kąta samej oprawy.

Czujnik

Trzy pokrętła: zasięg, próg zmierzchowy i czas świecenia

Czujnik reaguje na ruch ciepłego obiektu w polu 120° w poziomie i 80° w pionie. Pokrętła są opisane wprost na spodzie modułu, więc regulacja nie wymaga instrukcji pod ręką:

SENS

Zasięg i czułość

Ustawia zasięg detekcji w granicach 4–10 m ±2 m przy temperaturze otoczenia poniżej 24 °C. Tym samym pokrętłem reguluje się próg czułości na prędkość ruchu w zakresie 0,6–1,5 m/s.

LX

Próg zmierzchowy

Ustala jasność otoczenia, poniżej której czujnik zaczyna reagować: od 3 lx, czyli dopiero po zmroku, do 2000 lx, czyli także w dzień.

TIME

Czas świecenia po ruchu

Odmierza czas od ostatniego wykrycia ruchu: od 10 s ±3 s do 10 min ±2 min. Każde kolejne wykrycie odlicza czas od nowa.

Zalecana wysokość montażu to 1,8–2,5 m, a dopuszczalne maksimum 10 m. Niżej pole detekcji obejmuje sylwetkę przechodzącego człowieka; wyżej ten sam kąt rozkłada się na większy obszar, więc ruch przy samym budynku może wypaść poza polem widzenia czujnika.

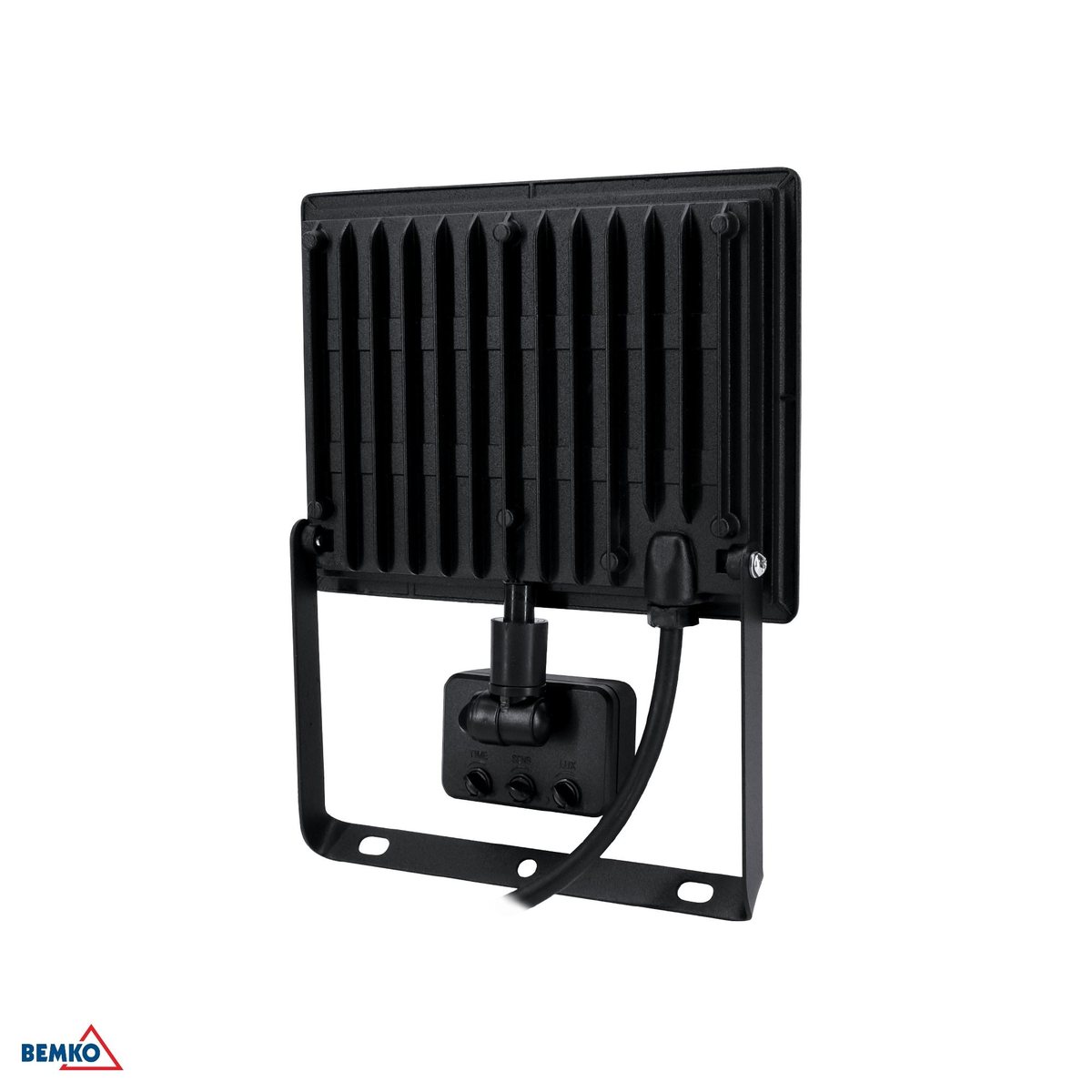

Pokrętła siedzą na spodzie modułu, dostępne bez zdejmowania oprawy z uchwytu.

Warunki pracy

Odporność obudowy i dopuszczalne otoczenie

Stopień ochrony IP65 oznacza pełną szczelność na pył i odporność na strugi wody z dowolnego kierunku, czyli poziom przewidziany na opady i mycie wężem, ale nie na zanurzenie. Wytrzymałość mechaniczna IK06 obejmuje lekkie, przypadkowe uderzenia. Oprawa pracuje w zakresie od −15 °C do +35 °C, przy czym podany zasięg detekcji obowiązuje przy temperaturze otoczenia poniżej 24 °C; dla wyższych temperatur instrukcja nie określa zasięgu. Poza zakresem zastosowania zostają miejsca o wysokim zapyleniu i wilgotności, kontakt z wodą, strefy zagrożone wybuchem, konstrukcje drgające oraz opary chemiczne. Korpusu nie wolno zabudowywać ani zakrywać, bo ciepło z diod odprowadzają żebra na jego tylnej ściance.

Podłączenie

Zasilanie, przyłącze i sterowanie

Przewodu przyłączeniowego nie wymienia się — po jego uszkodzeniu oprawa nie nadaje się do dalszej pracy. Warto więc poprowadzić go w osłonie na odcinku narażonym na otarcia i zostawić przy dławnicy zapas potrzebny do późniejszego ustawienia kąta korpusu i czujnika.

Montaż

Wymiary oprawy razem z modułem czujnika

Uchwyt w kształcie litery U przykręca się do ściany albo do słupa, a korpus osadza się w nim na bocznych śrubach przegubu. Po ich poluzowaniu korpus zmienia kąt lub schodzi z uchwytu bez odkręcania go od podłoża.

• Obrys oprawy to 180 mm szerokości i 235 mm wysokości mierzonej razem z modułem czujnika zwisającym pod korpusem, przy grubości 53 mm.
• Moduł czujnika ma własny przegub, niezależny od przegubu korpusu. Kierunek światła i kierunek detekcji ustawia się więc osobno — przydaje się to, gdy oprawa oświetla jedno miejsce, a ruch pojawia się z boku.
• Wysokość montażu decyduje o polu detekcji bardziej niż o rozkładzie światła: zalecane 1,8–2,5 m odpowiada wysokości sylwetki człowieka w polu widzenia czujnika.

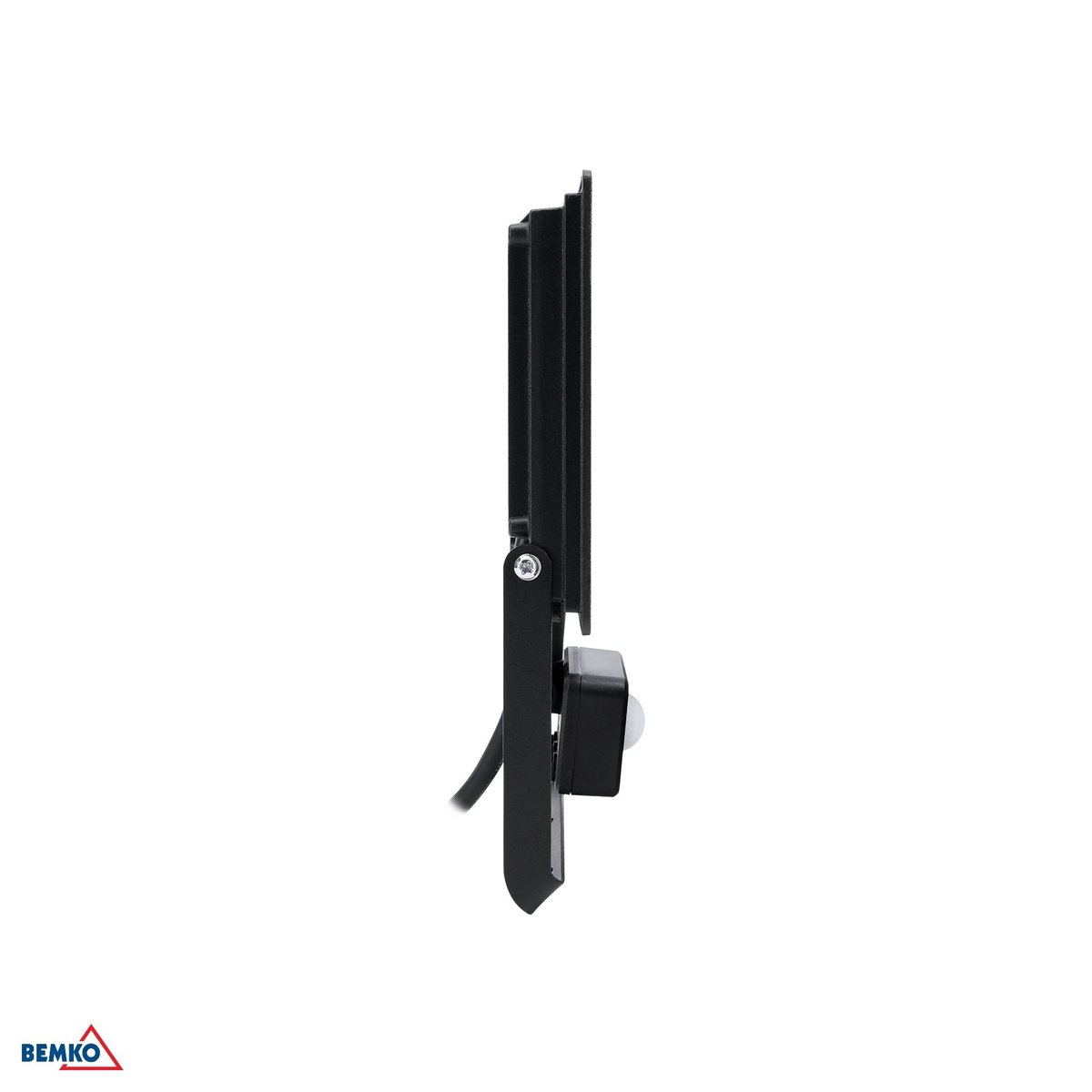

Z profilu widać, jak daleko moduł czujnika wystaje przed lico oprawy.

Trwałość

Żywotność diod i okres gwarancji

Parametr L70B50: 20 000 h mówi, że po 20 000 godzin świecenia połowa opraw z partii zachowuje co najmniej 70% początkowego strumienia. W oprawie sterowanej czujnikiem tego czasu nie przelicza się wprost na lata, bo diody pracują tylko w okresach wyzwolonych ruchem — rzeczywisty okres zależy od ruchu w danym miejscu i od ustawienia pokrętła TIME. Dopuszczalny czas pracy wynosi 12 h na dobę. Diody są wbudowane na stałe, więc po wyczerpaniu ich żywotności wymianie podlega cała oprawa. Okres gwarancji producenta to 2 lata.

Przed montażem

Lista kontrolna instalatora

• Obwód 230 V~ 50 Hz z przewodem ochronnym PE, zasilany na stałe — czujnik potrzebuje napięcia również wtedy, gdy oprawa nie świeci.
• Punkt połączenia poza oprawą: puszka instalacyjna obok albo zaciski w rozdzielnicy.
• Wysokość montażu w przedziale 1,8–2,5 m, nie wyżej niż 10 m.
• Pole detekcji 120° skierowane poza ruchliwą ulicę i chodnik, jeśli oprawa ma reagować tylko na ruch na posesji.
• Na obwodzie nie ma ściemniacza ani łącznika schodowego.
• Wolna przestrzeń wokół żeber na tylnej ściance korpusu.

Specyfikacja

Parametry techniczne

Typ produktu

Naświetlacz LED z czujnikiem ruchu

Marka

Bemko Kafler

Moc w trybie włączenia (Pon)

50 W

Moc w trybie czuwania (Psb)

poniżej 0,5 W

Strumień świetlny

4320 lm

Maksymalna światłość

1641 cd

Barwa światła

Zimna biała

Temperatura barwowa

6500 K

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu światła

110°

Współczynnik mocy

DF ≥ 0,9

Migotanie (PstLM)

1,0

Efekt stroboskopowy (SVM)

0,4

Spójność barwy

4 SDCM

Wskaźnik oceny olśnienia (UGR)

≤ 22

Napięcie znamionowe

230 V~ 50 Hz

Klasa ochronności

I

Klasa energetyczna

F

Stopień szczelności

IP65

Stopień ochrony (IK)

IK06

Temperatura pracy

od −15 °C do +35 °C

Maksymalny czas pracy

12 h na dobę

Trwałość

L70B50: 20 000 h

Rodzaj źródła światła

Zintegrowane źródło LED

Możliwość ściemniania

Nie

Typ czujnika

PIR (na podczerwień), zintegrowany

Zasięg detekcji czujnika

4–10 m ±2 m, regulowany

Kąt detekcji czujnika

120° w poziomie, 80° w pionie

Czułość na prędkość ruchu

0,6–1,5 m/s

Próg zadziałania (zmierzch)

3–2000 lx, regulowany

Czas zadziałania

od 10 s do 10 min, regulowany

Zalecana wysokość montażu

1,8–2,5 m, maksymalnie 10 m

Sposób montażu

Natynkowy, na uchwycie U

Przyłącze

Przewód przez dławnicę, bez kostki

Materiał

Stop aluminium, szkło hartowane

Kolor

Czarny

Wymiary (szer. × wys. × gr.)

180 × 235 × 53 mm

Gwarancja

2 lata

Karton zbiorczy

10 szt.

EPREL numer rej.

1375300

Deklaracja zgodności UE

nr 080323/2022

EAN

5900280970091

Kod producenta

C64-S-LFK2-050BL-6K
