Czujnik ruchu PIR 160° do puszki 500W IP20 biały Bemko B50-SES03WH

Bemko SES

SES03WH

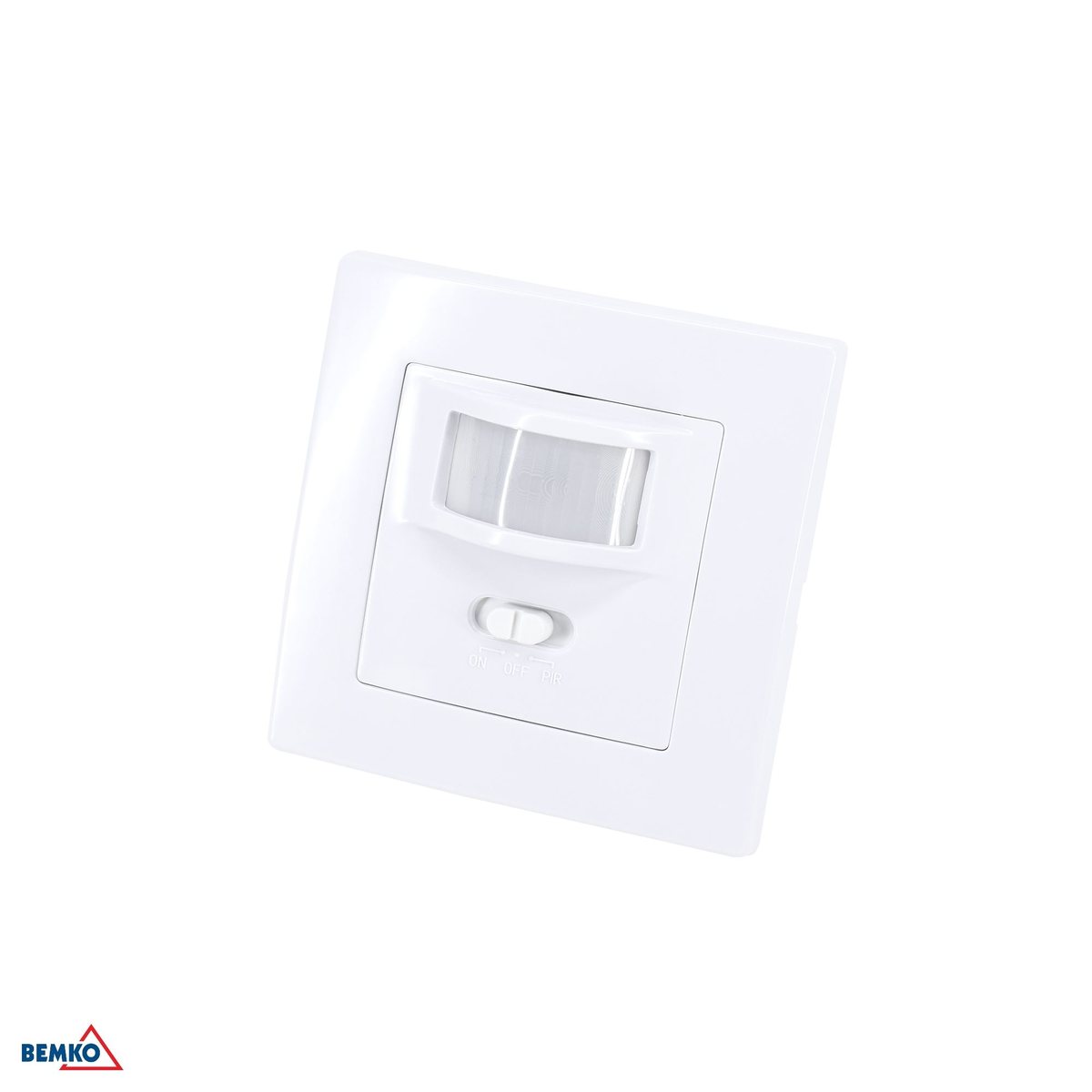

Czujnik ruchu PIR do puszki podtynkowej — zamiast wyłącznika.

PIR • 160° × 90° • 9 m • 200 W LED • do puszki • IP20

Kod producenta: B50-SES03WH  |  EAN: 5900280904140

Czujnik ruchu Bemko SES03WH montuje się w puszce podtynkowej, dokładnie tam, gdzie dziś jest wyłącznik. To najtańszy sposób zautomatyzowania oświetlenia w istniejącym budynku: nie kujesz ścian, nie ciągniesz nowego przewodu, wykorzystujesz obwód, który już działa. Pole detekcji ma 160° w poziomie i 90° w pionie, a zasięg dochodzi do 9 m. Obciążalność dla opraw LED i świetlówek kompaktowych wynosi 200 W — wartość 500 W z nazwy handlowej dotyczy wyłącznie żarówek. Dla pojedynczego pomieszczenia to zapas z nawiązką, ale przy dłuższym ciągu opraw warto policzyć sumę mocy.

Jak to działa

Czujnik PIR Bemko w puszce instalacyjnej

Wchodzi w miejsce istniejącego wyłącznika

Konstrukcja dopuszkowa mieści się w standardowej puszce podtynkowej. Nie trzeba kuć ścian ani prowadzić nowego przewodu — wykorzystujesz obwód, który już tam jest.

Pole 160° × 90° zamiast pełnego koła

Czujnik montowany na ścianie nie potrzebuje 360°, bo połowa pola trafiłaby w mur. Optyka 160° w poziomie i 90° w pionie obejmuje pomieszczenie przed czujnikiem.

Pokrętła TIME i LUX pod ramką

Czas świecenia i próg zmierzchowy ustawia się raz, przy uruchomieniu. Regulatory są dostępne po zdjęciu ramki, bez wyjmowania czujnika z puszki.

Pobór własny 0,45 W w pracy, 0,1 W w czuwaniu

Czujnik pobiera prąd cały czas, także gdy światło jest zgaszone. Przy 0,1 W w czuwaniu roczne zużycie to niecała kilowatogodzina.

Dobór wariantu

Dopuszkowy czy podtynkowy sufitowy?

Bemko ma dwie konstrukcje do zabudowy. Wybór zależy od tego, czy masz gotową puszkę w ścianie, czy otwór w suficie podwieszanym.

Montaż

Co sprawdzić przed montażem

• Wymiary 80 × 80 × 49 mm — sprawdź głębokość puszki, czujnik jest głębszy niż zwykły wyłącznik.
• Zasilanie 230 V/50 Hz. Klasa ochronności II — izolacja podwójna, bez przewodu ochronnego.
• Stopień szczelności IP20 — wyłącznie sucha wnętrzówka.
• Zalecana wysokość montażu 1–1,8 m, czyli typowa wysokość wyłącznika. Wyżej pole detekcji zaczyna omijać osoby wchodzące tuż pod czujnikiem.
• Zasięg 9 m karta podaje dla temperatury otoczenia poniżej 24 °C.

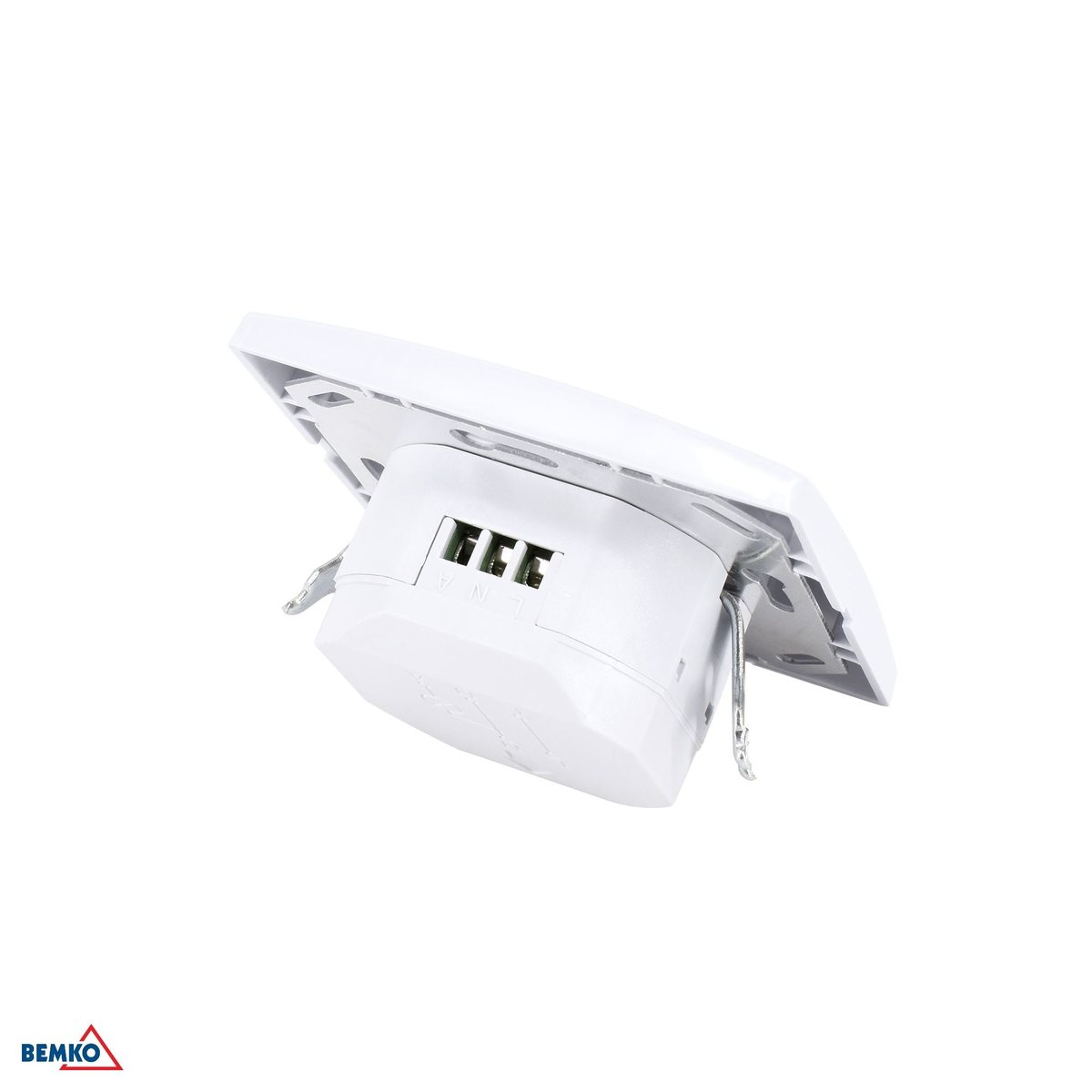

• Mocowanie na rozpieranych pazurkach — jak w gniazdku podtynkowym.
• Detektor podczerwieni (PIR) reaguje na ruch ciepłego obiektu w poprzek pola widzenia.
• Próg zmierzchowy regulowany 3–2000 lx, czas załączenia od 10 s ±3 s do 7 min ±2 min.
• Gwarancja producenta: 5 lat.

Zastosowania

Gdzie sprawdzi się czujnik dopuszkowy

Do pobrania

Dokumentacja producenta

Komplet dokumentów producenta — karta katalogowa z tabelą wszystkich wariantów, instrukcja z pełną specyfikacją i schematem podłączenia oraz deklaracja zgodności UE.

• Karta katalogowa (EN) (PDF)
• Deklaracja zgodności UE (PDF)
• Karta katalogowa (PDF)
• Instrukcja montażu i obsługi (PDF)

Specyfikacja

Dane techniczne

Typ czujnika

PIR (podczerwień)

Napięcie zasilania

230 V/50 Hz

Moc

500 W (lampy żarowe) / 200 W (lampy energooszczędne i LED)

Obciążalność LED

200 W

Pole detekcji

160° × 90°

Zasięg detekcji

9 m max (<24 °C)

Zalecana wysokość montażu

1 m ~ 1,8 m

Czas załączenia

10 s ±3 s ÷ 7 min ±2 min (regulacja płynna)

Próg zadziałania

3-2000 lux (regulowany)

Prędkość wykrywanego ruchu

0,6 ~ 1,5 m/s

Sposób montażu

Podtynkowy-dopuszkowy

Stopień szczelności

IP20

Klasa ochronności

Class II

Temperatura pracy

-20 ÷ +40 °C

Wilgotność pracy

<93%RH

Pobór mocy

0,45 W (praca) / 0,1 W (czuwanie)

Kolor

Biały

Długość

80 mm

Szerokość

80 mm

Wysokość

49 mm

Gwarancja

5 lat

Sprawdź głębokość puszki przed zamówieniem: przy 49 mm wysokości czujnika płytka puszka montażowa może nie zmieścić zapasu przewodu. Do doboru obciążenia użyj wartości 200 W dla LED.
