Normy i przepisy dotyczące gniazd elektrycznych – co musi wiedzieć wykonawca?

Projektując i wykonując instalację elektryczną w budynkach mieszkalnych, usługowych czy przemysłowych, wykonawca musi kierować się nie tylko wiedzą praktyczną, ale również obowiązującymi normami i przepisami prawa. Dotyczy to m.in. rozmieszczenia gniazd, ich wysokości, rodzaju (np. gniazdo elektryczne z uziemieniem) czy dopuszczalnych stref montażu w pomieszczeniach szczególnych, takich jak łazienki. W tym artykule przedstawiamy najważniejsze wytyczne, które powinien znać każdy elektryk, instalator czy projektant.

Podstawowe normy regulujące sposób projektowania i montażu instalacji elektrycznych w Polsce to:

• PN-HD 60364 – polska wersja normy europejskiej HD 60364 (odpowiednik IEC 60364), która opisuje zasady projektowania, budowy i sprawdzania instalacji elektrycznych niskiego napięcia.

• PN-IEC 60364-7-701:2008 – dotycząca instalacji elektrycznych w łazienkach i pomieszczeniach sanitarnych.

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.).

Te dokumenty zawierają wytyczne m.in. dotyczące gniazd z uziemieniem, dopuszczalnych stref montażu, ochrony przed porażeniem, zabezpieczeń różnicowoprądowych, a także szczegółowe informacje o wysokości montażu gniazd elektrycznych – norma.

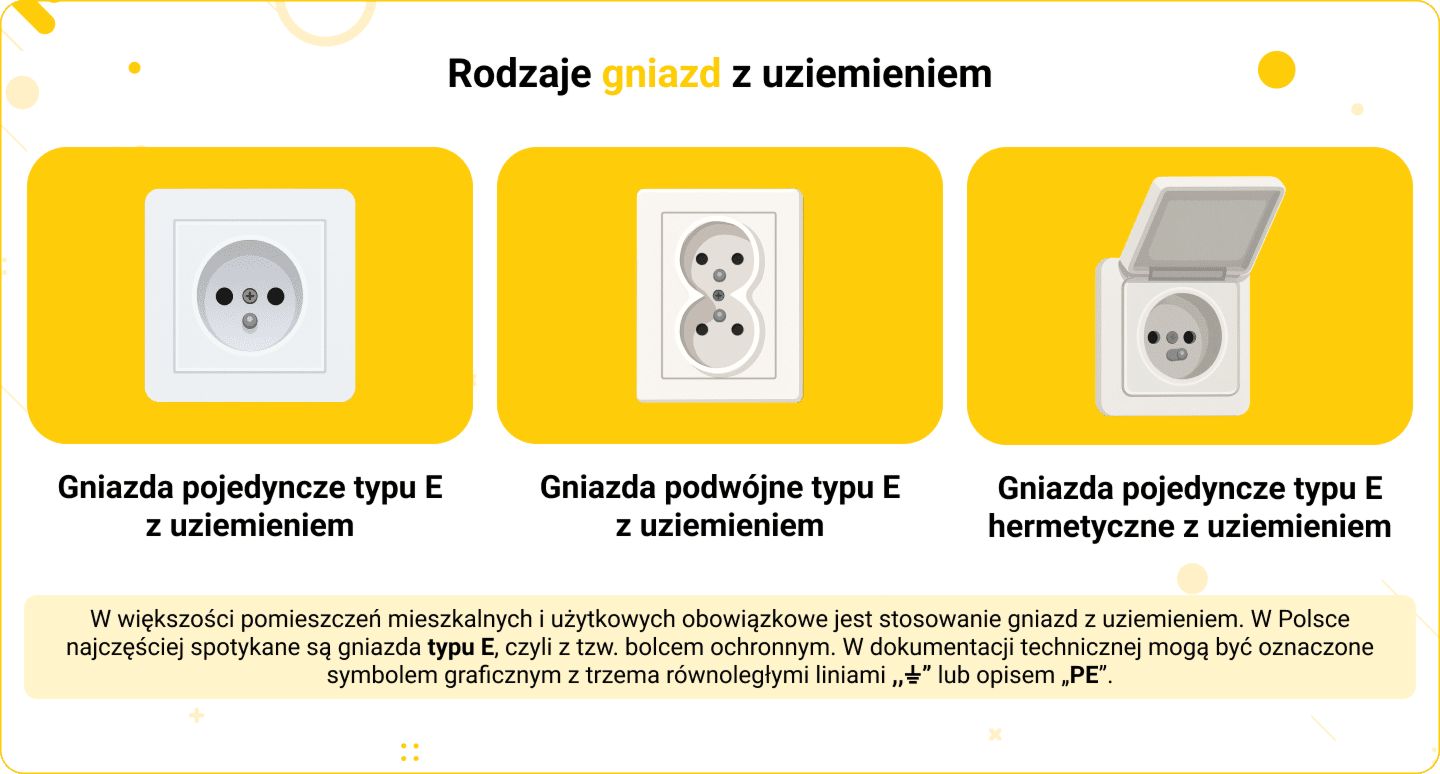

W większości pomieszczeń mieszkalnych i użytkowych obowiązkowe jest stosowanie gniazd z uziemieniem. W Polsce najczęściej spotykane są gniazda typu E, czyli z tzw. bolcem ochronnym. W dokumentacji technicznej mogą być oznaczone symbolem graficznym z trzema równoległymi liniami lub opisem „PE”.

Rodzaje gniazd z uziemieniem:

• Gniazdko elektryczne z bolcem – standard w polskich instalacjach.

• Gniazdo elektryczne podwójne lub potrójne z uziemieniem – stosowane tam, gdzie wymagane jest podłączenie kilku urządzeń na stałe.

• Gniazdo elektryczne z uziemieniem symbol – graficzne oznaczenie w projektach technicznych to najczęściej ⏚ lub PE.

Ważne jest, aby uziemienie było poprawnie podłączone – przewód ochronny (żółto-zielony) powinien być podpięty do zacisku ochronnego w gnieździe. W przypadku podłączania gniazd podwójnych lub potrójnych należy pamiętać o zachowaniu ciągłości uziemienia.

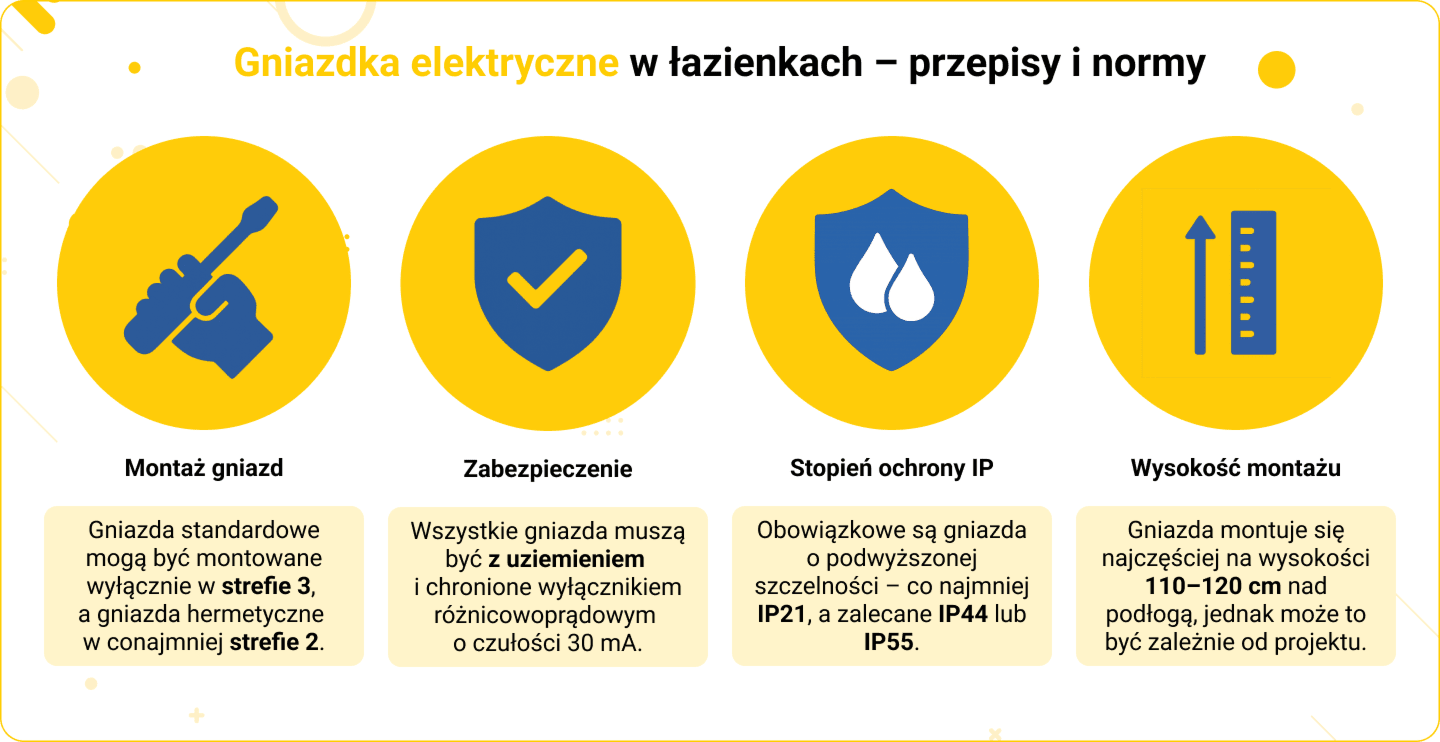

Zgodnie z PN-IEC 60364-7-701, łazienka jest pomieszczeniem o podwyższonym ryzyku porażenia prądem ze względu na wilgoć i obecność wody. Dlatego gniazda elektryczne w łazienkach muszą spełniać szczególne wymagania:

• Standardowe gniazda elektryczne (najlepiej co najmniej IP21) powinny być montowane wyłącznie w strefie 3 (od 60 cm od wanny lub kabiny prysznicowej), czyli w bezpiecznej odległości od źródeł wody. W strefie 2 dopuszcza się montażu gniazd o ochronie co najmniej IP44, a w strefie 1 gniazda IP55. W przypadku łazienek publicznych, gniazda powinny mieć stopień ochrony IP55.

• Wszystkie gniazda muszą być z uziemieniem i chronione wyłącznikiem różnicowoprądowym o czułości 30 mA.

• Obowiązkowe są gniazda o podwyższonej szczelności – co najmniej IP44, a zalecane IP55.

• Gniazda montuje się najczęściej na wysokości 110–120 cm nad podłogą, jednak zależnie od projektu może to ulec zmianie.

Zabroniony jest montaż standardowych gniazd wewnątrz stref 0, 1 i 2 – czyli bezpośrednio nad wanną, w kabinie prysznicowej lub tuż obok. Więcej o montażu gniazd w łazience oraz konkretnych strefach bezpieczeństwa pisaliśmy w tym artykule.

Wysokość, na jakiej montuje się gniazda elektryczne, nie jest przypadkowa – reguluje ją zarówno praktyka projektowa, jak i ogólne zasady ergonomii. Najczęściej stosowane wysokości:

• 30 cm nad podłogą – gniazda ogólne w pokojach dziennych i sypialniach.

• 110–120 cm nad podłogą – gniazda nad blatami w kuchni, gniazdka w łazienkach, punkty techniczne.

• 140–150 cm – gniazda do urządzeń podłączanych ponad blatem (np. do okapu).

• Wysokość montażu gniazd i włączników powinna być dopasowana do potrzeb użytkowników – w przypadku osób z niepełnosprawnością można obniżyć punkty do 80–90 cm.

Normy nie wskazują jednej, sztywnej wysokości – jednak w projektach budowlanych stosuje się zalecane standardy. W szczególnych przypadkach (np. podtynkowe podłączenia sprzętów AGD) dopuszcza się niższy montaż – np. 15–20 cm od podłogi (np. gniazdo do zmywarki wysokość, gniazdo pralki wysokość). Konkretne rekomendacje dotyczące odpowiedniego rozmieszczenia gniazd i włączników przeczytasz tutaj.

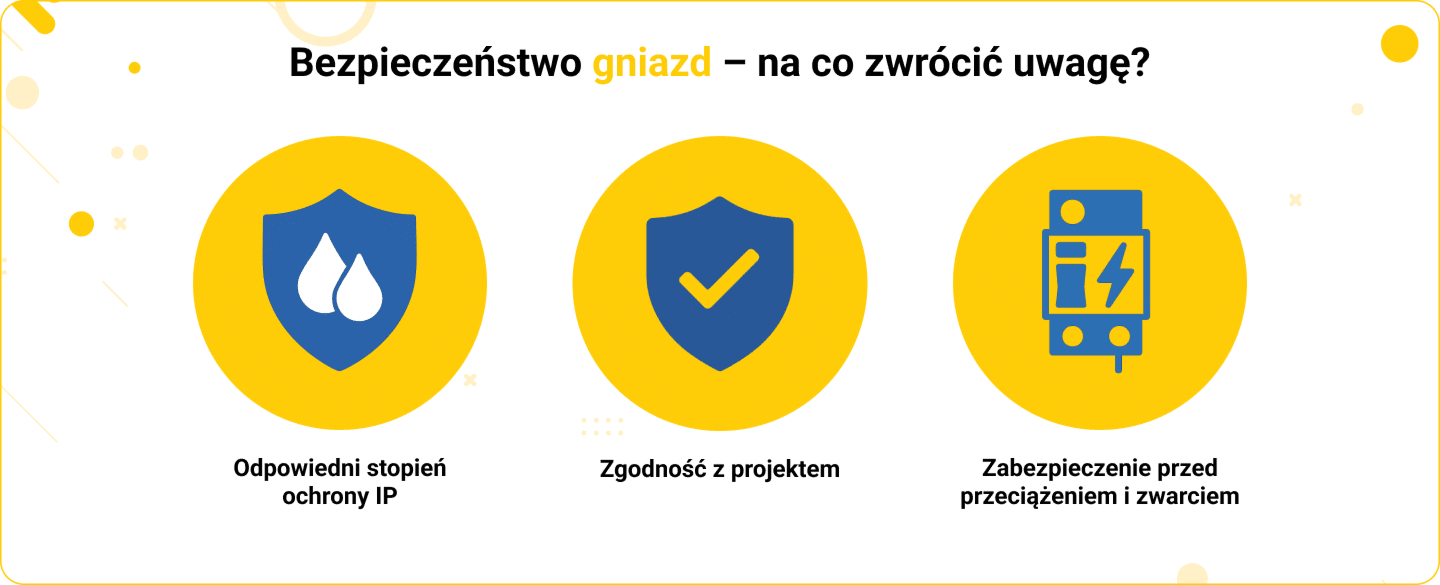

Wszystkie elektryczne gniazdka powinny posiadać odpowiedni stopień ochrony IP – szczególnie w pomieszczeniach narażonych na wilgoć, pył czy uszkodzenia mechaniczne. Dla gniazd zewnętrznych lub łazienkowych zalecane są wersje hermetyczne IP44 lub IP65. Standardowe gniazda w pokojach mogą mieć stopień ochrony IP20.

Każdy punkt zasilania powinien być zgodny z projektem i oznaczony na planie. Gniazda muszą być zabezpieczone przed przeciążeniem oraz zwarciem – najczęściej przez odpowiednie wyłączniki nadprądowe i różnicowoprądowe w rozdzielnicy.

Instalacja gniazd elektrycznych to nie tylko kwestia wygody użytkowania, ale przede wszystkim bezpieczeństwa i zgodności z przepisami. Każdy wykonawca powinien znać wymagania norm gniazd w łazienkach, wysokość montażu gniazd, konieczność stosowania gniazd z uziemieniem i odpowiednich stref montażowych. Poprawnie wykonana instalacja to gwarancja niezawodności i bezpieczeństwa użytkowników – zarówno w łazience, kuchni, jak i w salonie czy na tarasie.
