Jak dobrać odpowiedni ogranicznik mocy do swojej instalacji?

Tagi

Dobór odpowiedniego ogranicznika mocy to jedno z najważniejszych zadań przy projektowaniu lub modernizacji instalacji elektrycznej. Od właściwego ustawienia progu prądowego zależy nie tylko stabilna praca urządzeń, ale także bezpieczeństwo domowników lub pracowników oraz zgodność z wymaganiami operatora sieci. W tym artykule krok po kroku wyjaśniamy, jak dobrać ogranicznik mocy do instalacji, czym się kierować, czego unikać i jakie parametry techniczne mają kluczowe znaczenie.

Na co zwrócić uwagę przy wyborze ogranicznika mocy?

Wybierając ogranicznik mocy, warto zwrócić uwagę na kilka podstawowych parametrów technicznych, które muszą być dopasowane do rodzaju instalacji oraz mocy umownej:

Liczba biegunów - określa, ile przewodów chroni ogranicznik. W domach najczęściej stosuje się wersje 1P+N (dla jednej fazy) lub 3P+N (dla trzech faz z przewodem neutralnym).
Liczba faz - ograniczniki jednofazowe stosuje się w instalacjach 230 V, trójfazowe (tzw. ogranicznik poboru mocy 3-fazowy) w układach 400 V, typowych dla firm i większych budynków.
Napięcie znamionowe - musi odpowiadać napięciu sieci: 230 V dla instalacji jednofazowych lub 400 V dla trójfazowych. Parametr ten jest podany na obudowie urządzenia.
Prąd znamionowy (In) - najważniejszy parametr, który określa, przy jakim poborze prądu ogranicznik zareaguje. Dobiera się go na podstawie mocy przydzielonej w umowie z operatorem (np. 25 A dla domu jednorodzinnego).
Prąd zwarciowy (Icw) - wskazuje, jak dużego zwarcia ogranicznik może bezpiecznie „wytrzymać”, zanim zadziała inne zabezpieczenie. Powinien być zgodny z wartością spodziewaną w danej instalacji.

Dobór odpowiedniego modelu zwiększa bezpieczeństwo, zapobiega niepotrzebnym wyłączeniom i zapewnia zgodność z wymaganiami operatora sieci.

Od czego zacząć dobór ogranicznika mocy? Poznaj 6 kluczowych kroków

Dobór ogranicznika mocy powinien być zawsze przemyślany i dostosowany do konkretnych warunków technicznych danego budynku. Najważniejszymi czynnikami są:

moc umowna ustalona z dostawcą energii,
typ instalacji - jednofazowa lub trójfazowa,
obciążenie rzeczywiste - suma mocy wszystkich urządzeń elektrycznych,
przyszłe plany rozbudowy - np. montaż pompy ciepła, ładowarki samochodu,
zgodność z zabezpieczeniami przedlicznikowymi i głównymi,
warunki techniczne operatora sieci (OSD).

Aby dobrać ogranicznik poprawnie, należy przejść przez kilka kroków:

Krok 1: Sprawdzenie mocy umownej

Pierwszym krokiem powinno być sprawdzenie, jaką moc przydzielił operator systemu dystrybucyjnego dla danej instalacji. Informację tę znajdziesz w umowie przyłączeniowej lub warunkach technicznych. Moc jest podana w kilowatach i zależy od rodzaju budynku oraz potrzeb użytkownika.

Dla instalacji jednofazowej (230 V) przeliczamy moc na prąd według wzoru:

I = P / U

Dla trójfazowej (400 V) stosujemy:

I = P / (√3 × U × cosφ)

Przykład: dla mocy umownej 10 kW w instalacji 3-fazowej, obliczamy około 14,5 A. Na tej podstawie dobieramy ogranicznik mocy o najbliższej wyższej wartości prądu znamionowego.

Krok 2: Dobranie prądu znamionowego

Prąd znamionowy ogranicznika mocy (oznaczany jako In) to wartość, przy której urządzenie zacznie odliczać czas przeciążenia. W praktyce dobiera się go na podstawie obliczeń wykonanych w poprzednim kroku. Popularne wartości to:

16 A - dla małych mieszkań,
20 A - dla mieszkań z kuchenką elektryczną,
25 A - dla domów jednorodzinnych,
32 A, 40 A, 50 A - dla domów z pompą ciepła,
63 A, 80 A - dla firm i większych obiektów.

Zaleca się, aby prąd ogranicznika był dobrany z lekkim zapasem. W przeciwnym razie każde krótkotrwałe przeciążenie (np. w czasie rozruchu pompy) może prowadzić do wyłączenia zasilania.

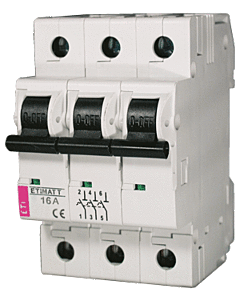

Krok 3: Ustalenie liczby faz i biegunów

Kolejnym krokiem jest sprawdzenie, czy mamy do czynienia z instalacją jednofazową (230 V), czy trójfazową (400 V). Ograniczniki występują w wersjach:

1P lub 1P+N - do instalacji jednofazowych,
3P lub 3P+N - do instalacji trójfazowych.

Ważne jest, by liczba biegunów odpowiadała liczbie przewodów czynnych w instalacji. W instalacjach trójfazowych zawsze wybieramy wersję 3-fazową z przewodem neutralnym. Niedopuszczalne jest stosowanie ogranicznika jednofazowego w instalacji trójfazowej i odwrotnie.

Krok 4: Dopasowanie do zabezpieczeń głównych

Ogranicznik mocy musi współpracować z innymi zabezpieczeniami obecnymi w instalacji. W szczególności powinien:

działać po zabezpieczeniach obwodowych,
zadziałać przed zabezpieczeniem głównym lub przedlicznikowym,
nie zakłócać działania RCD (wyłącznika różnicowoprądowego).

W ten sposób zachowana zostaje selektywność - czyli odpowiednia kolejność działania zabezpieczeń w zależności od rodzaju awarii. Jeśli ogranicznik działa za szybko, instalacja może być nadmiernie wrażliwa. Jeśli za wolno - nie spełni swojej funkcji ochronnej.

Krok 5: Uwzględnienie przyszłych planów

Dobierając ogranicznik, warto pomyśleć o tym, co może się zmienić w ciągu najbliższych kilku lat. Jeśli rozważasz rozbudowę instalacji, wymianę urządzeń na bardziej energochłonne lub dodanie fotowoltaiki czy ładowarki do samochodu - zaplanuj to już teraz.

W takiej sytuacji:

wybierz ogranicznik o nieco wyższej wartości In,
albo zdecyduj się na model z możliwością regulacji progu prądowego,
ewentualnie zastosuj ogranicznik z interfejsem komunikacyjnym, który można skonfigurować zdalnie.

Lepiej dobrać urządzenie z zapasem niż po kilku miesiącach ponosić koszt jego wymiany.

Krok 6: Weryfikacja wymagań OSD

Na koniec należy sprawdzić, czy wybrany ogranicznik spełnia warunki techniczne operatora sieci, czyli tzw. IRiESD. W szczególności zwróć uwagę na:

możliwość plombowania urządzenia,
dopuszczalne typy konstrukcji (mechaniczne lub elektroniczne),
wymagania dotyczące montażu w rozdzielnicy,
konieczność dokumentacji typu DTR lub karty katalogowej.

Nieprzestrzeganie tych warunków może skutkować odmową odbioru instalacji lub koniecznością jej przeróbek.

Dodatkowe wskazówki praktyczne

Dobierając ogranicznik mocy, warto pamiętać także o kilku praktycznych zasadach, które ułatwią montaż i eksploatację:

Wybieraj ograniczniki znanych marek z certyfikatami i zgodnością z normami PN-EN.
Sprawdź, czy urządzenie posiada odpowiednią klasę odporności na prąd zwarciowy - ważne przy dużych mocach.
Jeśli instalacja jest wynajmowana, rozważ ogranicznik z możliwością zdalnego resetu lub podglądu parametrów.
Upewnij się, że obudowa ogranicznika mieści się w rozdzielnicy - niektóre modele są szersze niż standardowy aparat modułowy.
Skonsultuj się z elektrykiem - nie tylko przy montażu, ale również na etapie wyboru urządzenia.

Podsumowanie

Dobór ogranicznika mocy to proces, który wymaga dokładnego przeanalizowania wielu czynników: mocy przydzielonej, typu instalacji, zabezpieczeń oraz planów rozbudowy. Dzięki podziałowi na sześć kroków możesz świadomie dopasować urządzenie do potrzeb swojej instalacji i uniknąć problemów w przyszłości.

Dobrze dobrany ogranicznik mocy:
