Montaż wyłącznika nadprądowego, potocznie nazywanego również „esem” lub „bezpiecznikiem S”, to kluczowy krok w budowie lub modernizacji każdej instalacji elektrycznej. Niezależnie od tego, czy montujemy zabezpieczenie jednofazowe, czy trójfazowe, należy pamiętać o właściwym kierunku zasilania, przekroju przewodów oraz schemacie podłączenia, który ma kluczowe znaczenie dla bezpieczeństwa instalacji.

Wyłącznik nadprądowy jednofazowy (np. B10, B16, C20) to najczęściej stosowane zabezpieczenie w instalacjach domowych. Chroni obwody 230V przed skutkami przeciążenia oraz zwarcia. Typowym zastosowaniem są obwody oświetleniowe, gniazda w pokojach czy zasilanie podstawowych urządzeń AGD. Montuje się go w rozdzielnicy elektrycznej, gdzie zabezpiecza pojedynczy przewód fazowy.

Przy podłączaniu należy zwrócić szczególną uwagę na kierunek zasilania (zalecane z góry), odpowiedni przekrój przewodów oraz staranność połączeń. Choć podłączenie jednofazowego wyłącznika nadprądowego nie jest skomplikowane, to błędy na tym etapie mogą prowadzić do nieprawidłowego działania zabezpieczeń lub przegrzewania się instalacji.

Zasady podłączenia:

• Przewód fazowy (L) doprowadzamy od góry – to standardowy kierunek zasilania.
• Dolny zacisk wyłącznika prowadzi fazę do obciążenia (np. gniazdka, lampy).
• Przewód neutralny (N) i ochronny (PE) nie przechodzą przez wyłącznik – trafiają bezpośrednio do listwy N i PE w rozdzielnicy.
• Zabezpieczenie pełni funkcję zarówno nadmiarowo-prądową (przeciążenie), jak i zwarciową.

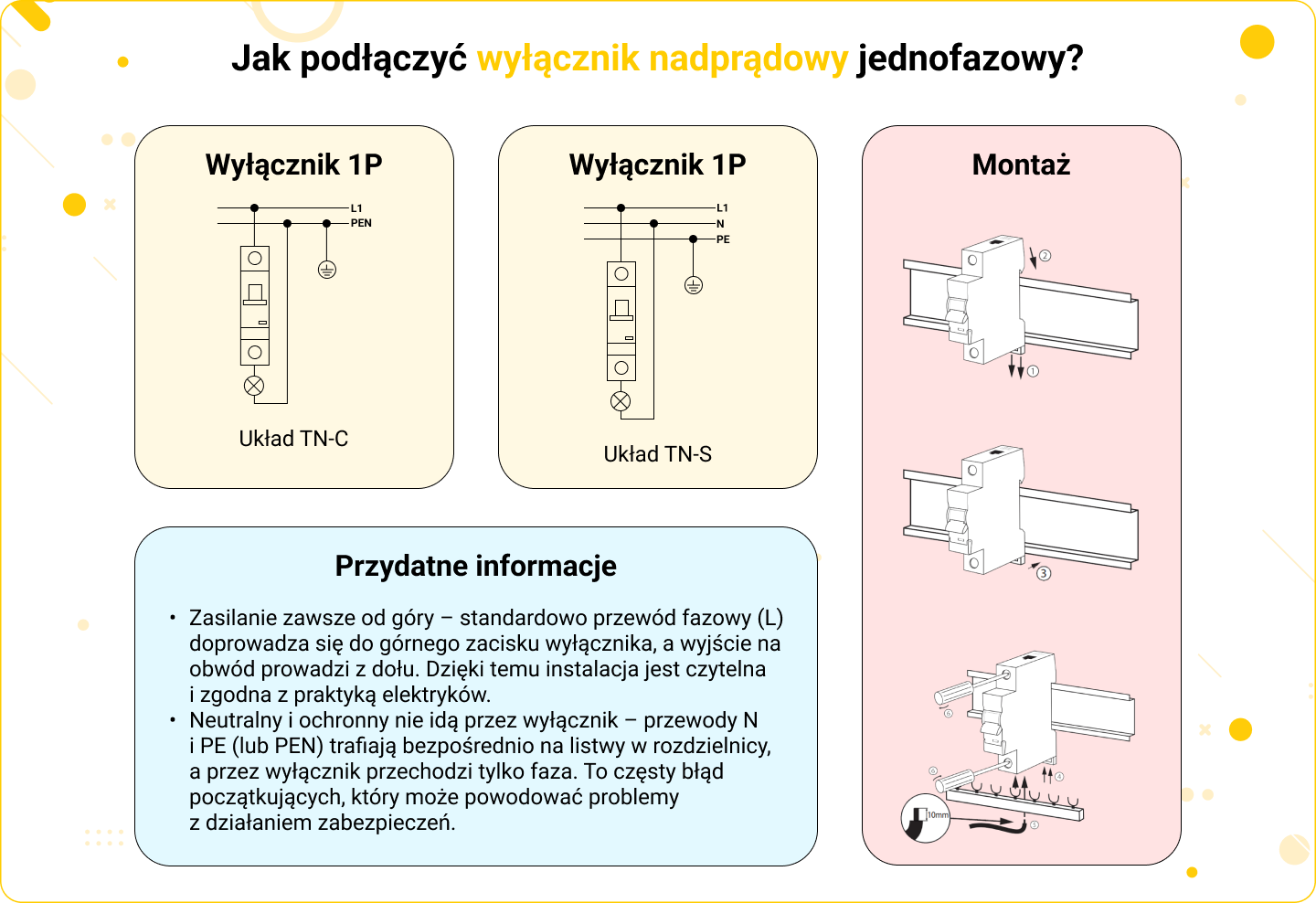

Schemat podłączenia bezpiecznika 1-fazowego

[ZASILANIE]

L  —>  | góra wyłącznika B/C |

N  —>  [ listwa N ]

PE —>  [ listwa PE ]

[ODBIORNIK]

L  <—  | dół wyłącznika |

N  <—  [ listwa N ]

PE <—  [ listwa PE ]

• Góra wyłącznika – wejście zasilania (przewód L)
• Dół wyłącznika – wyjście fazy do obwodu
• Przewód neutralny (N) i ochronny (PE) podłączane są niezależnie

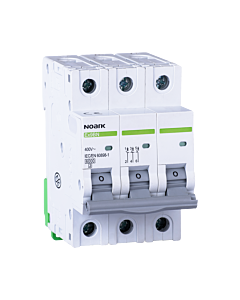

Wyłącznik nadprądowy trójfazowy (np. C16 3P, C25 3P+N) stosowane są w instalacjach zasilających urządzenia o dużej mocy – szczególnie takie, które wymagają zasilania 400 V. Ich podłączenie jest bardziej wymagające niż w przypadku wersji jednofazowych, ale również opiera się na jasno określonych zasadach. Poprawne połączenie faz, zachowanie kolejności przewodów oraz odpowiednie podłączenie przewodu neutralnego (jeśli obecny) mają kluczowe znaczenie.

Bezpieczniki 3P lub 3P+N montuje się w rozdzielnicach przeznaczonych do instalacji siłowych – m.in. dla płyt indukcyjnych, podgrzewaczy wody, maszyn warsztatowych czy pomp. W instalacjach trójfazowych szczególną uwagę należy zwrócić na wyrównane obciążenie faz i dobór przewodów o odpowiednim przekroju.

Zasady podłączenia:

• Zasilanie (L1, L2, L3) doprowadzamy od góry do odpowiednich zacisków wyłącznika.
• Wyjścia z dołu prowadzą poszczególne fazy do odbiornika.
• Jeśli wyłącznik posiada tor neutralny (N), również ten przewód jest podłączany.
• Przewód ochronny (PE) zawsze omija wyłącznik i trafia bezpośrednio do obudowy urządzenia.

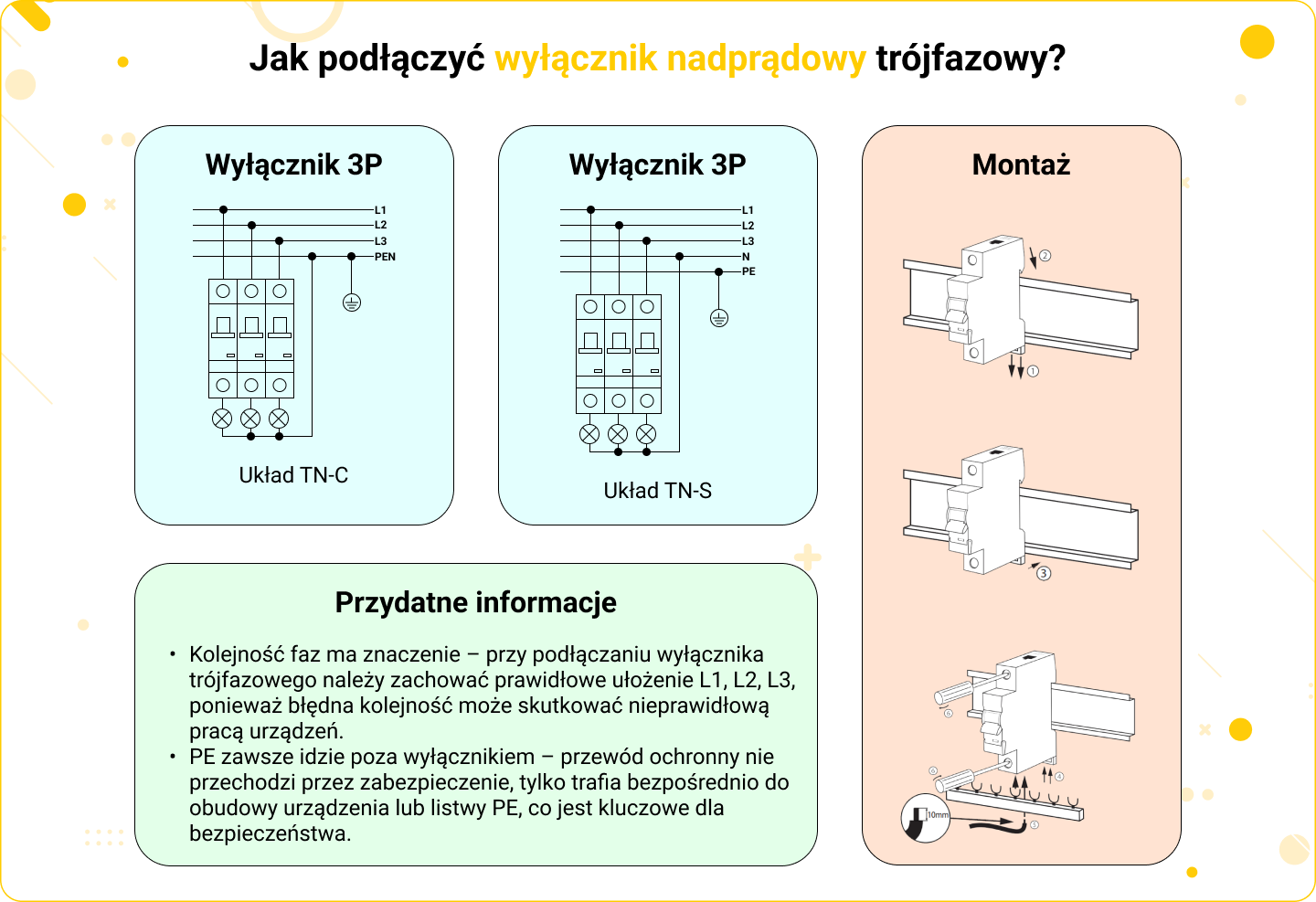

Schemat podłączenia bezpiecznika 3-fazowego:

[ ZASILANIE ]

L1 —> | góra wył. 3P |

L2 —> | góra wył. 3P |

L3 —> | góra wył. 3P |

N  —> [ listwa N ]

PE —> [ listwa PE ]

[ ODBIORNIK ]

L1 <— | dół wył. 3P |

L2 <— | dół wył. 3P |

L3 <— | dół wył. 3P |

N  <— [ listwa N ]

PE <— [ listwa PE ]

• Góra: L1, L2, L3, ewentualnie N – wejście z sieci 400 V
• Dół: L1, L2, L3, N – wyjście do gniazda 5-polowego lub innego urządzenia
• PE – bezpośrednio do odbiornika

Mimo że większość nowoczesnych wyłączników umożliwia zasilanie z dowolnej strony (góra/dół), to zgodnie z przyjętą normą oraz praktyką zawodową, zasilanie powinno być podłączone od góry.

Dzięki temu zachowana jest logiczna struktura instalacji – zasilanie wpływa od góry, a obciążenie odbierane jest dołem. Taki układ ułatwia zarówno montaż, jak i późniejsze serwisowanie rozdzielnicy. Przestrzeganie tego schematu pozwala też uniknąć nieporozumień przy diagnostyce i pomiarach instalacji.

Dlaczego zasilanie od góry to dobry wybór?

• Zachowana jest logiczna ciągłość obwodu (góra – wejście, dół – wyjście).

• Zwiększa to bezpieczeństwo – napięcie po stronie wejściowej jest zawsze przewidywalne.

• Ułatwia identyfikację przewodów i potencjalnych błędów montażowych.

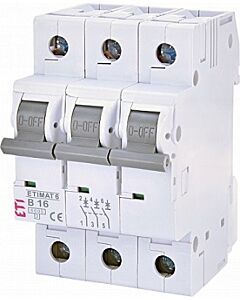

Choć większość nowoczesnych wyłączników nadprądowych (np. serii ETIMAT, S201, PL6) umożliwia podłączenie zarówno od góry, jak i od dołu, w praktyce technicznej i projektowej nadal preferuje się zasilanie od góry. Jest to rozwiązanie nie tylko bezpieczniejsze i bardziej intuicyjne, ale także zgodne z przepisami dotyczącymi oznaczania zacisków i standardów instalacyjnych.

Podłączenie zasilania od dołu nie jest zakazane, ale powinno być oznaczone w dokumentacji rozdzielnicy i traktowane jako wyjątek – np. w modernizacjach, gdzie nie można zmienić kierunku prowadzenia przewodów.

Co warto wiedzieć o zasilaniu od dołu:

• Technicznie dopuszczalne w większości modeli – ale wymaga świadomego działania.
• W razie błędu przy odczycie – może dojść do zasilania nieoczekiwanego toru obwodu.
• Zwiększa ryzyko pomyłek serwisowych i podczas wyłączania zasilania.
• Niektóre rozdzielnice prefabrykowane mają oznaczone tylko zasilanie górne – warto to sprawdzić.

Nawet przy stosunkowo prostym schemacie montażu można popełnić istotne błędy, które wpływają na bezpieczeństwo i poprawne działanie całej instalacji. Niezależnie od tego, czy podłączamy bezpiecznik 1-fazowy czy bezpiecznik 3-fazowy, warto unikać typowych zaniedbań, które często zdarzają się osobom niedoświadczonym.

Największe zagrożenie niesie za sobą zła kolejność faz, źle dokręcone przewody lub nieodpowiedni przekrój żył. Równie niebezpieczne są próby podłączania przewodu neutralnego przez wyłącznik nadprądowy – co może doprowadzić do zaników napięcia lub uszkodzenia urządzeń.

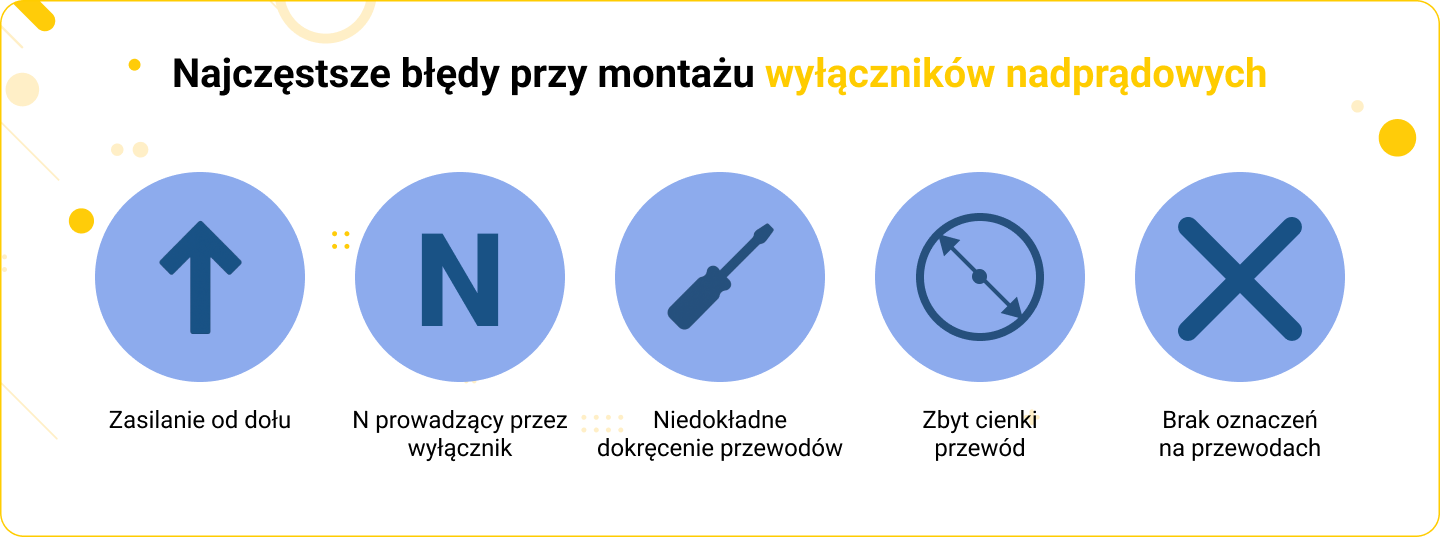

Najczęstsze błędy instalacyjne:

• Zasilanie podłączone od dołu, mimo że schemat zakłada wejście od góry.
• Przewód neutralny (N) prowadzony przez wyłącznik – niedopuszczalne!
• Niedostateczne dokręcenie przewodów – prowadzi do iskrzenia i przegrzewania.
• Zastosowanie zbyt cienkiego przewodu względem prądu wyłącznika.
• Brak oznaczeń na przewodach – utrudnia serwis i może prowadzić do pomyłek.

Bezpieczniki o charakterystyce B16 lub C16 są jednymi z najczęściej spotykanych wyłączników nadprądowych w domowych instalacjach elektrycznych. Litera „B” lub „C” odnosi się do charakterystyki wyzwalania (czułości na prąd zwarciowy), natomiast liczba „16” oznacza prąd znamionowy – czyli maksymalny prąd, który może stale przepływać przez wyłącznik bez jego wyzwolenia. Wybór między typem B a C zależy od rodzaju obciążenia w danym obwodzie.

Podłączenie takich wyłączników przebiega tak samo jak w przypadku każdego wyłącznika 1-fazowego – wymaga doprowadzenia zasilania fazowego od góry, a wyjścia do odbiorników od dołu. Ważne jest jednak, by zastosowany przewód miał odpowiedni przekrój – dla B16 lub C16 standardem jest 2,5 mm² miedzi.

Podstawowe zasady podłączania wyłącznika B16/C16:

• Zasilanie (L) doprowadzone od góry wyłącznika.
• Odpowiednio dobrany przekrój przewodu – najczęściej 2,5 mm² Cu.
• Wyjście fazy z dolnego zacisku do gniazdek lub innych odbiorników.
• Neutralny (N) i ochronny (PE) prowadzone oddzielnie.
• Oznaczenie charakterystyki (B/C) powinno być widoczne – dla serwisu i użytkownika.

W praktyce instalatorskiej wyłączniki nadprądowe bardzo często nazywa się potocznie „esami” (od oznaczenia literowego S – stosowanego m.in. w starszych systemach oznaczeń). Mimo upływu czasu, to określenie funkcjonuje do dziś i odnosi się głównie do standardowych modułowych wyłączników nadprądowych montowanych na szynie DIN.

Podłączenie „esów” nie różni się od innych wyłączników nadprądowych – istotne jest jednak, by nie mieszać różnych producentów w jednej rozdzielnicy (ze względu na kształt zacisków i sposób blokowania na szynie), oraz aby stosować zgodne z projektem prądy znamionowe i charakterystyki.

Na co zwrócić uwagę przy podłączaniu „esów”:

• Zasilanie powinno być doprowadzone od góry, zgodnie ze standardem.
• Upewnij się, że wyłącznik pasuje do listwy grzebieniowej – jeśli taka jest używana.
• Stosuj zawsze wyłączniki z zachowaną plombą fabryczną – nieużywane.
• Zachowuj ciągłość oznaczeń – nie mieszaj B, C, D w jednym obwodzie bez uzasadnienia.
• Przed dokręceniem przewodów – sprawdź, czy są dokładnie osadzone w zacisku.

Montaż wyłączników nadprądowych, zarówno 1-, jak i 3-fazowych, wymaga znajomości zasad prawidłowego podłączenia zasilania, doboru charakterystyki B lub C oraz zgodności z normami instalacyjnymi. Zasilanie powinno być prowadzone najczęściej od góry, a wyjście do odbiornika – od dołu. W instalacjach 1-fazowych stosuje się zwykle wyłączniki B10–B16, a w trójfazowych – 3×C16 lub C20, w zależności od obciążenia i przekroju przewodów. Nieprawidłowy montaż może prowadzić do awarii lub zagrożenia pożarowego – dlatego warto stosować wyłącznie sprawdzone rozwiązania i trzymać się zaleceń producentów.
