Opis
Złącze pojedyncze 1000 V DC
Para wtyk i gniazdo do zarobienia przewodu łańcucha fotowoltaicznego, ze stykami w zestawie.
1000 V DC • Imax 30 A • IP67 • 0,5 mΩ.
Kod producenta: E09-SC4-1,0KV-1 | EAN: 5900280958044
Złącze solarne Schelinger SC4 1000 V DC zarabia koniec przewodu łańcucha modułów: styk zaciskany (crimp) na żyle do maks. 6,0 mm², obudowa zatrzaskiwana, IP67 po dokręceniu. Instrukcja producenta stawia przy tym warunek, którego nie stawia karta żadnego modułu: nie wolno łączyć złączy pochodzących od różnych dostawców ani różniących się konstrukcyjnie. Dlatego złącze kupuje się kompletem, a nie „dokłada" do tego, co już jest na dachu.
1000 V DC
Napięcie znamionowe po stronie stałej. Dobiera się je do napięcia jałowego łańcucha w najzimniejszy dzień, nie do napięcia pracy.
Imax 30 A
Maksymalny prąd łączeniowy dla przewodu do 6,0 mm².
IP67
Pyłoszczelne i odporne na zanurzenie — pod warunkiem dokręcenia nakrętek narzędziem.
0,5 mΩ
Rezystancja złącza podana przez producenta. Od niej zależy, ile mocy zostaje na połączeniu w postaci ciepła.
Zgodność
Czego nie wolno łączyć z czym
Instrukcja zakazuje trzech rzeczy wprost
W instrukcji SC4 stoi zakaz łączenia złączy: wykonanych z różnych materiałów, pochodzących od różnych dostawców oraz różnych modeli i różniących się konstrukcyjnie. To nie jest zastrzeżenie gwarancyjne, tylko warunek montażu — obok zakazu rozłączania pod obciążeniem.
Co obejmuje deklaracja zgodności
Deklaracja E0103/2021 obejmuje ten wyrób i normę PN-EN 62852 — „Złącza DC stosowane w systemach fotowoltaicznych. Wymagania bezpieczeństwa i badania”. Ocenione jest złącze SC4. O współpracy z wtykiem innej marki dokument nie mówi nic, a instrukcja takiego łączenia zabrania.
Dlaczego materiał obudowy jest tu parametrem, nie ciekawostką
Materiał obudowy to PC / PPO, materiał styków — miedź platerowana cyną. Dwa tworzywa o różnej rozszerzalności cieplnej pracują przez lata w innym rytmie — i to jest jedna z rzeczy, które instrukcja ma na myśli, pisząc o różnych materiałach.
Praktyczny wniosek dla zamówienia
Wtyk i gniazdo bierzesz z jednej rodziny, a przy dokładaniu odgałęzienia do istniejącej instalacji sprawdzasz, czym są zarobione jej końce. Ten kod to złącze solarne SC4 1000 V + − z pinami.
Montaż
Jak się to zarabia i rozłącza
Cztery liczby, które trzeba mieć pod ręką
Przewód do maks. 6,0 mm², izolacja zdjęta na około 7,5 mm, styk zaciskany (crimp) zaciskarką do złączy solarnych. Po zaciśnięciu nie zginaj przewodu bliżej niż 25 cm od złącza — naprężony przewód wyciąga dławnicę z osi i to ona przecieka pierwsza.
IP67 dostajesz po dokręceniu, nie po kupieniu
Instrukcja mówi wprost: szczelność IP67 uzyskuje się, skręcając nakrętki złącza wyłącznie przy użyciu odpowiednich narzędzi. Dokręcone palcami złącze ma nadrukowane IP67 i nie ma szczelności IP67 — a różnicę zobaczysz dopiero po pierwszej ulewie albo po pierwszej zimie.

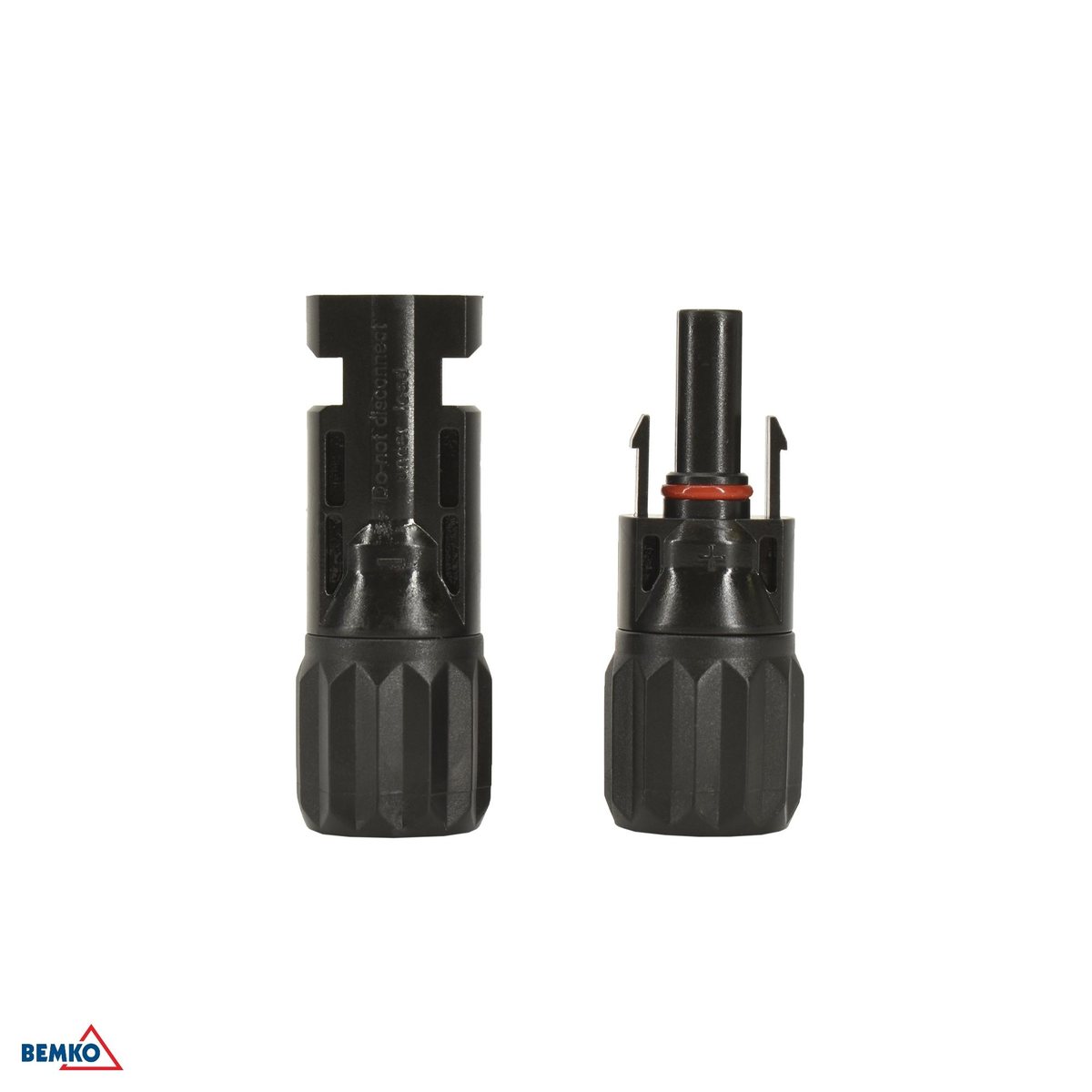

Rozłączanie tylko bez napięcia
Na obudowie jest nadruk „Do not disconnect under load” oraz oznaczenia biegunów + i −. Prąd stały nie przechodzi przez zero tak jak przemienny, więc łuk wyciągnięty spod obciążenia nie gaśnie sam. Najpierw wyłączasz falownik i rozłącznik DC, potem sięgasz do zatrzasku.
Straty
Liczba, której producenci złączy zwykle nie podają
Producent podaje rezystancję złącza: 0,5 mΩ. Ciepło wydzielane na połączeniu rośnie z kwadratem prądu, więc przy pełnych 30 A jest go dziewięć razy więcej niż przy 10 A — a string pracuje tak codziennie, przez cały sezon. Przegrzane złącze rozszczelnia się, traci docisk styku i rezystancja rośnie dalej; złącza DC są najczęstszym miejscem awarii po stronie stałej instalacji fotowoltaicznej. Dlatego jedna liczba w karcie danych jest tu warta więcej niż lista przymiotników.
Wykonanie
Z czego to jest zrobione i po co
Praca na dachu, nie w rozdzielnicy
Stopień ochrony IP67, zakres pracy od -40 °C do +85 °C, do tego obudowa odporna na działanie promieniowania UV. Złącze leży pod modułem, gdzie w lipcu jest gorąco, w styczniu mrozi, a słońce świeci w nie codziennie przez kilkanaście lat.
Klasa palności i izolacja
Tworzywo w klasie UL-94-V0, wytrzymałość elektryczna izolacji 6 kV przy napięciu znamionowym 1000 V DC. Klasa ochronności II — obudowa nie wymaga podłączenia do przewodu ochronnego.

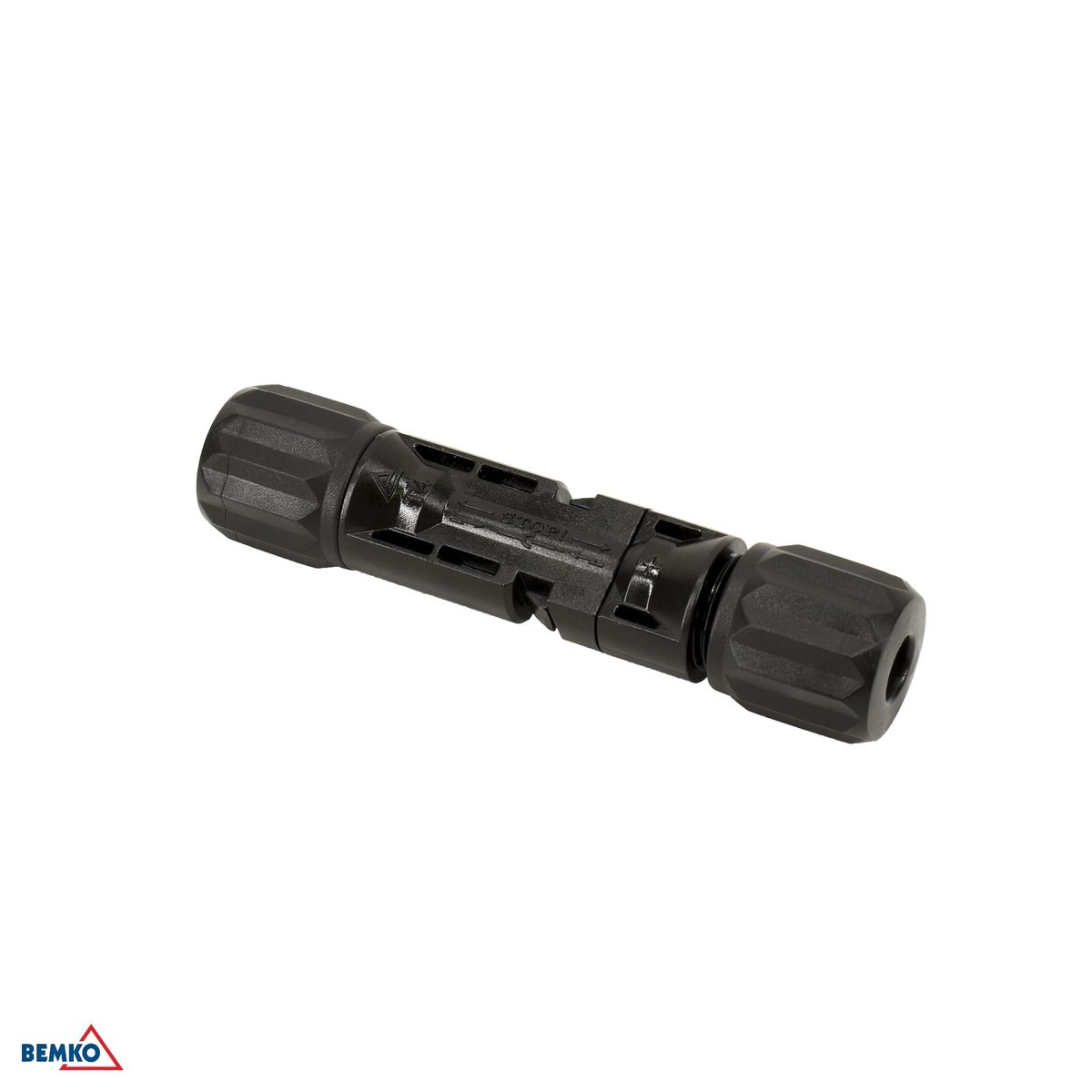

Zatrzask, nie wcisk
Zatrzask wtyk–gniazdo, zwalniany dwoma zaczepami. Po wciśnięciu do końca słychać i czuć zaskok; poluzowane, ale zatrzaśnięte złącze wygląda tak samo jak dobrze zaciśnięte, dlatego instrukcja każe sprawdzić poprawność połączeń po montażu.

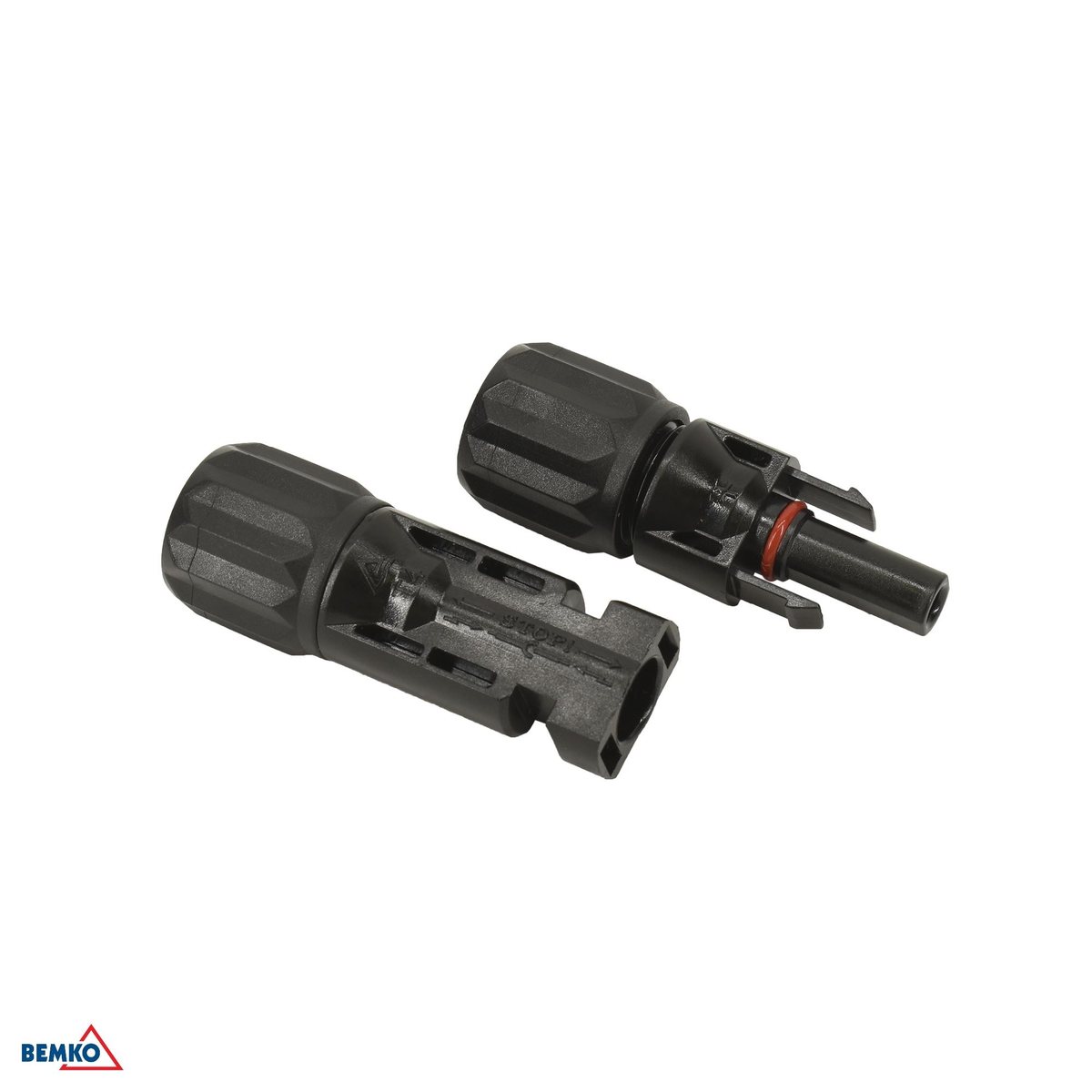

Co uszczelnia złącze
O-ring na trzpieniu wtyku i nakrętki dociskowe przewodu. Uszczelnienie działa dopiero dociśnięte — o tym jest sekcja o montażu.
Dobór
Osiem kodów jednej serii — czym się różnią
Wszystkie mają tę samą obudowę, ten sam zatrzask, ten sam stopień ochrony i tę samą rezystancję złącza. Różni je liczba wejść, sposób montażu i — w jednym przypadku — napięcie znamionowe.
Pojedyncze 1000 V
Para wtyk i gniazdo na przewód, styki w zestawie. Podstawowe złącze do zarobienia końca przewodu stringu.
E09-SC4-1,5KV-1
To samo złącze na wyższe napięcie znamionowe — do dłuższych łańcuchów i instalacji projektowanych na 1500 V DC. Zobacz E09-SC4-1,5KV-1.
E09-SC4-1,0KV-1R
Gwintowany trzpień z uszczelką i nakrętką — złącze siedzi w ścianie obudowy, bez osobnej dławnicy. Zobacz E09-SC4-1,0KV-1R.
E09-SC4-1,0KV-2T
Dwa stringi równolegle w jednej bryle, z otworami montażowymi. Najmniej miejsca, zero przewodów do prowadzenia. Zobacz E09-SC4-1,0KV-2T.
E09-SC4-1,0KV-3T
Trzy stringi równolegle, sztywny korpus z otworami montażowymi. Zobacz E09-SC4-1,0KV-3T.
E09-SC4-1,0KV-4T
Cztery stringi równolegle — najwyżej po 7,5 A na wejście, jeśli suma ma zmieścić się w 30 A. Zobacz E09-SC4-1,0KV-4T.
E09-SC4-1,0KV-2Y
Rozgałęzienie odsunięte odcinkami przewodu — wchodzi tam, gdzie sztywny korpus się nie mieści. Zobacz E09-SC4-1,0KV-2Y.
E09-SC4-1,0KV-3Y
Trzy odgałęzienia na odcinkach przewodu, rozgałęzienie zalane na stałe. Zobacz E09-SC4-1,0KV-3Y.
Do pobrania
Dokumentacja producenta
Instrukcja z pełną tabelą danych technicznych i deklaracja zgodności — do doboru przy montażu i do dokumentacji powykonawczej instalacji PV.
- Karta katalogowa serii SC4 (PDF)
- Instrukcja obsługi złączy SC4 (PDF)
- Deklaracja zgodności UE E0103/2021 (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- E09-SC4-1,0KV-1
- Marka
- Schelinger
- Typ złącza
- pojedyncze — para wtyk i gniazdo
- Liczba wejść
- 1
- Zawartość zestawu
- złącze solarne SC4 1000 V + − z pinami
- Napięcie znamionowe
- 1000 V DC
- Prąd znamionowy
- Imax 30 A (przewód o przekroju 4,0 mm² i 6,0 mm²)
- Przekrój przewodów
- maks. 6,0 mm²
- Rezystancja złącza
- 0,5 mΩ
- Wytrzymałość elektryczna izolacji
- 6 kV
- Stopień szczelności
- IP67
- Klasa ochronności
- II
- Temperatura pracy
- od -40 °C do +85 °C
- Sposób łączenia przewodu
- zaciskany (crimp)
- Długość odizolowania przewodu
- około 7,5 mm
- Minimalny odstęp zgięcia przewodu
- 25 cm od złącza
- Montaż
- na przewodzie, nakrętka dociskowa dławnicy
- Blokada połączenia
- zatrzask wtyk–gniazdo, zwalniany dwoma zaczepami
- Uszczelnienie
- o-ring na trzpieniu wtyku i nakrętki dociskowe przewodu
- Oznaczenie na obudowie
- „Do not disconnect under load” oraz oznaczenia biegunów + i −
- Materiał styków
- miedź platerowana cyną
- Materiał obudowy
- PC / PPO
- Klasa palności
- UL-94-V0
- Odporność na UV
- obudowa odporna na działanie promieniowania UV
- Normy z deklaracji zgodności
- PN-EN 62852:2015-05 z A1:2020-12 (złącza DC w systemach fotowoltaicznych), PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- E0103/2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS), 2015/863
- Karton
- 500
- EAN
- 5900280958044
Zanim zamówisz: sprawdź, czym są zarobione końce przewodów, do których to złącze ma pasować — instrukcja zabrania łączenia złączy różnych dostawców. Zestaw to złącze solarne SC4 1000 V + − z pinami; styki są w komplecie, ale zaciskarka i klucz do nakrętek nie — a bez nich nie ma IP67.
