Opis
Rozgałęźnik podwójny 1000 V DC
Dwa łańcuchy modułów połączone równolegle, na odcinkach przewodu. Para na plus i minus.
dwa wejścia • 1000 V DC • Imax 30 A • IP67.
Kod producenta: E09-SC4-1,0KV-2Y | EAN: 5900280958082
Rozgałęźnik Schelinger SC4 podwójny spina dwa łańcuchy modułów równolegle: prądy z wejść się sumują, napięcie zostaje takie jak jednego łańcucha. I tu jest jedyna liczba, którą trzeba policzyć przed zakupem — Imax 30 A dotyczy całego złącza, czyli sumy z wszystkich wejść, a nie każdego wejścia osobno. Przy dwóch wejściach to średnio 15 A na łańcuch.
Dwa wejścia

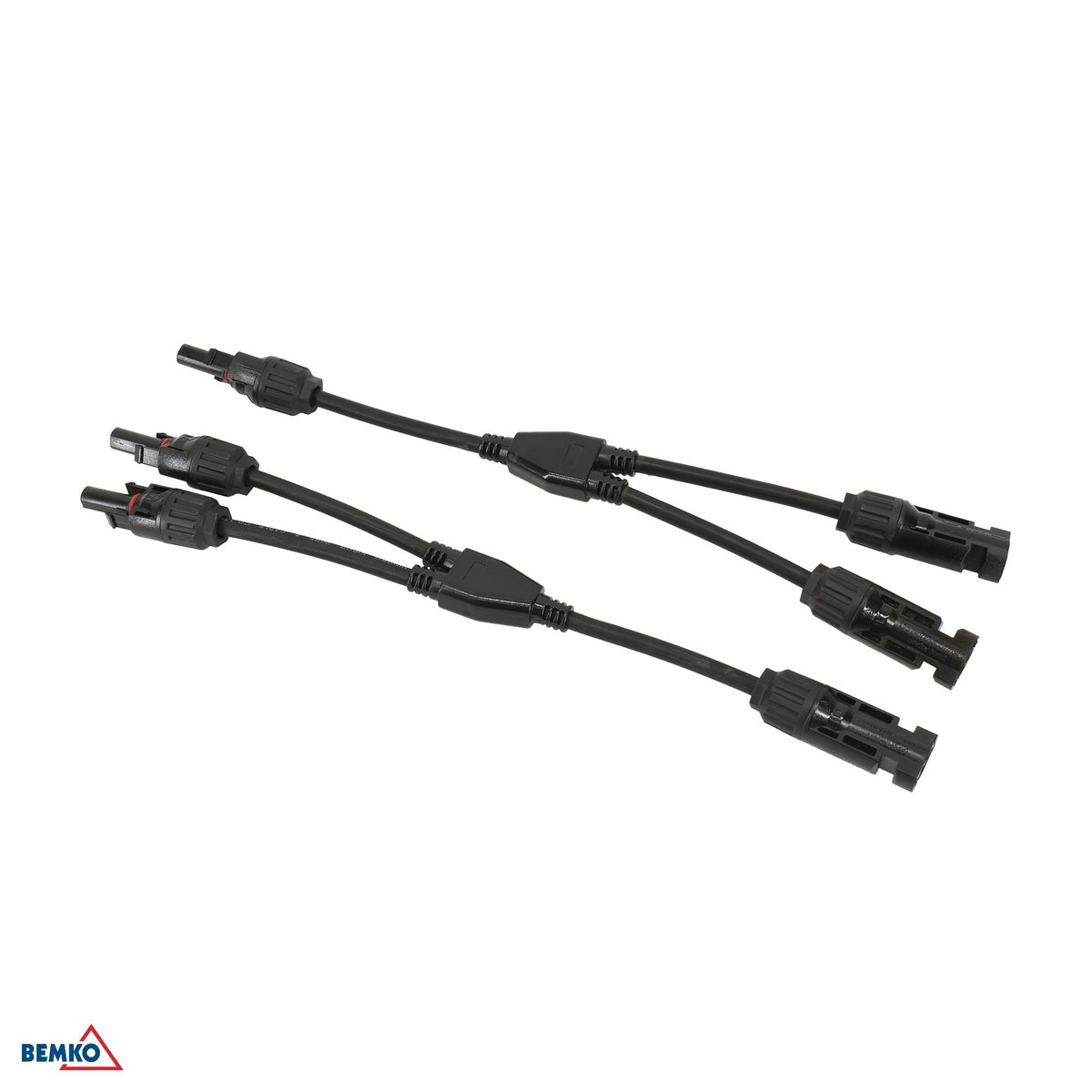

Rozgałęźnik równoległy podwójny na odcinkach przewodu. Sprzedawany jako para: jeden egzemplarz na biegun dodatni, drugi na ujemny.
Imax 30 A razem
Granica dla sumy prądów, nie dla jednego wejścia. Przy dwóch łańcuchach średnio 15 A na każdy.
1000 V DC
Połączenie równoległe nie podnosi napięcia — zostaje takie, jak napięcie jednego łańcucha.
0,5 mΩ
Rezystancja jednego złącza. Rozgałęźnik dokłada kolejne połączenia w obwodzie, a ich rezystancje się dodają.
Prąd
Ile wolno przez to przepuścić
Co się sumuje, a co nie
W połączeniu równoległym sumują się prądy, a napięcie zostaje takie jak jednego łańcucha — 1000 V DC. Dlatego rozgałęźnik nie podnosi wymagań napięciowych falownika, ale podnosi wymagania prądowe przewodu za rozgałęzieniem i zabezpieczenia po stronie DC.
Budżet prądowy tego kodu
Imax 30 A to granica dla całego złącza. Przy dwóch łańcuchach wychodzi średnio 15 A na łańcuch; jeśli Twoje moduły podają prąd w punkcie mocy maksymalnej wyższy niż to, rozgałęźnik o tej liczbie wejść jest za mały i trzeba rozdzielić stringi inaczej. Prąd znamionowy modułów bierzesz z ich karty, nie z tej strony.
Przewód za rozgałęzieniem
Imax 30 A (przewód o przekroju 4,0 mm²). Za rozgałęzieniem płynie suma prądów, więc przekrój przewodu wspólnego dobiera się do niej, a nie do jednego łańcucha.
Wykonanie
Sztywny czy na przewodzie
Odcinki przewodu — co dają

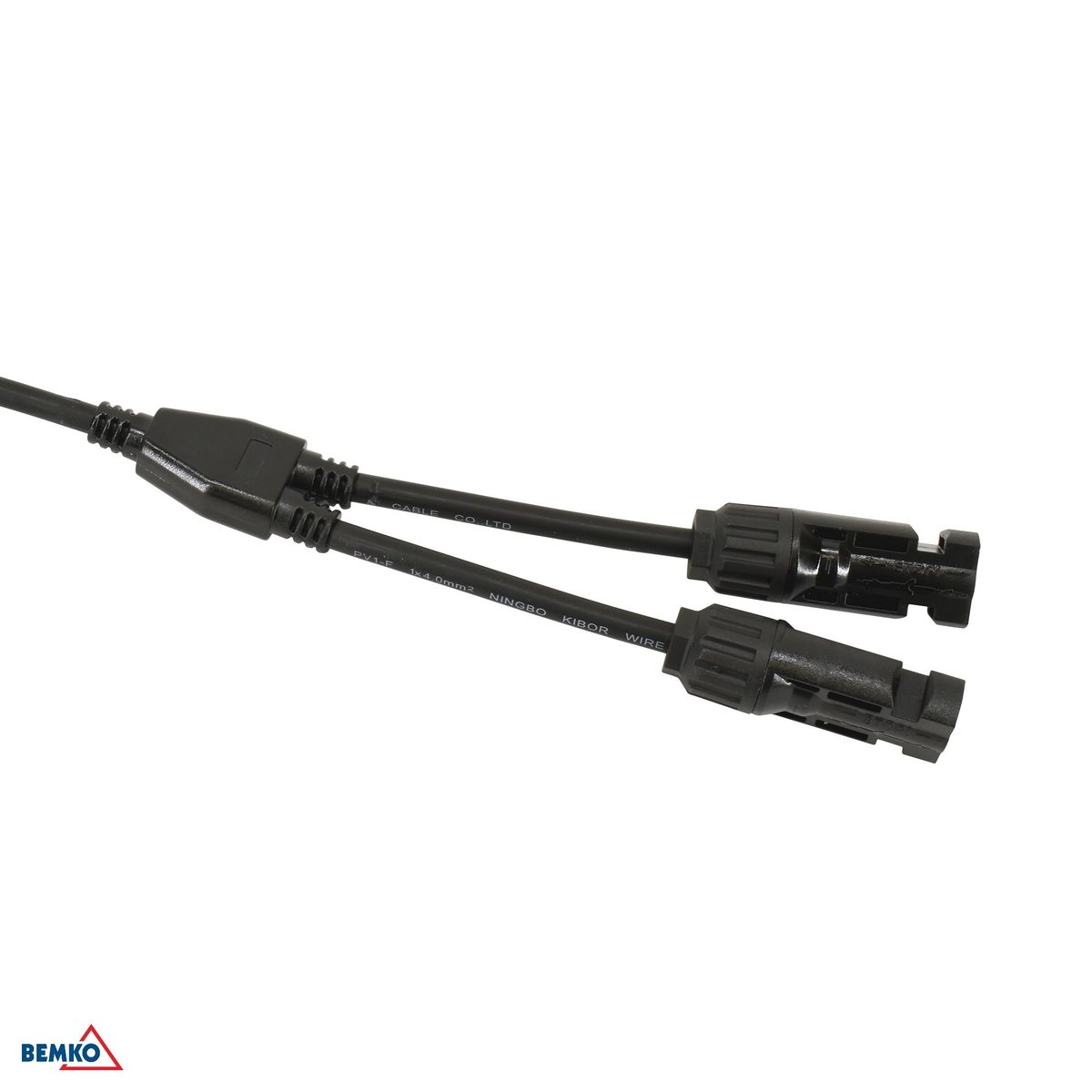

Swobodny — rozgałęzienie odsunięte od złączy odcinkami przewodu. Rozgałęzienie jest zalane na stałe i można je odsunąć od miejsca, w którym schodzą się przewody — wchodzi tam, gdzie sztywna bryła się nie mieści.
Czego ta wersja nie ma
Nie ma otworów montażowych w korpusie — mocuje się ją opaskami do konstrukcji jak przewód. Producent podaje też warunek prądowy tylko dla przewodu 4,0 mm², bo odcinki są fabryczne; ich długości nie podaje żaden dokument.
Zgodność
Czego nie wolno łączyć z czym
Instrukcja zakazuje trzech rzeczy wprost
W instrukcji SC4 stoi zakaz łączenia złączy: wykonanych z różnych materiałów, pochodzących od różnych dostawców oraz różnych modeli i różniących się konstrukcyjnie. To nie jest zastrzeżenie gwarancyjne, tylko warunek montażu — obok zakazu rozłączania pod obciążeniem.
Co obejmuje deklaracja zgodności
Deklaracja E0103/2021 obejmuje ten wyrób i normę PN-EN 62852 — „Złącza DC stosowane w systemach fotowoltaicznych. Wymagania bezpieczeństwa i badania”. Ocenione jest złącze SC4. O współpracy z wtykiem innej marki dokument nie mówi nic, a instrukcja takiego łączenia zabrania.
Dlaczego materiał obudowy jest tu parametrem, nie ciekawostką
Materiał obudowy to PC / PPO, materiał styków — miedź platerowana cyną. Dwa tworzywa o różnej rozszerzalności cieplnej pracują przez lata w innym rytmie — i to jest jedna z rzeczy, które instrukcja ma na myśli, pisząc o różnych materiałach.
Praktyczny wniosek dla zamówienia
Wtyk i gniazdo bierzesz z jednej rodziny, a przy dokładaniu odgałęzienia do istniejącej instalacji sprawdzasz, czym są zarobione jej końce. Ten kod to złącze solarne SC4 1000 V podwójne równoległe z kablem; para.
Montaż
Jak się to zarabia i rozłącza
Cztery liczby, które trzeba mieć pod ręką
Przewód do maks. 6,0 mm², izolacja zdjęta na około 7,5 mm, styk zaciskany (crimp) zaciskarką do złączy solarnych. Po zaciśnięciu nie zginaj przewodu bliżej niż 25 cm od złącza — naprężony przewód wyciąga dławnicę z osi i to ona przecieka pierwsza.
IP67 dostajesz po dokręceniu, nie po kupieniu
Instrukcja mówi wprost: szczelność IP67 uzyskuje się, skręcając nakrętki złącza wyłącznie przy użyciu odpowiednich narzędzi. Dokręcone palcami złącze ma nadrukowane IP67 i nie ma szczelności IP67 — a różnicę zobaczysz dopiero po pierwszej ulewie albo po pierwszej zimie.
Rozłączanie tylko bez napięcia
Na obudowie jest nadruk „Do not disconnect under load” oraz oznaczenia biegunów + i −. Prąd stały nie przechodzi przez zero tak jak przemienny, więc łuk wyciągnięty spod obciążenia nie gaśnie sam. Najpierw wyłączasz falownik i rozłącznik DC, potem sięgasz do zatrzasku.
Straty
Liczba, której producenci złączy zwykle nie podają
Producent podaje rezystancję złącza: 0,5 mΩ. Ciepło wydzielane na połączeniu rośnie z kwadratem prądu, więc przy pełnych 30 A jest go dziewięć razy więcej niż przy 10 A — a string pracuje tak codziennie, przez cały sezon. Przegrzane złącze rozszczelnia się, traci docisk styku i rezystancja rośnie dalej; złącza DC są najczęstszym miejscem awarii po stronie stałej instalacji fotowoltaicznej. Dlatego jedna liczba w karcie danych jest tu warta więcej niż lista przymiotników.
Wykonanie
Z czego to jest zrobione i po co
Praca na dachu, nie w rozdzielnicy
Stopień ochrony IP67, zakres pracy od -40 °C do +85 °C, do tego obudowa odporna na działanie promieniowania UV. Złącze leży pod modułem, gdzie w lipcu jest gorąco, w styczniu mrozi, a słońce świeci w nie codziennie przez kilkanaście lat.
Klasa palności i izolacja
Tworzywo w klasie UL-94-V0, wytrzymałość elektryczna izolacji 6 kV przy napięciu znamionowym 1000 V DC. Klasa ochronności II — obudowa nie wymaga podłączenia do przewodu ochronnego.
Zatrzask, nie wcisk

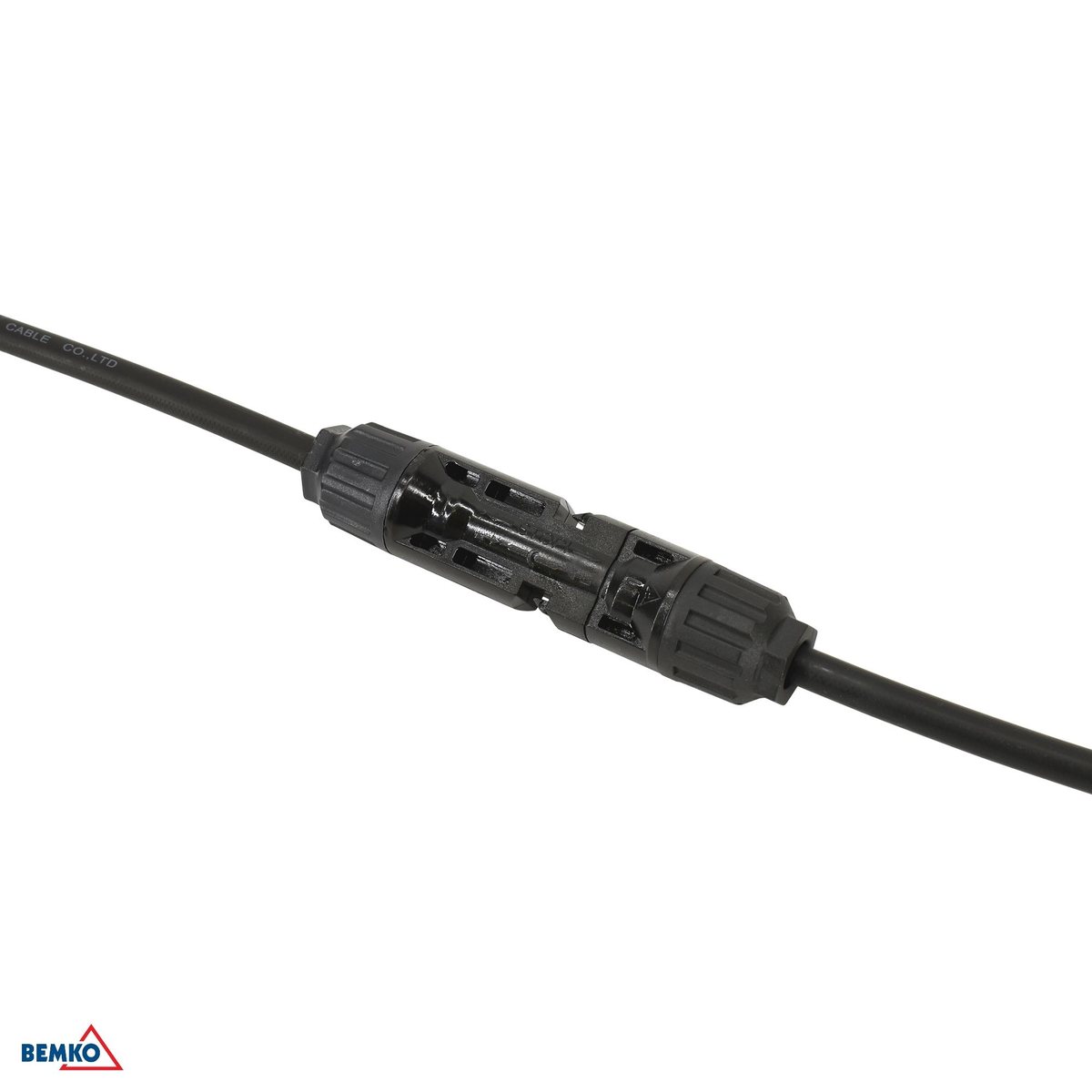

Zatrzask wtyk–gniazdo, zwalniany dwoma zaczepami. Po wciśnięciu do końca słychać i czuć zaskok; poluzowane, ale zatrzaśnięte złącze wygląda tak samo jak dobrze zaciśnięte, dlatego instrukcja każe sprawdzić poprawność połączeń po montażu.
Co uszczelnia złącze
O-ring na trzpieniu wtyku i nakrętki dociskowe przewodu. Uszczelnienie działa dopiero dociśnięte — o tym jest sekcja o montażu.
Dobór
Osiem kodów jednej serii — czym się różnią
Wszystkie mają tę samą obudowę, ten sam zatrzask, ten sam stopień ochrony i tę samą rezystancję złącza. Różni je liczba wejść, sposób montażu i — w jednym przypadku — napięcie znamionowe.
Rozgałęźnik 2 × z kablem
Rozgałęzienie odsunięte odcinkami przewodu — wchodzi tam, gdzie sztywny korpus się nie mieści.
E09-SC4-1,0KV-1
Para wtyk i gniazdo na przewód, styki w zestawie. Podstawowe złącze do zarobienia końca przewodu stringu. Zobacz E09-SC4-1,0KV-1.
E09-SC4-1,5KV-1
To samo złącze na wyższe napięcie znamionowe — do dłuższych łańcuchów i instalacji projektowanych na 1500 V DC. Zobacz E09-SC4-1,5KV-1.
E09-SC4-1,0KV-1R
Gwintowany trzpień z uszczelką i nakrętką — złącze siedzi w ścianie obudowy, bez osobnej dławnicy. Zobacz E09-SC4-1,0KV-1R.
E09-SC4-1,0KV-2T
Dwa stringi równolegle w jednej bryle, z otworami montażowymi. Najmniej miejsca, zero przewodów do prowadzenia. Zobacz E09-SC4-1,0KV-2T.
E09-SC4-1,0KV-3T
Trzy stringi równolegle, sztywny korpus z otworami montażowymi. Zobacz E09-SC4-1,0KV-3T.
E09-SC4-1,0KV-4T
Cztery stringi równolegle — najwyżej po 7,5 A na wejście, jeśli suma ma zmieścić się w 30 A. Zobacz E09-SC4-1,0KV-4T.
E09-SC4-1,0KV-3Y
Trzy odgałęzienia na odcinkach przewodu, rozgałęzienie zalane na stałe. Zobacz E09-SC4-1,0KV-3Y.
Do pobrania
Dokumentacja producenta
Instrukcja z pełną tabelą danych technicznych i deklaracja zgodności — do doboru przy montażu i do dokumentacji powykonawczej instalacji PV.
- Karta katalogowa serii SC4 (PDF)
- Instrukcja obsługi złączy SC4 (PDF)
- Deklaracja zgodności UE E0103/2021 (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- E09-SC4-1,0KV-2Y
- Marka
- Schelinger
- Typ złącza
- rozgałęźnik równoległy podwójny na odcinkach przewodu
- Liczba wejść
- 2
- Zawartość zestawu
- złącze solarne SC4 1000 V podwójne równoległe z kablem; para
- Napięcie znamionowe
- 1000 V DC
- Prąd znamionowy
- Imax 30 A (przewód o przekroju 4,0 mm²)
- Przekrój przewodów
- maks. 6,0 mm²
- Rezystancja złącza
- 0,5 mΩ
- Wytrzymałość elektryczna izolacji
- 6 kV
- Stopień szczelności
- IP67
- Klasa ochronności
- II
- Temperatura pracy
- od -40 °C do +85 °C
- Sposób łączenia przewodu
- zaciskany (crimp)
- Długość odizolowania przewodu
- około 7,5 mm
- Minimalny odstęp zgięcia przewodu
- 25 cm od złącza
- Montaż
- swobodny — rozgałęzienie odsunięte od złączy odcinkami przewodu
- Blokada połączenia
- zatrzask wtyk–gniazdo, zwalniany dwoma zaczepami
- Uszczelnienie
- o-ring na trzpieniu wtyku i nakrętki dociskowe przewodu
- Oznaczenie na obudowie
- „Do not disconnect under load” oraz oznaczenia biegunów + i −
- Materiał styków
- miedź platerowana cyną
- Materiał obudowy
- PC / PPO
- Klasa palności
- UL-94-V0
- Odporność na UV
- obudowa odporna na działanie promieniowania UV
- Normy z deklaracji zgodności
- PN-EN 62852:2015-05 z A1:2020-12 (złącza DC w systemach fotowoltaicznych), PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- E0103/2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS), 2015/863
- Karton
- 150
- EAN
- 5900280958082
Zanim zamówisz: policz prąd. Imax 30 A to suma z wszystkich wejść — przy dwóch łańcuchach średnio 15 A na każdy. Sprawdź też, czym są zarobione końce przewodów w istniejącej instalacji: instrukcja zabrania łączenia złączy różnych dostawców. Zestaw to złącze solarne SC4 1000 V podwójne równoległe z kablem; para.
