GVL C16 / 30 mA

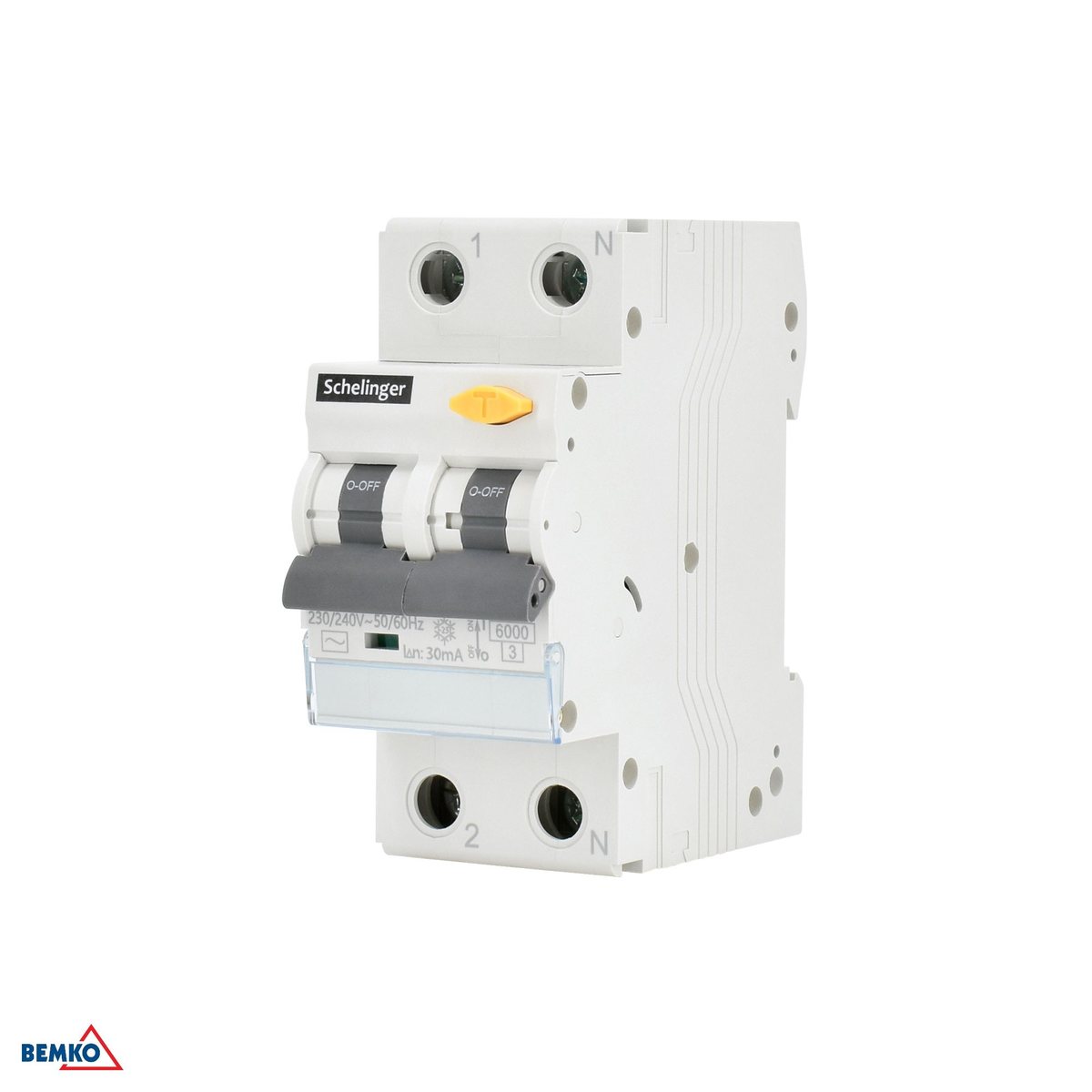

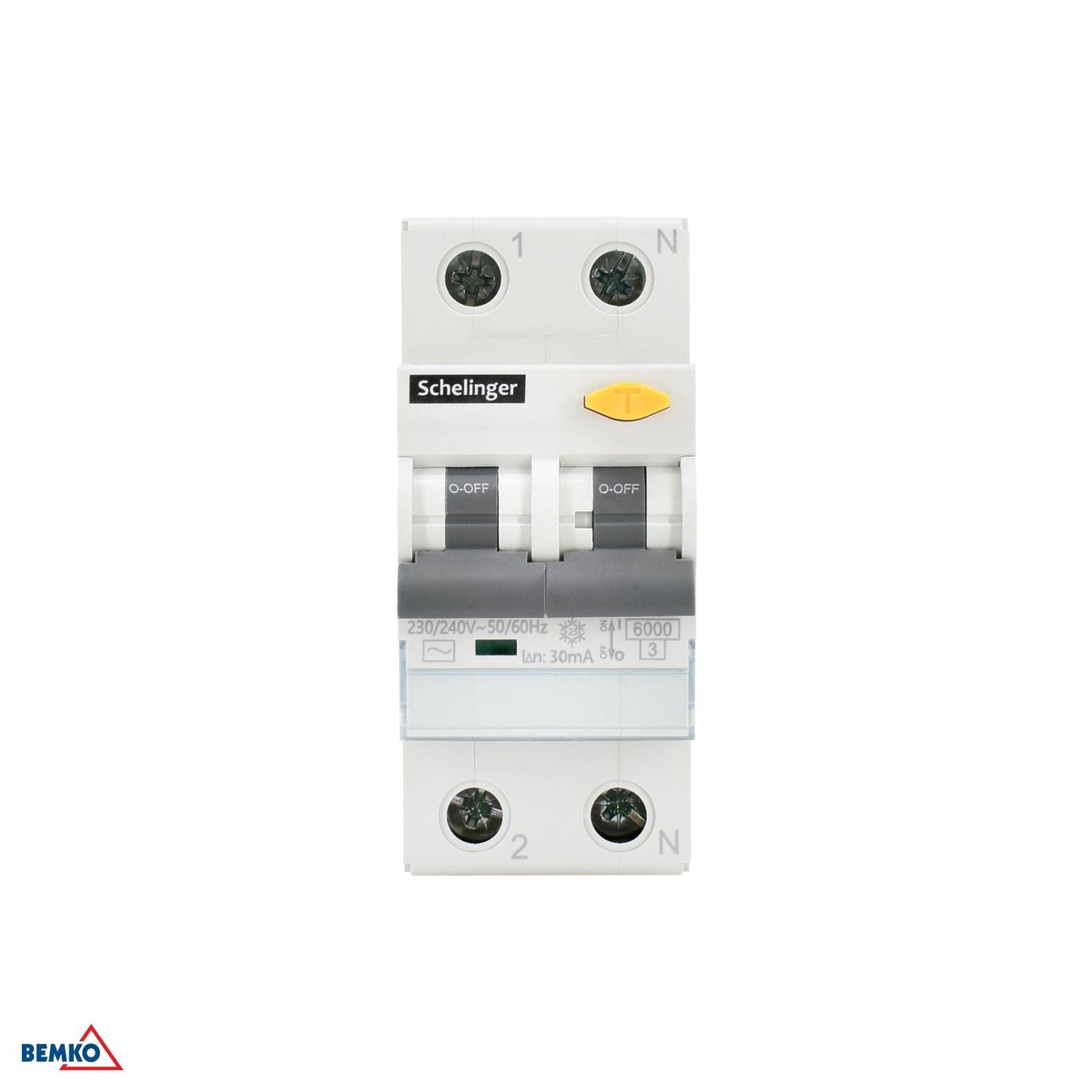

Wyłącznik różnicowo-nadprądowy RCBO typ AC, 2, 2 moduły na szynie DIN.
Typ AC • char. C • 16 A • 30 mA • 6 kA.
Kod producenta: A08-GVL-AC-C16 | EAN: 5900280983466
Wyłącznik różnicowo-nadprądowy Schelinger GVL C16 / 30 mA zamyka obwód pod względem obu ochron naraz: pilnuje, czy prąd nie ucieka bokiem — przez uszkodzoną izolację albo człowieka — i jednocześnie chroni przewód przed przeciążeniem i zwarciem. W miejscu, gdzie normalnie stoi różnicówka plus wyłącznik nadprądowy, staje jeden aparat, zajmując 2 moduły.
Dwie ochrony, jedna obudowa
Różnicowa 30 mA i nadprądowa 16 A w jednym aparacie — bez dobierania pary urządzeń.
Typ AC — co wykrywa
Reaguje na różnicowy prąd przemienny o przebiegu sinusoidalnym. Do obwodów z elektroniką prostującą właściwy jest typ A.
2 moduły, 36 mm
Szyna TH 35 mm, zaciski do 25 mm².
Charakterystyka C
Charakterystyka C ma wyższy próg wyzwalania magnetycznego niż B.
Dwie funkcje
Co ten aparat robi zamiast dwóch
Skąd wiadomo, że to jeden aparat, a nie różnicówka z dodatkiem
Z tytułu normy, wg której został oceniony: PN-EN 61009-1 — „wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym (RCBO)”. W rodzinie RCCB ta sama pozycja normy brzmi „bez wbudowanego” — i tam prąd znamionowy nie chroni obwodu.
Ochrona nadprądowa: 16 A
Prąd znamionowy 16 A to tu realne zabezpieczenie przewodu przed przeciążeniem i zwarciem, a nie sama obciążalność styków. Obwód nie wymaga osobnego wyłącznika nadprądowego.
Ochrona różnicowa: 30 mA
Najniższy próg stosowany w aparaturze modułowej — wersja do obwodów, w których liczy się ochrona człowieka, a nie samo ograniczenie skutków uszkodzenia instalacji.
Co to zmienia w rozdzielnicy
Para „różnicówka + nadprądowy” zajęłaby więcej miejsca i wymagała dobrania obu aparatów do siebie. Tutaj dochodzi jeszcze jedno: awaria gasi jeden obwód, a nie całą grupę wpiętą pod wspólną różnicówkę.
Typ wyzwalania
Typ AC — jaki prąd upływu ten RCBO rozpozna
Ten aparat jest typu AC
Wykrywa różnicowy prąd przemienny sinusoidalny — taki, jaki powstaje przy klasycznym upływie do ziemi w obwodzie zasilanym wprost z sieci.
Gdzie typ AC jest właściwy
Obwody gniazd i oświetlenia z odbiornikami bez własnej elektroniki prostującej: oprawy klasyczne, grzałki, silniki zasilane wprost z sieci. Tam prąd upływu ma kształt, na który ten aparat jest zbadany.
Granica tego typu
Jeśli w chronionym obwodzie pracuje elektronika prostująca prąd, właściwy jest typ A. To nie jest wersja „lepsza” — to inny zakres wykrywania.
Bliźniak w typie A
Ten sam prąd 16 A, ta sama charakterystyka C i ten sam próg 30 mA — różni je wyłącznie zakres wykrywanego prądu upływu. Zobacz A08-GVL-A-C16.
Charakterystyka
Charakterystyka C — jak aparat reaguje na zwarcie
Charakterystyka C
Charakterystyka C ma wyższy próg wyzwalania magnetycznego niż B — znosi prąd załączenia silników i zasilaczy, kosztem wolniejszej reakcji na małe zwarcia.
Co litera zmienia, a czego nie
Litera opisuje wyłącznie próg wyzwalania magnetycznego, czyli reakcję na zwarcie. Ochrona przed przeciążeniem i próg różnicowy 30 mA są w obu wersjach takie same.
Jak wybrać
B do obwodów gniazd i oświetlenia, gdzie prąd załączenia jest niewielki. C tam, gdzie odbiornik przy starcie pobiera chwilowo dużo więcej niż w pracy ciągłej — silniki, zasilacze impulsowe, większe grupy opraw LED.
Ten sam prąd w charakterystyce B
16 A, typ AC, próg 30 mA — zmienia się tylko reakcja na zwarcie. Zobacz A08-GVL-AC-B16.
zaciski 25 mm² i szyny grzeb
Co wyróżnia serię GVL
Zaciski 25 mm²
Najwięcej w całej rodzinie RCBO — ta seria przyjmuje przewody, których GKR i GKL już nie zmieszczą.
Zasilanie szyną grzebieniową
Rozdział na obwody bez mostkowania przewodami. Przy kilku aparatach w rzędzie to różnica kilkunastu minut i czystszy montaż.
Wytrzymałość zwarciowa 6 kA
Tyle wynosi prąd zwarciowy umowny tej serii.
Dwa moduły
Szerokość 36 mm na szynie TH 35 mm.
Montaż
Co sprawdzić przed montażem
- Zajmuje 2 moduły o szerokości 36 mm; pozostałe wymiary obudowy to 68 mm i 82 mm.

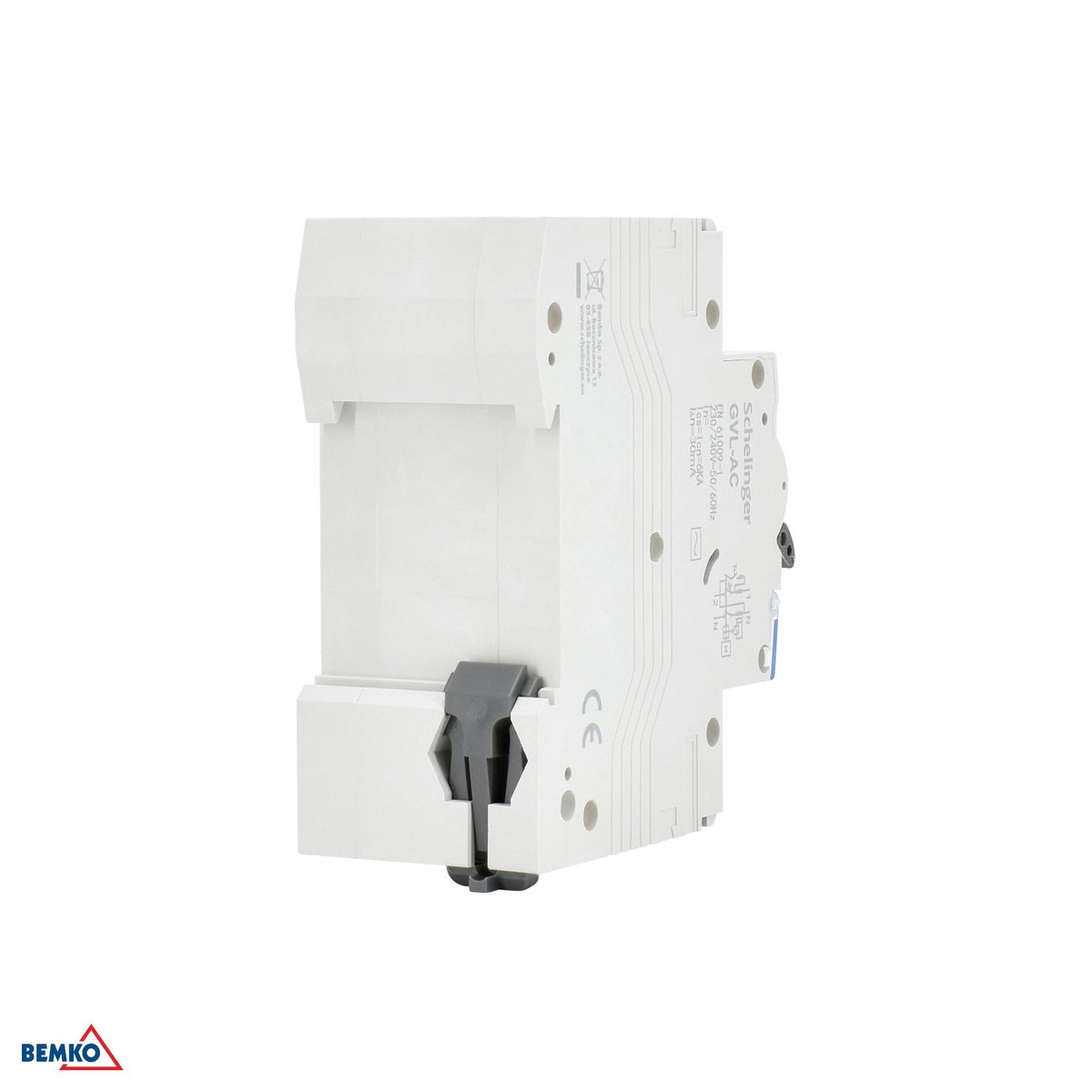

- Montaż na Szyna DIN/TH 35 mm; wykonanie 2.
- Zaciski przyjmują żyły do 25 mm² i są wykonane ze stal ocynkowana.
- Rozdział na obwody wykonasz szyną grzebieniową zamiast mostkowania przewodami.
- Kontrolę działania wykonuje się raz w miesiącu przyciskiem TEST — rozłączenie obwodu oznacza, że aparat jest sprawny.
- Napięcie znamionowe 230/240 V~ 50/60 Hz, napięcie udarowe Uimp: 4 kV.
- Zakres pracy: od -25 °C do +40 °C; poniżej 0 °C instrukcja wymaga zabezpieczenia przed oszronieniem.
- Stopień ochrony IP20; wyrób przeznaczony do użytku wewnętrznego.
- Producent wyklucza pracę przy wysokim zapyleniu i wilgotności, w kontakcie z wodą, w strefach wybuchowych, przy wibracjach i oddziaływaniu chemicznym.
- Sprzedawany pojedynczo; karton zbiorczy 60 sztuk.
Dobór wariantu
Który wariant GVL wybrać
Cała seria ma tę samą obudowę, ten sam próg różnicowy 30 mA i tę samą wytrzymałość zwarciową. Różni je prąd znamionowy, charakterystyka i typ wyzwalania.
16 A, char. C, typ AC
Ochrona nadprądowa 16 A i różnicowa 30 mA. Kod A08-GVL-AC-C16.
A08-GVL-A-C16
Ten sam prąd i charakterystyka, szerszy albo węższy zakres wykrywanego prądu upływu. Zobacz A08-GVL-A-C16.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A08-GVL-AC-C16
- Marka
- Schelinger
- Typ
- AC
- Typ (charakterystyka wyzwalania)
- AC — reaguje na różnicowy prąd przemienny sinusoidalny
- Charakterystyka
- C
- Prąd znamionowy
- In: 16 A
- Prąd różnicowy
- 30mA
- Zabezpieczenie nadprądowe
- wbudowane — aparat łączy ochronę różnicowoprądową z zabezpieczeniem przeciążeniowym i zwarciowym w jednej obudowie
- Liczba biegunów
- 2
- Napięcie znamionowe
- 230/240 V~ 50/60 Hz
- Prąd zwarciowy umowny
- Inc: 6 kA
- Eksploatacyjna zdolność łączeniowa
- Ics: 6 kA
- Zwarciowa zdolność łączeniowa
- 2 kA
- Napięcie udarowe
- Uimp: 4 kV
- Przycisk kontrolny TEST
- tak — kontrola raz w miesiącu
- Liczba modułów
- 2
- Szerokość
- 36 mm
- Wysokość
- 68 mm
- Długość
- 82 mm
- Montaż
- Szyna DIN/TH 35 mm
- Pojemność zacisków
- 25 mm²
- Materiał zacisków
- stal ocynkowana
- Zasilanie szynami grzebieniowymi
- tak
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed oszronieniem
- Zastosowanie
- do użytku wewnętrznego
- Ograniczenia środowiskowe
- nieprzystosowany do wysokiego zapylenia, wilgoci, wody, stref wybuchowych, wibracji i oddziaływania chemicznego
- Norma
- PN-EN 61009-1:2013-06 + A1 + A2 + A11 + A12, PN-EN 61009-2-1:2008
- Deklaracja zgodności UE
- A0330/2024
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 1
- Karton
- 60
- EAN
- 5900280983466
Zanim zamówisz: to jest wyłącznik typ AC o charakterystyce C — oba parametry trzeba dobrać do obwodu, bo z zewnątrz warianty są nie do odróżnienia. Zaciski przyjmują żyły do 25 mm². Stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym.
