Opis

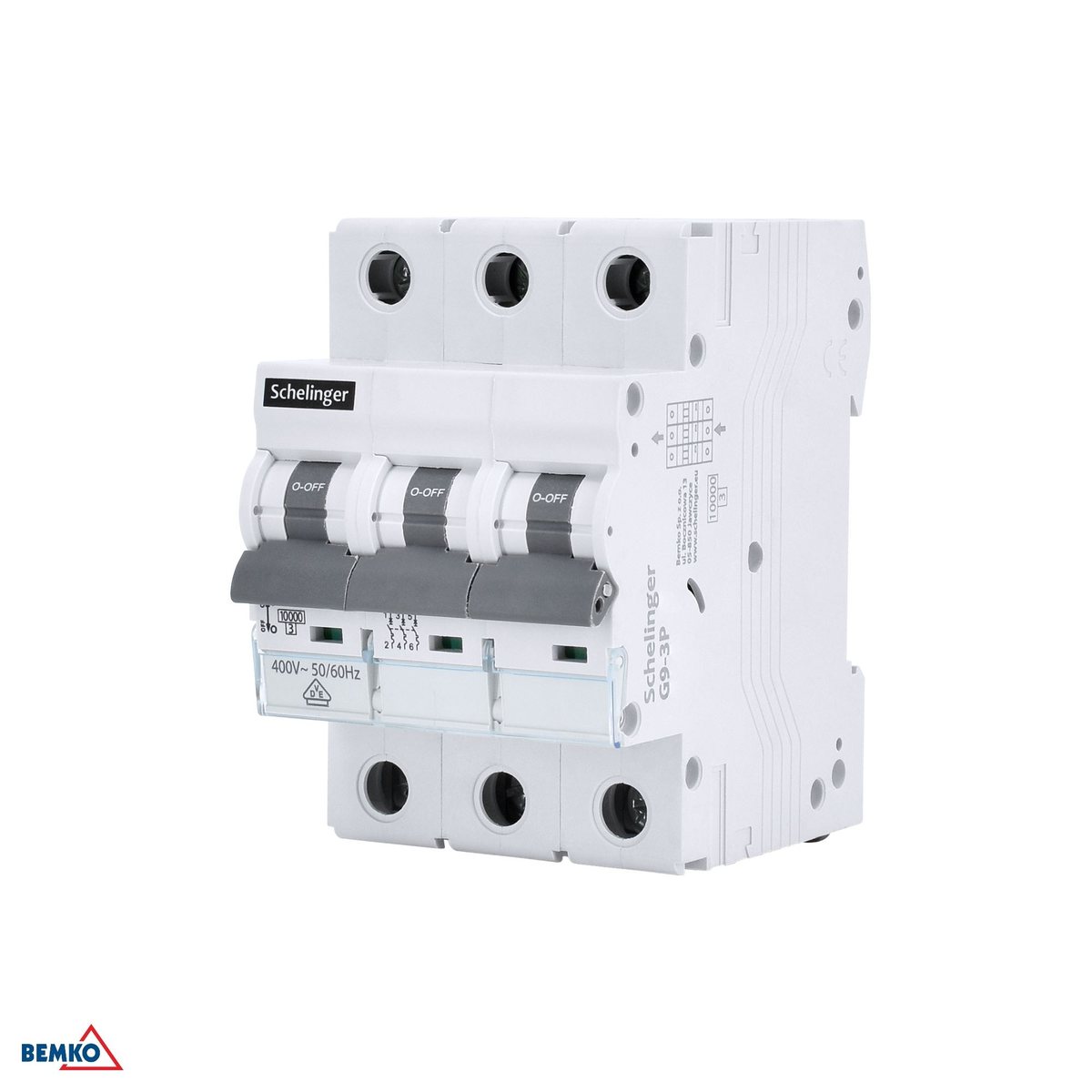

G9 3P B50
Wyłącznik nadprądowy 50 A, charakterystyka B, 3 moduły na szynie DIN.
50 A • charakterystyka B • 150–250 A magnetycznie • 10 kA.
Kod producenta: A02-G9-3P-B50 | EAN: 5900280980472
Wyłącznik nadprądowy Schelinger G9 3P B50 pilnuje dwóch rzeczy naraz: żeby przewód nie grzał się pod zbyt dużym obciążeniem i żeby zwarcie zgasło w ułamku sekundy. Dla wersji 50 A to dwie konkretne granice — 72,5 A rozłączy obwód w ciągu godziny, a wszystko od 150 A w górę poniżej 0,1 s.
Zwarcie od 150 A
Wyzwalacz magnetyczny działa w zakresie 150–250 A i tnie poniżej 0,1 s.
Przeciążenie 72,5 A
Przy 1,45 × In rozłączy w ciągu godziny; do 56,5 A ma nie zadziałać wcale.
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn 10000 A.
3 bieguny razem
Dźwignie spięte listwą: zadziałanie na jednym biegunie rozłącza pozostałe.
Progi wyzwalania
Przy jakim prądzie Schelinger G9 3P B50 zadziała
Norma opisuje wyzwalanie w wielokrotnościach prądu znamionowego, więc karty katalogowe podają „1,13 × In” albo „3–5 × In”. Przy dobieraniu obwodu liczy się jednak amper, nie krotność.
do 56,5 A — nie zadziała
Prąd umowny niezadziałania (1,13 × In). Tyle obwód uniesie przez godzinę bez fałszywych wyłączeń.
72,5 A — rozłączy w ciągu godziny
Prąd umowny zadziałania (1,45 × In). Granica, powyżej której przewód grzałby się dłużej, niż wolno.
127,5 A — 1–120 s
Próba przeciążeniowa 2,55 × In. Powyżej 32 A norma dopuszcza dłuższe okno — przewód ma większą pojemność cieplną.
150–250 A — poniżej 0,1 s
Wyzwalacz magnetyczny (3–5 × In). Tu wyłącznik przestaje mierzyć czas i po prostu tnie.
Praktyczny wniosek: prąd roboczy bliski 50 A jest w porządku, ale chwilowy skok powyżej 150 A zostanie potraktowany jak zwarcie.
Bieguny
Dlaczego wersja 3-biegunowa, a nie 3 jednobiegunowe
Dźwignie spięte wspólną listwą
Zadziałanie na jednym biegunie rozłącza wszystkie trzy fazy. Osobne wyłączniki jednobiegunowe tego nie zrobią — przy zwarciu na jednej fazie odbiornik zostałby zasilony z pozostałych.
Jedna operacja przy serwisie
Wyłączasz i załączasz obwód jednym ruchem, bez ryzyka, że któryś biegun zostanie pod napięciem.
3 kontrolki stanu styków
Każdy biegun sygnalizuje swój stan osobno, więc po zadziałaniu widać, gdzie wystąpiła usterka.
Napięcie znamionowe Un: 400 V~ 50/60 Hz
Wersja wielobiegunowa jest przeznaczona do obwodów trójfazowych; odpowiednikiem dla obwodu jednofazowego jest wariant 1-biegunowy.
Charakterystyka
Charakterystyka B — szybciej odcina, mniej wybacza przy starcie
Próg magnetyczny 3–5 × In
Czyli 150–250 A w tej wersji. Próg leży nisko, więc zwarcie zostaje odcięte przy niewielkiej krotności prądu — a im szybciej, tym mniej energii przechodzi przez instalację.
Cena tej czułości
Odbiornik, który przy załączeniu pobiera chwilowo więcej niż 150 A, wyzwoli ten wyłącznik, choć w pracy ciągłej mieści się w 50 A. Wtedy właściwy jest A02-G9-3P-C50.
Zabezpieczenie termiczne jest identyczne
W obu charakterystykach: 1,13 × In bez zadziałania i 1,45 × In z zadziałaniem w ciągu godziny.
Różni je wyłącznie reakcja na zwarcie
Charakterystyka zmienia próg magnetyczny, nie ochronę przed przeciążeniem.
Przewód i zacisk
Co zmieści się w zacisku przy 50 A
Przy prądzie znamionowym 50 A przekrój przewodu przestaje być formalnością — decyduje o tym, czy da się go wpiąć.

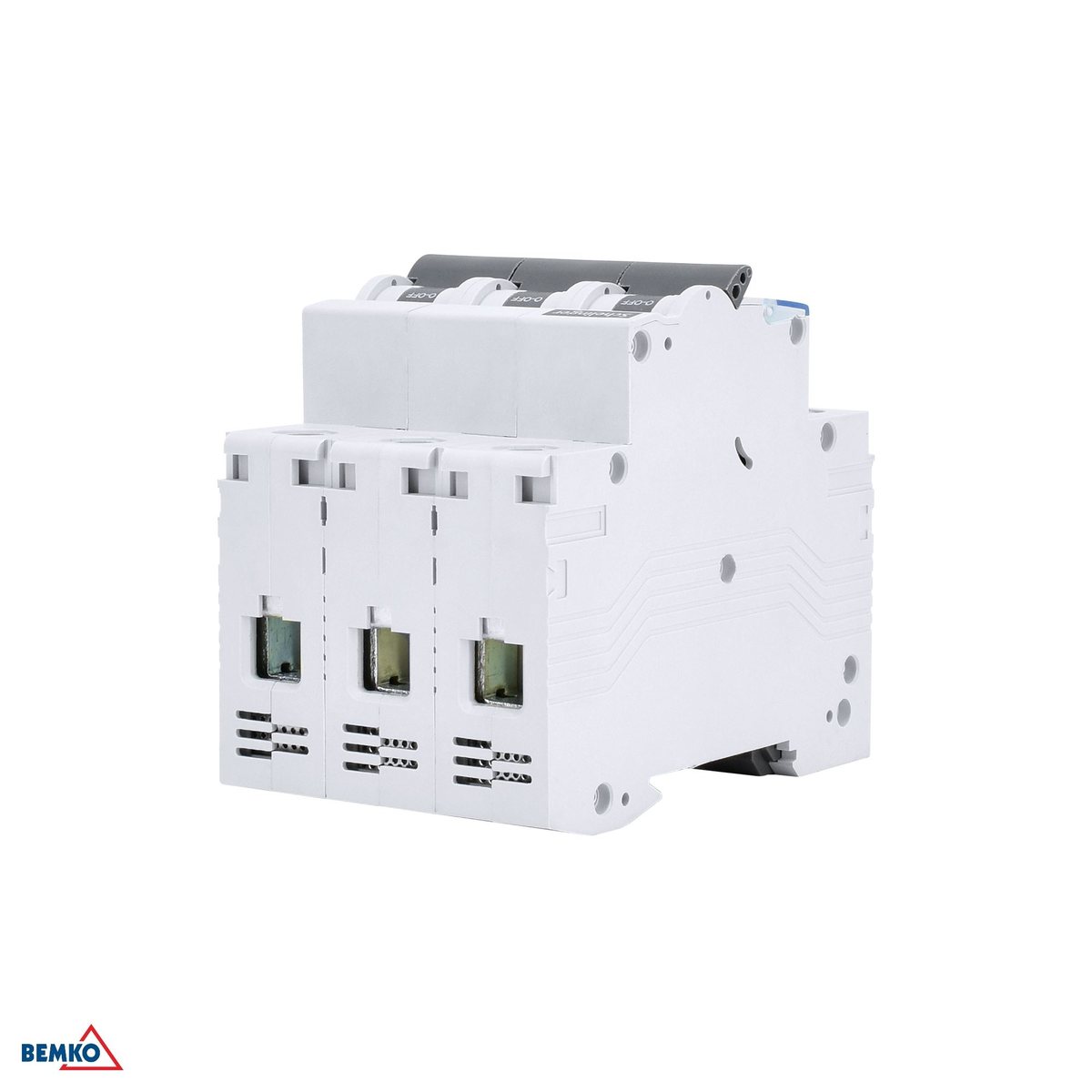

Zacisk przyjmuje maks. 25 mm²
To górna granica pojemności zacisku z karty katalogowej; obejmuje również przewody obwodów zasilających, nie tylko odbiorczych.
Zwarcie
Czy 10 kA wystarczy w tym miejscu instalacji
Icn 10000 A to dobór do miejsca montażu
Największy prąd zwarciowy, jaki ten wyłącznik potrafi przerwać. Jeśli spodziewany prąd zwarciowy w danym punkcie instalacji go przekracza, potrzebny jest aparat o wyższym Icn — Schelinger ma w ofercie serie G7 (4,5 kA) i G8 (6 kA).
Norma i deklaracja
Badanie wg PN-EN 60898-1:2019-02, zgodność potwierdza deklaracja UE nr A026/M/2025 wobec dyrektyw 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS).
Odporność na przepięcia
Napięcie znamionowe izolacji ui: 400 v, wytrzymywane napięcie udarowe uimp: 4 kv, klasa ograniczenia energii 3.
Dobór wariantu
Który wariant G9 wybrać
50 A, charakterystyka B, 3-biegunowy
Magnetycznie 150–250 A, termicznie 72,5 A w ciągu godziny. Kod A02-G9-3P-B50.
A02-G9-3P-C50
Ten sam prąd 50 A, ale próg magnetyczny 5–10 × In — gdy odbiornik ma większy prąd załączenia. Zobacz A02-G9-3P-C50.
A02-G9-1P-B50
Ten sam prąd i charakterystyka w wersji 1-biegunowej. Zobacz A02-G9-1P-B50.
Montaż
Co sprawdzić przed montażem
- Zajmuje 3 moduły o szerokości 53 mm.
- Pozostałe wymiary obudowy: 69 mm i 81 mm.

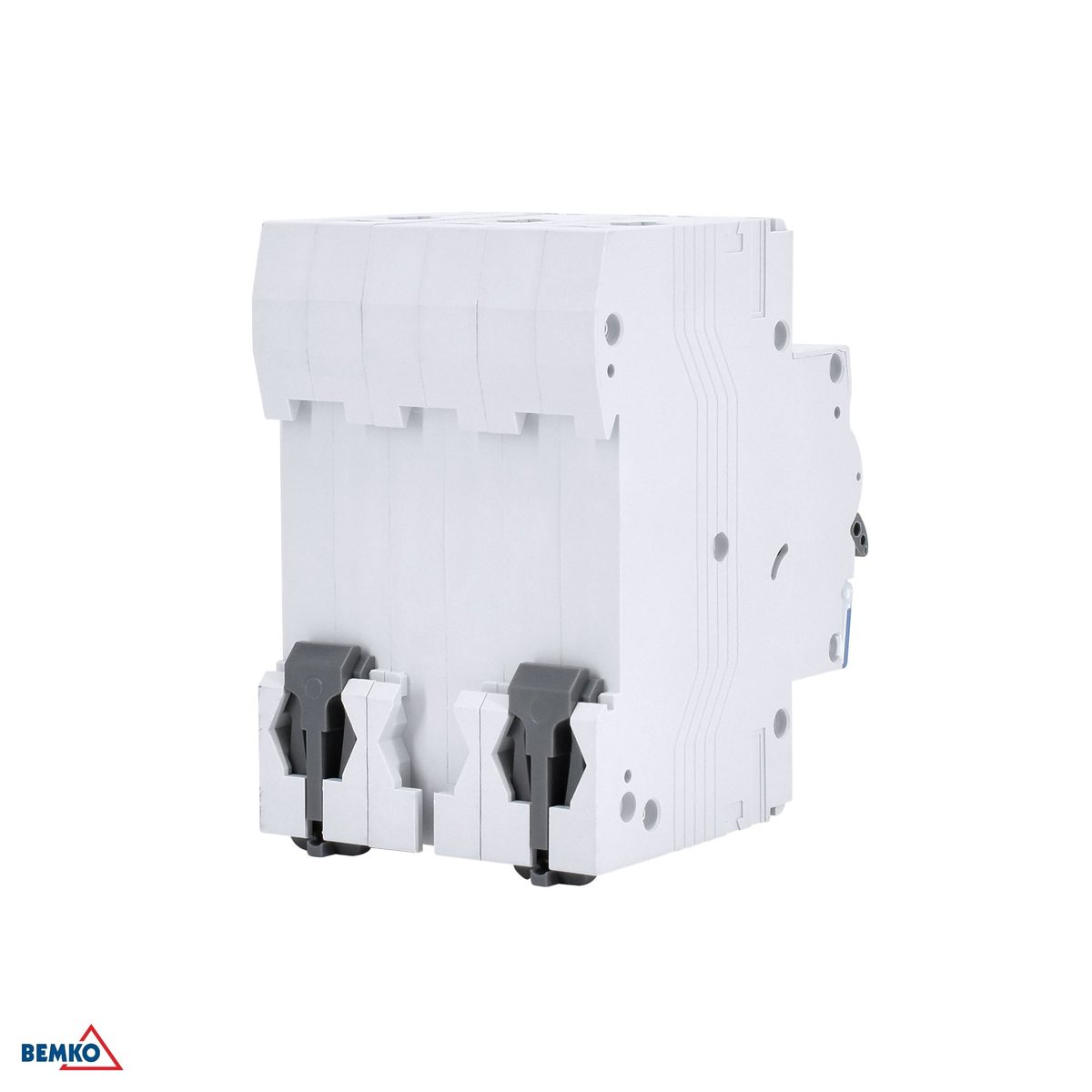

- Montaż na Szyna DIN/TH/THS 35 mm, zatrzask sprężynowy — aparat wchodzi bez demontażu sąsiednich modułów.
- Zasilanie szyną grzebieniową zamiast mostkowania przewodami — przy kilkunastu obwodach to różnica kilkudziesięciu minut.
- Każdy biegun ma własną kontrolkę stanu styków.
- Okienko opisowe trzyma oznaczenie obwodu na aparacie, nie na taśmie, która odkleja się po dwóch latach.
- Dźwignię można zaplombować, gdy obwodu nie wolno wyłączyć bez śladu.
- Napięcie znamionowe un: 400 v~ 50/60 hz, stopień ochrony ip20.
- Opakowanie jednostkowe 4 aparatów, karton zbiorczy 40.
- Trwałość: 4000 cykli łączeń pod obciążeniem i 10000 cykli mechanicznych.
Zastosowania
Gdzie ten wariant się sprawdzi
Obwody wielobiegunowe
Prąd roboczy nieprzekraczający 50 A — tyle wynosi prąd znamionowy tego wariantu.
Odbiorniki trójfazowe
Dźwignie spięte listwą rozłączają wszystkie bieguny razem.
Odbiorniki o prądzie załączenia poniżej 150 A
Powyżej tego progu zadziała wyzwalacz magnetyczny.
Instalacje ze zwarciem do 10 kA
Tyle wynosi znamionowa zwarciowa zdolność łączeniowa Icn tej serii.
Rozdzielnice i pomieszczenia zamknięte
Stopień ochrony IP20 wyklucza montaż na wolnym powietrzu.
Rozdzielnice od -5 °C do +30 °C
Zakres pracy podany przez producenta. Poniżej 0 °C instrukcja wymaga zabezpieczenia przed mrozem.
Przewody maks. 25 mm²
Tyle przyjmuje zacisk.
Do pobrania
Dokumentacja do odbioru instalacji
Dokumenty producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
- Instrukcja montażu (PDF)
- Certyfikat TÜV SÜD (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
- Dokument producenta (PDF)
- Dokument producenta (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A02-G9-3P-B50
- Marka
- Schelinger
- Prąd znamionowy
- In: 50 A
- Charakterystyka
- B
- Zakres wyzwalania magnetycznego
- 3–5 × In
- Typ wyzwalacza
- termomagnetyczny — termiczny (przeciążenie) i magnetyczny (zwarcie)
- Prąd umowny niezadziałania
- 1,13 × In — bez wyzwolenia w ciągu 1 h
- Prąd umowny zadziałania
- 1,45 × In — wyzwolenie w ciągu 1 h
- Próba przeciążeniowa
- 2,55 × In — wyzwolenie w 1–60 s (In do 32 A) lub 1–120 s (In powyżej 32 A)
- Liczba biegunów
- 3
- Napięcie znamionowe
- Un: 400 V~ 50/60 Hz
- Zwarciowa zdolność łączeniowa
- Icn: 10000 A
- Klasa ograniczenia energii
- 3
- Napięcie znamionowe izolacji
- Ui: 400 V
- Napięcie udarowe
- Uimp: 4 kV
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +30 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed mrozem
- Liczba modułów
- 3
- Szerokość
- 53 mm
- Wysokość
- 69 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH/THS 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Sygnalizacja zadziałania
- kontrolka na obudowie
- Pole opisowe
- tak
- Plombowanie
- tak
- Zasilanie szynami grzebieniowymi
- tak
- Norma
- PN-EN 60898-1:2019-02
- Certyfikat
- VDE 40057107 (DIN EN 60898-1 / VDE 0641-11:2020-11)
- Deklaracja zgodności UE
- A026/M/2025
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Opakowanie
- 4
- Karton
- 40
- Trwałość elektryczna
- 4000 cykli
- Trwałość mechaniczna
- 10000 cykli
- EAN
- 5900280980472
Zanim zamówisz: stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym; producent podaje zakres pracy od -5 °C do +30 °C; instrukcja montażu wymaga zabezpieczenia przed mrozem poniżej 0 °C. Przy rozdzielnicy zewnętrznej trzeba to uwzględnić.
