Opis
G7 1P C25
Wyłącznik nadprądowy 25 A, charakterystyka C, 1 moduł na szynie DIN.
25 A • charakterystyka C • 125–250 A magnetycznie • 4500 A • Ics = Icn.
Kod producenta: A02-G7-1P-C25 | EAN: 5900280954183

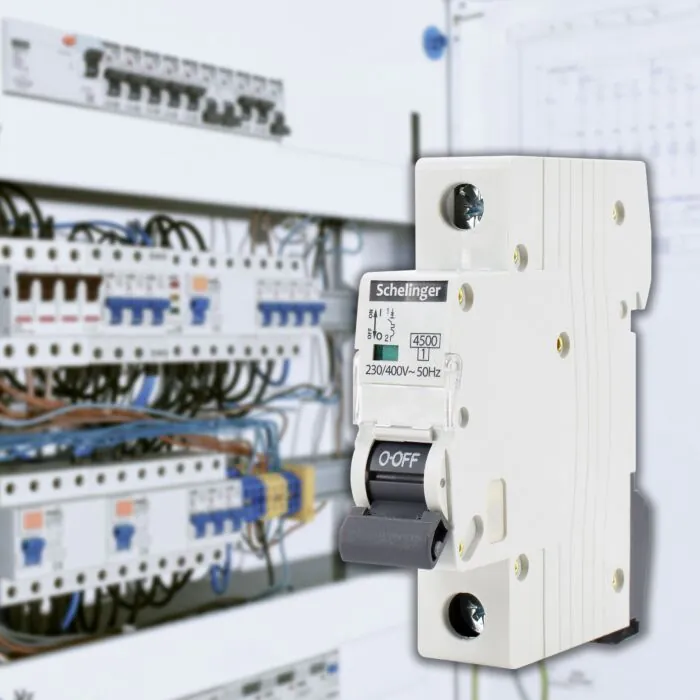

Wyłącznik nadprądowy Schelinger G7 1P C25 pilnuje dwóch rzeczy naraz: żeby przewód nie grzał się pod zbyt dużym obciążeniem i żeby zwarcie zgasło w ułamku sekundy. Wersja 25 A w charakterystyce C znosi przy załączeniu skok do 125 A, a przeciążenie 36,2 A rozłączy w ciągu godziny.
Zwarcie od 125 A
Wyzwalacz magnetyczny działa w zakresie 125–250 A i tnie poniżej 0,1 s.
Przeciążenie 36,2 A
Przy 1,45 × In rozłączy w ciągu godziny; do 28,2 A ma nie zadziałać wcale.
4500 A, Ics = Icn
Po przerwaniu zwarcia znamionowego aparat nadaje się do dalszej pracy — potwierdza to certyfikat TÜV SÜD.
1 moduł, 17,5 mm
Szyna TH35, zaciski do 25 mm², zasilanie szyną grzebieniową.
Progi wyzwalania
Przy jakim prądzie Schelinger G7 1P C25 zadziała
Norma opisuje wyzwalanie w wielokrotnościach prądu znamionowego, więc karty katalogowe podają „1,13 × In” albo „5–10 × In”. Przy dobieraniu obwodu liczy się jednak amper, nie krotność.
do 28,2 A — nie zadziała
Prąd umowny niezadziałania (1,13 × In). Tyle obwód uniesie przez godzinę bez fałszywych wyłączeń.
36,2 A — rozłączy w ciągu godziny
Prąd umowny zadziałania (1,45 × In). Granica, powyżej której przewód grzałby się dłużej, niż wolno.
63,7 A — 1–60 s
Próba przeciążeniowa 2,55 × In. Dla prądów do 32 A norma daje krótsze okno.
125–250 A — poniżej 0,1 s
Wyzwalacz magnetyczny (5–10 × In). Tu wyłącznik przestaje mierzyć czas i po prostu tnie.
Praktyczny wniosek: prąd roboczy bliski 25 A jest w porządku, ale chwilowy skok powyżej 125 A zostanie potraktowany jak zwarcie.
Charakterystyka
Charakterystyka C — znosi prąd załączenia, wolniej reaguje na małe zwarcia
Próg magnetyczny 5–10 × In
Czyli 125–250 A w tej wersji. Krótkotrwały prąd załączenia sięgający 125 A nie rozłączy obwodu — nie musisz przewymiarowywać zabezpieczenia tylko po to, żeby dało się je załączyć.
Cena tej odporności
Przy zwarciu o małej krotności wyzwolenie magnetyczne nastąpi później niż w wersji B i decyduje wtedy wyzwalacz termiczny. Jeśli odbiornik nie ma prądu rozruchowego, A02-G7-1P-B25 zadziała szybciej.
Zabezpieczenie termiczne jest identyczne
W obu charakterystykach: 1,13 × In bez zadziałania i 1,45 × In z zadziałaniem w ciągu godziny.
Różni je wyłącznie reakcja na zwarcie
Charakterystyka zmienia próg magnetyczny, nie ochronę przed przeciążeniem.
Zwarcie
Czy 4500 A wystarczy w tym miejscu instalacji
Icn 4500 A to dobór do miejsca montażu
Największy prąd zwarciowy, jaki ten wyłącznik potrafi przerwać. Jeśli spodziewany prąd zwarciowy w danym punkcie instalacji go przekracza, potrzebny jest aparat o wyższym Icn — Schelinger ma serie G8 (6 kA) i G9 (10 kA) w tej samej obudowie modułowej.
Ics = Icn — parametr, o który mało kto pyta
Certyfikat TÜV SÜD B 092999 0007 Rev. 00 potwierdza, że robocza zdolność łączeniowa równa się znamionowej: po przerwaniu zwarcia o pełnej wartości aparat nadaje się do dalszej pracy, a nie do wymiany.
Norma i deklaracja
Badanie wg PN-EN 60898-1:2019-02, zgodność potwierdza deklaracja UE nr A0103/2021 wobec dyrektywy niskonapięciowej 2014/35/UE i RoHS 2011/65/UE.
Odporność na przepięcia
Napięcie znamionowe izolacji Ui 415 V, wytrzymywane napięcie udarowe Uimp 4 kV, klasa ograniczenia energii 1.
Dobór wariantu
Który wariant G7 wybrać
25 A, charakterystyka C, 1-biegunowy
Magnetycznie 125–250 A, termicznie 36,2 A w ciągu godziny. Kod A02-G7-1P-C25.
A02-G7-1P-B25
Ten sam prąd 25 A, ale próg magnetyczny 3–5 × In — gdy odbiornik ma większy prąd załączenia. Zobacz A02-G7-1P-B25.
A02-G7-3P-C25
Ten sam prąd i charakterystyka dla obwodu trójfazowego. Zobacz A02-G7-3P-C25.
Montaż
Co sprawdzić przed montażem

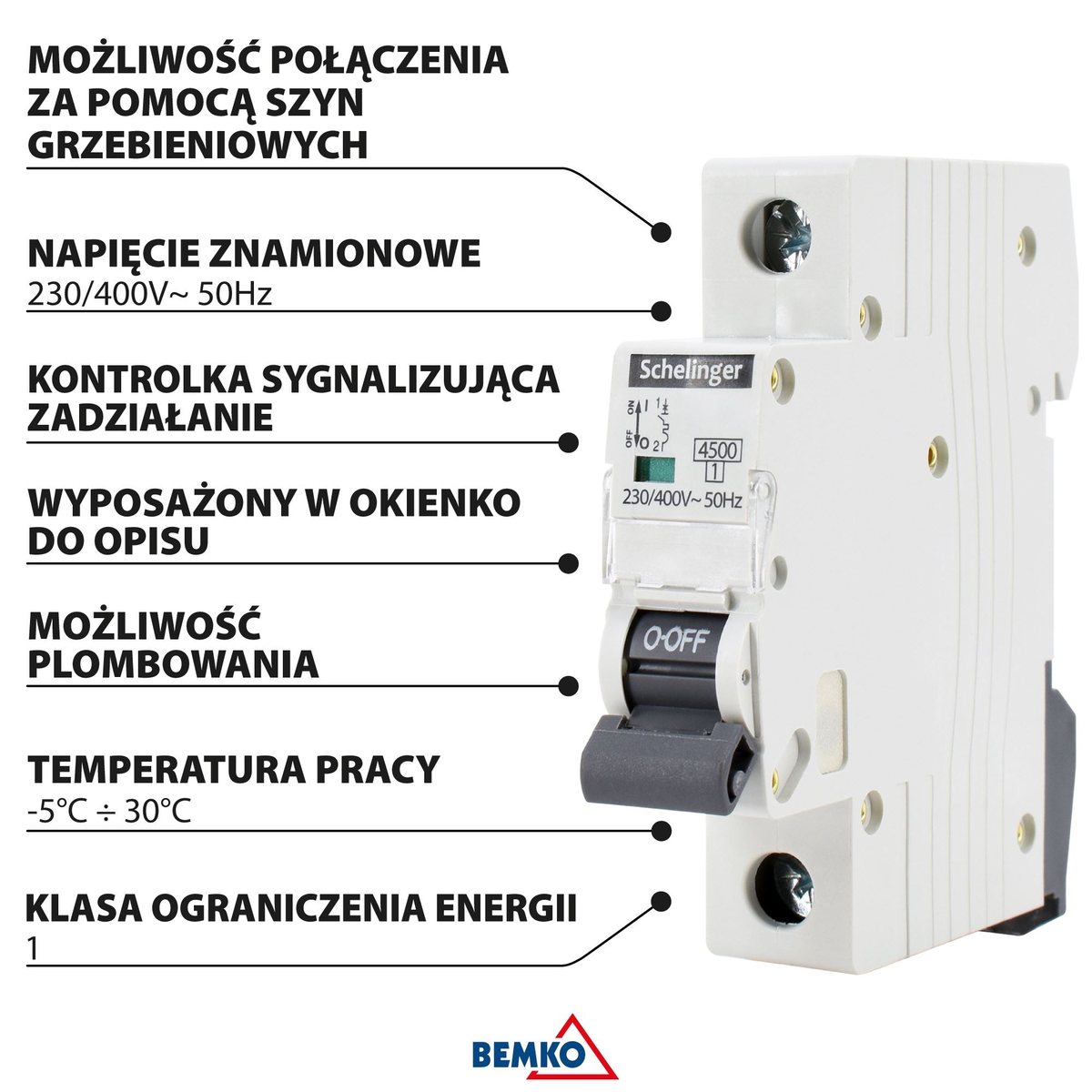

- Zajmuje 1 moduł o szerokości 17,5 mm; pozostałe wymiary obudowy to 69 mm i 81 mm.

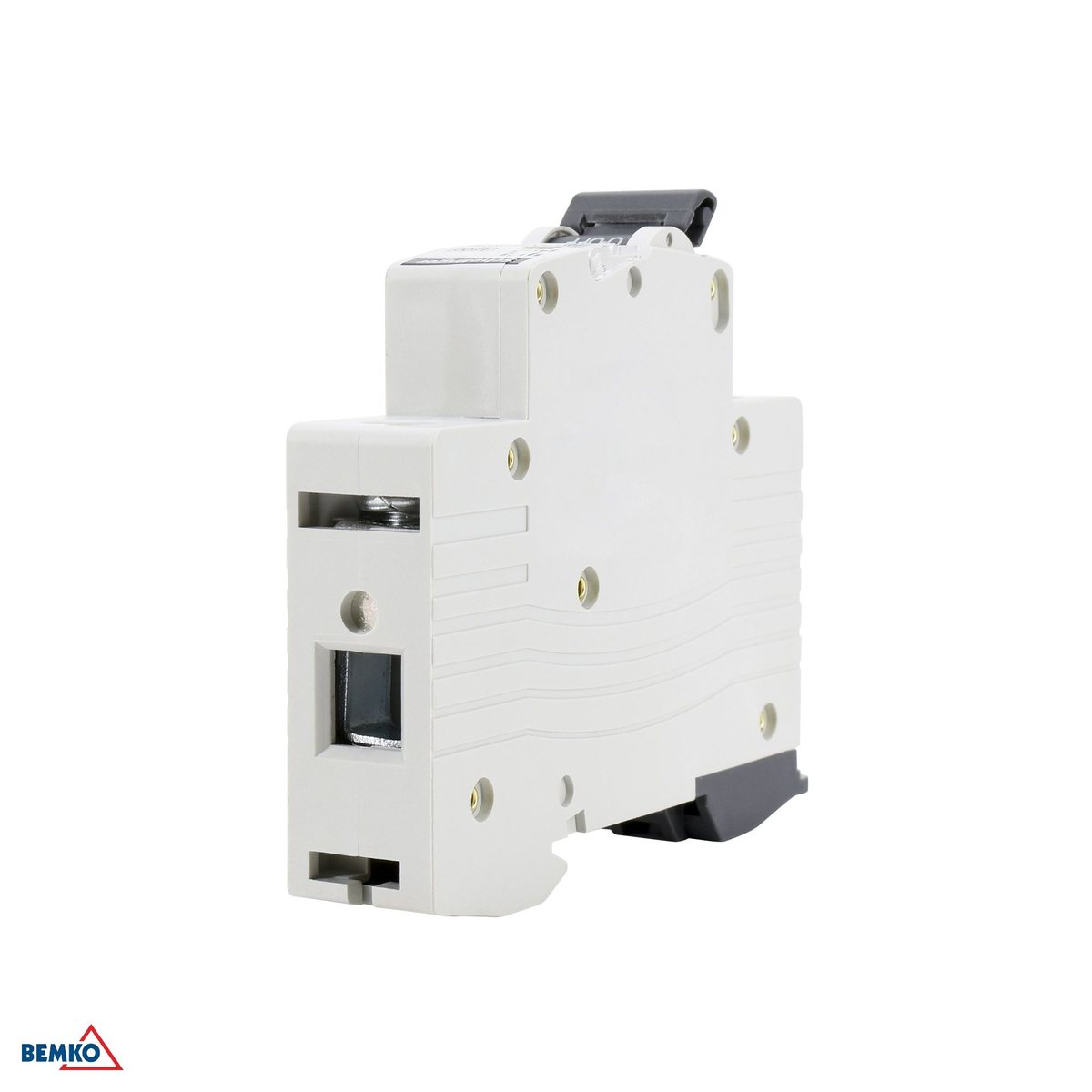

- Montaż na szynie DIN/TH/THS 35 mm, zatrzask sprężynowy — aparat wchodzi bez demontażu sąsiednich modułów.
- Zaciski ze stali ocynkowanej przyjmują żyły do 25 mm².
- Zasilanie szyną grzebieniową zamiast mostkowania przewodami — przy kilkunastu obwodach to różnica kilkudziesięciu minut.

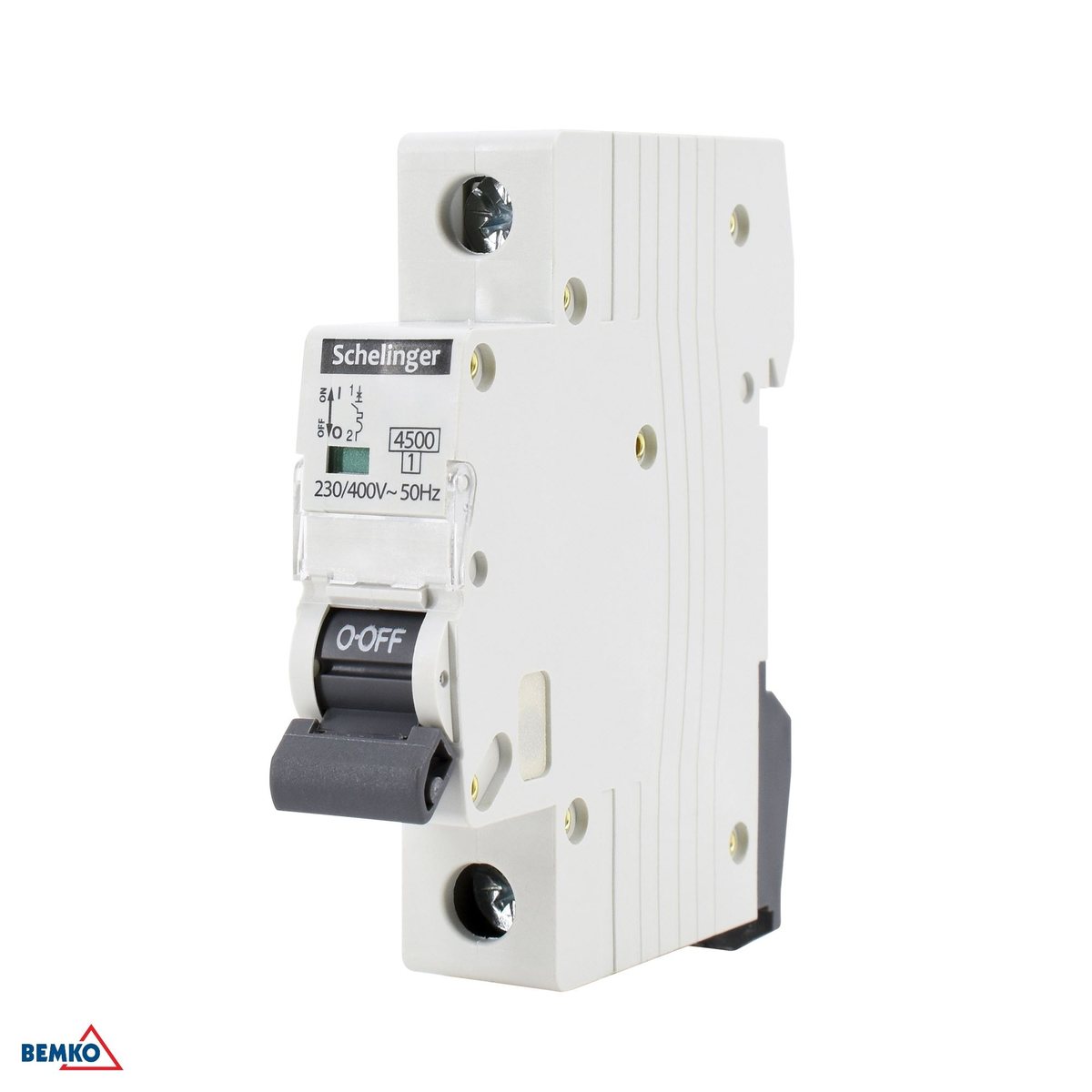

- Kontrolka na obudowie pokazuje stan styków — po zadziałaniu widać z odległości, który aparat poszedł.
- Okienko opisowe trzyma oznaczenie obwodu na aparacie, nie na taśmie, która odkleja się po dwóch latach.
- Dźwignię można zaplombować, gdy obwodu nie wolno wyłączyć bez śladu.
- Napięcie znamionowe Un: 230/400 V~ 50/60 Hz, stopień ochrony IP20.
- Opakowanie jednostkowe 12 aparatów, karton zbiorczy 120.
Zastosowania
Gdzie ten wariant się sprawdzi
Obwody jednofazowe 230/400 V
Prąd roboczy nieprzekraczający 25 A — tyle wynosi prąd znamionowy tego wariantu.
Odbiorniki o prądzie załączenia do 125 A
Charakterystyka C przepuści taki skok; charakterystyka B już nie.
Instalacje ze zwarciem do 4500 A
Tyle wynosi znamionowa zwarciowa zdolność łączeniowa Icn tej serii.
Rozdzielnice i pomieszczenia zamknięte
Stopień ochrony IP20 wyklucza montaż na wolnym powietrzu.
Rozdzielnice od -5 °C do +30 °C
Poniżej 0 °C instrukcja producenta wymaga zabezpieczenia przed mrozem.
Przewody do 25 mm²
Tyle przyjmuje zacisk — zakres obejmuje też obwody zasilające.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i instrukcja przydadzą się przy montażu, certyfikat i deklaracja przy odbiorze instalacji.
- Karta katalogowa (PDF)
- Instrukcja montażu (PDF)
- Certyfikat TÜV SÜD (PDF)
- Deklaracja zgodności UE (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A02-G7-1P-C25
- Marka
- Schelinger
- Prąd znamionowy
- In: 25 A
- Charakterystyka
- C
- Zakres wyzwalania magnetycznego
- 5–10 × In
- Typ wyzwalacza
- termomagnetyczny — termiczny (przeciążenie) i magnetyczny (zwarcie)
- Prąd umowny niezadziałania
- 1,13 × In — bez wyzwolenia w ciągu 1 h
- Prąd umowny zadziałania
- 1,45 × In — wyzwolenie w ciągu 1 h
- Próba przeciążeniowa
- 2,55 × In — wyzwolenie w 1–60 s (In do 32 A) lub 1–120 s (In powyżej 32 A)
- Liczba biegunów
- 1
- Napięcie znamionowe
- Un: 230/400 V~ 50/60 Hz
- Zwarciowa zdolność łączeniowa
- Icn: 4500 A
- Robocza zwarciowa zdolność łączeniowa
- Ics: 4500 A (Ics = Icn)
- Klasa ograniczenia energii
- 1
- Napięcie znamionowe izolacji
- Ui: 415 V
- Napięcie udarowe
- Uimp: 4 kV
- Stopień szczelności
- IP20
- Temperatura pracy
- od -5 °C do +30 °C
- Praca w niskiej temperaturze
- poniżej 0 °C wymagane zabezpieczenie przed mrozem
- Liczba modułów
- 1
- Szerokość
- 17,5 mm
- Wysokość
- 69 mm
- Długość
- 81 mm
- Montaż
- Szyna DIN/TH/THS 35 mm
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Sygnalizacja zadziałania
- kontrolka na obudowie
- Pole opisowe
- tak
- Plombowanie
- tak
- Zasilanie szynami grzebieniowymi
- tak
- Norma
- PN-EN 60898-1:2019-02
- Certyfikat
- TUV SUD B 092999 0007 Rev. 00, raport 64105213061501A
- Deklaracja zgodności UE
- A0103/2021 z 04.03.2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE i 2015/863 (RoHS)
- Opakowanie
- 12
- Karton
- 120
- EAN
- 5900280954183
Zanim zamówisz: stopień ochrony IP20 dopuszcza montaż wyłącznie w rozdzielnicy lub pomieszczeniu zamkniętym. Producent podaje zakres pracy od -5 °C do +30 °C, a instrukcja montażu wymaga zabezpieczenia przed mrozem poniżej 0 °C — przy rozdzielnicy zewnętrznej trzeba to uwzględnić.
