Opis

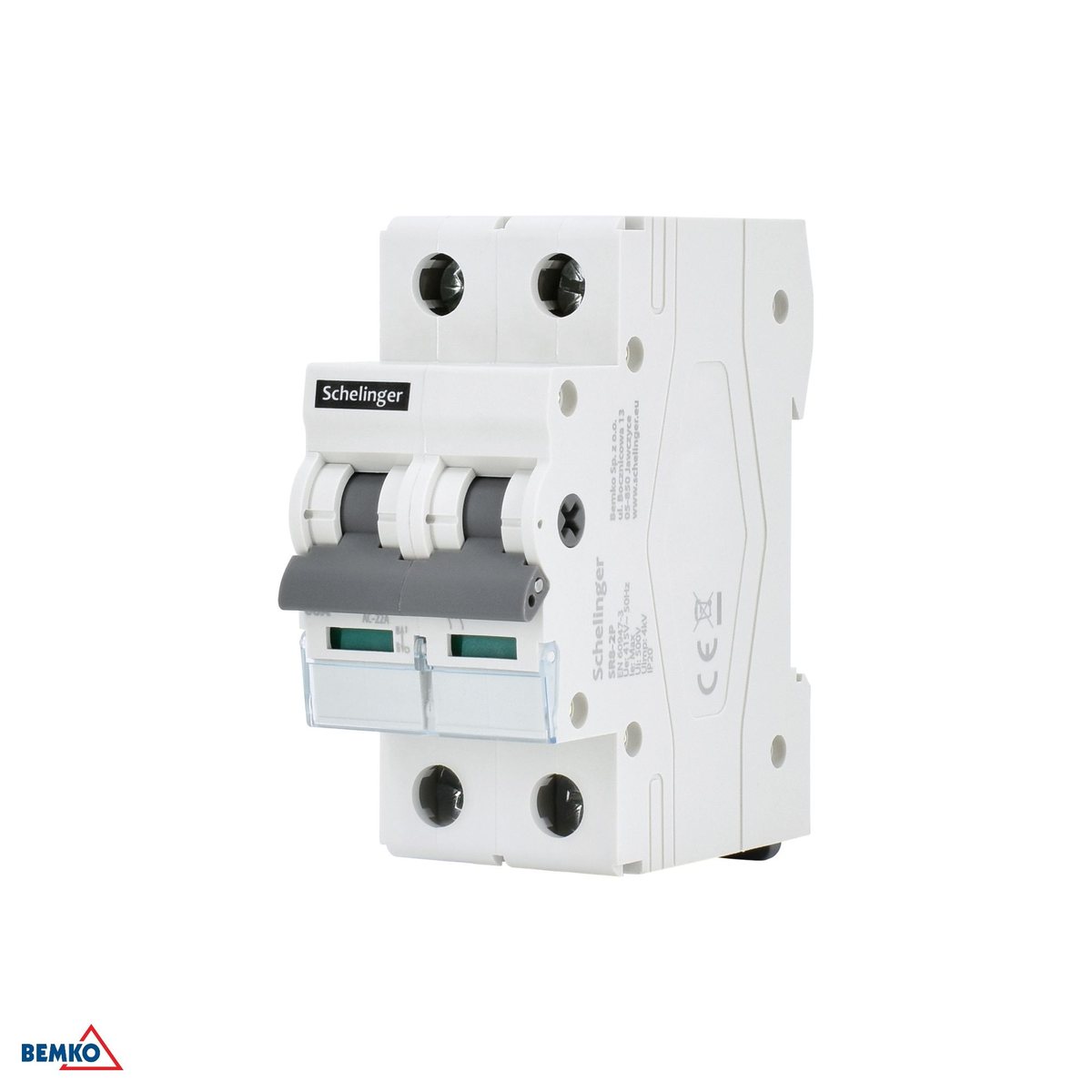

SR8 2P — 63 A
Rozłącznik izolacyjny na szynę DIN 35 mm, AC-22A.
2P • 63 A • 500 V • IP20.
Kod producenta: A11-SR8-2P-063 | EAN: 5900280983220
Rozłącznik izolacyjny Schelinger SR8 2P przerywa obwód i tworzy widoczną przerwę izolacyjną przed pracami przy instalacji. Wykonanie 2-biegunowe na 63 A, kategoria użytkowania AC-22A — czyli wolno nim łączyć obciążenia mieszane, rezystancyjne i indukcyjne, również z umiarkowanymi przeciążeniami.
2 bieguny
Szerokość 35 mm na szynie TH 35 mm.
63 A
Prąd znamionowy łączeniowy wg karty katalogowej.
500 V
Napięcie znamionowe izolacji; udarowe 4 kV.
AC-22A
Łączenie obciążeń mieszanych rezystancyjnych i indukcyjnych, również z umiarkowanymi przeciążeniami
Kategoria
Czym rozłącznik różni się od łącznika
Co znaczy AC-22A
AC-22A — łączenie obciążeń mieszanych rezystancyjnych i indukcyjnych, również z umiarkowanymi przeciążeniami. Kategoria użytkowania jest tym, co odróżnia rozłącznik od zwykłego łącznika: opisuje, jakie obciążenie wolno nim przerwać.
Ile wytrzyma przy zwarciu
Icw: 12 × Ie przez 1 s oraz Icm: 12 × Ie przez 0,1 s. Aparat sam nie przerywa zwarcia — te liczby mówią, ile zniesie, zanim zadziała zabezpieczenie stojące przed nim.
Trwałość
1500 cykli pod obciążeniem i 8500 cykli bez obciążenia — wartości z karty parametrów serii.
Montaż
Co sprawdzić przed montażem
Montaż
Szyna DIN/TH/THS 35 mm. Szerokość 35 mm, czyli 17,5 mm na biegun.
Zaciski
Przyjmują żyły do maks. 25 mm²; możliwe łączenie możliwość połączenia szynami grzebieniowymi.
Warunki pracy
od -25 °C do +40 °C, wilgotność maks. 95%; przechowywanie od -20 °C do +60 °C; praca do do 2000 m n.p.m..
Co ułatwia serwis

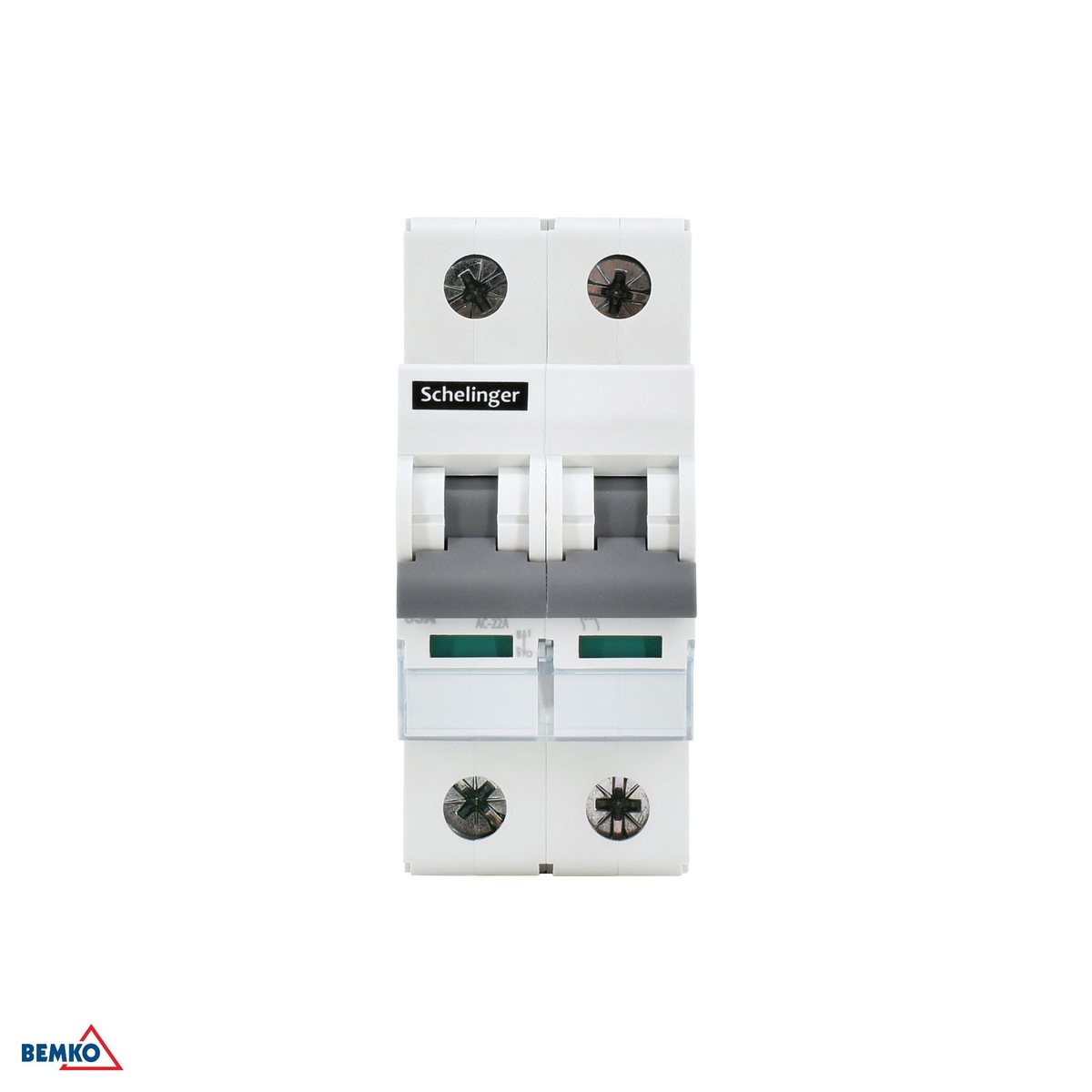

Pole opisowe na froncie, kontrolka sygnalizująca zadziałanie i możliwość plombowania — trzy rzeczy, które w rozdzielnicy skracają szukanie i zabezpieczają przed przypadkowym przełączeniem.
Norma i deklaracja
EN/IEC 60947-3 — norma dla rozłączników i łączników niskonapięciowych. Dyrektywy: 2014/35/UE (LVD), 2011/65/UE (RoHS).
Opakowanie
Sprzedawany pojedynczo; opakowanie 6 szt., karton 60 szt.
Dobór wariantu
Który wariant Schelinger SR8 wybrać
Cała seria ma tę samą kategorię użytkowania i tę samą normę. Różni ją liczba biegunów i prąd znamionowy.
2P • 63 A
2 bieguny, prąd 63 A.
Do pobrania
Dokumentacja do odbioru instalacji
Karty producenta i deklaracja zgodności — do doboru przy montażu i do okazania przy odbiorze instalacji.
- Karta katalogowa serii (PDF)
- Karta parametrów serii (PDF)
- Instrukcja montażu (PDF)
- Karta z katalogu 2024 (PDF)
- Deklaracja zgodności UE (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A11-SR8-2P-063
- Marka
- Schelinger
- Liczba biegunów
- 2P
- Prąd znamionowy łączeniowy
- Ie: 63 A
- Napięcie znamionowe
- 415 V AC 50 Hz
- Kategoria użytkowania
- AC-22A — łączenie obciążeń mieszanych rezystancyjnych i indukcyjnych, również z umiarkowanymi przeciążeniami
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Prąd krótkotrwały wytrzymywany
- Icw: 12 × Ie przez 1 s
- Zdolność załączania zwarciowego
- Icm: 12 × Ie przez 0,1 s
- Zdolność łączeniowa
- 3 × Ie przy 1,05 × Ue i cos φ = 0,65
- Trwałość elektryczna
- 1500 cykli
- Trwałość mechaniczna
- 8500 cykli
- Pojemność zacisków
- maks. 25 mm²
- Szyny grzebieniowe
- tak — możliwość połączenia szynami grzebieniowymi
- Pole opisowe
- tak
- Plombowanie
- tak
- Sygnalizacja
- kontrolka sygnalizująca zadziałanie
- Montaż
- Szyna DIN/TH/THS 35 mm
- Szerokość na biegun
- 17,5 mm
- Szerokość
- 35 mm
- Wysokość
- 69 mm
- Długość
- 81 mm
- Stopień szczelności
- IP20
- Temperatura pracy
- od -25 °C do +40 °C, wilgotność maks. 95%
- Temperatura przechowywania
- od -20 °C do +60 °C
- Wysokość pracy
- do 2000 m n.p.m.
- Norma
- EN/IEC 60947-3
- Normy z deklaracji zgodności
- PN-EN 60947-3
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-rozlacznik-izolacyjny-sr8
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 6
- Karton
- 60
- EAN
- 5900280983220
Zanim zamówisz: rozłącznik izolacyjny nie zabezpiecza obwodu — nie ma w nim wyzwalacza nadprądowego ani różnicowego. Zaciski przyjmują żyły do maks. 25 mm².
