Opis

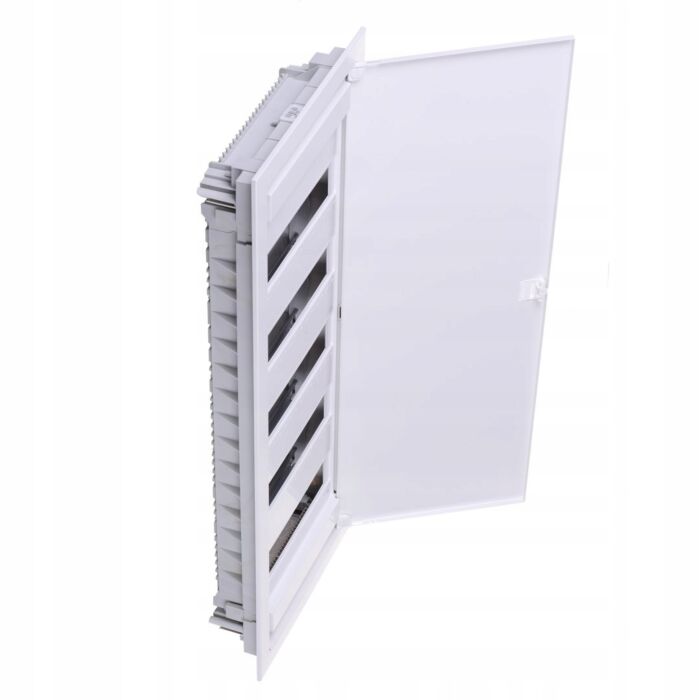

Rozdzielnica modułowa Noark PMF 60
Podtynkowa obudowa rozdzielnicy IP40 z drzwiami z blachy stalowej.
60 modułów • 5 rzędów • IP40 • IK08 • podtynkowa • 70 W
Kod producenta: 107262 | EAN: 8592765072627
Rozdzielnica modułowa Noark PMF 60 to obudowa podtynkowa na 60 modułów w 5 rzędów, z kompletem szyn TH-35 mm, listwami zaciskowymi N + PE na 30 + 30 zacisków i osłoną czoła z wycięciem na aparaty. Liczba modułów mówi, ile aparatów wejdzie; o tym, czy obudowa je zniesie, decyduje druga liczba — 70 W dopuszczalnej sumy strat mocy zainstalowanych aparatów przy 30 °C. Zewnętrznie zajmuje 842 mm wysokości, 346 mm szerokości i 92 mm głębokości, a stopień ochrony IP40 to ochrona przed dostępem palcem i przed drobnymi ciałami stałymi; bez ochrony przed wodą.
60 modułów w 5 rzędów
Liczba modułów łącznie, nie na rząd: 5 rzędów po 12 modułów na szynie TH-35 mm.
30 + 30 zacisków N i PE
Listwy zaciskowe są w komplecie: 30 zacisków na przewody neutralne i tyle samo na ochronne. Po nich kończy się miejsce.
70 W strat mocy
Dopuszczalna suma strat mocy wszystkich zainstalowanych aparatów przy temperaturze otoczenia 30 °C.
IP40 i IK08
Ochrona przed dostępem palcem i przed drobnymi ciałami stałymi; bez ochrony przed wodą; odporność na uderzenia mechaniczne IK08 i próba rozżarzonym drutem 850 °C.
Pojemność
Ile aparatów wejdzie i ile zostanie zacisków
Obudowa mieści 60 modułów — 5 rzędów po 12 modułów. Uwaga na zapis: pole „liczba modułów" w serwisie producenta liczy jeden rząd, czyli tutaj 12 modułów. Moduł to działka szyny TH-35 mm, nie sztuka aparatu.
Drugi limit to listwy zaciskowe N + PE. W komplecie są listwy na 30 + 30 zacisków — tyle samo na przewody neutralne co na ochronne. Przy obwodach jednofazowych ta liczba schodzi szybciej niż moduły, dlatego listwę dodatkową i uchwyt do zestawienia dwóch listew obok siebie można dokupić osobno; numery katalogowe stoją w tabeli akcesoriów.
Ramka montażowa tej serii ma dodatkowo rezerwę: 2 dodatkowe moduły w każdym rzędzie — łącznie do 70 modułów. To miejsce na aparat dołożony po latach, bez wymiany całej obudowy.
Pojemność
Co da się w niej zmieścić
Wymiary i montaż
Czy zmieści się tam, gdzie ma stać
Obudowa wchodzi w ścianę, w murowaną wnękę albo w ściankę z płyty; na wierzchu zostaje metalowa rama z drzwiami. Wymiar zewnętrzny to 842 mm wysokości, 346 mm szerokości i 92 mm głębokości. Sposób montażu: podtynkowy, także w ścianie pustej.
W ścianie znika puszka o wymiarach 799 × 306 × 87 mm (wysokość × szerokość × głębokość), a głębokość zabudowy wynosi 87 mm. Zalecany otwór w ścianie to 799 × 314 × 88 mm — z zapasem na ustawienie ramki w pionie. Resztę, czyli 92 mm minus głębokość zabudowy, zabiera rama czołowa wystająca przed tynk.
Osłona czoła ma wycięcie na aparaty, a niewykorzystane miejsce zakrywa zaślepka z kompletu — listwa 224 mm dzielona co pół modułu. Drzwi są z blachy stalowej, lakierowane proszkowo. Znoszą więcej niż tworzywo i schodzą z ramy po zwolnieniu zawiasów.
Milimetry
Wymiary zewnętrzne i zabudowa
Bilans cieplny
Ile ciepła zniesie obudowa
Każdy aparat na szynie zamienia część mocy w ciepło i grzeje powietrze wokół siebie. Dla tej obudowy dopuszczalna suma strat mocy wszystkich zainstalowanych aparatów wynosi 70 W przy temperaturze otoczenia 30 °C. To limit obudowy, nie pojedynczego aparatu: sumuje się straty wyłączników, różnicówek, ograniczników i zasilaczy w środku.
Policz go przed zakupem: „mieści się" i „zniesie" to dwie różne rzeczy. Stratę mocy każdego aparatu podaje jego karta katalogowa; w naszych opisach aparatury modułowej Noark stoi ona w tabeli parametrów.
Temperatura pracy obudowy to od -25 °C do +60 °C, a obciążenie statyczne — 1,82 kg. Ta druga wartość zależy wyłącznie od liczby modułów w rzędzie, nie od liczby rzędów.
Bilans
Ciepło i warunki otoczenia
Odporność
Gdzie wolno ją postawić
Podwójny system mocowania pozwala montować ją zarówno w murze, jak i w ścianie pustej — regulowana na wysokość rama czołowa nadrabia nierówności tynku. Odporność na uderzenia mechaniczne IK08 opisuje energię, jaką obudowa przyjmie bez utraty szczelności.
Materiał obudowy: tworzywo sztuczne; rama czołowa i drzwi z blachy stalowej; kolor biały RAL 9016. Użyte tworzywa są bezhalogenowe — przy pożarze nie wydzielają chlorowcowodorów. Próba rozżarzonym drutem prowadzona jest w temperaturze 850 °C.
Klasa ochronności II oznacza izolację podwójną lub wzmocnioną: obudowy nie podłącza się do przewodu ochronnego, bo nie ma w niej dostępnych części metalowych wymagających uziemienia.
Materiał
Odporność i wykonanie
Parametry elektryczne
Na jaką instalację jest przewidziana
Napięcie znamionowe obudowy to 400 V AC, prąd znamionowy do 63 A, częstotliwość 50 Hz. Te wartości opisują obudowę z jej listwami zaciskowymi — o tym, ile popłynie przez obwód, decydują aparaty w środku.
Napięcie znamionowe izolacji wynosi 400 V AC — na taką wartość zaprojektowano odstępy i izolację między częściami pod napięciem a resztą obudowy.
Zgodność: obudowa jest badana według norm EN 60670 i EN 62208, a deklaracja zgodności UE numer 01077-20240501-PMF-EUEN obejmuje dyrektywy 2014/35/UE i 2011/65/UE. Gwarancja producenta: 5 lat od dnia dostarczenia towaru.
Parametry
Elektryka i zgodność
Komplet
Co jest w pudełku, a co trzeba dokupić
W komplecie znajdziesz: obudowa podtynkowa, rama czołowa z drzwiami, ramka montażowa z szynami TH-35 mm, listwy zaciskowe N + PE, plombowana osłona czoła z wycięciem na aparaty, zaślepka wolnego miejsca, materiał montażowy i instrukcja. Nie trzeba więc osobno zamawiać ani szyn, ani listew zaciskowych, ani wkrętów.
Zamek w komplecie: nie. Zamek z kluczem to osobna pozycja — 105494 (LK PM M) do domontowania; zamknięcie drzwi jest w standardowym wyposażeniu, część zamienna 107121 (SL PMF). Drzwi zamienne mają numer 107263 — do zamówienia osobno, a zapasowy materiał montażowy — 107120 (SMM PMF) oraz podkładki regulacyjne 107122 (SDDA PMF).
Dwie obudowy tej serii da się zestawić w jeden zespół łącznikami z blachy ocynkowanej, pionowym albo poziomym; na parę obudów potrzebne są dwie sztuki. Rozbudowa samej obudowy o kolejne rzędy: nie — większa liczba modułów oznacza inny wariant, nie moduł dostawny.
Do dokupienia
Akcesoria z numerami katalogowymi
Potrzebujesz innego rozmiaru? Rozdzielnica modułowa Noark PMF 48 — 48 modułów, obudowa podtynkowa IP40 (nr 107104) to ta sama rodzina, ale 48 modułów zamiast 60 modułów i dopuszczalna strata mocy aparatów 60 W.
Przed zamówieniem
Co policzyć, zanim zamówisz obudowę
- Suma modułów wszystkich aparatów nie przekracza 60 — licząc zaślepki i miejsce na rezerwę.
- Liczba obwodów nie przekracza 30 zacisków na przewody neutralne i tylu samo na ochronne — inaczej trzeba dołożyć listwę.
- Suma strat mocy aparatów, które wejdą do środka, jest niższa niż 70 W.
- W miejscu montażu jest 842 mm × 346 mm wolnej ściany.
- Wnęka w ścianie ma co najmniej 799 × 314 × 88 mm.
- Stopień ochrony IP40 odpowiada warunkom w tym miejscu: ochrona przed dostępem palcem i przed drobnymi ciałami stałymi; bez ochrony przed wodą.
- Temperatura w miejscu montażu mieści się w zakresie od -25 °C do +60 °C.
- Jeśli rozdzielnica ma być zamykana na klucz, w zamówieniu jest osobno zamek z kluczem.
Specyfikacja
Parametry techniczne
- Marka
- Noark
- Norma
- EN 60670 i EN 62208
- Sposób montażu
- podtynkowy, także w ścianie pustej
- Liczba modułów
- 60
- Liczba rzędów
- 5
- Liczba modułów w rzędzie
- 12
- Rezerwa miejsca w rzędzie
- 2 dodatkowe moduły w każdym rzędzie — łącznie do 70
- Zaciski N + PE
- 30 + 30
- Montaż aparatów
- szyna TH-35 mm (DIN)
- Napięcie znamionowe
- 400 V AC
- Napięcie znamionowe izolacji
- 400 V AC
- Prąd znamionowy
- do 63 A
- Częstotliwość
- 50 Hz
- Klasa ochronności
- II
- Stopień szczelności
- IP40
- Odporność na uderzenia mechaniczne
- IK08
- Próba rozżarzonym drutem
- 850 °C
- Materiał obudowy
- tworzywo sztuczne; rama czołowa i drzwi z blachy stalowej
- Tworzywa
- bezhalogenowe
- Kolor
- biały
- Numer RAL
- 9016
- Rodzaj osłony
- drzwi
- Wykonanie osłony
- zamknięte
- Drzwi
- z blachy stalowej, lakierowane proszkowo
- Drzwi przezroczyste
- nie
- Maksymalna strata mocy aparatów
- 70 W
- Temperatura odniesienia dla strat mocy
- 30 °C
- Obciążenie statyczne
- 1,82 kg
- Temperatura pracy
- od -25 °C do +60 °C
- Szyna TH-35 mm (DIN)
- tak
- Płyta montażowa
- nie
- Możliwość rozbudowy obudowy
- nie
- Wersja EMC
- nie
- Zamek w komplecie
- nie
- Zawartość opakowania
- obudowa podtynkowa, rama czołowa z drzwiami, ramka montażowa z szynami TH-35 mm, listwy zaciskowe N + PE, plombowana osłona czoła z wycięciem na aparaty, zaślepka wolnego miejsca, materiał montażowy i instrukcja
- Zamek z kluczem
- 105494 (LK PM M) do domontowania; zamknięcie drzwi jest w standardowym wyposażeniu, część zamienna 107121 (SL PMF)
- Drzwi zamienne
- 107263 — do zamówienia osobno
- Dodatkowa listwa zaciskowa N + PE
- 109053 (TH CUB D, 10 + 10 zacisków), 101577 (TH CUB P, 15 + 15), 116937 (TH CUB S, 16 + 16, bezśrubowa)
- Uchwyt podwójnej listwy
- 110820 (DTH), zestaw dwuczęściowy
- Zaślepka wolnego miejsca
- 101574 (biała), 113277 (szara), 110192 (czarna) — listwa 224 mm dzielona co pół modułu
- Materiał montażowy zapasowy
- 107120 (SMM PMF) oraz podkładki regulacyjne 107122 (SDDA PMF)
- Łącznik do zestawiania obudów
- 107280 (VCB PM, pionowy) i 108053 (HCB PM, poziomy)
- Wysokość
- 842 mm
- Szerokość
- 346 mm
- Głębokość
- 92 mm
- Głębokość zabudowy
- 87 mm
- Wymiary puszki podtynkowej
- 799 × 306 × 87 mm
- Zalecany otwór w ścianie
- 799 × 314 × 88 mm
- Waga
- 4,5 kg
- Gwarancja
- 5 lat od dnia dostarczenia towaru
- Deklaracja zgodności UE
- 01077-20240501-PMF-EUEN
- Dyrektywy
- 2014/35/UE i 2011/65/UE
- Kod producenta
- 107262
- EAN
- 8592765072627
Do pobrania
Dokumenty producenta
Deklaracja zgodności UE nosi numer 01077-20240501-PMF-EUEN i obejmuje dyrektywy 2014/35/UE i 2011/65/UE, ocenione według norm EN 60670 i EN 62208.
