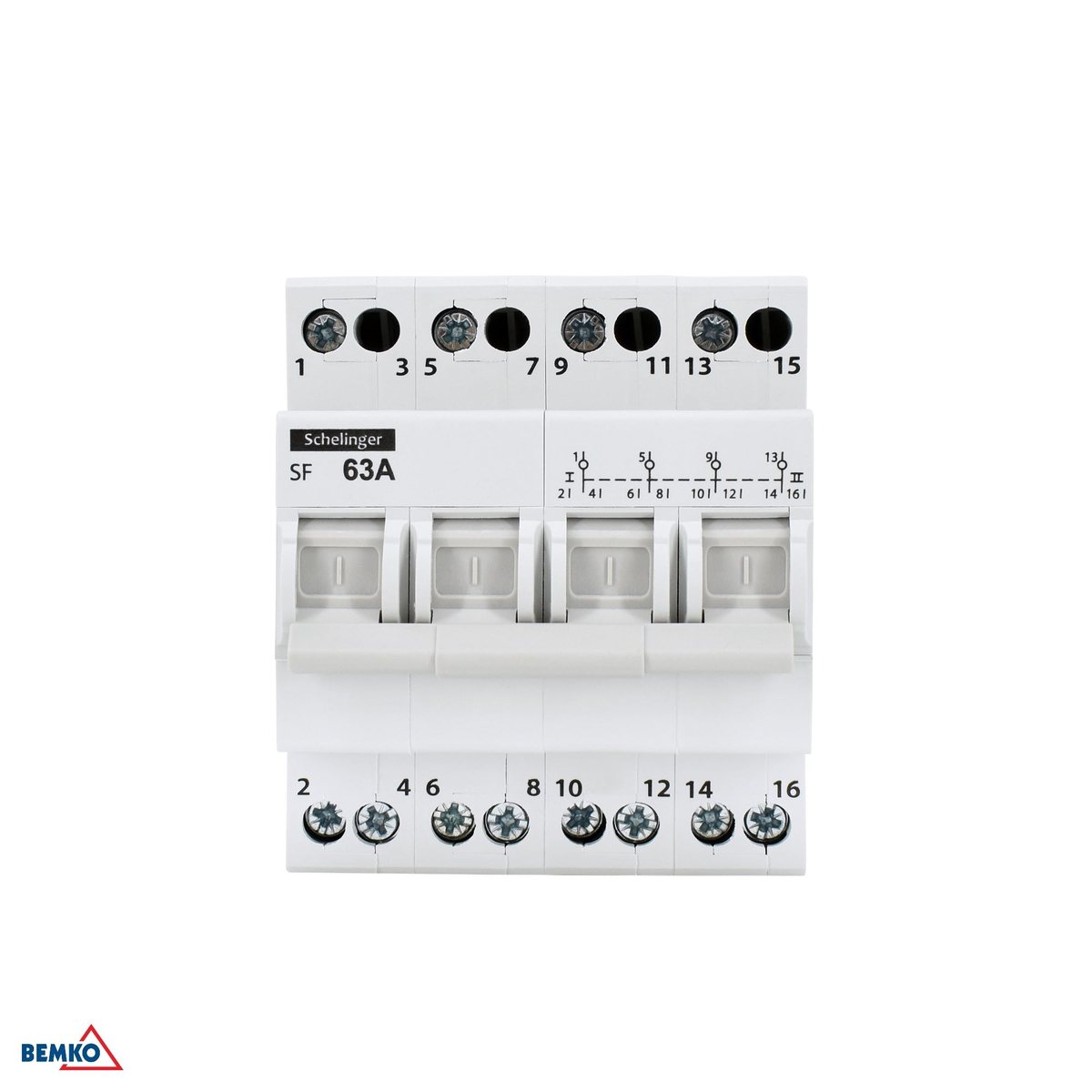

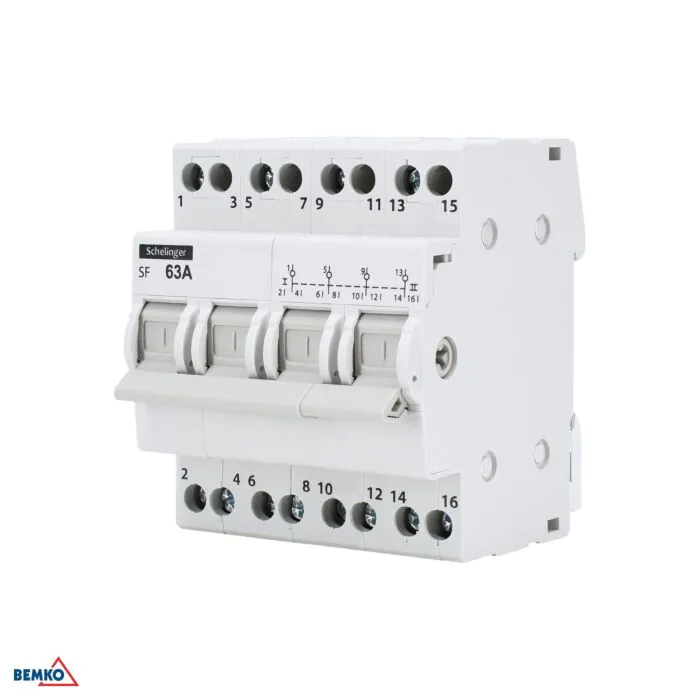

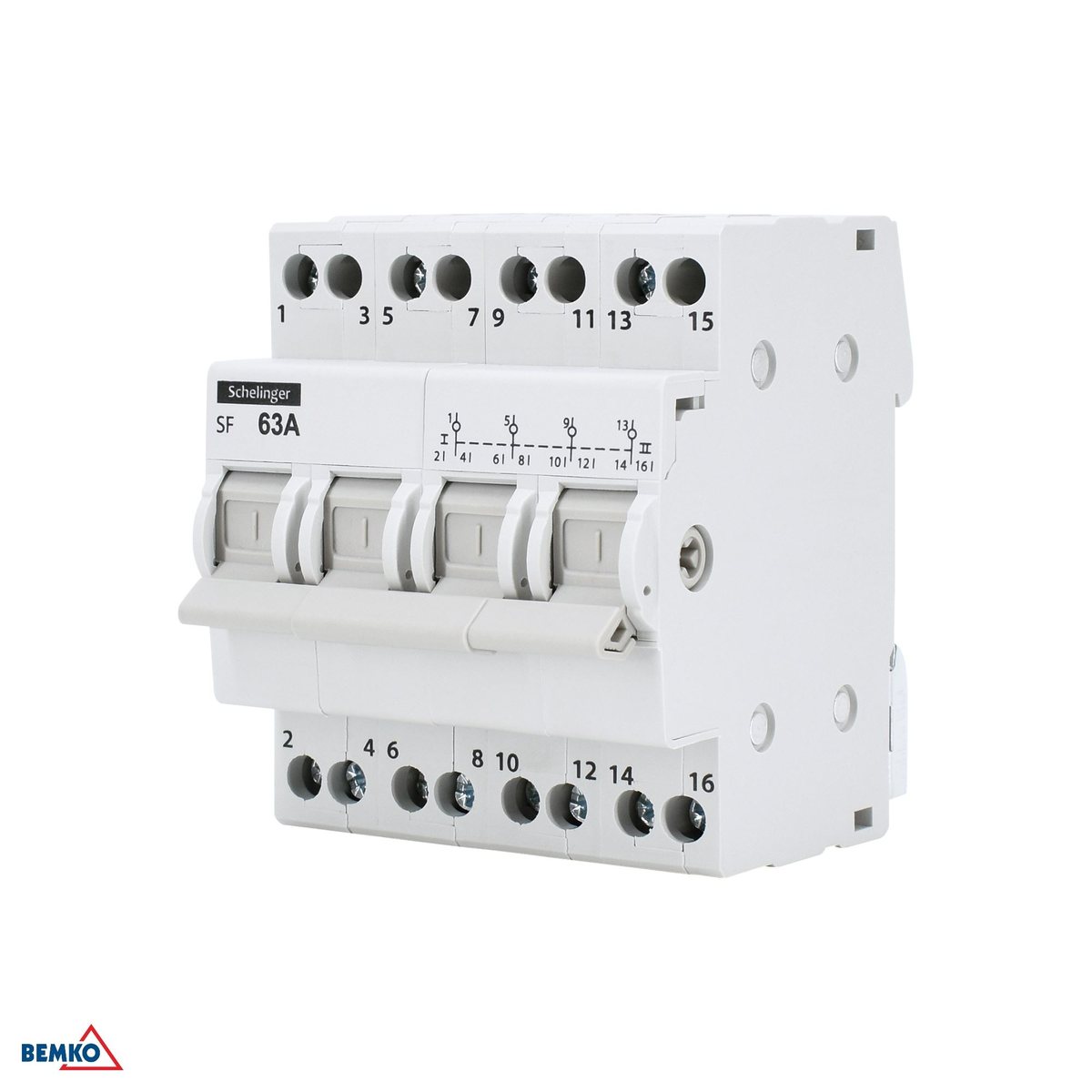

SF 4P — 63 A
Modułowy przełącznik instalacyjny na szynę DIN 35 mm, I-0-II.
4P • 63 A • 500 V • IP20.
Kod producenta: A11-SF-4P-063 | EAN: 5900280973863
Modułowy przełącznik instalacyjny Schelinger SF 4P realizuje program I-0-II: na wyjście podajesz jedną z dwóch linii wejściowych albo rozłączasz obwód całkowicie. To jest aparat do przełączania sieć – agregat, na 63 A i 4 bieguny.
4 bieguny
Szerokość 71 mm na szynie TH 35 mm.
63 A
Prąd znamionowy łączeniowy wg karty katalogowej.
500 V
Napięcie znamionowe izolacji; udarowe 4 kV.
I-0-II
Jedno z dwóch wejść albo całkowite rozłączenie
Program
Jak działa przełączanie I-0-II
Trzy pozycje, nie dwie
I-0-II — jedno z dwóch wejść albo całkowite rozłączenie. Pozycja środkowa rozłącza oba wejścia, więc przełącznik pełni też funkcję rozłącznika przed pracami.
Po co pozycja zerowa
Przejście z sieci na agregat przez pozycję 0 wyklucza chwilowe zwarcie obu źródeł. Bez niej trzeba by blokować przełączenie osobnym układem.
Ile przewodu wejdzie
Zaciski przyjmują żyły do maks. 16 mm².
Montaż
Co sprawdzić przed montażem
Montaż
Szyna DIN 35 mm. Szerokość 71 mm.
Warunki pracy
od -20 °C do +50 °C.
Norma i deklaracja
PN-EN 60947-3 — norma dla rozłączników i łączników niskonapięciowych. Dyrektywy: 2014/35/UE (LVD), 2011/65/UE (RoHS).
Opakowanie
Sprzedawany pojedynczo; karton 60 szt.
Dobór wariantu
Który wariant Schelinger SF wybrać
Cała seria ma ten sam program przełączeń i tę samą normę. Różni ją liczba biegunów i prąd znamionowy.
4P • 63 A
4 bieguny, prąd 63 A.
Do pobrania
Dokumentacja do odbioru instalacji
Karty producenta i deklaracja zgodności — do doboru przy montażu i do okazania przy odbiorze instalacji.
- Karta katalogowa serii (PDF)
- Instrukcja montażu (PDF)
- Karta z katalogu 2024 (PDF)
- Deklaracja zgodności UE (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A11-SF-4P-063
- Marka
- Schelinger
- Liczba biegunów
- 4P
- Prąd znamionowy
- Ie: 63 A
- Napięcie znamionowe
- 400 V~ 50 Hz
- Program przełączeń
- I-0-II — jedno z dwóch wejść albo całkowite rozłączenie
- Napięcie znamionowe izolacji
- Ui: 500 V
- Napięcie udarowe
- Uimp: 4 kV
- Pojemność zacisków
- maks. 16 mm²
- Montaż
- Szyna DIN 35 mm
- Szerokość
- 71 mm
- Wysokość
- 74 mm
- Długość
- 83 mm
- Stopień szczelności
- IP20
- Temperatura pracy
- od -20 °C do +50 °C
- Zastosowanie
- przełączanie sieć – agregat
- Normy z deklaracji zgodności
- PN-EN 60947-3
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-modulowy-przelacznik-instalacyjny-sf
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Karton
- 60
- EAN
- 5900280973863
Zanim zamówisz: to jest przełącznik, a nie automat SZR — przełączenia dokonuje się ręcznie. Zaciski przyjmują żyły do maks. 16 mm².
