Opis
Programator czasowy astronomiczny Schelinger TPA1 załącza oświetlenie o zachodzie i wyłącza o wschodzie słońca — bez czujnika zmierzchowego. Godzin przełączeń nie mierzy, tylko wylicza je z daty i współrzędnych obiektu. Nie ma więc sondy, która się zabrudzi, oszroni albo zostanie oślepiona przez latarnię, którą sama steruje.
Schelinger TPA1 zamiast czujnika zmierzchowego
Przy uruchomieniu wpisujesz współrzędne obiektu i strefę czasową. Od tej chwili programator codziennie przelicza godzinę wschodu i zachodu słońca, a czas letni i zimowy zmienia sam.
Godziny przełączeń przesuniesz o ±2 h, osobno dla wschodu i zachodu — tak dopasujesz światło do godzin pracy zakładu. Tryb przerwy nocnej gasi obciążenie w środku nocy i sam je przywraca nad ranem.

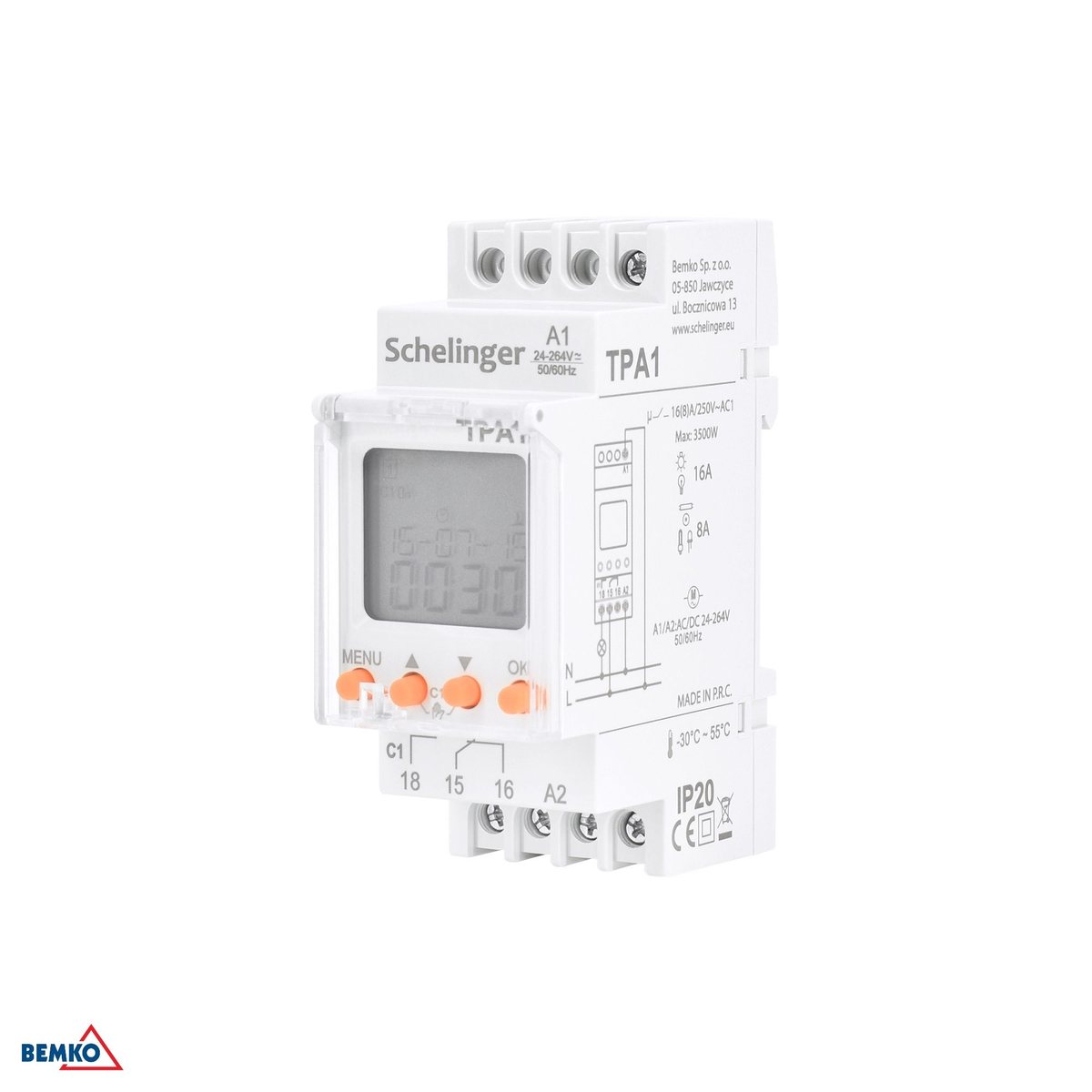

Parametry łączeniowe i schemat są nadrukowane na obudowie.
Ile realnie przełączy: 16 A, ale 8 A przy LED
Nominał styku to 16(8) A / 250 V AC. Liczba w nawiasie dotyczy obciążeń o dużym prądzie załączenia, czyli dzisiejszych opraw LED. Obwód dobieraj według niej, nie według samej szesnastki:
- Źródła żarowe i halogenowe — 16 A.
- Świetlówki liniowe T8 G13, jedno- i dwustronnie zasilane — 8 A.
- Oprawy LED i świetlówki kompaktowe (CFL) — 8 A.
Wyjście jest przełączne: zacisk 18 zwiera się przy załączeniu (NO), zacisk 16 rozwiera (NC) — obsłużysz nim też cewkę stycznika oświetlenia trójfazowego. Styk wytrzymuje 100 000 cykli pod obciążeniem i 1 000 000 mechanicznych.

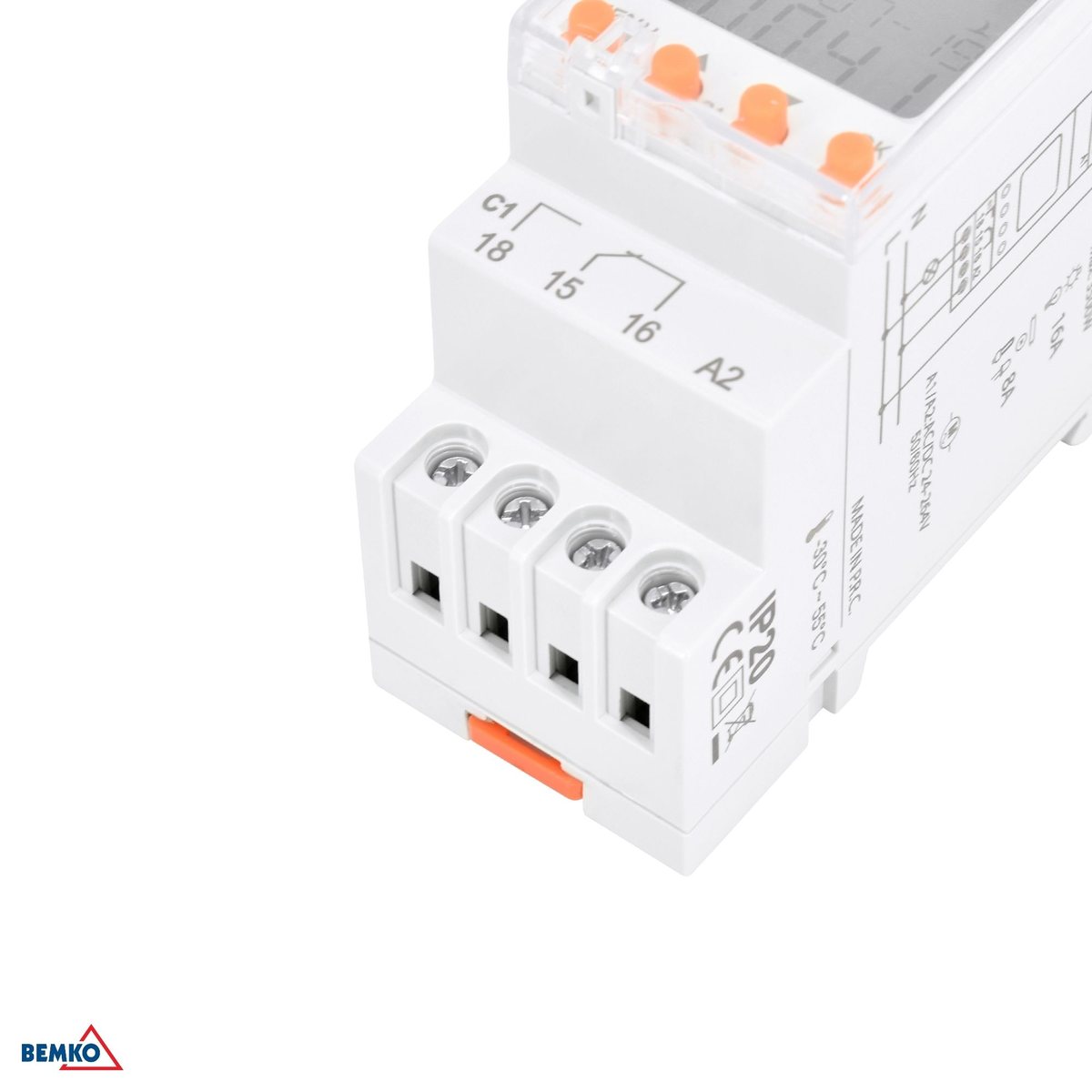

Zaciski wyjściowe kanału 1 z oznaczeniem styku przełącznego.
Kluczowe cechy
- Podtrzymanie pamięci 10 lat na baterii litowej — po zaniku napięcia wraca do pracy z zachowanym programem i zegarem.
- Zasilanie 24–264 V AC/DC — jeden indeks do rozdzielnicy sieciowej i do obwodu napięcia stałego.
- Automatyczny czas letni/zimowy — dwa dojazdy w roku mniej; przejście można też ustawić ręcznie albo wyłączyć.
- Dokładność < 1 s/dobę przy 20 °C — zegar nie ucieka na tyle, żeby korygować go po sezonie.
- Temperatura pracy −30 °C … +55 °C — nadaje się do nieogrzewanej rozdzielnicy w wiacie czy na stacji transformatorowej.
- Plombowana pokrywa panelu — po ustawieniu nikt nie zmieni programu bez śladu.
Montaż i obsługa w rozdzielnicy
Obudowa zajmuje 2 moduły (36 mm) na szynie TH35 i sięga 65 mm w głąb. Zasilanie idzie na zaciski A1 i A2, obciążenie na wyjście kanału 1. Zaciski przyjmują żyły 1 ÷ 4 mm², maksymalnie dwie po 2,5 mm², dokręcane momentem 0,5 Nm.
Ustawienia wprowadzasz czterema przyciskami; podświetlany wyświetlacz LCD pokazuje dzień tygodnia, stan kanału i tryb pracy. Pobór własny to 0,5 W.

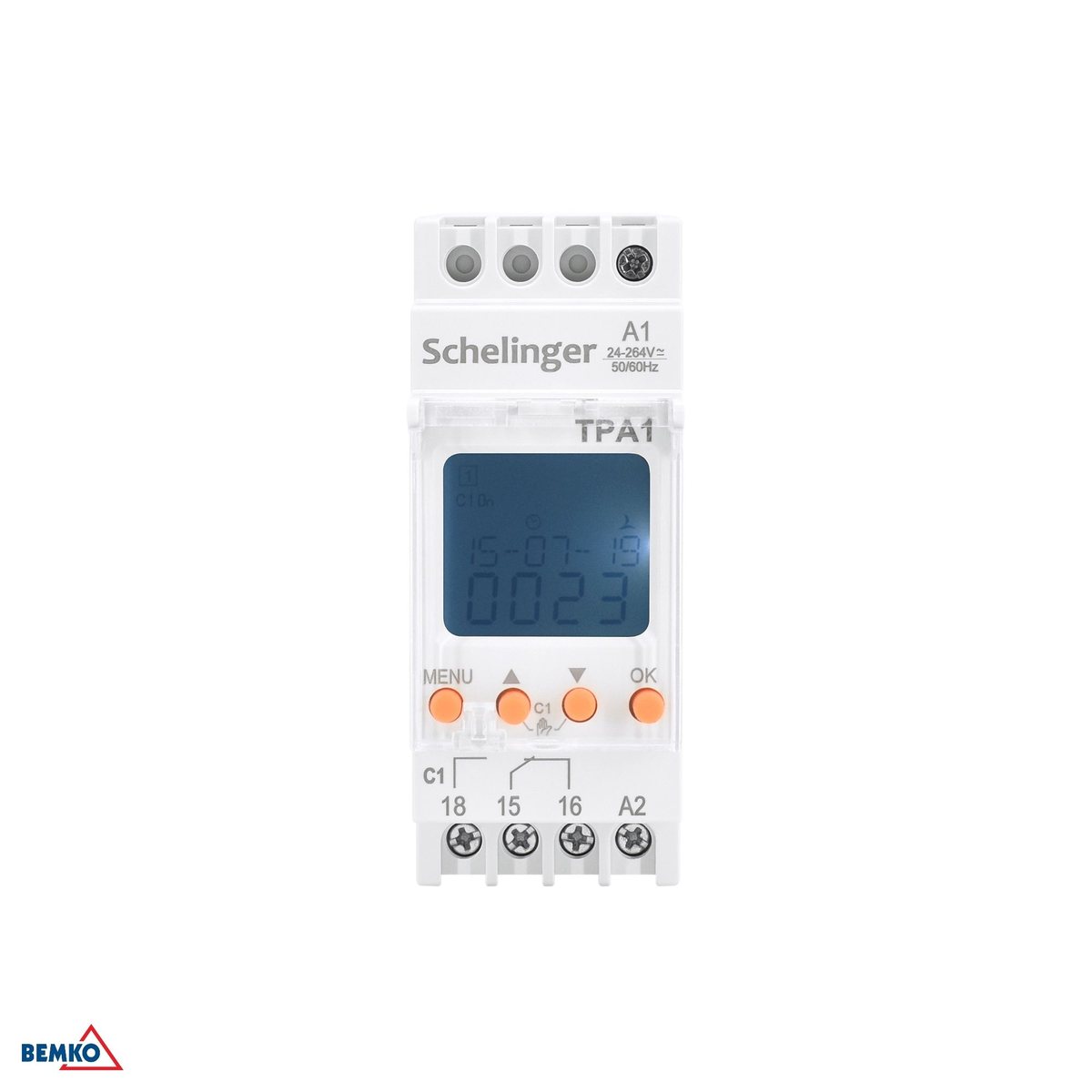

Panel pod plombowaną pokrywą: wyświetlacz i cztery przyciski.
Specyfikacja
- Marka
- Schelinger
- Kod producenta
- A25-TPA1
- Typ
- Astronomiczny 1-kanałowy
- Liczba kanałów
- 1
- Styki wyjściowe
- 1× NO (zacisk 18) + 1× NC (zacisk 16)
- Parametry styków
- 16(8) A / 250 V AC
- Obciążalność wg typu źródła
- żarowe 16 A, halogenowe 16 A, świetlówki T8 G13 jednostronne 8 A, dwustronne 8 A, LED i CFL 8 A
- Max. prąd obciążenia
- 16(8) A
- Max. moc obciążenia
- 3500 W
- Zdolność przełączania
- 4000 VA AC / 384 W DC
- Napięcie zasilania
- 24–264 V AC/DC, 50/60 Hz
- Tolerancja napięcia zasilania
- ±10%
- Zaciski zasilania
- A1 (L) – A2 (N)
- Pobór mocy
- 0,5 W
- Tryby pracy
- automatyczny, manualny, wakacyjny
- Przerwa nocna
- programowana godzina wyłączenia i ponownego załączenia obciążenia w nocy
- Przesunięcie czasu astronomicznego
- ±2 h osobno dla wschodu i zachodu słońca
- Czas letni/zimowy
- automatyczny (europejski lub USA), ręczny albo wyłączony
- Dokładność zegara
- < 1 s/dobę przy 20 °C
- Podtrzymanie pamięci
- 10 lat (bateria litowa)
- Wyświetlacz
- LCD podświetlany
- Obsługa
- 4 przyciski, menu z wyborem języka, plombowana pokrywa panelu przedniego
- Trwałość mechaniczna
- 1 000 000 cykli
- Trwałość elektryczna
- 100 000 cykli
- Napięcie znamionowe izolacji
- 250 V
- Klasa ochronności
- Class II
- Stopień szczelności
- IP20
- Stopień zanieczyszczenia
- 3
- Temperatura pracy
- −30 °C … +55 °C
- Wilgotność otoczenia pracy
- < 40%
- Maksymalna wysokość pracy
- 2000 m n.p.m.
- Warunki przechowywania
- −30 °C … +55 °C, okres przechowywania 3 lata
- Przekrój przewodów
- 1 ÷ 4 mm², maks. 2 × 2,5 mm² na zacisk
- Moment dokręcania zacisków
- 0,5 Nm
- Montaż
- Szyna DIN/TH/THS 35 mm
- Liczba modułów
- 2
- Wymiary
- 90 × 36 × 65 mm
- Zalecane przeglądy
- co najmniej raz na 6 miesięcy
- Normy
- PN-EN 60730-1, PN-EN 60730-2-7
- Deklaracja zgodności UE
- nr A503/2019 — dyrektywy 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- EAN
- 5900280932099
Gdzie się sprawdzi
- Parkingi, drogi wewnętrzne i place — bez sondy narażonej na brud, szron i światło własnych latarni.
- Iluminacja elewacji, szyldy i witryny — z przerwą nocną, żeby nie świeciły do rana.
- Teren zakładu i osiedla — przesunięcie ±2 h dopasowuje załączenie do godzin pracy.
- Rozdzielnice nieogrzewane, od −30 °C do +55 °C.
- Sterowanie cewką stycznika oświetlenia trójfazowego — wyjście przełączne NO/NC.
Który programator Schelinger wybrać
- TPA1 (ten model) — sterowanie słońcem bez czujnika i bez sieci; ustawiasz raz przy montażu.
- RS-WIFI2 — też astronomiczny, ale sterowany z telefonu i węższy na szynie; wymaga zasięgu Wi-Fi w rozdzielnicy.
- TPE2 — tygodniowy elektroniczny: stały harmonogram godzinowy zamiast pory wschodu i zachodu słońca.
- TSGM1 — mechaniczny dobowy na zapadki, bez programu astronomicznego.
Stopień szczelności IP20 oznacza montaż wyłącznie w rozdzielnicy lub pomieszczeniu, nie na wolnym powietrzu. Przy oprawach LED planuj obwód do 8 A, a większe grupy załączaj przez stycznik.
