Opis
Panel LED Backlit 595 × 595 mm, 30 W, 36 W albo 42 W
Barwa 3000 K, 4000 K albo 6500 K i strumień 3600 lm, 4320 lm albo 5040 lm — do wyboru suwakiem przed montażem.
30 W, 36 W albo 42 W • 110° • IP20 • CRI ≥ 80
Kod producenta: EC61275 | EAN: 5906555612758
W panelu Backlit diody siedzą na tylnej płycie i świecą przez klosz wprost w dół, a nie z krawędzi ramki do środka płyty. Świeci więc cała płaszczyzna 595 × 595 mm: pod oprawą nie ma jasnego punktu, jest równomiernie jasny prostokąt sufitu. Płyta ma 30 mm grubości i tyle miejsca zajmuje sama oprawa. Ustawienia są dwa i oba wybiera się przed montażem: 30 W, 36 W albo 42 W mocy oraz 3000 K, 4000 K albo 6500 K barwy — jeden zapas zamiast trzech osobnych indeksów w magazynie. Zasilacz jest przykręcony do tylnej płyty panelu i mieści się w tych samych 30 mm co reszta oprawy.
Obrys płyty
595 × 595 mm przy grubości 30 mm.
Światło
3600 lm, 4320 lm albo 5040 lm zależnie od ustawienia, rozsył 110°.
Zasilacz na płycie
Zasilacz przykręcony do tylnej płyty; z instalacji idzie 230 V albo 240 V AC.
Gwarancja
3 lata, a diody wytrzymują 30 000 h świecenia.
WYMIARY
Ile miejsca zajmuje płyta

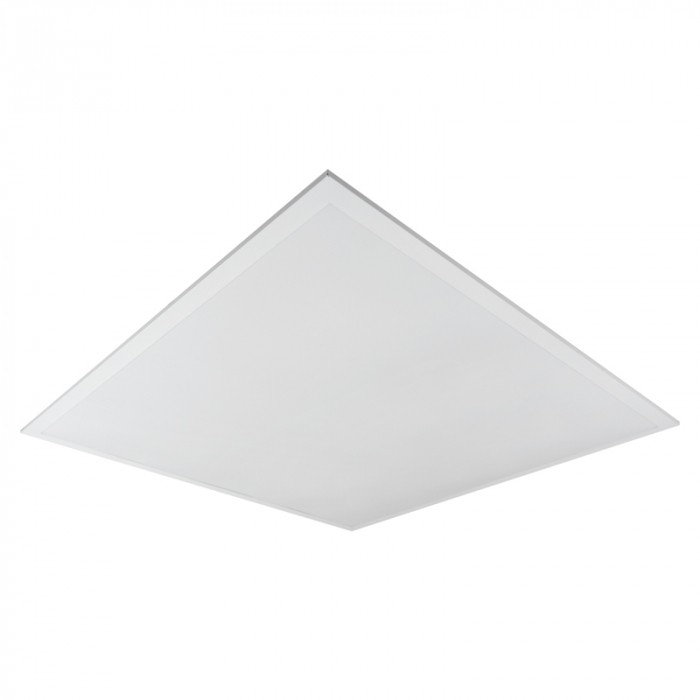

Płyta ma obrys 595 × 595 mm, a klosz sięga niemal do krawędzi ramki — świeci praktycznie cała ta powierzchnia. Karta katalogowa nie podaje sposobu montażu dla tego kodu: w polu rodzaju stoi typ oprawy, a nie sposób jej mocowania. Opis nie rozstrzyga więc, czy panel wchodzi w płaszczyznę sufitu, czy zostaje na niej — to trzeba potwierdzić przed zamówieniem. Grubość płyty to 30 mm i tyle miejsca zajmie oprawa: albo za płaszczyzną mocowania, albo poniżej niej, zależnie od tego, jak zostanie zamocowana.
- Kształt: Kwadrat o obrysie 595 × 595 mm.
Cała dolna powierzchnia świeci; z boku widać 30 mm grubości płyty.
ŚWIATŁO
Ile daje światła i w jakiej barwie
Przełącznik mocy ma trzy pozycje — 30 W, 36 W albo 42 W — a strumień rośnie razem z nią i wynosi kolejno 3600 lm, 4320 lm albo 5040 lm. Drugi przełącznik zmienia temperaturę barwową: 3000 K, 4000 K albo 6500 K. Oba ustawia się przed montażem — po zamocowaniu oprawy nie ma do nich dostępu. Kąt rozsyłu 110° rozkłada strumień na szeroką plamę zamiast skupiać go pod oprawą.
- Wskaźnik oddawania barw (CRI): ≥ 80 — kolory ubrań, wydruków i ścian pod tym światłem nie szarzeją.
- Kąt rozsyłu: 110° — oprawa oświetla plamę mniej więcej tak szeroką jak wysokość, na której wisi.
- Klasa energetyczna: E.
Wolisz płytę bez ustawień? EC20705 ma jedną, stałą moc 40 W i jedną barwę 3000 K. Nie ma tam czego ustawiać przed montażem ani czym się pomylić.
PARAMETRY ŚWIATŁA
- Strumień świetlny
- 3600 lm, 4320 lm albo 5040 lm
- Moc
- 30 W, 36 W albo 42 W
- Temperatura barwowa
- 3000 K, 4000 K albo 6500 K
- Wskaźnik oddawania barw (CRI)
- ≥ 80
- Kąt rozsyłu
- 110°
- Klasa energetyczna
- E
PODŁĄCZENIE
Czego wymaga od instalacji
NAPIĘCIE
230 V albo 240 V AC z instalacji
Panel idzie na zwykły obwód oświetleniowy — bez transformatora i bez sterownika w puszce.
ZASILACZ
Zasilacz na płycie
Zasilacz jest przykręcony do tylnej płyty panelu, więc obok oprawy nie trzeba szukać miejsca na drugą puszkę.
STEROWANIE
Suwaki na zasilaczu
Moc (30 W, 36 W albo 42 W) i barwę ustawia się suwakami na module zasilacza, który jest przykręcony do tylnej płyty panelu — nie na ramce oprawy. Po zamontowaniu suwaki są poza zasięgiem.
WARUNKI PRACY
Gdzie wolno go zamontować
Stopień ochrony IP20 zabezpiecza wnętrze oprawy przed dotknięciem palcem i przed większymi ciałami stałymi, ale nie przed wodą. To biuro, korytarz, sala lekcyjna, gabinet i suchy magazyn — nie strefa nad wanną, nie taras i nie hala myjni.
ODPORNOŚĆ
- Stopień szczelności
- IP20
TRWAŁOŚĆ
Ile wytrzymują diody
Deklarowana trwałość diod to 30 000 h. Przy dziesięciu godzinach świecenia dziennie — czyli przy dniu pracy biura — wypada z tego około ośmiu lat. Współczynnik mocy (PF) > 0,9 — przy kilkunastu panelach na jednym obwodzie prąd pobierany z instalacji jest większy, niż wynikałoby z samej sumy watów, i to od niego dobiera się zabezpieczenie. Gwarancja na panel: 3 lata.
TRWAŁOŚĆ I GWARANCJA
- Trwałość
- 30 000 h
- Współczynnik mocy (PF)
- > 0,9
- Napięcie zasilania
- 230 V albo 240 V AC
- Zasilacz
- Oddzielny; przykręcony do tylnej płyty panelu
- Gwarancja
- 3 lata
PRZED ZAMÓWIENIEM
Co sprawdzić przed zamówieniem
- Zmierz miejsce, w którym panel ma stanąć: obrys płyty to 595 × 595 mm.
- Wolne miejsce na grubość płyty: 30 mm.
- Sposób mocowania — producent nie podaje sposobu montażu dla tego kodu, więc potwierdź go u dostawcy przed zamówieniem.
- Obwód oświetleniowy 230 V albo 240 V AC doprowadzony do miejsca montażu.
- Ustawienie barwy 3000 K, 4000 K albo 6500 K — wybierz je przed zamknięciem sufitu.
TABELA
Parametry techniczne
- Marka
- Eco Light
- Moc
- 30 W, 36 W albo 42 W
- Strumień świetlny
- 3600 lm, 4320 lm albo 5040 lm
- Temperatura barwowa
- 3000 K, 4000 K albo 6500 K
- Wskaźnik oddawania barw (CRI)
- ≥ 80
- Kąt rozsyłu
- 110°
- Klasa energetyczna
- E
- Napięcie zasilania
- 230 V albo 240 V AC
- Zasilacz
- Oddzielny; przykręcony do tylnej płyty panelu
- Współczynnik mocy (PF)
- > 0,9
- Stopień szczelności
- IP20
- Trwałość
- 30 000 h
- Kształt
- Kwadrat
- Gwarancja
- 3 lata
- Długość
- 595 mm
- Szerokość
- 595 mm
- Wysokość
- 30 mm
- Kod producenta
- EC61275
- EAN
- 5906555612758
DOKUMENTY
Dokumentacja Eco Light
Dokumenty producenta dla kodu EC61275 — do pobrania przed montażem.
