Opis
Panel LED Backlit 595 × 595 mm, 25 W
4500 lm w barwie białej neutralnej 4000 K z całej płaszczyzny 595 × 595 mm.
25 W • 4500 lm • 4000 K • 110° • IP20 • CRI > 80
Kod producenta: EC61267 | EAN: 5906555612673
W panelu Backlit diody siedzą na tylnej płycie i świecą przez klosz wprost w dół, a nie z krawędzi ramki do środka płyty. Świeci więc cała płaszczyzna 595 × 595 mm: pod oprawą nie ma jasnego punktu, jest równomiernie jasny prostokąt sufitu. Płyta ma 30 mm grubości i tyle miejsca zajmuje sama oprawa.
Obrys płyty
595 × 595 mm przy grubości 30 mm.
Światło
4500 lm, barwa biała neutralna 4000 K, rozsył 110°.
Zasilacz do potwierdzenia
Z instalacji idzie 220 V albo 240 V AC, ale zasilacza karta nie opisuje.
Gwarancja
5 lat od producenta.
WYMIARY
Ile miejsca zajmuje płyta
Płyta ma obrys 595 × 595 mm, a klosz sięga niemal do krawędzi ramki — świeci praktycznie cała ta powierzchnia. Karta katalogowa nie podaje sposobu montażu dla tego kodu: w polu rodzaju stoi typ oprawy, a nie sposób jej mocowania. Opis nie rozstrzyga więc, czy panel wchodzi w płaszczyznę sufitu, czy zostaje na niej — to trzeba potwierdzić przed zamówieniem. Grubość płyty to 30 mm i tyle miejsca zajmie oprawa: albo za płaszczyzną mocowania, albo poniżej niej, zależnie od tego, jak zostanie zamocowana.
- Kolor: ramka jest biała i po zamontowaniu tylko ją widać z podłogi.
- Kształt: Kwadrat o obrysie 595 × 595 mm.

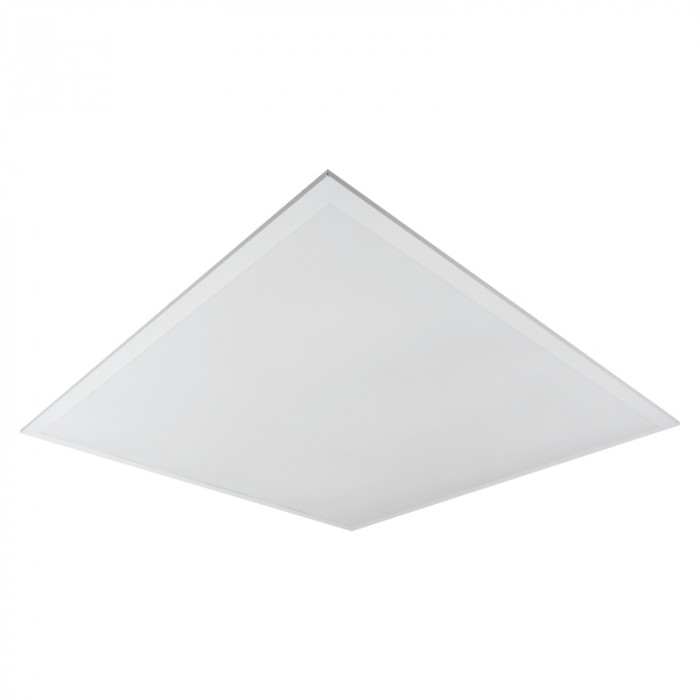

Cała dolna powierzchnia świeci; z boku widać 30 mm grubości płyty.
ŚWIATŁO
Ile daje światła i w jakiej barwie
Z panelu wychodzi 4500 lm przy poborze 25 W, w barwie białej neutralnej 4000 K. Kąt rozsyłu 110° rozkłada strumień na szeroką plamę zamiast skupiać go pod oprawą.
- Barwa światła: biała neutralna, temperatura barwowa 4000 K — w jednym pomieszczeniu wszystkie oprawy powinny mieć tę samą.
- Wskaźnik oddawania barw (CRI): > 80 — kolory ubrań, wydruków i ścian pod tym światłem nie szarzeją.
- Kąt rozsyłu: 110° — oprawa oświetla plamę mniej więcej tak szeroką jak wysokość, na której wisi.
- Klasa energetyczna: C.
Ten sam obrys w mocniejszej albo słabszej wersji: EC20707 pobiera 40 W i daje 4000 lm. Miejsce potrzebne w suficie zostaje takie samo.
PARAMETRY ŚWIATŁA
- Strumień świetlny
- 4500 lm
- Moc
- 25 W
- Barwa światła
- Biała neutralna
- Temperatura barwowa
- 4000 K
- Wskaźnik oddawania barw (CRI)
- > 80
- Kąt rozsyłu
- 110°
- Klasa energetyczna
- C
PODŁĄCZENIE
Czego wymaga od instalacji
NAPIĘCIE
220 V albo 240 V AC z instalacji
Panel idzie na zwykły obwód oświetleniowy — bez transformatora i bez sterownika w puszce.

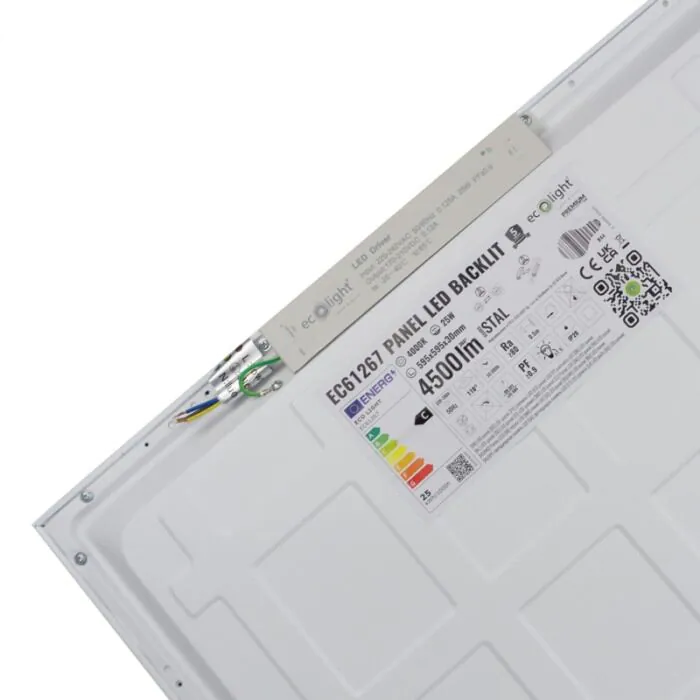

ZASILACZ
Zasilacz do potwierdzenia
Karta katalogowa tego kodu nie mówi, czy zasilacz jest dołączony do panelu, czy trzeba go dobrać osobno — to pytanie do dostawcy przed zamówieniem.
STEROWANIE
Sterowanie jasnością
Karta katalogowa nie deklaruje współpracy panelu ze ściemniaczem.
WARUNKI PRACY
Gdzie wolno go zamontować
Stopień ochrony IP20 zabezpiecza wnętrze oprawy przed dotknięciem palcem i przed większymi ciałami stałymi, ale nie przed wodą. To biuro, korytarz, sala lekcyjna, gabinet i suchy magazyn — nie strefa nad wanną, nie taras i nie hala myjni.
ODPORNOŚĆ
- Stopień szczelności
- IP20
- Kolor
- Biały
TRWAŁOŚĆ
Trwałość i pobór prądu
Współczynnik mocy (PF) > 0,9 — przy kilkunastu panelach na jednym obwodzie prąd pobierany z instalacji jest większy, niż wynikałoby z samej sumy watów, i to od niego dobiera się zabezpieczenie. Gwarancja na panel: 5 lat.
TRWAŁOŚĆ I GWARANCJA
- Współczynnik mocy (PF)
- > 0,9
- Napięcie zasilania
- 220 V albo 240 V AC
- Gwarancja
- 5 lat
Dokumenty producenta podają dla tego kodu dwie różne wartości jednego parametru. Dotyczy to parametru „trwałość" — do czasu rozstrzygnięcia u producenta nie podajemy go ani w opisie, ani w tabeli.
PRZED ZAMÓWIENIEM
Co sprawdzić przed zamówieniem
- Zmierz miejsce, w którym panel ma stanąć: obrys płyty to 595 × 595 mm.
- Wolne miejsce na grubość płyty: 30 mm.
- Sposób mocowania — producent nie podaje sposobu montażu dla tego kodu, więc potwierdź go u dostawcy przed zamówieniem.
- Obwód oświetleniowy 220 V albo 240 V AC doprowadzony do miejsca montażu.
- Barwa światła 4000 K — dobierz ją do opraw, które w tym pomieszczeniu już wiszą.
TABELA
Parametry techniczne
- Marka
- Eco Light
- Moc
- 25 W
- Strumień świetlny
- 4500 lm
- Barwa światła
- Biała neutralna
- Temperatura barwowa
- 4000 K
- Wskaźnik oddawania barw (CRI)
- > 80
- Kąt rozsyłu
- 110°
- Klasa energetyczna
- C
- Napięcie zasilania
- 220 V albo 240 V AC
- Współczynnik mocy (PF)
- > 0,9
- Stopień szczelności
- IP20
- Kształt
- Kwadrat
- Kolor
- Biały
- Gwarancja
- 5 lat
- Długość
- 595 mm
- Szerokość
- 595 mm
- Wysokość
- 30 mm
- Kod producenta
- EC61267
- EAN
- 5906555612673
DOKUMENTY
Dokumentacja Eco Light
Dokumenty producenta dla kodu EC61267 — do pobrania przed montażem.
