Opis

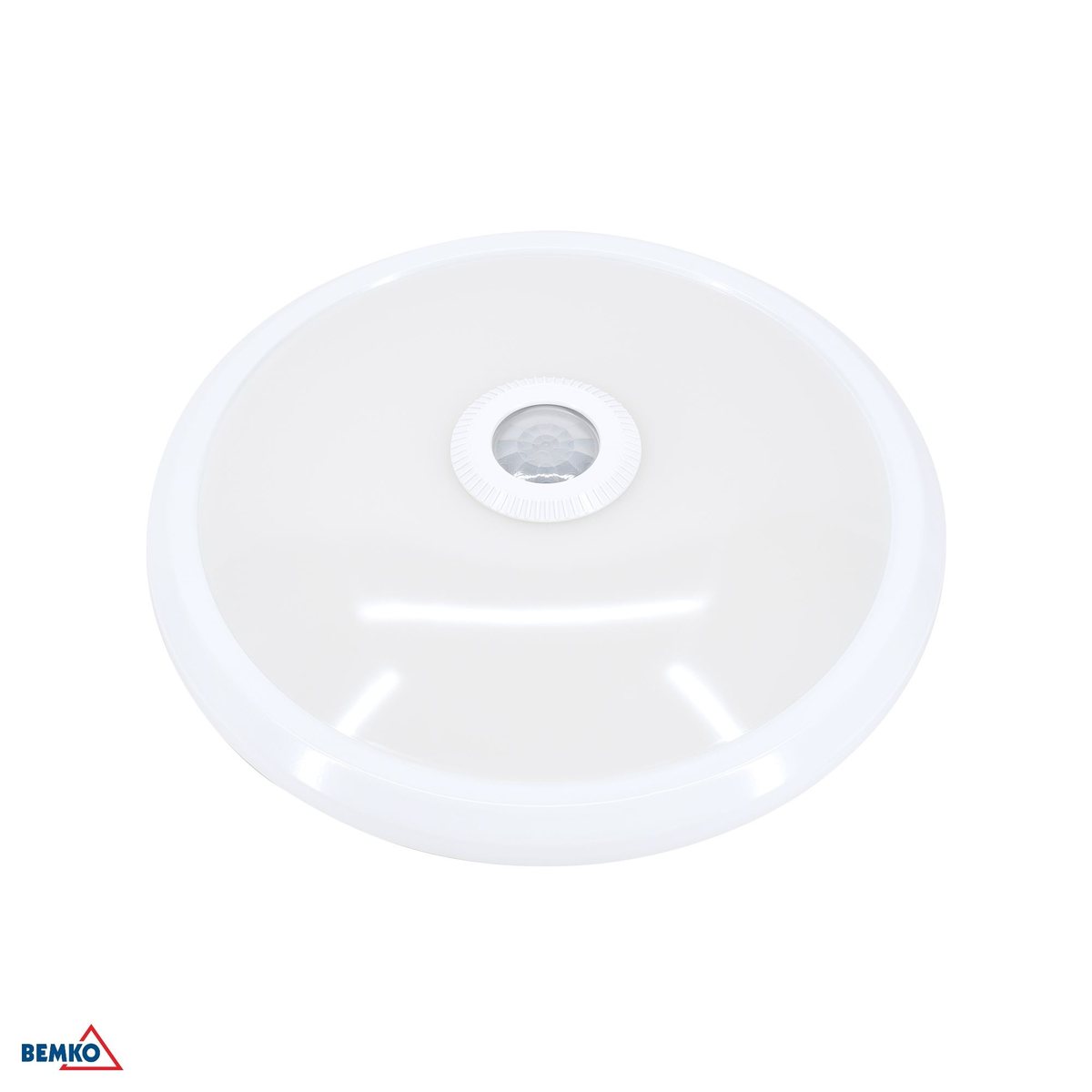

DORIA 20 W 4000 K
Plafoniera LED 1600 lm przy 20 W, w klasie IP20, z czujnikiem PIR (podczerwień).
1600 lm • 20 W • IP20 • IK08
Kod producenta: C38-ST57-204-PIR | EAN: 5900280921062
Plafoniera LED Bemko DORIA C38-ST57-204-PIR daje 1600 lm przy poborze 20 W. To 80 lm/W — i to jest liczba, którą warto porównywać, bo w nazwie oprawy stoi moc, a w pomieszczeniu widać strumień. Oprawa ma klasę IP20 i odporność mechaniczną IK08, a pracuje w zakresie -20 °C ÷ +40 °C. Te trzy liczby rozstrzygają, czy wolno ją powiesić w konkretnym pomieszczeniu — wcześniej niż cena i wcześniej niż wygląd.
Czujnik w oprawie
Nie ma osobnego czujnika na suficie, osobnej puszki ani przewodu sterującego. Jedno urządzenie, jeden punkt montażowy, jedno podłączenie 230 V.
Nastawa TIME
Ustawia, jak długo oprawa świeci po ostatnim wykrytym ruchu. W korytarzu zwykle wystarczy kilkadziesiąt sekund, na klatce — kilka minut.
Nastawa LUX
Próg zmierzchowy blokuje załączenie w dzień. Bez niego oprawa zapalałaby się także wtedy, gdy przez okno wpada dość światła.
Stal i poliwęglan
Stalowa podstawa trzyma kształt przy montażu, klosz z PC znosi uderzenia lepiej niż akryl.
Czujnik ruchu
Jak działa czujnik w oprawie DORIA
Czujnik jest wbudowany w oprawę i ma dwie nastawy: TIME decyduje, jak długo świeci światło po ostatnim ruchu, a LUX blokuje załączenie, gdy w pomieszczeniu jest dość światła dziennego. To wszystko, co trzeba ustawić.

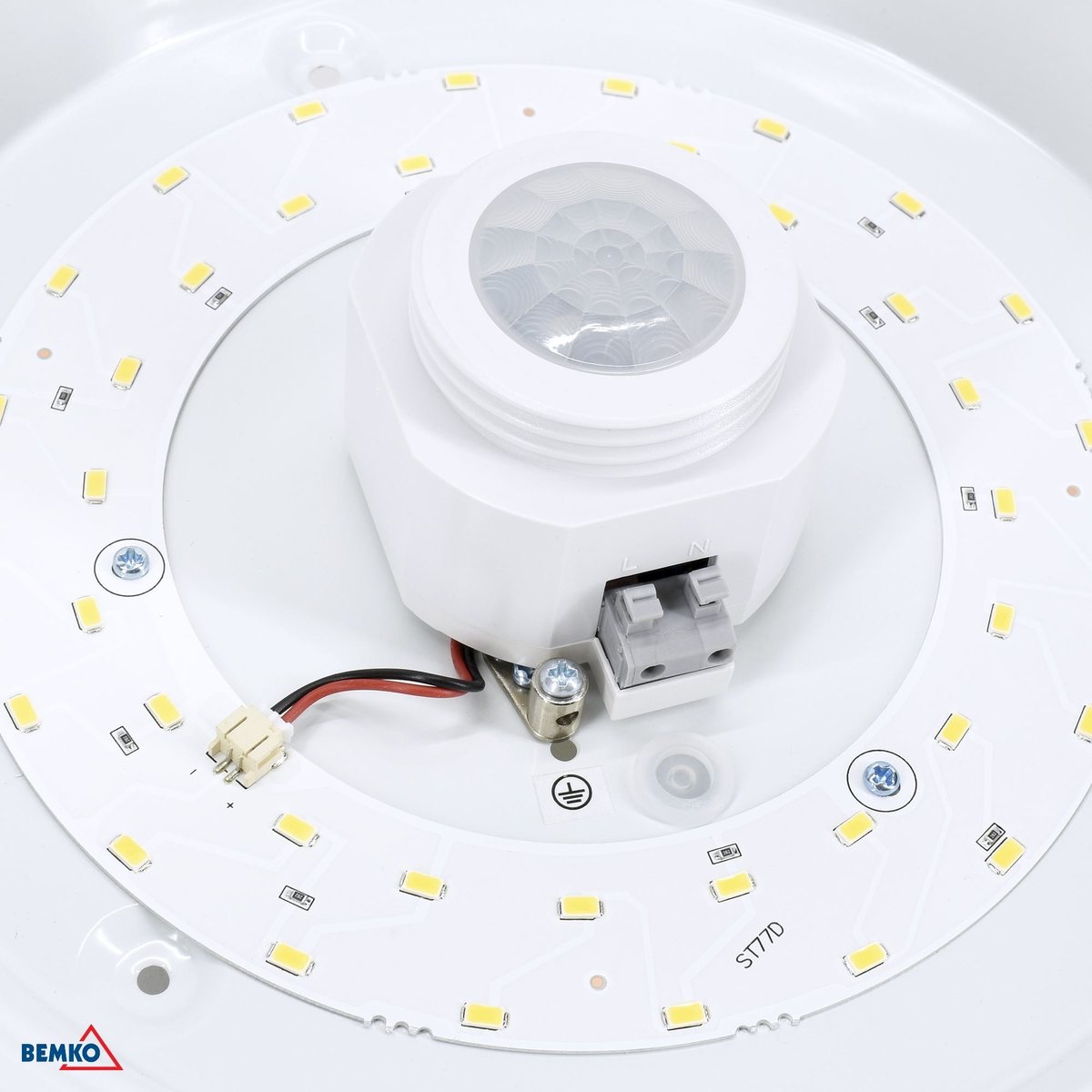

Czujnik PIR (podczerwień)
Oprawa ma wbudowany czujnik: ruchu (na podczerwień). Nie trzeba montować osobnego urządzenia ani prowadzić przewodu sterującego — czujnik i oprawa to jeden punkt na suficie i jedno podłączenie 230 V.
PIR — ruch ciepłego obiektu
Czujnik na podczerwień reaguje na ruch ciepłego obiektu w poprzek pola widzenia. Nie wykrywa przez przeszkody, więc nie załącza światła od ruchu w sąsiednim pomieszczeniu — to zaleta tam, gdzie oprawa wisi blisko drzwi.
Ile daje światła
Strumień, barwa i jakość światła DORIA
Stalowy korpus i klosz z poliwęglanu — konstrukcja prosta i tania w utrzymaniu. Mleczny klosz rozprasza światło modułów LED na całej powierzchni.
Strumień świetlny, nie moc
Oprawa daje 1600 lm. Moc 20 W mówi o rachunku za prąd, strumień — o tym, czy w pomieszczeniu będzie widno. Skuteczność wynosi 80 lm/W, czyli tyle światła wychodzi z każdego pobranego wata.
Barwa światła 4000K
Temperatura barwowa 4000K to światło neutralne, bez żółtego odcienia — kuchnia, biuro, korytarz, garaż. Barwa jest cechą oprawy — przy wbudowanych modułach LED nie da się jej zmienić po montażu.
Jakość światła: CRI i UGR
Wskaźnik CRI>80 oznacza, że barwy przedmiotów pod tą oprawą są oddawane wiernie — przy niższym wskaźniku tkaniny i twarze wyglądają szaro. UGR <22 to wskaźnik olśnienia; w pomieszczeniach z pracą wzrokową bywa parametrem odbiorowym.
Kąt rozsyłu 120°
Strumień rozchodzi się w stożku 120°. Im szerszy kąt, tym równomierniej oświetlona powierzchnia pod oprawą i tym mniej punktów potrzeba, żeby uniknąć ciemnych miejsc między nimi.
Trwałość 20 000 h
Producent podaje trwałość 20 000 h. Przy 8 godzinach świecenia dziennie to wieloletnia praca bez ingerencji — moduły LED w tej oprawie są wbudowane, więc trwałość dotyczy całej oprawy, nie wymiennego źródła.
Montaż

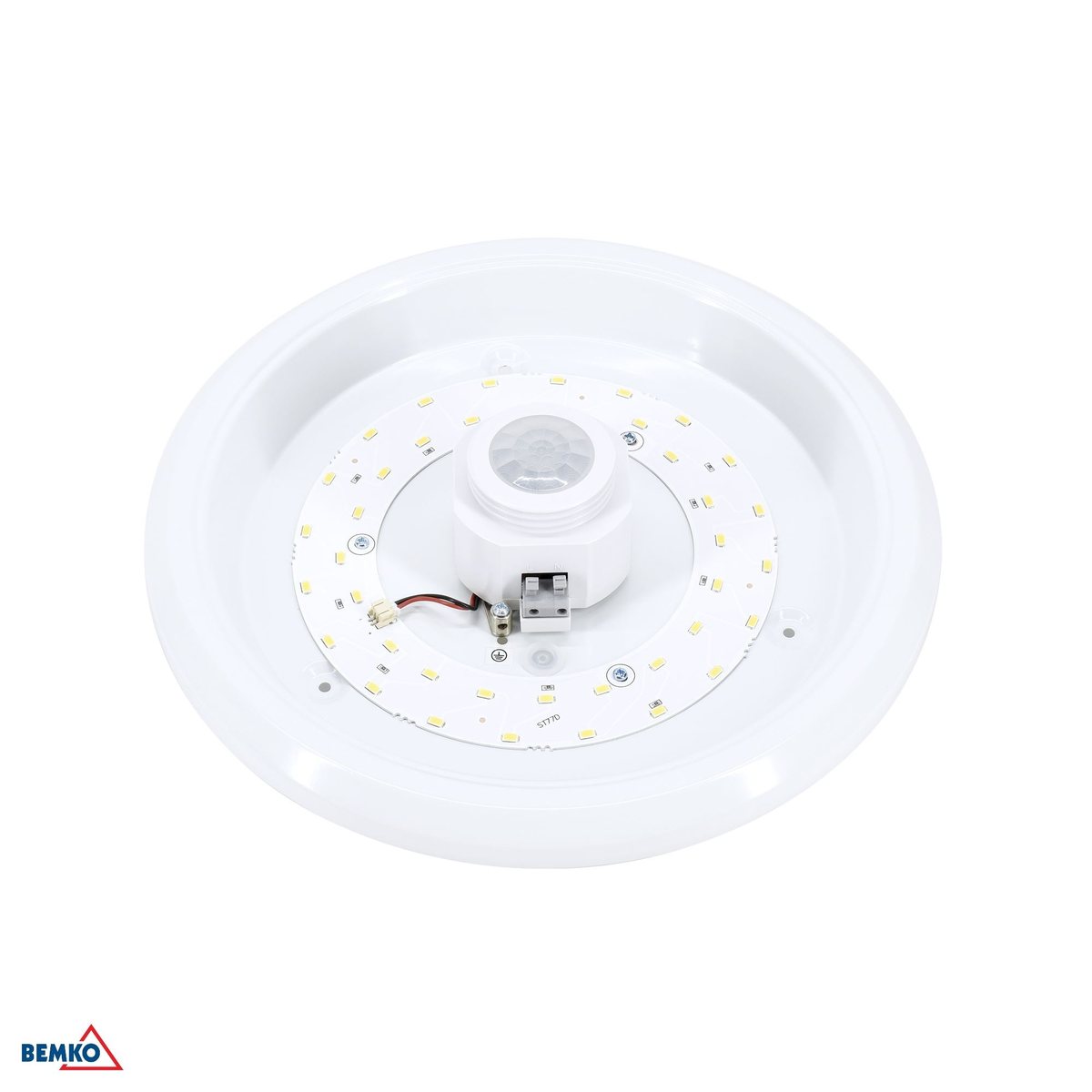

Co sprawdzić przed montażem
Złącze przyłączeniowe jest w korpusie, więc podłączenie sprowadza się do wpięcia 230 V. Czujnik nie ma osobnego zasilania ani osobnego przewodu sterującego.
- Sposób montażu: natynkowy — sufit lub ściana.
- Przyłącze: złącze przyłączeniowe w oprawie.
- Klosz: Mleczny.
- Regulacja czujnika: TIME (czas świecenia) i LUX (próg zmierzchowy).
- Kolor obudowy: biały — dostępna pełna paleta RAL.
- Zasilanie 230 V ~ 50 Hz.
- Normy z deklaracji zgodności: PN-EN 55015, PN-EN 60598-1, PN-EN 60598-2-1, PN-EN 61000-3-2, PN-EN 61000-3-3, PN-EN 61547.
- Dyrektywy: 2009/125/WE (ekoprojekt), 2011/65/UE (RoHS).
- Gwarancja producenta: 5 lat.
Gdzie wolno ją powiesić
Dopuszczenie DORIA: IP, IK i temperatura
IP20 to oprawa do pomieszczeń suchych: korytarz, klatka schodowa, pomieszczenie biurowe. IK08 daje odporność na uderzenie o energii 5 J, co w częściach wspólnych ma znaczenie.
IP20 — co to dopuszcza
IP20 oznacza ochrona przed dotknięciem palcem, bez ochrony przed wodą — wyłącznie pomieszczenia suche. To pierwsza rzecz do sprawdzenia, bo oprawa o niższym stopniu w takim miejscu nie ma prawa pracować — niezależnie od tego, jak dobrze świeci.
IK08 — odporność na uderzenie
IK08 odpowiada energii uderzenia 5 J. To poziom, przy którym przypadkowe uderzenie nie kończy się wymianą klosza — warsztat, piwnica, część wspólna budynku.
Temperatura pracy -20 °C ÷ +40 °C
Zakres -20 °C ÷ +40 °C decyduje o dopuszczeniu do pomieszczeń nieogrzewanych i do przestrzeni podstropowych, które latem mocno się nagrzewają. Sam stopień IP tego nie rozstrzyga — oprawa szczelna, ale o wąskim zakresie temperatur, w mroźnym magazynie i tak zawiedzie.
Klasa ochronności Class I
Klasa I wymaga podłączenia przewodu ochronnego — oprawa ma zacisk PE i bez niego nie wolno jej zamontować.
Materiał obudowy
stal, klosz: PC. Materiał odpowiada za to, jak oprawa znosi uderzenia, promieniowanie UV i różnice temperatur — i dlatego idzie w parze ze stopniem IK.
Dobór wariantu
Który wariant DORIA wybrać
Warianty DORIA montuje się tak samo i mają tę samą obudowę — różnią się strumieniem, barwą światła, kolorem i tym, czy mają czujnik ruchu. To są jedyne pytania do rozstrzygnięcia przy wyborze.
1600 lm, 20 W, 4000K, czujnik PIR (podczerwień)
Wariant z czujnikiem — światło załącza się samo, bez włącznika. Do ciągów komunikacyjnych i pomieszczeń, w których wchodzi się z zajętymi rękami.
Słabszy wariant tej samej serii
1000 lm, 12 W, 4000K, czujnik PIR (podczerwień) Zobacz wariant C38-ST57-124-PIR.
Zastosowania
Gdzie sprawdzi się DORIA
Korytarz i przedpokój
Światło zapala się samo, gdy masz zajęte ręce.
Klatka schodowa
Jedna oprawa zamiast oprawy i czujnika — mniej elementów do zamontowania i do serwisu.
Pomieszczenie gospodarcze
Nastawa TIME pozwala dobrać czas świecenia do tego, jak długo się w nim przebywa.
Biuro i pomieszczenie socjalne
Próg LUX blokuje załączanie w godzinach, gdy wystarcza światło dzienne.
Do pobrania
Dokumentacja producenta
Komplet dokumentów Bemko — karta katalogowa z tabelą wariantów, instrukcja montażu oraz deklaracja zgodności UE z wykazem norm.
- Karta katalogowa (EN) (PDF)
- Deklaracja zgodności UE (PDF)
- Karta katalogowa (PDF)
- Instrukcja montażu i obsługi (PDF)
Specyfikacja
Dane techniczne
- Barwa światła
- 4000K
- Długość
- 290 mm
- Gwarancja
- 5 lat
- Karton
- 10
- Kąt rozsyłu
- 120°
- Klasa ochronności
- Class I
- Klosz
- Mleczny
- Materiał
- stal, klosz: PC
- Moc w trybie czuwania (Psb)
- Psb<0,5 W
- Moc w trybie włączenia (Pon)
- 20 W
- Napięcie znamionowe
- 230 V ~ 50 Hz
- Paleta
- 150
- Rodzaj produktu
- Wyposażony
- Stopień ochrony (IK)
- IK08
- Strumień świetlny
- 1600 lm
- Szerokość
- 290 mm
- Temperatura pracy
- -20 °C ÷ +40 °C
- Trwałość
- 20 000 h
- Typ czujnika
- Ruchu (na podczerwień)
- UGR
- <22
- Wskaźnik oddawania barw (CRI)
- CRI>80

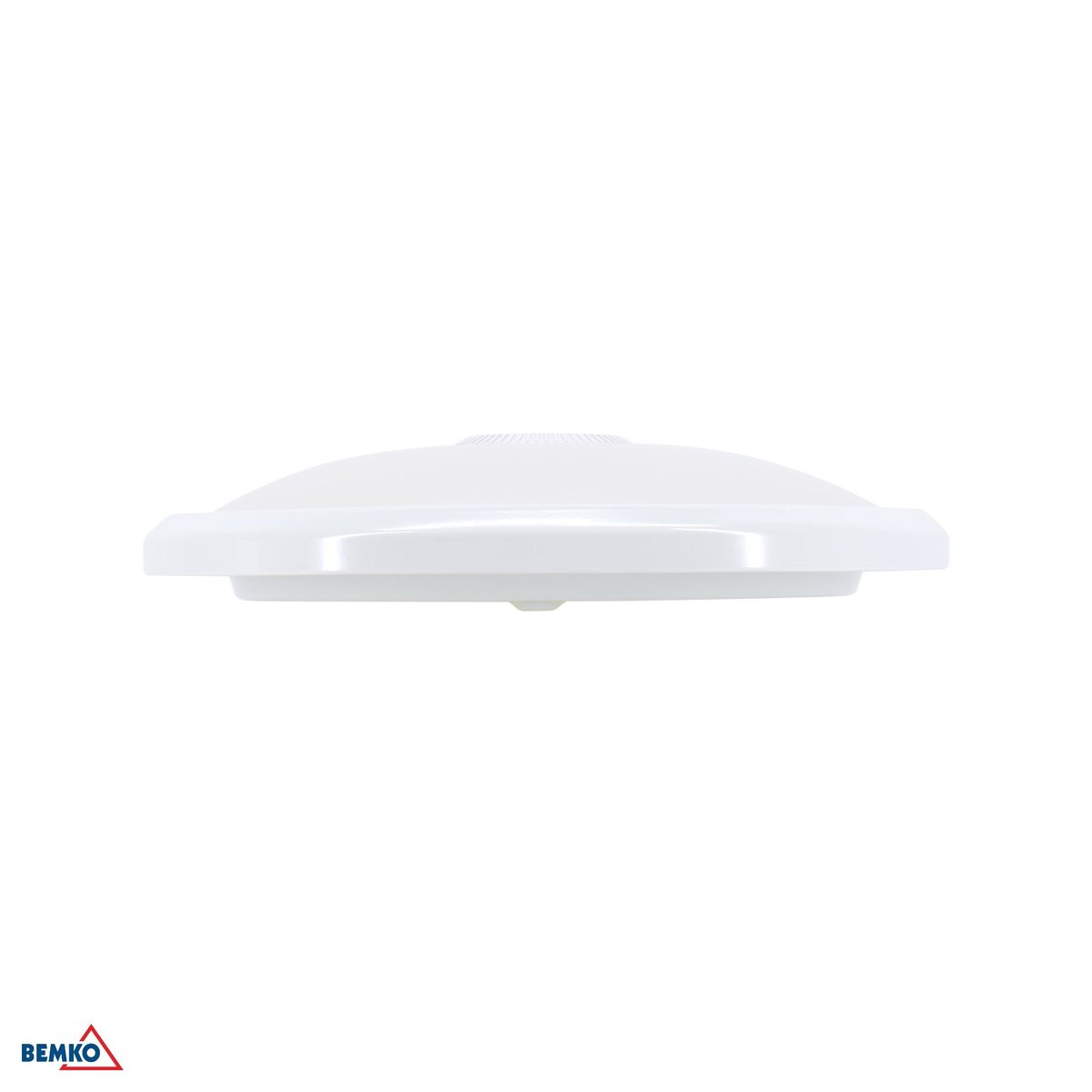

- Wysokość
- 60 mm
- Stopień szczelności
- IP20
- Marka
- Bemko
- Sposób montażu
- natynkowy — sufit lub ściana
- Źródło światła
- wbudowane moduły LED
- Przyłącze
- złącze przyłączeniowe w oprawie
- Regulacja czujnika
- TIME (czas świecenia) i LUX (próg zmierzchowy)
- Kształt
- okrągła
- Kolor obudowy
- biały — dostępna pełna paleta RAL
- Normy z deklaracji zgodności
- PN-EN 55015, PN-EN 60598-1, PN-EN 60598-2-1, PN-EN 61000-3-2, PN-EN 61000-3-3, PN-EN 61547
- Dyrektywy
- 2009/125/WE (ekoprojekt), 2011/65/UE (RoHS)
- Czujnik ruchu
- PIR (podczerwień)
- Skuteczność świetlna
- 80 lm/W (strumień ÷ moc)
- Kod producenta
- C38-ST57-204-PIR
- EAN
- 5900280921062
