Opis

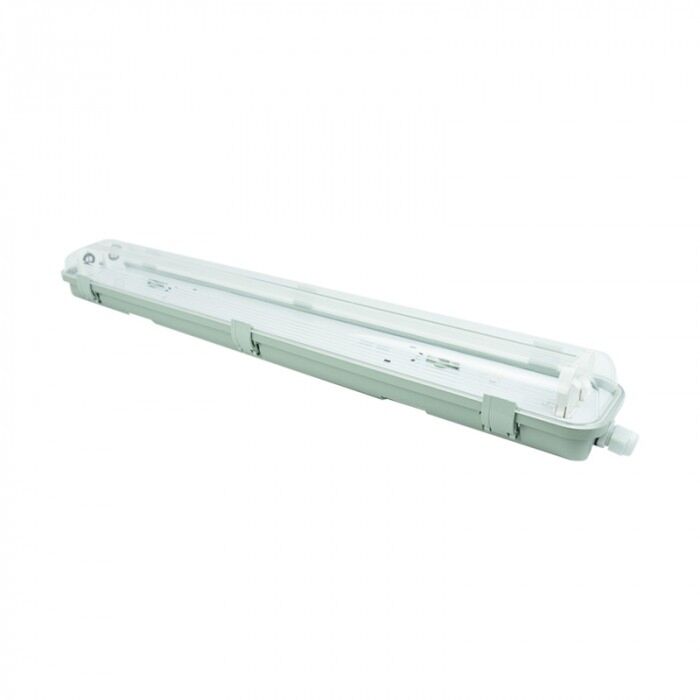

Obudowa Full Plate Eco Light EC20411 na dwie świetlówki T8 60 cm
Obudowa bez świetlówek — jednolita konstrukcja Full Plate, inny sposób montażu niż standardowa obudowa tej rodziny.
2 × G13 • 60 cm • IP65 • Klasa I
Kod producenta: EC20411 | EAN: 5905036204116
Oprawa hermetyczna Eco Light EC20411 to obudowa Full Plate na dwie świetlówki T8 z gniazdem G13, przystosowana do świetlówek o długości 60 cm — podobnie jak inne puste obudowy tej rodziny, nie ma w zestawie świetlówek, dobiera się je i kupuje osobno. Różni się jednak konstrukcją: karta katalogowa oznacza ją polem RODZAJ jako Full Plate — jednolitą, półprzezroczystą bryłą, w przeciwieństwie do klasycznej obudowy tej rodziny złożonej z nieprzezroczystego korpusu i osobnego klosza. Stopień ochrony IP65 i klasa ochronności I są takie same jak w wariancie standardowym — różnicę i jej znaczenie dla montażu wyjaśnia osobna sekcja niżej.
Świetlówki osobno
Obudowa ma dwa gniazda G13, ale bez tub — 2 × T8 60 cm kupuje się oddzielnie.
IP65
Wnętrze jest szczelnie zamknięte przed pyłem i wodą wpadającą pod ciśnieniem z każdej strony.
Konstrukcja Full Plate
Jednolita bryła, montowana na osobnych uchwytach — inaczej niż obudowa standardowa.
Zasilanie jednostronne
Kabel wchodzi jednym końcem obudowy do listwy zaciskowej wewnątrz.
Dobór źródła światła
Jakie świetlówki pasują do tej obudowy
Obudowa ma dwa gniazda G13 — standardowy trzonek liniowych świetlówek T8, zarówno LED, jak i tradycyjnych. Karta katalogowa producenta określa źródło światła jako 2 × T8 60 cm (brak w zestawie): pasują dwie takie świetlówki na komplet. Po zakończeniu żywotności diod wymienia się tylko świetlówki osadzone w gnieździe, nie całą oprawę.
- Karta katalogowa nie podaje mocy ani strumienia świetlnego tej obudowy — te parametry ma dopiero konkretna świetlówka, którą się do niej wkłada, nie sam korpus.
- Zasilanie jest jednostronne: kabel z instalacji wchodzi jednym końcem obudowy przez dławik kablowy do listwy zaciskowej wewnątrz.

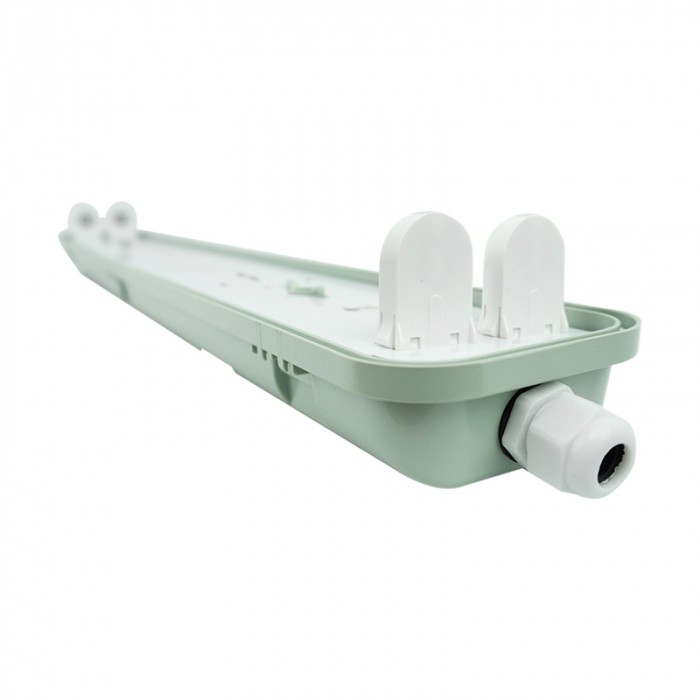

Dwa puste gniazda G13 na jednym końcu obudowy — świetlówki wkłada się po zakupie osobno.
Konstrukcja
Czym Full Plate różni się od obudowy standardowej
Karta katalogowa oznacza ten wariant polem RODZAJ jako Full Plate — na zdjęciach produktowych widać jednolitą, półprzezroczystą bryłę bez podziału na nieprzezroczysty korpus i osobny klosz mocowany zatrzaskami, jaki ma standardowa obudowa tej rodziny (np. Eco Light EC79691). Wysokość obudowy Full Plate wynosi 76 mm, a obudowa standardowa tej samej długości (Eco Light EC79691) ma wysokość 61 mm — różnica w konstrukcji ma odzwierciedlenie w wymiarach.
- Instrukcja montażu pokazuje inną procedurę niż obudowa standardowa: najpierw przykręca się do sufitu lub ściany uchwyty rozmieszczone wzdłuż całej długości oprawy, dopiero potem zatrzaskuje się na nich złożoną obudowę z założoną świetlówką.
- W obudowie standardowej tej rodziny oprawę mocuje się bezpośrednio zaczepami sprężynowymi na jej własnym korpusie, bez osobnego etapu montażu uchwytów na suficie.
Potrzebujesz klasycznej, dwuczęściowej konstrukcji w tej samej długości? Obudowa standardowa (bez wersji Full Plate) na te same dwie świetlówki 60 cm to Eco Light EC79691 — montowana bezpośrednio zaczepami sprężynowymi, bez osobnych uchwytów.

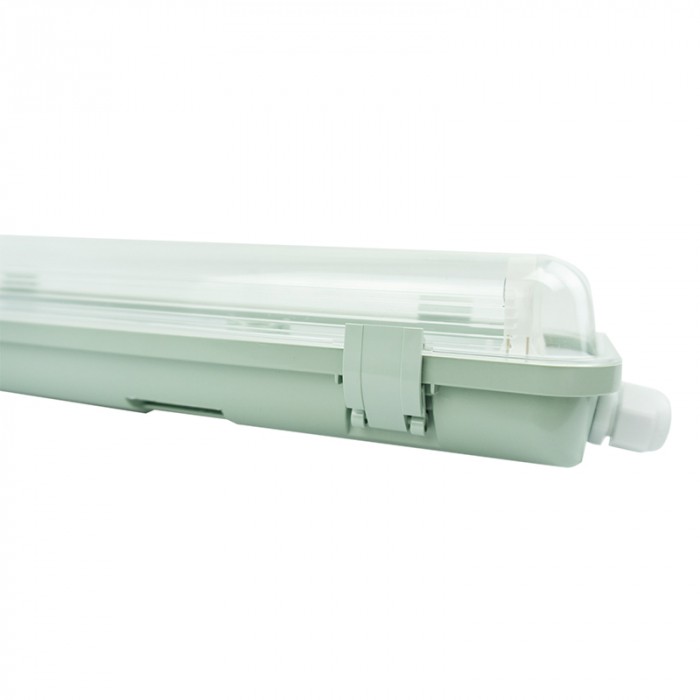

Jednolita bryła obudowy Full Plate z osobnym uchwytem montażowym pośrodku długości.
Warunki pracy
Warunki montażu i zasilania
Stopień ochrony IP65 oznacza pełną pyłoszczelność i odporność na strugi wody z dowolnego kierunku — obejmuje bryzgi i spryskiwanie, ale nie zalanie ani zanurzenie. Karta katalogowa dopuszcza montaż zarówno na zewnątrz, jak i wewnątrz budynku, w tym w pomieszczeniach wilgotnych i zapylonych. W dostępnej instrukcji montażu tego wariantu nie ma piktogramu ani zapisu zawężającego montaż zewnętrzny do miejsc osłoniętych — w odróżnieniu od obudowy standardowej tej rodziny, gdzie taki zapis istnieje. Przed montażem w pełni odkrytej przestrzeni warto mimo to skonsultować to z instalatorem, bo dokumentacja tego konkretnego wariantu nie opisuje tej sytuacji wprost.
- Obudowa jest przystosowana do napięcia 220–240 V, 50 Hz — zwykłej sieci jednofazowej, bez transformatora ani osobnego zasilacza.
- Klasa ochronności I oznacza, że ochrona przed porażeniem opiera się na uziemieniu — instalacja zasilająca musi mieć podłączony przewód ochronny PE, a jego podłączenie do oprawy powinien wykonać uprawniony elektryk.
Obsługa
Co decyduje o załączeniu światła
Wyłącznik na obudowie
Brak
Włączanie i wyłączanie zapewnia wyłącznik zamontowany w instalacji zasilającej.
Czujnik ruchu
Brak
Po podłączeniu do zasilania świetlówki będą świecić bez przerwy, dopóki obwód pozostaje włączony.
Ściemnianie
Niedostępne
W tym obwodzie nie stosuje się ściemniacza — świetlówki pracują tylko na pełnej jasności.
Budowa
Z czego jest zrobiona i jakie ma wymiary
Klosz obudowy jest wykonany z przezroczystego polistyrenu (PS) — przepuszcza światło świetlówek bez rozpraszania go na kolorowo. Materiał samego korpusu nie jest podany ani w karcie katalogowej, ani w feedzie dostawcy. Przy wyborze miejsca montażu istotny jest komplet trzech wymiarów — 663 × 100 × 76 mm (długość × szerokość × wysokość) — bo w przestrzeni ograniczonej wysokością (np. między sufitem a górną krawędzią regału) właśnie wysokość 76 mm decyduje, czy obudowa się zmieści. Gwarancja producenta na tę obudowę wynosi 2 lata.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Konstrukcja obudowy
- Full Plate
- Źródło światła
- 2 × T8 60 cm (brak w zestawie)
- Gniazdo źródła światła
- G13
- Napięcie zasilania
- 220–240 V, 50 Hz
- Zasilanie
- Jednostronne
- Stopień szczelności
- IP65
- Klasa ochronności
- I
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Wymiary (dł. × szer. × wys.)
- 663 × 100 × 76 mm
- Materiał klosza
- PS (polistyren), przezroczysty
- Klosz
- Przezroczysty
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Możliwość ściemniania
- Nie
- Gwarancja
- 2 lata
- Karton zbiorczy
- 10 szt.
- Kod producenta
- EC20411
- EAN
- 5905036204116
