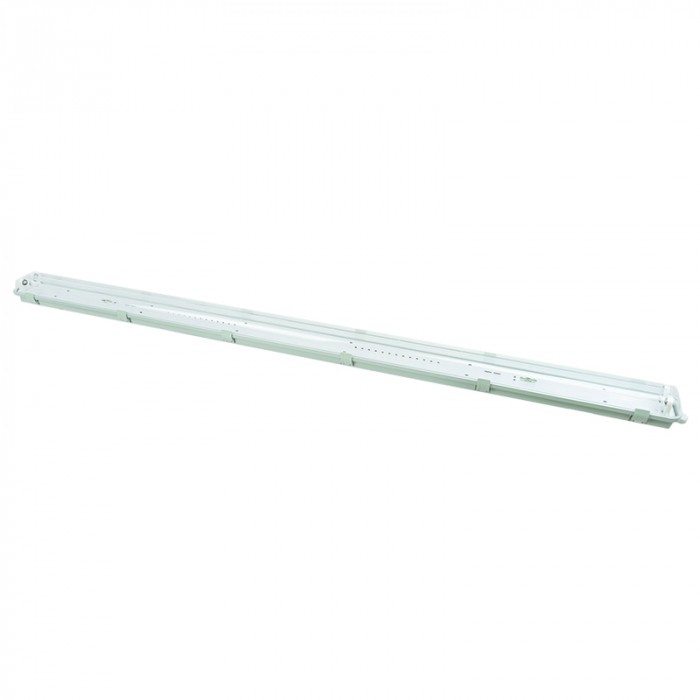

Obudowa Full Plate Eco Light EC20413 na dwie świetlówki T8 150 cm
Obudowa bez świetlówek — najdłuższy wariant linii Full Plate, montaż na osobnych uchwytach.
2 × G13 • 150 cm • IP65 • Klasa I
Kod producenta: EC20413 | EAN: 5905036204130
Oprawa hermetyczna Eco Light EC20413 to obudowa Full Plate na dwie świetlówki T8 z gniazdem G13, przystosowana do świetlówek o długości 150 cm — najdłuższy wariant tej linii. Podobnie jak pozostałe puste obudowy tej rodziny nie ma świetlówek w zestawie — dobiera się je i kupuje osobno. Karta katalogowa oznacza konstrukcję polem RODZAJ jako Full Plate: jednolita, półprzezroczysta bryła montowana na osobnych uchwytach, inaczej niż standardowa obudowa tej rodziny. Stopień ochrony IP65 i klasa ochronności I są takie same jak w krótszych wariantach tej samej linii.
Świetlówki osobno
Obudowa ma dwa gniazda G13, ale bez tub — 2 × T8 150 cm kupuje się oddzielnie.
IP65
Wnętrze jest szczelnie zamknięte przed pyłem i wodą wpadającą pod ciśnieniem z każdej strony.
Konstrukcja Full Plate
Jednolita bryła montowana na osobnych uchwytach zamiast bezpośrednio zaczepami.
Zasilanie jednostronne
Kabel wchodzi jednym końcem obudowy do listwy zaciskowej wewnątrz.
Dobór źródła światła
Jakie świetlówki pasują do tej obudowy
Obudowa ma dwa gniazda G13 — standardowy trzonek liniowych świetlówek T8. Karta katalogowa określa źródło światła jako 2 × T8 150 cm (brak w zestawie): świetlówka o innej długości fizycznie nie osadzi się w tych gniazdach. Po zakończeniu żywotności wymienia się tylko świetlówki, nie całą obudowę.
- Karta katalogowa nie podaje mocy ani strumienia świetlnego tej obudowy — te parametry ma dopiero wybrana świetlówka, nie sam korpus.
- Zasilanie jest jednostronne: kabel z instalacji wchodzi jednym końcem obudowy przez dławik kablowy do listwy zaciskowej wewnątrz.
Potrzebujesz krótszej obudowy w tej samej konstrukcji? Wersja na świetlówki 120 cm w tej samej linii Full Plate to Eco Light EC20412.

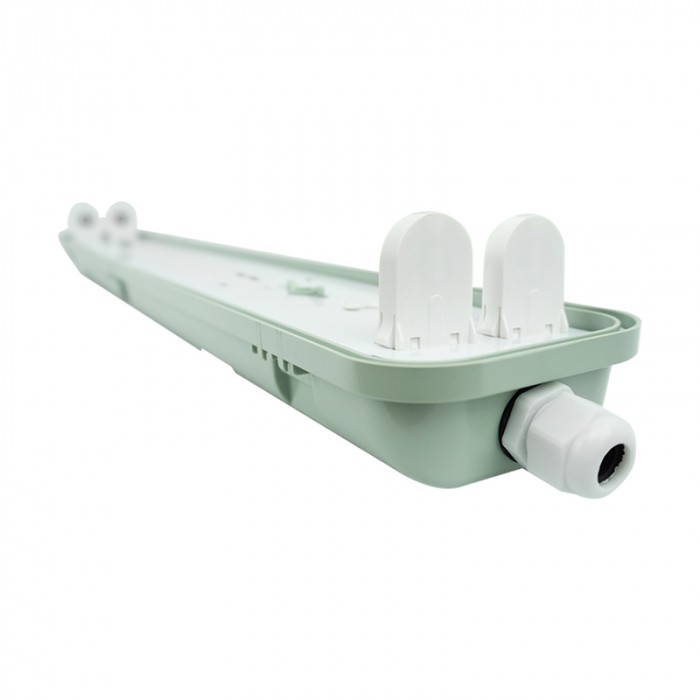

Dwa puste gniazda G13 na jednym końcu obudowy — świetlówki wkłada się po zakupie osobno.
Konstrukcja
Co oznacza oznaczenie Full Plate na karcie katalogowej
Karta katalogowa EC20413 ma w polu RODZAJ wpisane Full Plate — na zdjęciach produktowych tej linii widać jednolitą, półprzezroczystą bryłę, bez podziału na nieprzezroczysty korpus i osobny klosz mocowany zatrzaskami, jaki mają standardowe obudowy tej rodziny. Wysokość tej obudowy to 76 mm — identycznie jak w krótszych wariantach 60 i 120 cm tej samej linii, mimo że to najdłuższy z trzech.
- Instrukcja montażu pokazuje montaż na uchwytach: najpierw przykręca się je do sufitu lub ściany wzdłuż całej długości oprawy, dopiero potem zatrzaskuje się na nich złożoną obudowę z założoną świetlówką.
- Przy długości 150 cm liczba i rozstaw punktów podparcia mają jeszcze większe znaczenie niż przy krótszych wariantach — dłuższa bryła wymaga równomiernego podparcia na całej długości.

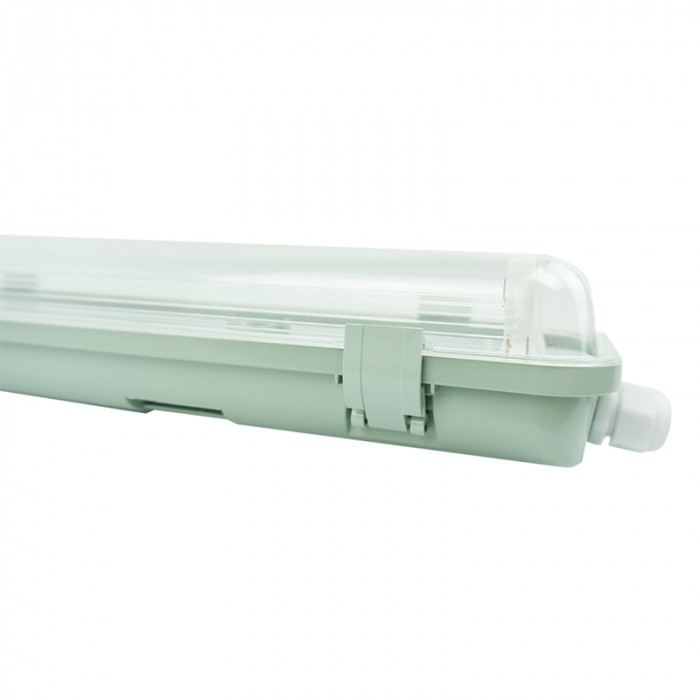

Jednolita, półprzezroczysta bryła obudowy Full Plate na całej długości 150 cm.
Warunki pracy
Gdzie można zamontować tę obudowę
Stopień ochrony IP65 oznacza pełną pyłoszczelność i odporność na strugi wody z dowolnego kierunku — obejmuje bryzgi i spryskiwanie, nie zalanie ani zanurzenie. Karta katalogowa dopuszcza montaż zarówno na zewnątrz, jak i wewnątrz budynku, w tym w pomieszczeniach wilgotnych i zapylonych. Dostępna instrukcja montażu tej linii Full Plate nie zawiera piktogramu ani zapisu zawężającego montaż zewnętrzny do miejsc osłoniętych, w odróżnieniu od instrukcji obudowy standardowej tej rodziny — przed montażem w pełni odkrytej przestrzeni warto to mimo to skonsultować z instalatorem.
- Obudowa jest przystosowana do napięcia 220–240 V, 50 Hz — zwykłej sieci jednofazowej, bez transformatora ani osobnego zasilacza.
- Klasa ochronności I oznacza, że ochrona przed porażeniem opiera się na uziemieniu — instalacja zasilająca musi mieć podłączony przewód ochronny PE, a jego podłączenie do oprawy powinien wykonać uprawniony elektryk.
Obsługa
Co decyduje o załączeniu światła
Wyłącznik na obudowie
Brak
Włączanie i wyłączanie zapewnia wyłącznik zamontowany w instalacji zasilającej.
Czujnik ruchu
Brak
Po podłączeniu do zasilania świetlówki będą świecić bez przerwy, dopóki obwód pozostaje włączony.
Ściemnianie
Niedostępne
W tym obwodzie nie stosuje się ściemniacza — świetlówki pracują tylko na pełnej jasności.
Budowa
Z czego jest zrobiona i jakie ma wymiary
Klosz obudowy jest wykonany z przezroczystego polistyrenu (PS) — przepuszcza światło świetlówek bez rozpraszania go na kolorowo. Materiał samego korpusu nie jest podany ani w karcie katalogowej, ani w feedzie dostawcy. Obudowa ma wymiary 1560 × 100 × 76 mm (długość × szerokość × wysokość) — to największy gabaryt w całej rodzinie hermetycznych opraw świetlówkowych Eco Light, wynikający z długości pary świetlówek 150 cm. Gwarancja producenta wynosi 2 lata.
Specyfikacja
Parametry techniczne
- Marka
- Eco Light
- Konstrukcja obudowy
- Full Plate
- Źródło światła
- 2 × T8 150 cm (brak w zestawie)
- Gniazdo źródła światła
- G13
- Napięcie zasilania
- 220–240 V, 50 Hz
- Zasilanie
- Jednostronne
- Stopień szczelności
- IP65
- Klasa ochronności
- I
- Do użytku zewnętrznego
- Tak
- Do użytku wewnętrznego
- Tak
- Wymiary (dł. × szer. × wys.)
- 1560 × 100 × 76 mm
- Materiał klosza
- PS (polistyren), przezroczysty
- Klosz
- Przezroczysty
- Wyłącznik na obudowie
- Nie
- Czujnik ruchu
- Brak
- Możliwość ściemniania
- Nie
- Gwarancja
- 2 lata
- Karton zbiorczy
- 10 szt.
- Kod producenta
- EC20413
- EAN
- 5905036204130
