Opis
DLM 20 W
Downlight natynkowy — punktowe światło na stropie bez sufitu podwieszanego.
20 W • 1800 lm • 4000 K • 45° • IP44 • IK08 • 5 lat gwarancji
Kod producenta: C70-DLM-200-4K-WH | EAN: 5900280950574
Oprawa downlight LED Bemko MAFED to natynkowa wersja klasycznego oczka — cały osprzęt, razem z modułem LED i zasilaczem, mieści się w tubie o wymiarach Ø94 × 125 mm przykręcanej wprost do stropu. Nie potrzebujesz otworu montażowego ani przestrzeni nad sufitem, więc oprawa wchodzi tam, gdzie downlight podtynkowy jest nie do zamontowania: na strop żelbetowy i na sufit, nad którym nie ma wolnej przestrzeni na korpus i zasilacz. Daje 1800 lm przy poborze 20 W, w wąskim rozsyle 45°, czyli wyraźnym snopie zamiast rozmytej poświaty.
Rozsył 45°
Wąska wiązka daje na podłodze wyraźne koło światła. Rozsył do akcentowania i oświetlania stanowisk, nie do równomiernego oświetlenia pokoju.
90 lm/W skuteczności
1800 lm z 20 W. Współczynnik mocy DF > 0,9 oznacza, że oprawa nie obciąża instalacji mocą bierną ponad to, co wynika z jej poboru.
IP44 od czoła, IK08
Front chroniony przed bryzgami wody, obudowa wytrzymuje uderzenie o energii odpowiadającej klasie IK08. To dopuszcza oprawę do łazienki i pod zadaszenie.
UGR < 19
Wskaźnik olśnienia poniżej 19 to wartość wymagana w pomieszczeniach biurowych. Głęboko osadzony odbłyśnik chowa źródło przed wzrokiem stojącego człowieka.
Konstrukcja
Dlaczego downlight Bemko MAFED nie potrzebuje otworu w suficie
Cała oprawa jest na wierzchu

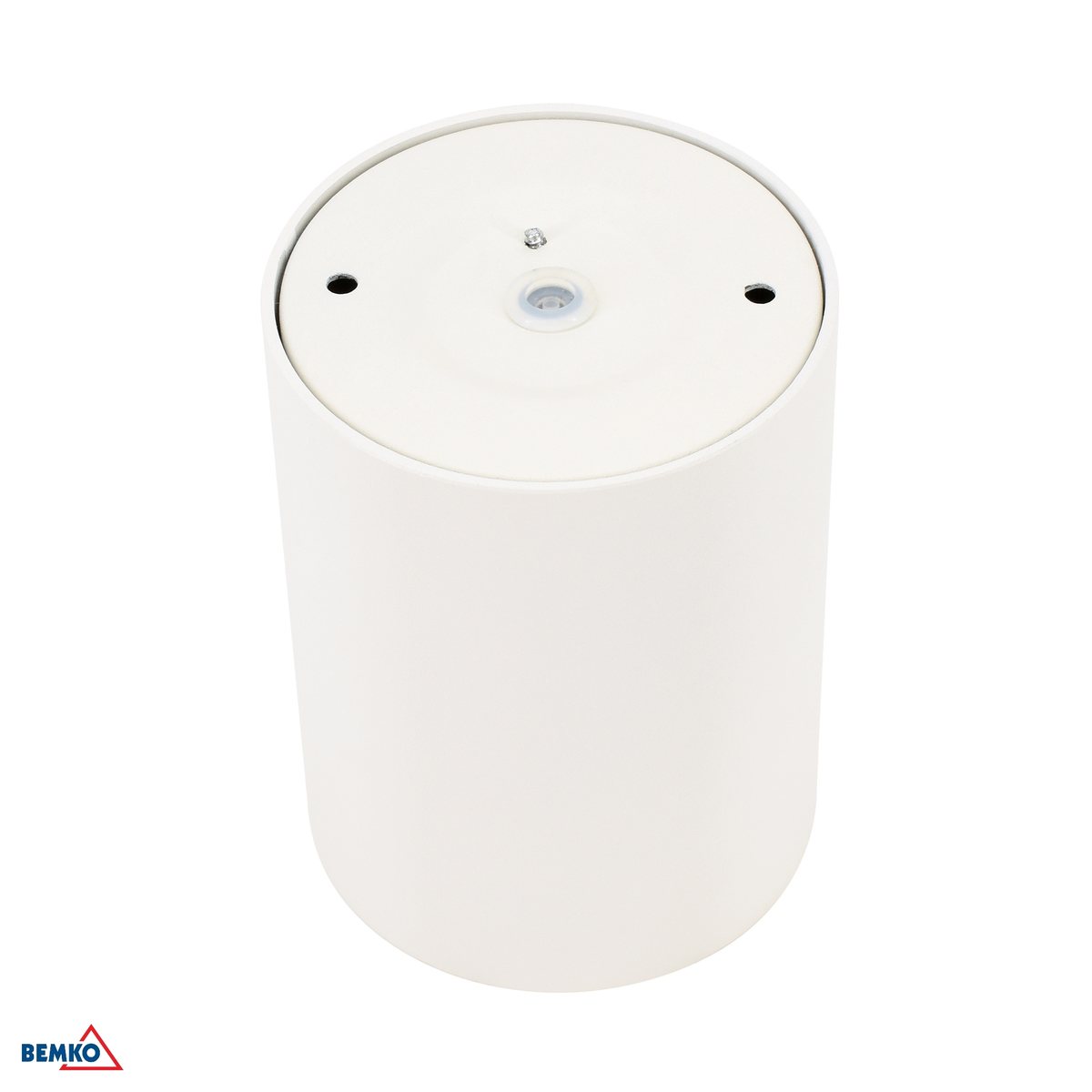

Montaż to przykręcenie podstawy do stropu, wprowadzenie przewodu przez przepust i podłączenie 230 V~ 50 Hz. Korpus Ø94 × 125 mm zostaje pod stropem w całości, więc jego wysokość trzeba doliczyć do prześwitu pomieszczenia.
Stop aluminium odprowadza ciepło
Korpus ze stopu aluminium z elementami z tworzywa pracuje jak radiator: ciepło z modułu LED idzie w ściankę tuby i dalej w powietrze. Dlatego oprawy natynkowej nie wolno obudowywać ani zakrywać — odcięcie konwekcji skraca życie diod.
Lustrzany odbłyśnik zamiast klosza

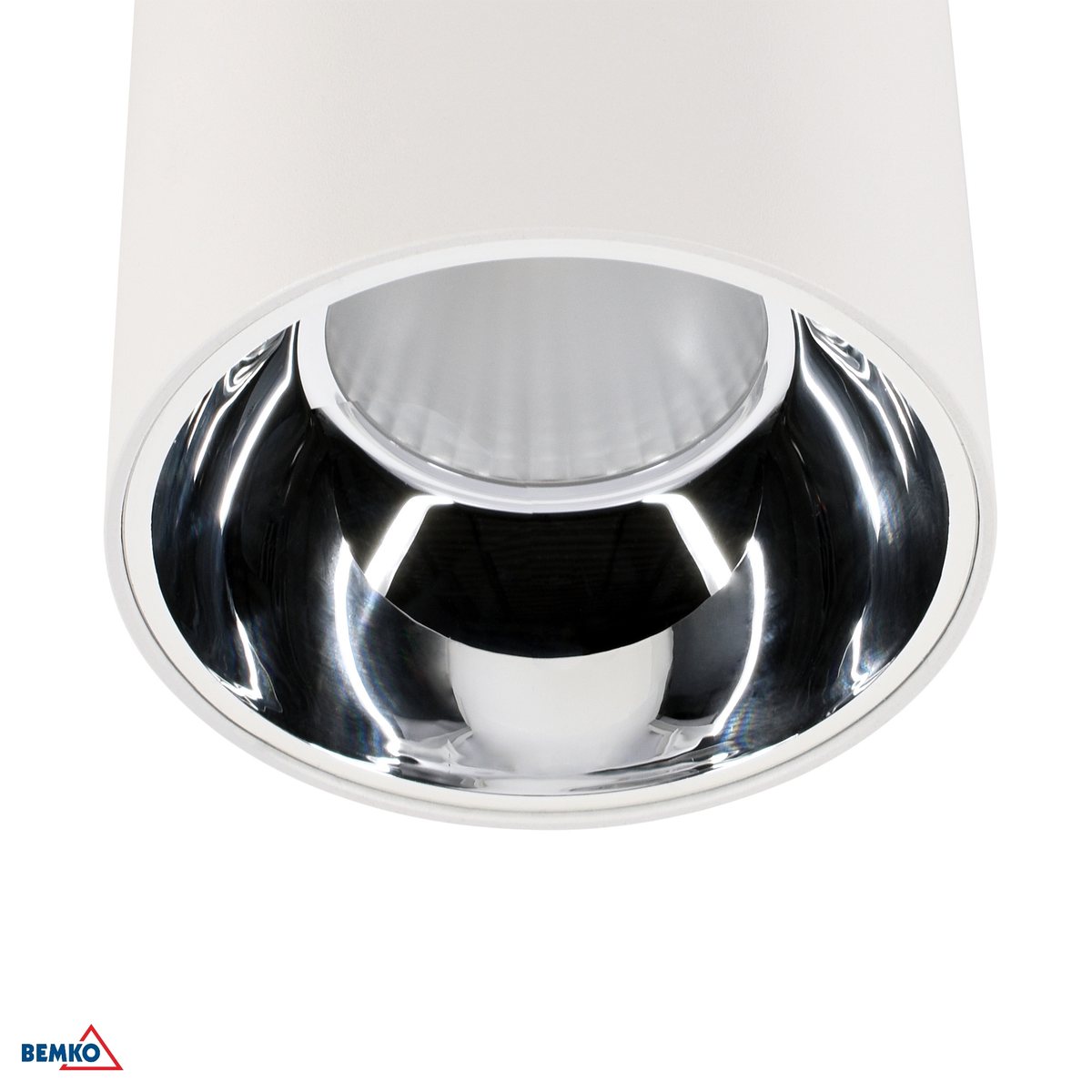

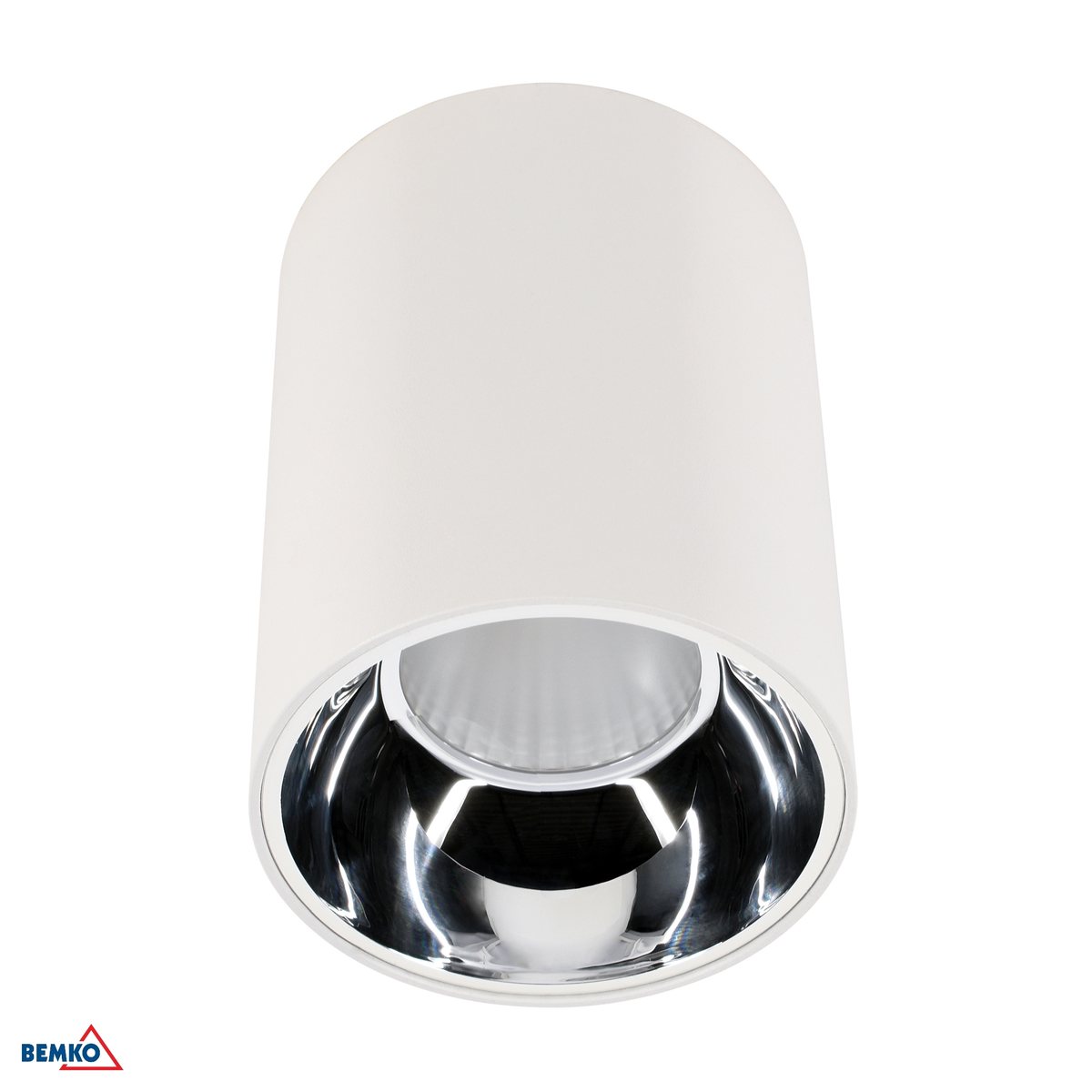

Polerowany reflektor zbiera światło modułu w wiązkę 45° i jednocześnie odsuwa jasny punkt w głąb tuby. To stąd bierze się UGR < 19 — patrząc z boku, nie widzisz świecącej diody, tylko rozświetlone wnętrze odbłyśnika.
Atest PZH
Oprawa ma atest Państwowego Zakładu Higieny, wymagany przy odbiorze pomieszczeń produkcji żywności, gastronomii i placówek medycznych. Atest jest do pobrania niżej.
Dobór wariantu
Biała czy czarna tuba
MAFED 20 W w barwie 4000 K występuje w dwóch kolorach obudowy. Parametry świetlne są w nich identyczne — 1800 lm, 45°, IP44 — więc wybór dotyczy wyłącznie tego, czy oprawa ma zniknąć na jasnym suficie, czy być widocznym elementem wnętrza.
Znika na białym stropie
Biała tuba na białym suficie czyta się jak element wykończenia, nie jak zamontowany sprzęt. Domyślny wybór do mieszkań, biur i pomieszczeń sanitarnych.
Kontrast i mniej odblasków
Czarna obudowa jest wyborem do wnętrz loftowych i ciemnych sufitów; mniej odbija światło własnej wiązki. Zobacz wersję czarną.
Montaż
Co sprawdzić przed montażem
- Wymiary tuby: Ø94 × 125 mm (średnica 94 mm, wysokość 125 mm). Montaż natynkowy na strop lub sufit, bez otworu montażowego.
- Zasilanie 230 V~ 50 Hz, klasa ochronności I — wymagane podłączenie przewodu ochronnego.
- Szczelność IP44 od strony czoła i IP20 od strony montażowej: powierzchnia, do której przykręcasz oprawę, musi być sucha.
- Odporność mechaniczna IK08 — oprawa zniesie przypadkowe uderzenie w ciągu komunikacyjnym.
- Temperatura pracy od −15 °C do +35 °C. Nieogrzewany garaż i podcień mieszczą się w zakresie, mroźnia już nie.
- Moduł LED jest wbudowany na stałe — nie wymienia się w nim źródła światła. Trwałość deklarowana: L70B50 35000 h.
- Barwa 4000 K, oddawanie barw CRI ≥ 80, skuteczność 90 lm/W, współczynnik mocy DF > 0,9.
- Gwarancja producenta: 5 lat.
Zastosowania
Gdzie ta oprawa pracuje najlepiej
Stropy żelbetowe bez sufitu podwieszanego
Podstawowy powód istnienia tej oprawy: kucie stropu odpada, a efekt jest taki sam jak przy oczku podtynkowym.
Łazienki i pralnie
IP44 od czoła dopuszcza montaż poza strefą natrysku, gdzie na oprawę trafiają bryzgi i para.
Sklepy i ekspozycje
Wiązka 45° wydobywa towar z tła, a CRI ≥ 80 pokazuje kolory bez przekłamania.
Gastronomia i pomieszczenia z wymogiem PZH
Atest PZH i gładka obudowa bez szczelin, którą da się przetrzeć — kombinacja pod odbiór sanitarny.
Do pobrania
Dokumentacja producenta
Karta katalogowa serii DLM z tabelą wszystkich wariantów, instrukcja montażu, atest PZH i deklaracja zgodności UE. Dla projektantów: plik fotometryczny LDT tego wariantu.
- Karta katalogowa serii DLM MAFED (PDF)
- Instrukcja montażu i obsługi (PDF)
- Atest PZH (PDF)
- Deklaracja zgodności UE (PDF)
- Dane fotometryczne wariantu (LDT)
Specyfikacja
Dane techniczne
- Rodzaj produktu
- Oprawa downlight natynkowa LED
- Moc w trybie włączenia (Pon)
- 20 W
- Strumień świetlny
- 1800 lm
- Skuteczność świetlna
- 90 lm/W
- Barwa światła
- 4000 K
- Wskaźnik oddawania barw (CRI)
- CRI ≥ 80
- Kąt rozsyłu
- 45°
- UGR
- < 19
- Współczynnik mocy
- DF > 0,9
- Napięcie znamionowe
- 230 V~ 50 Hz
- Klasa ochronności
- Class I
- Stopień szczelności
- IP44 / IP20
- Stopień ochrony (IK)
- IK08
- Materiał
- stop aluminium, tworzywo sztuczne
- Wymiary
- Ø94 × 125 mm
- Długość
- 94 mm
- Szerokość
- 94 mm
- Wysokość
- 125 mm
- Temperatura pracy
- od −15 °C do +35 °C
- Trwałość
- L70B50: 35000 h
- Kolor obudowy
- Biały
- Atest PZH
- TAK
- Klasa energetyczna
- F
- EPREL numer rej.
- 782008
- Karton zbiorczy
- 40 szt.
- Gwarancja
- 5 lat
- Marka
- Bemko
Rozsył 45° to wiązka akcentująca: równomierne oświetlenie pomieszczenia wymaga kilku opraw w siatce, nie jednej pośrodku sufitu. Klasa ochronności I wymaga przewodu ochronnego; w instalacji bez PE oprawy nie wolno montować.
