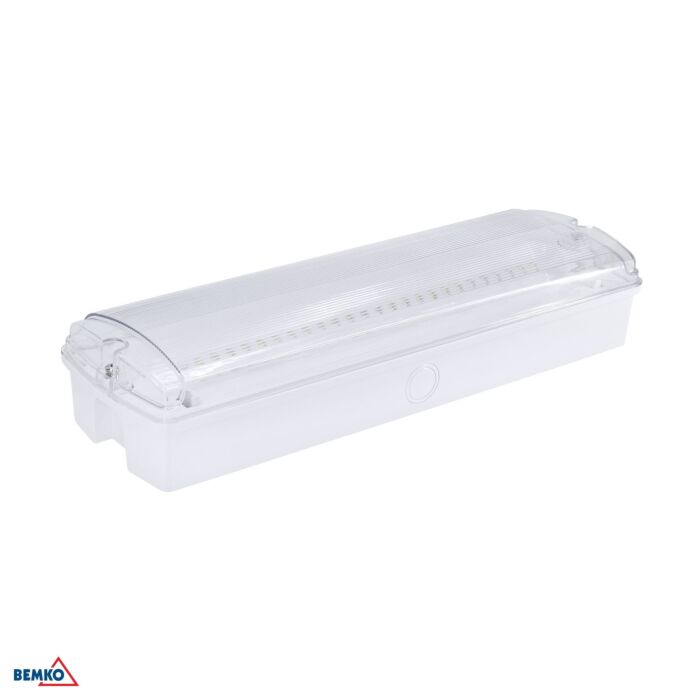

Oprawa oświetlenia awaryjnego i ewakuacyjnego
3,5 W • 150 lm • IP65 • 3h • CNBOP
Kod producenta: C90-GLR-3ZP-MT3H-CNBOP | EAN: 5900280968098
GALER to hermetyczna oprawa ewakuacyjna, która w chwili zaniku napięcia w sieci automatycznie zapala się i przez 3 godziny oświetla drogę ucieczki. Szczelność IP65 — czyli pełna pyłoszczelność i odporność na strugi wody — pozwala stosować ją nie tylko w biurach i sklepach, ale też w halach produkcyjnych, magazynach i garażach podziemnych, gdzie zwykłe oprawy o stopniu IP20 nie mogą być montowane. Produkt posiada świadectwo dopuszczenia CNBOP-PIB — dokument wymagany w Polsce przy odbiorach przeciwpożarowych budynków.
3 godziny pracy awaryjnej
Akumulator Li-ion 3,7 V 1500 mAh podtrzymuje świecenie po zaniku prądu.
Szczelność IP65
Pyłoszczelna i odporna na strugi wody — także do pomieszczeń trudnych.
Świadectwo CNBOP
Dopuszczenie do stosowania w ochronie przeciwpożarowej + deklaracja zgodności UE.
3 piktogramy w zestawie
Znaki kierunku ewakuacji dołączone do oprawy — dopasujesz je do swojego korytarza.
Główne cechy
Poznaj bliżej oprawę

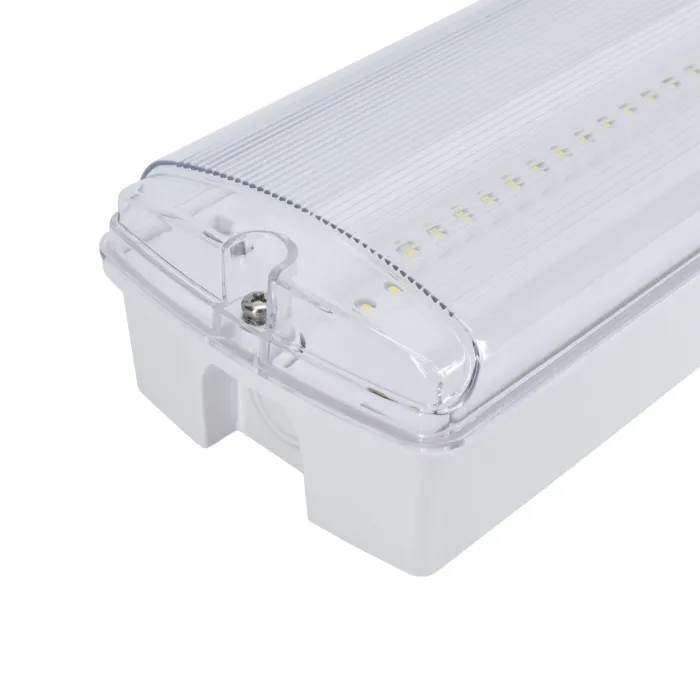

Obudowa ze stopu aluminium i poliwęglanu
Metalowa podstawa odprowadza ciepło i nadaje sztywność, a klosz z poliwęglanu (PC) jest odporny na uderzenia i nie żółknie tak szybko jak zwykły plastik.
Przycisk TEST na obudowie
Naciśnięcie przycisku przełącza oprawę w tryb awaryjny — od razu widać, czy akumulator i diody działają. Po puszczeniu przycisku oprawa wraca do poprzedniego trybu.
Kontrolka stanu naładowania
Pulsująca dioda LED sygnalizuje ładowanie akumulatora, a świecąca światłem ciągłym — poprawne podłączenie oprawy do zasilania. Stan urządzenia sprawdzisz jednym spojrzeniem.
Dwa tryby pracy: M i NM
Sam decydujesz, czy oprawa ma świecić cały czas, czy dopiero po zaniku prądu. Tryb wybiera się przy montażu, sposobem podłączenia przewodów.
Tryby pracy
Świeci zawsze czy tylko w razie awarii?
GALER obsługuje oba warianty. Wybór należy do instalatora i zależy od tego, gdzie oprawa wisi.
Tryb M
Praca sieciowo-awaryjna
Oprawa świeci przez cały czas — i gdy jest prąd, i gdy go zabraknie. Znak ewakuacyjny jest wtedy widoczny zawsze, więc goście i pracownicy podświadomie zapamiętują drogę wyjścia. Typowy wybór dla kin, hoteli, sal konferencyjnych i obiektów handlowych.
Tryb NM
Praca awaryjna
Oprawa zapala się dopiero po zaniku napięcia. Na co dzień pozostaje wygaszona i tylko ładuje akumulator. Rozwiązanie oszczędne energetycznie, stosowane tam, gdzie na co dzień jest wystarczające oświetlenie podstawowe, a znak nie musi być stale podświetlony.
Kontrola sprawności
Test ręczny (MT)
Oprawa ewakuacyjna jest urządzeniem, które przez lata „nic nie robi" — dlatego trzeba okresowo sprawdzać, czy na pewno zadziała. W tej wersji GALER służy do tego przycisk TEST umieszczony na obudowie (skrót MT = manual test, czyli test ręczny).
- Wciśnięcie przycisku odcina zasilanie sieciowe i przełącza oprawę na akumulator — dokładnie tak, jak przy prawdziwej awarii.
- Jeśli oprawa świeci — akumulator i diody są sprawne. Jeśli nie — wiesz, że wymaga serwisu.
- Po zwolnieniu przycisku oprawa automatycznie wraca do poprzedniego trybu pracy.
Wolisz, żeby oprawa testowała się sama? Sprawdź bliźniaczą wersję GALER z funkcją autotestu (C90-GLR-3ZP-AT3H-CNBOP) — kontrolę wykonuje automatycznie, bez udziału obsługi. Te same parametry: 3,5 W, 150 lm, IP65, 3h.
W zestawie
Trzy piktogramy w komplecie
Do oprawy dołączone są 3 piktogramy ze znakiem kierunku ewakuacji. To przezroczyste naklejki, które umieszcza się na kloszu — dzięki temu jedna oprawa może wskazywać drogę w lewo, w prawo albo prosto, w zależności od tego, gdzie ją zamontujesz. Nie musisz zamawiać osobnych wersji produktu dla każdego zakrętu korytarza.
Potrzebujesz znaku „EXIT"?
Dostępna jest osobna naklejka EXIT 362 × 125 mm (C90-GLR-PKT-EXT).
Sposoby zabudowy
Jedna oprawa — kilka możliwości
W wersji podstawowej GALER montuje się natynkowo — bezpośrednio na suficie lub ścianie. Dostępne akcesoria pozwalają zmienić sposób zabudowy i dopasować oprawę do wnętrza.
Standard
Montaż natynkowy
Bez dodatkowych akcesoriów — oprawa mocowana wprost do sufitu lub ściany. Wymiary 352 × 110 × 68 mm.
Akcesorium
Zestaw podtynkowy
Wpuszcza oprawę w sufit podwieszany — na zewnątrz zostaje sama ramka. Otwór montażowy 362 × 125 mm.
Zobacz zestaw C90-GLR-ZMP
Akcesorium
Zestaw „flaga"
Pozwala zawiesić piktogram 324 × 158 mm prostopadle do ściany, tak aby znak był widoczny wzdłuż korytarza (C90-GLR-ZMPKT).
Zastosowanie
Gdzie sprawdzi się GALER
Dane techniczne
Parametry techniczne
Kod producenta
C90-GLR-3ZP-MT3H-CNBOP
EAN
5900280968098
Marka
Luxmena (Bemko)
Napięcie znamionowe
230 V ~ 50 Hz
Moc
3,5 W
Strumień świetlny
150 lm
Barwa światła
6500 K (zimna biel)
Współczynnik oddawania barw
Ra > 80
Źródło światła
LED (wbudowany, niewymienny)
Akumulator
Li-ion 3,7 V / 1500 mAh
Czas pracy awaryjnej
3 h
Tryby pracy
M (sieciowo-awaryjny) / NM (awaryjny)
Funkcja testowania
MT — test ręczny
Stopień szczelności
IP65
Klasa ochronności
II (podwójna izolacja)
Materiał obudowy
Stop aluminium, poliwęglan (PC)
Temperatura pracy
0 °C ÷ +40 °C
Ściemnianie
Nie — bez współpracy ze ściemniaczem
Wymiary (dł. × szer. × wys.)
352 × 110 × 68 mm
Zawartość zestawu
Oprawa + 3 piktogramy
Gwarancja
2 lata
Do pobrania
Certyfikaty i dokumentacja
Wszystkie dokumenty pochodzą bezpośrednio od producenta. Świadectwo dopuszczenia CNBOP-PIB oraz deklaracja zgodności UE to pliki, o które zwykle pyta rzeczoznawca ds. zabezpieczeń przeciwpożarowych przy odbiorze budynku.
Zgodność potwierdzono m.in. normami PN-EN 60598-1 (oprawy oświetleniowe — wymagania ogólne), PN-EN 60598-2-22 (oprawy do oświetlenia awaryjnego) oraz PN-EN 62471 (bezpieczeństwo fotobiologiczne).
