Naświetlacz LED SMD KASTEL 20W 6500K 1660lm 110° IP65 czarny Bemko Kafler C64-LFK2-020BL-6K

Bemko Kafler KASTEL

Naświetlacz LED 20 W do pracy na zewnątrz

Oprawa do doświetlenia jednego miejsca: wjazdu, tarasu albo ściany budynku.

20 W • 1660 lm • 6500 K • 110° • IP65 • IK06

Kod producenta: C64-LFK2-020BL-6K  |  EAN: 5900280969910

Naświetlacz LED Bemko Kafler KASTEL C64-LFK2-020BL-6K to oprawa zewnętrzna ze zintegrowanym źródłem LED, czyli z diodami wbudowanymi na stałe; nie ma tu żarówki do wymiany. Przy poborze mocy 20 W emituje strumień świetlny 1660 lm w barwie 6500 K, rozłożony w kącie 110°. Korpus ze stopu aluminium zamknięty szkłem hartowanym ma stopień ochrony IP65, więc oprawa może pracować na otwartym powietrzu bez dodatkowej osłony. Oprawa ma klasę ochronności I, czyli wymaga obwodu z przewodem ochronnym PE, i nie współpracuje ze ściemniaczem ani z czujnikiem ruchu.

Światło

Ile światła daje oprawa 20 W i jak się ono rozkłada

Podany strumień świetlny 1660 lm odnosi się do gotowej oprawy razem z jej układem optycznym, a nie do samych diod. Kąt rozsyłu światła wynosi 110°. Od niego i od wysokości montażu zależy wielkość oświetlonego pola: podniesienie oprawy powiększa oświetlaną powierzchnię i jednocześnie zmniejsza natężenie oświetlenia na każdym metrze kwadratowym. Największa światłość w osi wiązki wynosi 639 cd. Światłość opisuje natężenie światła w jednym kierunku, a strumień świetlny — całość emisji oprawy.

• Barwa 6500 K to zimna biel o wyraźnie niebieskawym odcieniu. Podnosi kontrast krawędzi, dzięki czemu sprawdza się przy furtce, wjeździe i na ścianie budynku, gdzie po zmroku liczy się czytelność kształtów.
• Współczynnik oddawania barw CRI ≥ 70 mieści się w dolnej części skali stosowanej w oświetleniu użytkowym. Kolory pozostają rozpoznawalne, natomiast do prac wymagających oceny odcienia — na przykład do dobierania farby — takie światło się nie nadaje.
• Klasa energetyczna F w skali od A do G. Odnosi się do skuteczności świetlnej, czyli do relacji między strumieniem 1660 lm a poborem mocy 20 W.
• Współczynnik mocy DF = 0,7 opisuje, jaka część prądu pobieranego z sieci wykonuje pracę użyteczną. Przy kilku oprawach na jednym obwodzie niższa wartość oznacza większy prąd w przewodzie przy tej samej mocy czynnej, co warto uwzględnić przy doborze zabezpieczenia.
• Wskaźnik ujednoliconej oceny olśnienia UGR ≤ 22 opisuje poziom olśnienia przykrego. Stosuje się go przy ocenie oświetlenia wnętrz i stanowisk pracy, więc ma znaczenie przy doświetlaniu warsztatu czy wiaty, a nie przy oświetlaniu elewacji.

Jeżeli 1660 lm nie odpowiada oświetlanej powierzchni, sąsiednim stopniem tej samej linii jest naświetlacz KASTEL 30 W (C64-LFK2-030BL-6K) — 2550 lm zamiast 1660 lm przy tej samej barwie 6500 K, tym samym kącie 110° i tej samej szczelności IP65. Obudowa jest o jeden rozmiar większa, a sposób montażu i podłączenia pozostaje bez zmian.

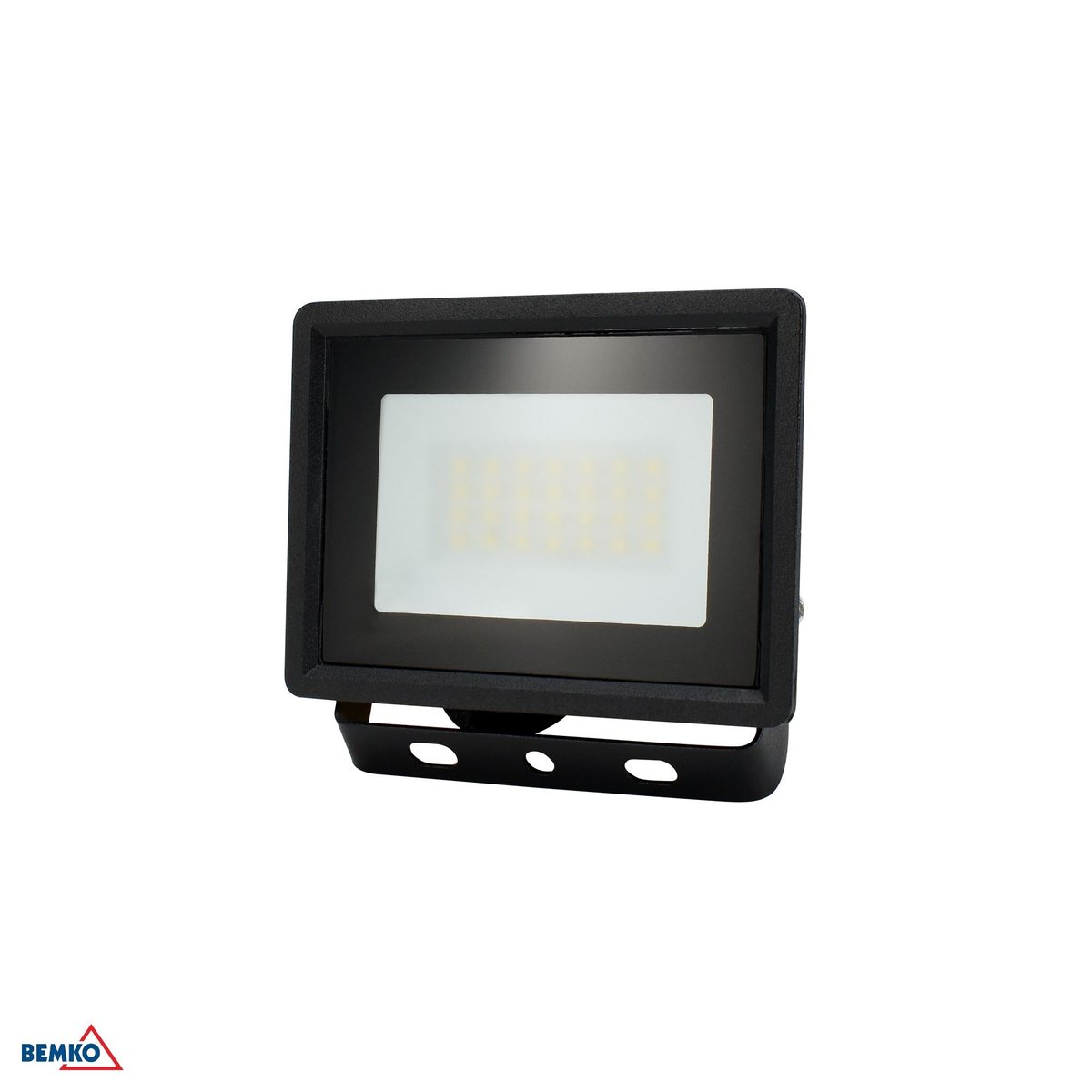

Szyba rozprasza światło diod, dzięki czemu przód świeci równomiernie zamiast punktowo.

Jakość światła

Migotanie, efekt stroboskopowy i spójność barwy

Poza strumieniem i barwą oprawa ma zadeklarowane trzy wielkości opisujące stabilność światła. Opisują stabilność światła w czasie i powtarzalność odcienia między egzemplarzami. Mają znaczenie tam, gdzie kilka opraw pracuje obok siebie albo gdzie w zasięgu światła stoi kamera.

Warunki pracy

Gdzie naświetlacz Kafler KASTEL może pracować, a gdzie nie

Oznaczenie IP65 składa się z dwóch cyfr. Szóstka to pełna ochrona przed pyłem, piątka — odporność na strugi wody kierowane na obudowę z dowolnej strony. Oprawa pracuje w deszczu i wytrzymuje mycie wężem, natomiast nie jest przeznaczona do zanurzania ani do miejsc, w których woda się zbiera.

• Odporność mechaniczna IK06 odnosi się do lekkich, przypadkowych uderzeń. Na wysokości dostępnej z poziomu gruntu miejsce montażu dobiera się poza zasięgiem kosiarki i podkaszarki.
• Zakres temperatury otoczenia to od −15 °C do +35 °C. Trudniejsza do dotrzymania bywa granica górna, bo na nasłonecznionej ścianie powietrze przy elewacji nagrzewa się bardziej niż w cieniu.
• Korpus jest wykonany ze stopu aluminium, który odprowadza ciepło z diod, a przód zamyka szkło hartowane z powłoką frosted glass rozpraszające światło. Obudowa jest czarna; innej wersji kolorystycznej ten model nie ma.
• Oprawa nie jest przystosowana do pracy przy wysokim zapyleniu i wilgotności, w kontakcie z wodą, w strefach zagrożonych wybuchem, przy wibracjach oraz w oparach chemicznych. Wyklucza to montaż w lakierni, w hali myjni i na drgającej konstrukcji. Oprawy nie wolno też zabudowywać ani zakrywać, ponieważ ogranicza to dopływ powietrza do żeber.

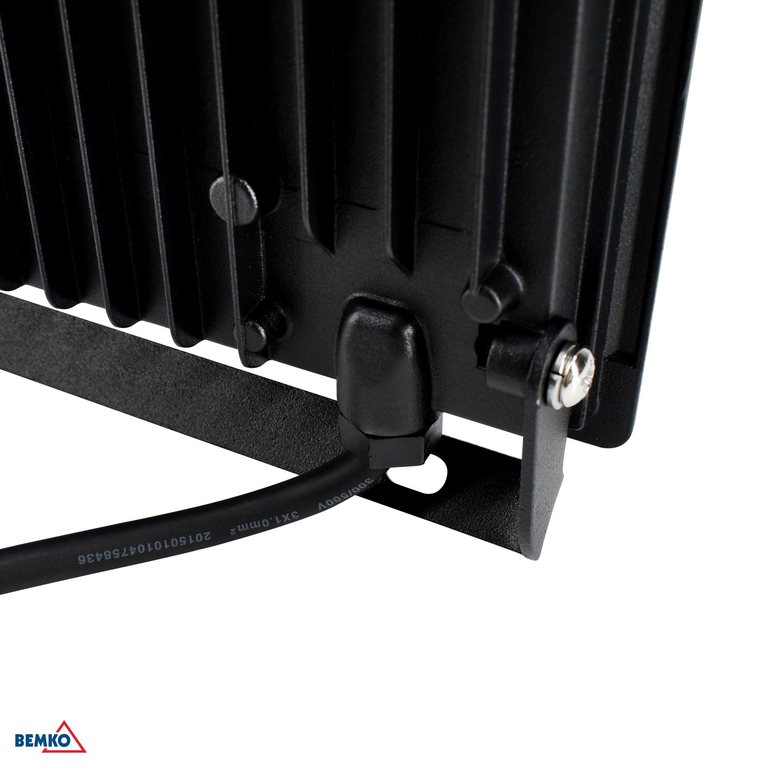

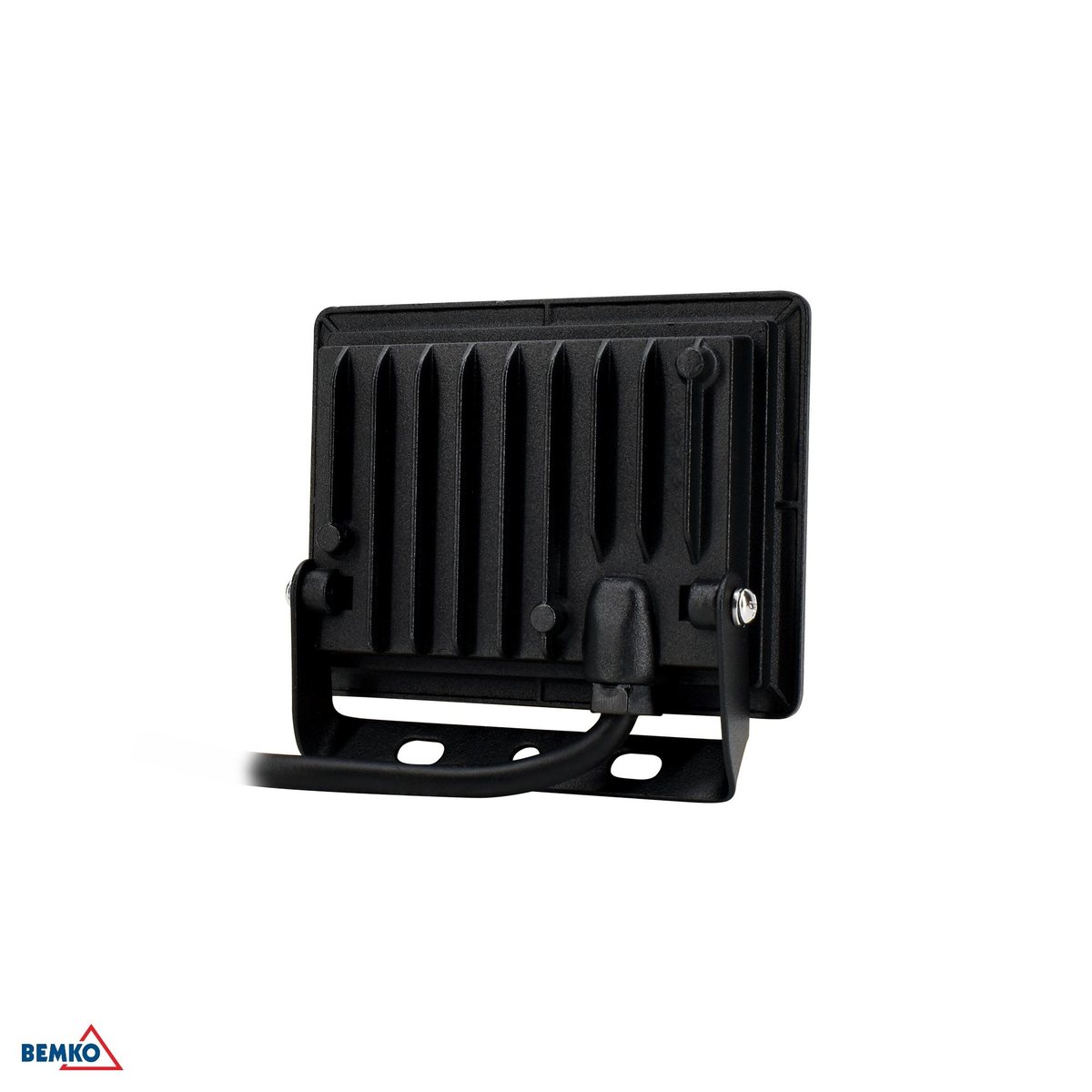

Żebra na całym tyle obudowy odprowadzają ciepło, dlatego oprawy nie wolno zabudowywać.

Podłączenie

Co przygotować w instalacji przed zakupem

Przewodu przyłączeniowego nie wymienia się: jego uszkodzenie oznacza koniec eksploatacji oprawy. Dlatego trasę przewodu prowadzi się z dala od ostrych krawędzi, a przy dławnicy zostawia się luz na późniejszą zmianę kąta korpusu.

Montaż

Ile miejsca zajmuje oprawa na ścianie

Oprawę montuje się natynkowo: pałąk uchwytu przykręca się do ściany albo do słupa, a korpus pozostaje na nim odsunięty od podłoża. Korpus jest osadzony na przegubie skręcanym z boku. Przegub pozwala ustawić kąt nachylenia, a po jego odkręceniu korpus zdejmuje się bez ruszania uchwytu.

• Wymiary korpusu to 120 mm szerokości, 106 mm wysokości i 27 mm grubości, przy masie 0,261 kg.
• Do muru i betonu wystarczy zwykłe kołkowanie. Cienka blacha i płyta warstwowa wymagają podkładek pod nakrętki, żeby krawędź uchwytu nie wcięła się w poszycie.
• Dopuszczalny czas pracy wynosi 12 godzin na dobę. Oprawa nie jest więc przewidziana do świecenia bez przerwy przez całą dobę.

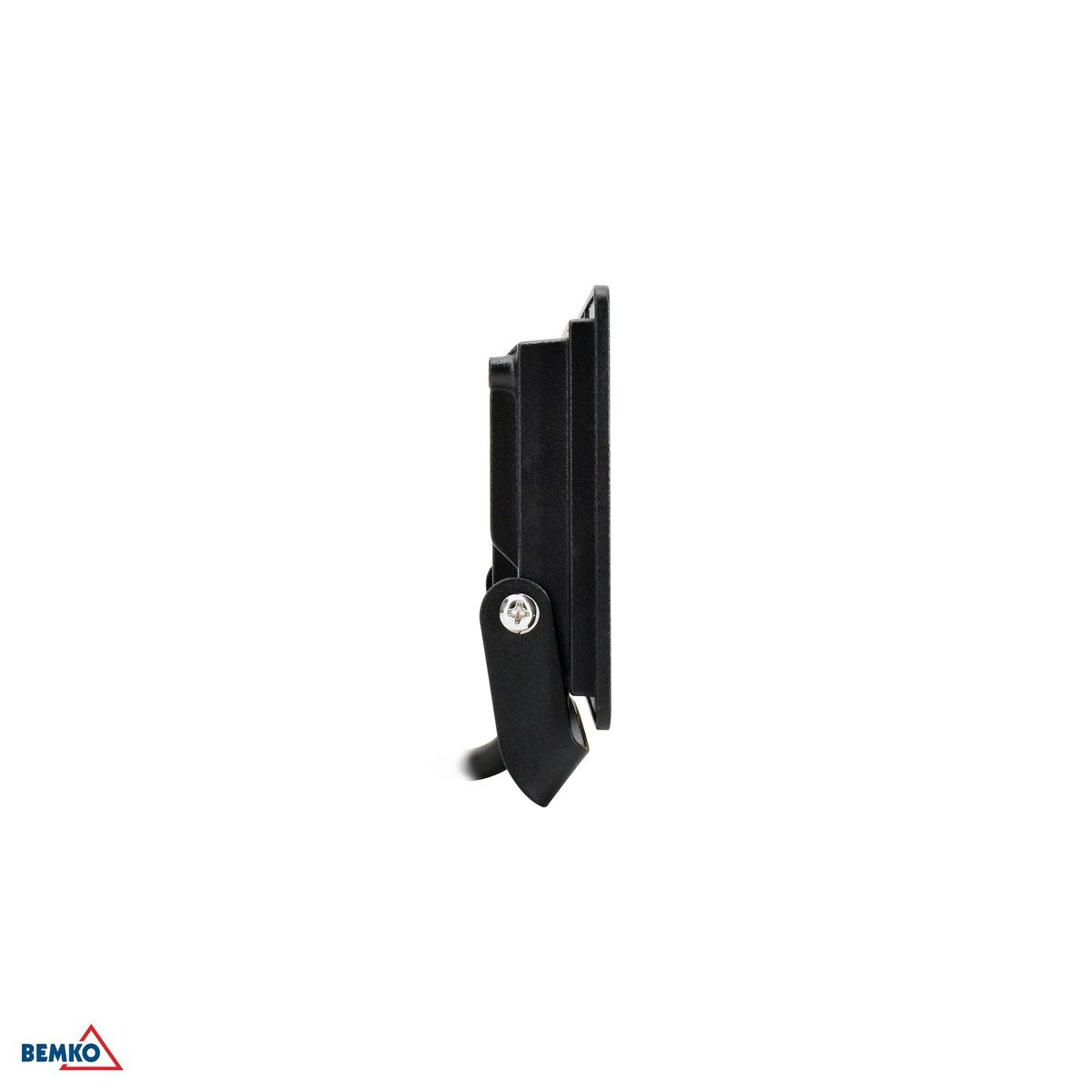

Z boku widać śrubę, którą ustawia się kąt nachylenia korpusu względem uchwytu.

Trwałość

Na ile lat wystarczają diody

Żywotność diod opisuje oznaczenie L70B50: 20 000 h. Człon L70 mówi, ile procent początkowego strumienia świetlnego pozostaje po upływie podanego czasu, a B50 — że dotyczy to połowy egzemplarzy z partii. Przy dopuszczalnych 12 godzinach pracy na dobę te 20 000 godzin odpowiada mniej więcej 4,5 roku eksploatacji, a przy krótszym świeceniu proporcjonalnie dłużej. Źródło światła jest wbudowane na stałe, więc po upływie tego czasu wymienia się całą oprawę. Gwarancja na wyrób wynosi 2 lata.

Przed montażem

Co sprawdzić przed przykręceniem oprawy

• Obwód 230 V~ 50 Hz z przewodem ochronnym PE, doprowadzony na stałe; oprawa nie ma wtyczki.
• Miejsce na połączenie poza oprawą: puszka instalacyjna obok albo zaciski w pobliskiej rozdzielnicy.
• Na obwodzie nie ma ściemniacza ani łącznika schodowego, bo oprawa z nimi nie współpracuje.
• Nośność podłoża w miejscu montażu: oprawa waży 0,261 kg.
• Zakres od −15 °C do +35 °C jest dotrzymany także w upalny dzień na nasłonecznionej ścianie.
• Wokół żeber obudowy zostaje wolna przestrzeń, bo oprawy nie wolno zakrywać ani zabudowywać.

Specyfikacja

Parametry techniczne

Typ produktu

Naświetlacz LED

Marka

Bemko Kafler

Moc w trybie włączenia (Pon)

20 W

Strumień świetlny

1660 lm

Maksymalna światłość

639 cd

Barwa światła

Zimna biała

Temperatura barwowa

6500 K

Wskaźnik oddawania barw (CRI)

CRI ≥ 70

Kąt rozsyłu światła

110°

Współczynnik mocy

DF = 0,7

Migotanie (PstLM)

1,0

Efekt stroboskopowy (SVM)

0,4

Spójność barwy

4 SDCM

Wskaźnik oceny olśnienia (UGR)

≤ 22

Napięcie znamionowe

230 V~ 50 Hz

Klasa ochronności

I

Klasa energetyczna

F

Stopień szczelności

IP65

Stopień ochrony (IK)

IK06

Temperatura pracy

od −15 °C do +35 °C

Maksymalny czas pracy

12 h na dobę

Trwałość

L70B50: 20 000 h

Rodzaj źródła światła

Zintegrowane źródło LED

Możliwość ściemniania

Nie

Sposób montażu

Natynkowy, na uchwycie U

Przyłącze

Przewód przez dławnicę, bez kostki

Materiał

Stop aluminium, szkło hartowane

Kolor

Czarny

Wymiary (szer. × wys. × gr.)

120 × 106 × 27 mm

Waga

0,261 kg

Karton zbiorczy

40 szt.

Gwarancja

2 lata

EPREL numer rej.

1366330

Deklaracja zgodności UE

nr 080323/2022

EAN

5900280969910

Kod producenta

C64-LFK2-020BL-6K
